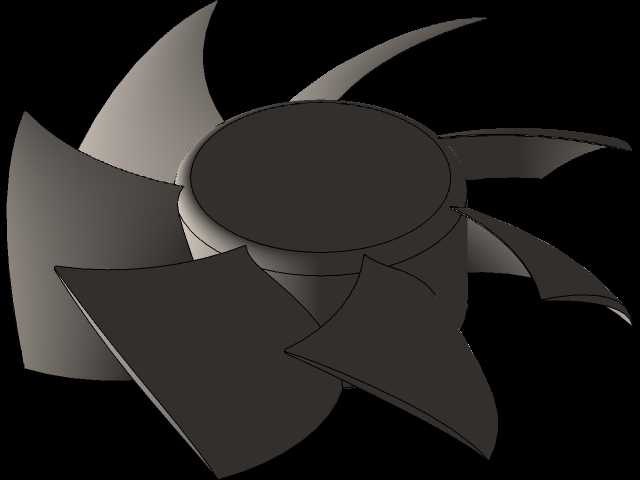

20x20规格西格玛型轴流散热风叶结构

　　在紧凑型电子设备、小型工控模组、嵌入式硬件的散热设计场景中，小规格轴流风叶的气动效率直接决定了密闭腔体内的热交换能力，很多时候设备出现局部过热降频，并非散热鳍片面积不足，而是风叶的叶型轮廓设计不合理，导致出风紊流多、有效风压不足，无法将鳍片间隙的滞留热量及时带出。这款20x20规格的西格玛轮廓风叶，正是针对狭小安装空间的风冷需求做的定向优化，区别于常规直板叶型的小尺寸风叶，其叶型采用西格玛曲线做轮廓拟合，从叶根到叶梢的弦长、安装角做连续渐变处理，能在相同转速下有效降低叶尖涡流的产生，减少风叶转动过程中的气动损耗，提升单位转速下的有效出风量。

　　从实际应用场景来看，这类20mm见方的小尺寸风叶，多用于紧凑型开关电源模块、迷你工控主机、嵌入式开发板、小型光通讯模组的主动散热，这类设备的安装空间往往预留极其有限，风叶的安装边界必须严格控制在20mm×20mm的方形区域内，轴向厚度也需要匹配超薄风机的装配要求，不能超出腔体的安装净空，否则会和周边的PCB板、电容元件、结构壳体产生干涉。设计这类小尺寸风叶时，首先要明确安装边界的硬约束：风叶的最大旋转外径必须略小于20mm的安装内框，预留0.3-0.5mm的安全间隙，避免加工公差或者装配偏移导致叶尖刮蹭壳体；轮毂的直径要匹配微型电机的输出轴安装尺寸，轮毂和叶片的过渡位置要做圆角顺滑处理，减少应力集中，同时降低转动过程中的风阻噪声。

　　叶型设计上，西格玛轮廓的核心优势在于叶片的曲面曲率是连续变化的，气流沿着叶片表面流动时不会出现突然的压力突变，能有效抑制叶片表面的气流分离，相比传统的等安装角直板叶片，在相同转速下可以提升15%左右的静压输出，这对于需要吹透密集散热鳍片的场景尤为关键——很多小风机在空载时出风量看起来不小，但一旦贴紧散热鳍片，风阻变大后实际送风量会骤降，而优化后的西格玛叶型可以在高背压场景下维持更稳定的出风效率。材质选用上采用铝6063-O态作为基础材质，这种材质的延展性好，适合做薄叶片的冲压或者精密成型，同时铝材本身的导热性不错，长期在温热的腔体环境下工作不会出现塑料风叶常见的老化变形问题，动平衡稳定性更好，长期高速转动下的形变量更小，能有效降低长期运行后的振动噪声。

　　在结构细节处理上，每片叶片的叶梢位置做了微小的切角处理，进一步削弱叶尖涡流的强度，减少涡流带来的高频噪声；叶片和轮毂的连接位置做了加厚过渡，提升叶片的结构强度，即使在较高转速下运行，也不会出现叶片根部断裂的问题；轮毂中心的安装孔做了定位卡槽设计，和微型电机的输出轴配合时可以实现周向固定，不需要额外打胶就能传递扭矩，装配效率更高。实际选型适配时，这类风叶可以匹配厚度6mm、10mm的20mm规格微型轴流风机框架，安装时只需要保证风叶和框架内壁的周向间隙均匀，做简单的动平衡校准即可达到稳定运行的要求，不需要额外做复杂的结构调整。

　　从散热系统的匹配逻辑来看，小尺寸风叶的设计不能只追求单点的风量参数，还要结合应用场景的流道特性做优化，比如在密闭腔体内部，风叶的出风方向要和散热鳍片的风道方向平行，西格玛叶型的出风气流更集中，发散角更小，能让更多气流直接穿过鳍片的间隙，而不是在腔体内形成无效的内循环。很多工程师在做紧凑型设备散热设计时，容易忽略风叶叶型对散热效率的影响，随便选用通用直板叶型的小风机，结果往往是风机转速拉得很高，噪声很大，但散热效果依然达不到要求，而采用优化后的西格玛轮廓风叶，可以在更低的转速下达到相同的散热效果，同时降低运行噪声，延长风机的使用寿命。另外，铝制的风叶本身可以耐受更高的工作温度，即使在设备内部出现短时高温的工况下，也不会像塑料风叶那样出现软化变形，可靠性更适合工业类紧凑型电子设备的使用场景。
