TM1637步进电机转速控制装置

　　在小型自动化设备调试、教学实验台搭建、DIY数控进给单元改造这类场景里，步进电机的转速精准控制一直是容易被忽略但直接影响运行效果的环节，这款集成TM1637显示模块的步进电机转速控制装置，就是针对这类小功率nema规格步进电机的本地控制需求设计的独立控制单元。

　　从实际使用逻辑来看，装置不需要依托上位机编程就能完成基础的转速调控，顶部的旋转编码器替代了传统的按键加减速操作，旋转过程中可以连续调整输出的转速脉冲频率，配合TM1637四位数码管实时显示当前设定的RPM数值，操作人员不需要外接显示设备就能直观读取当前转速参数，调整精度可以满足小型传送带送料、3D打印挤出机构调试、教学演示平台这类对转速稳定性有要求但不需要复杂运动曲线的场景。装置同时支持正反转方向切换，通过内置的逻辑处理可以实现CW/CCW转向的快速切换，加减速过程做了平滑处理，避免步进电机启动或换向时出现失步、抖动的问题，当电机停止运行时，双击操作可以将当前设定的转速参数存储到MCU内置存储中，下次上电不需要重新校准参数，适配频繁启停的固定工位作业需求。

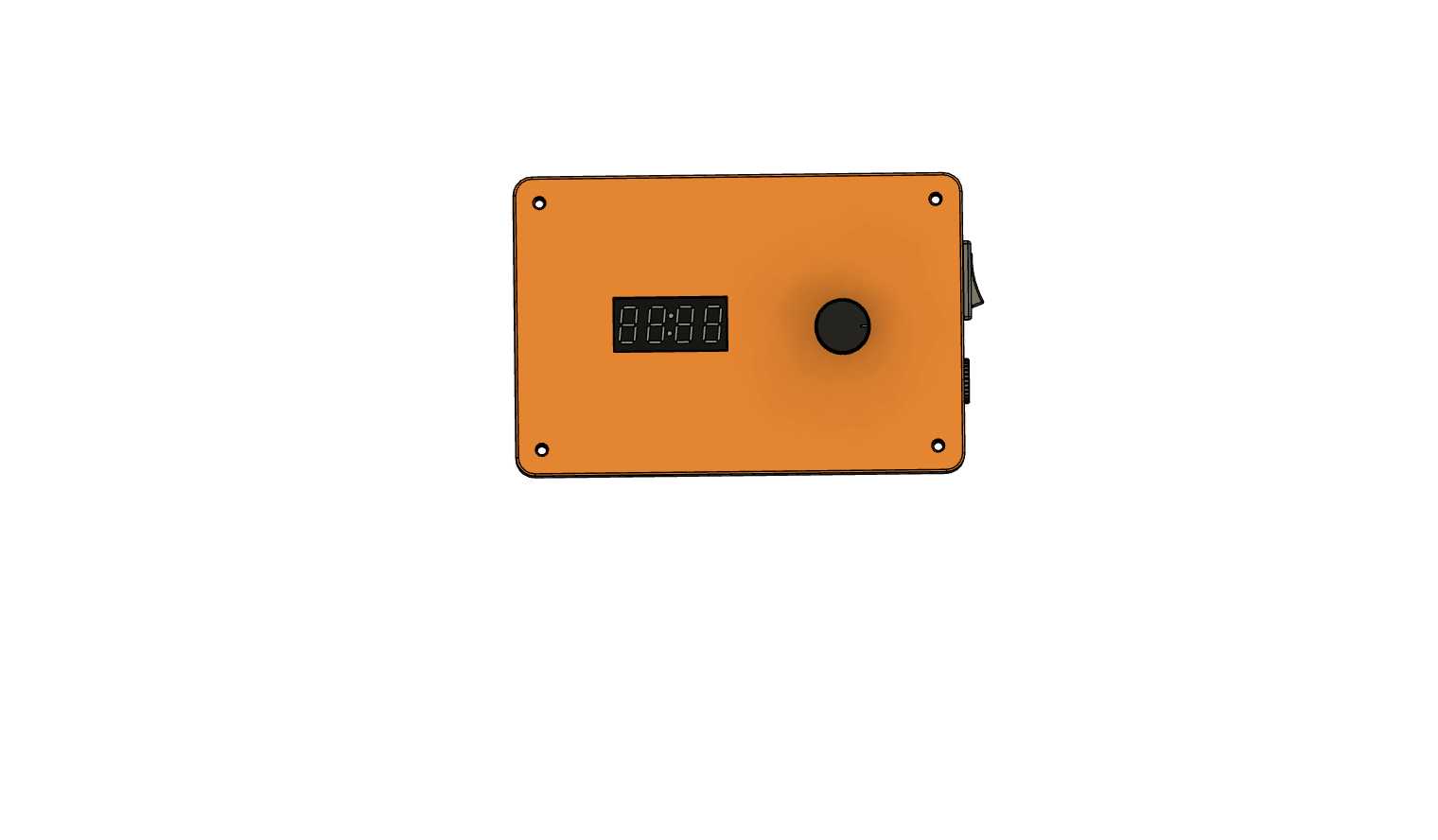

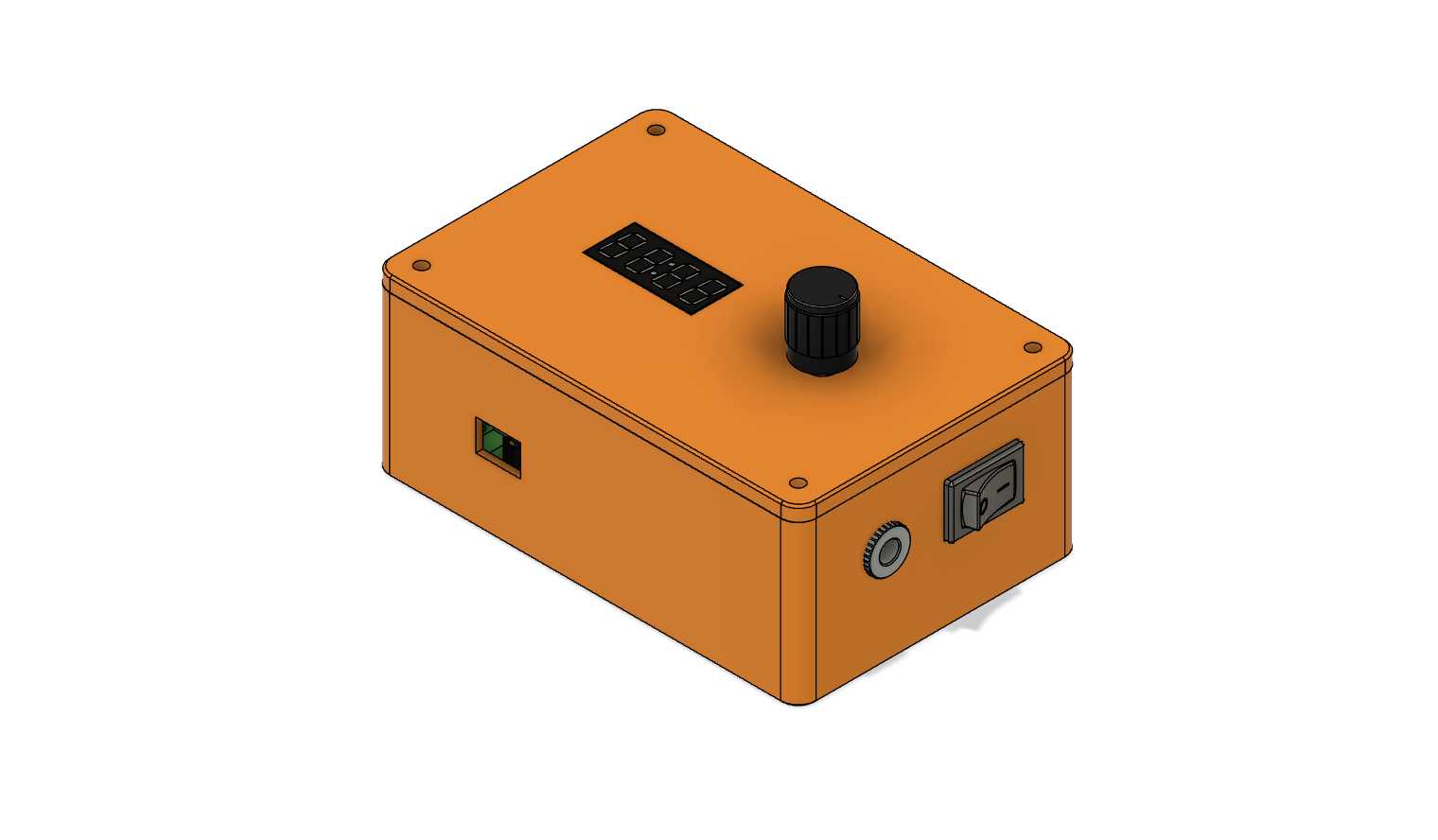

　　结构设计上采用了一体式钣金折弯外壳，整体为方正的盒体结构，边角做了小圆弧过渡避免安装时剐蹭线路，外壳顶部预留了数码管显示窗口、旋钮安装孔位，显示窗口做了下沉式设计，能避免日常操作中磕碰刮花数码管表面，旋钮选用带防滑纹理的黑色胶木旋钮，旋转阻尼适中，戴劳保手套操作也能精准调整参数。外壳侧面分别布置了电源输入接口、步进驱动器信号输出接口，接口位置做了凸起的标识刻印，接线时不需要对照说明书就能快速区分电源与信号端口，所有接口都采用标准工业接插件，和市面上主流的A4988这类步进驱动器可以直接对接，不需要额外制作转接线缆。外壳底部预留了四个沉头安装孔，既可以直接放置在工作台面作为临时调试设备使用，也可以通过螺丝固定在设备机架的电控箱旁，安装孔位的间距适配常用的铝型材安装槽尺寸，不需要额外打孔就能固定在标准工业铝型材框架上。

　　内部电路布局上，控制板与接口板采用分层堆叠设计，减少了内部走线的长度，降低信号干扰对转速脉冲输出稳定性的影响，电源输入端做了防反接保护，避免接线失误烧坏控制元件，信号输出端做了光电隔离，能阻隔步进驱动器运行时的反向脉冲干扰主控单元运行。装置的整体尺寸控制在手掌大小，不会占用过多的电控安装空间，外壳表面做了橙色喷塑处理，在车间设备中辨识度较高，日常巡检时能快速定位到控制单元位置。

　　从实际适配场景来看，这款控制装置可以直接替代需要复杂编程的PLC脉冲输出单元，在单轴步进控制的简易设备中能大幅降低电控成本，不需要编写梯形图程序，仅通过旋钮操作就能完成所有参数设置，对于没有编程基础的设备操作人员也能快速上手。在教学实验场景中，学生可以通过该装置直观观察步进电机转速与脉冲频率的对应关系，理解步进驱动的基本逻辑，装置预留的扩展接口也可以外接传感器实现启停联动，适配更多定制化的控制需求。外壳的散热设计上，侧面预留了小型通风孔，长时间连续运行时内部元件的热量可以自然散出，不需要额外加装散热风扇，避免风扇积灰带来的维护问题，适配多粉尘的车间加工环境。
