Nema14步进电机PHB35Y20-404结构设计

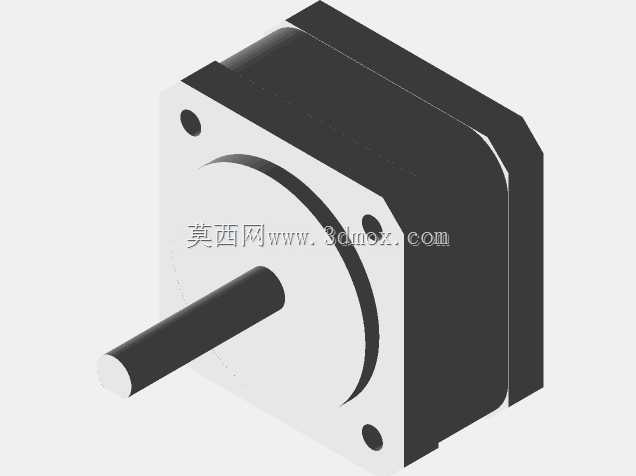

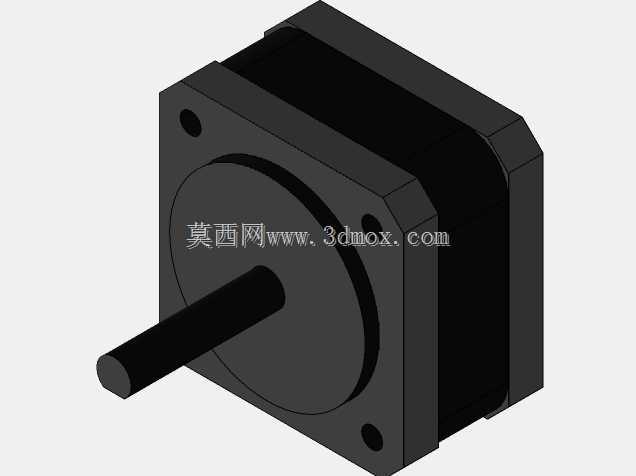

　　这款Nema14规格步进电机的三维结构，围绕小型自动化设备里紧凑安装、低速大扭矩输出的实际需求展开，方形法兰本体搭配居中伸出的圆柱输出轴，是桌面级精密设备、小型进给机构里非常典型的执行元件形态。从设备布局的角度看，这类35mm法兰尺寸的步进电机，最常出现在空间受限但又需要精准步距控制的工位：比如桌面3D打印机的挤出与进给轴、小型贴标机的标签送料驱动、实验室微量泵的柱塞推送、光学检测平台的微调滑台，还有小型分拣设备的摆臂驱动，都能见到同规格电机的身影。它不需要额外搭配减速箱就能在低速段提供足够的保持扭矩，步距角固定为两相混合式步进常见的1.8度，整步运行下一圈对应200个脉冲，配合驱动器细分设置，可以把进给分辨率压到微米级，完全满足轻载定位场景的重复精度要求。

　　建模时首先要锚定的就是安装边界：方形法兰的四个角预留沉头安装孔，孔位分布严格遵循Nema14电机的行业通用安装规范，法兰外轮廓边长35mm，安装孔中心距为31mm，适配M3规格的紧固螺丝，沉孔深度设计要保证螺丝拧紧后端面不突出法兰安装面，避免电机贴装到设备立板时出现贴合间隙。输出轴从法兰端面中心伸出，轴径通常为5mm，轴端可根据配套同步轮、联轴器的需求加工扁位或者D型切面，防止传动件在正反转切换时出现打滑；轴伸长度控制在20mm左右，既可以直接套入同步带轮带动皮带传动，也能通过梅花联轴器连接滚珠丝杠或者梯形丝杠，把旋转运动转化为直线进给。

　　电机本体采用分层堆叠的结构逻辑：最前端是加工出安装孔的前端盖，端盖中心内嵌轴承，为输出轴提供径向支撑，承受皮带张紧或者联轴器偏心带来的径向载荷；端盖后方是定子组件，硅钢片叠压形成的铁芯上绕制两相绕组，绕组引出线从电机侧方或者后端引出，方便接线时避让周边安装结构；定子内腔中间是带永磁体的转子，转子和输出轴过盈配合，轴的后端由后端盖的轴承做辅助支撑，保证转子在高速步进运行时的同轴度，减少转动过程中的径向窜动和异响。本体外壳的方形轮廓除了适配标准化安装孔位，四个平面也可以作为加工、装夹时的定位基准，设备安装时既可以从法兰正面穿螺丝固定，也能通过侧面的夹持座把电机抱紧固定在铝型材框架上，适配不同的机架布局。

　　在结构选型和建模校核阶段，需要重点留意几个干涉边界：首先是电机尾部的出线空间，绕组引出线加上接线端子通常会向后伸出十几毫米，如果设备里电机后方紧贴墙板或者其他部件，必须在三维布局时预留出接线和线材弯折的空间，避免线材被挤压破皮造成短路；其次是输出轴的轴向窜动余量，电机装配后轴的前后窜动量通常控制在0.1mm以内，当轴端连接丝杠或者负载时，不能给轴施加过大的轴向推力，否则会加剧后端轴承的磨损，长期运行后出现定位偏差；另外法兰端面和安装板之间的贴合面要保证平面度，要是安装板变形或者夹入杂物，会导致电机端盖受力歪斜，内部轴承的同轴度被破坏，运行时噪音变大、扭矩输出效率下降。

　　这类小规格步进电机的设计取舍非常明确：它不追求高转速下的功率输出，而是侧重低速段的扭矩保持能力和定位可靠性，所以本体厚度会根据机身长度区分不同扭矩档位，更长的机身可以容纳更多的定子绕组叠厚，输出保持扭矩也会相应提升，设计人员在选型建模时，可以根据负载所需的拖拽力、传动机构的减速比，反向匹配对应机身长度的电机，在安装空间和动力输出之间找到平衡。三维模型里把端盖、定子外壳、输出轴、安装孔这些关键结构完整还原后，直接导入设备总装体里就能做干涉检查，提前验证安装孔位是否和机架孔对齐、轴伸长度是否足够连接传动件、周边走线空间是否充足，省去后期打样装配时才发现尺寸冲突的返工成本。
