3V0.8A太阳能板配套超级电容外壳结构

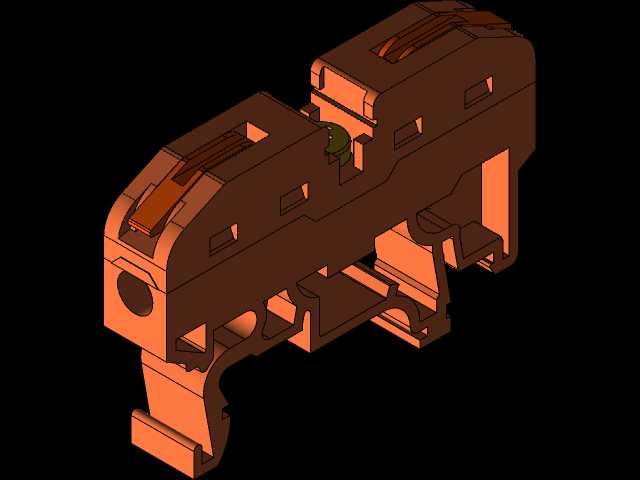

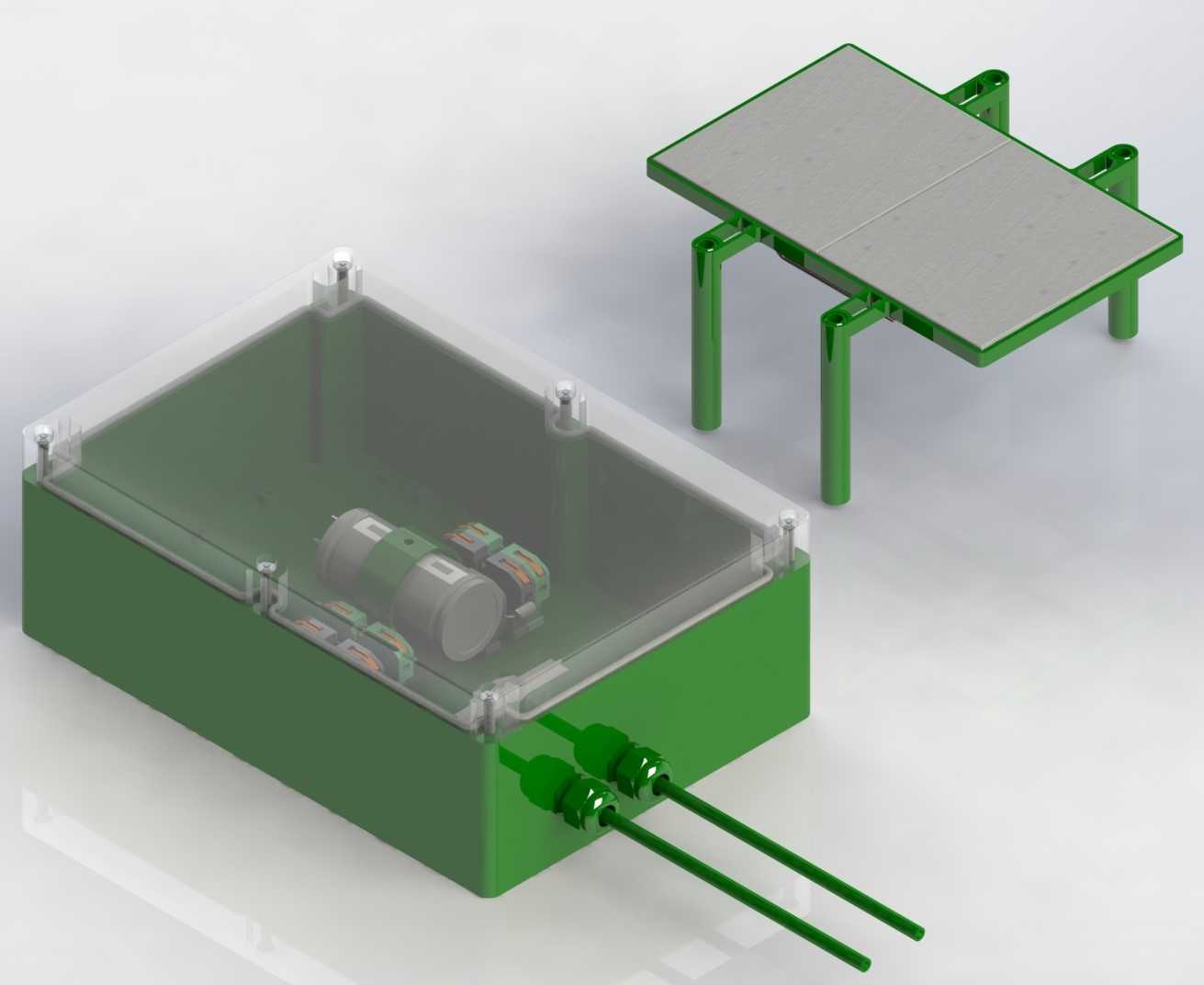

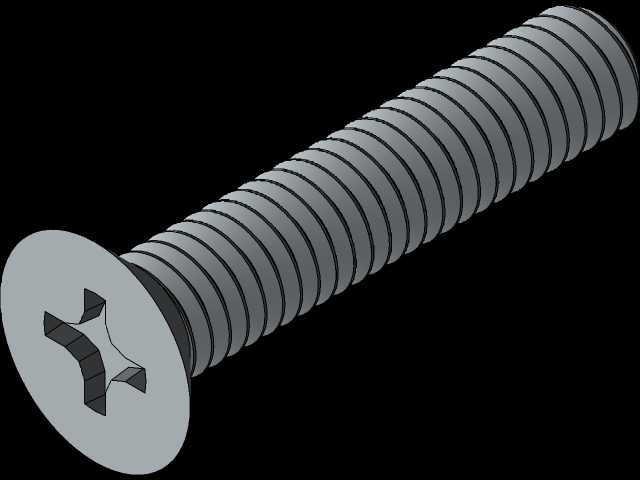

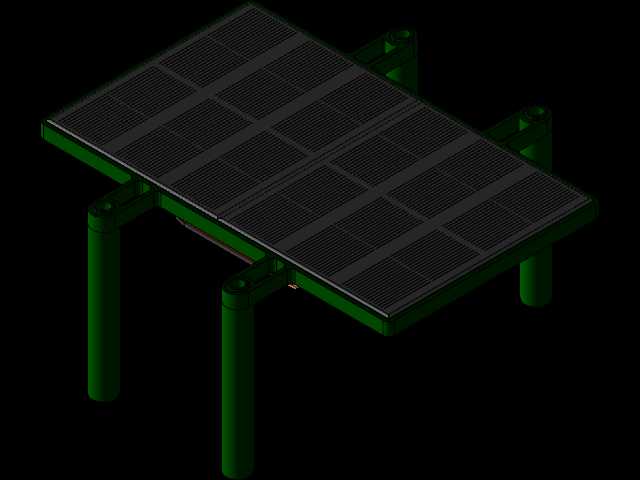

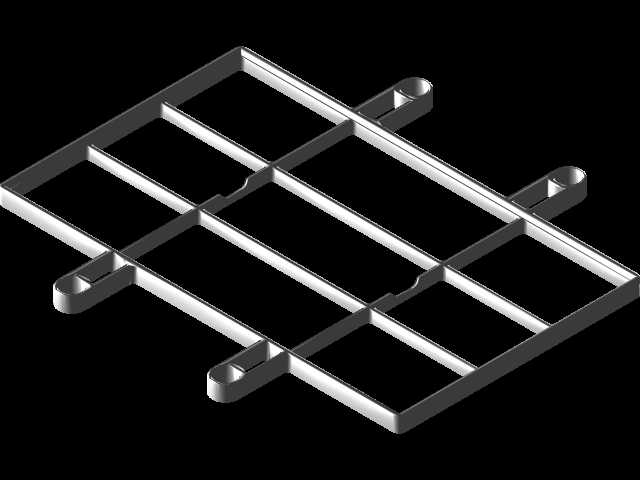

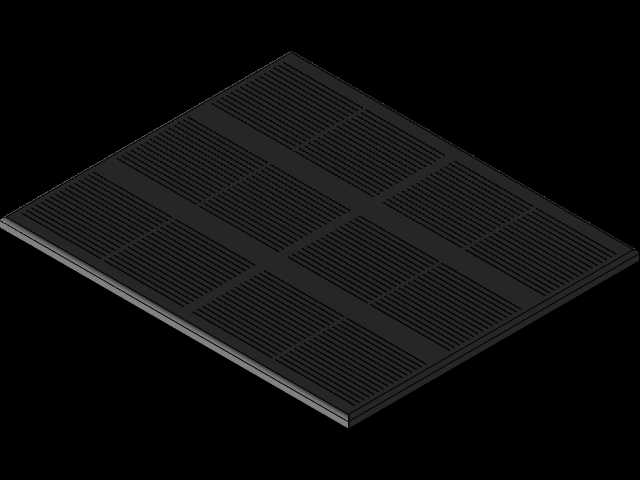

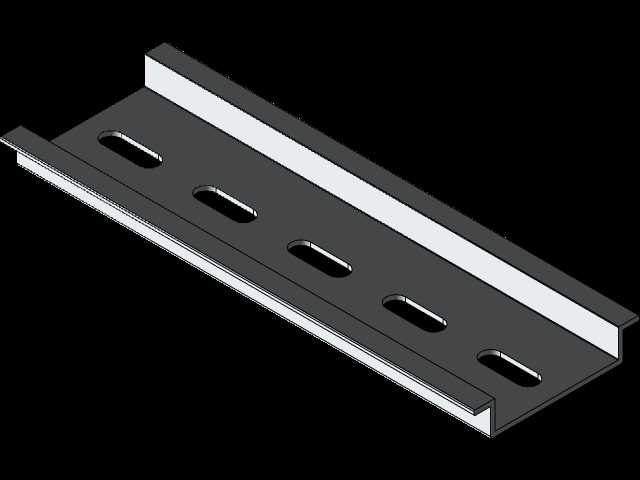

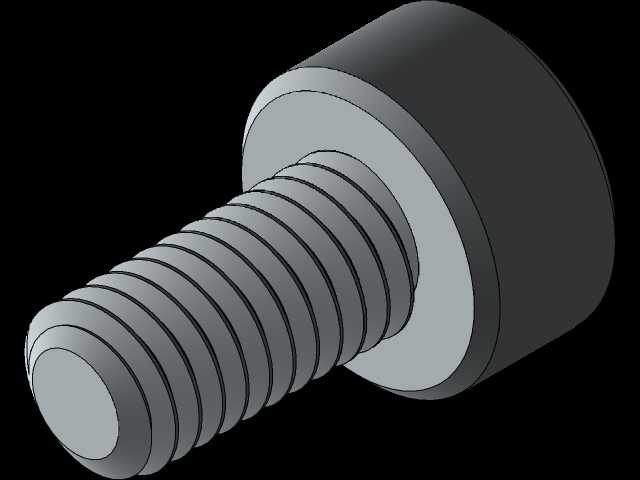

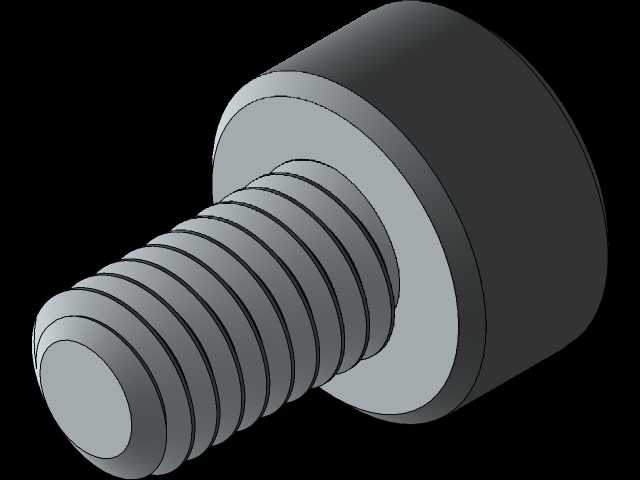

　　这套结构针对户外无外接供电的低功耗传感节点、微控制器阵列场景设计，解决野外零散监测点位布线成本高、一次性电池更换维护难的痛点，可间歇为工作电压在3V及以下的嵌入式设备提供稳定电能，适配山林环境监测、农业土壤参数采集、户外小型气象站这类部署后长期无人值守的使用场景。结构整体分为太阳能板安装支架与电容仓外壳两部分，太阳能板支架采用四点支撑式支脚设计，支脚预留安装孔位，可直接通过自攻螺丝固定在墙面、杆架或者硬质地面上，支架安装面做了定位凸台，两块400mA规格的多晶硅太阳能板可直接卡入凸台定位后焊接并联，无需额外设计压块结构，安装后板面与水平面呈固定倾角，适配中纬度地区日常太阳照射角度，减少板面灰尘积水留存的同时提升日均受光效率。

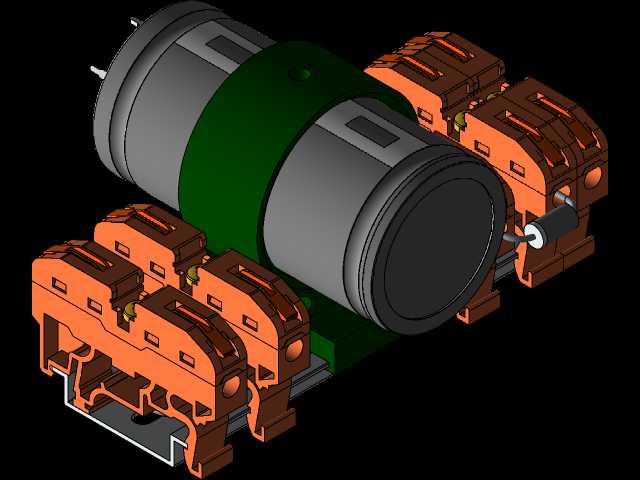

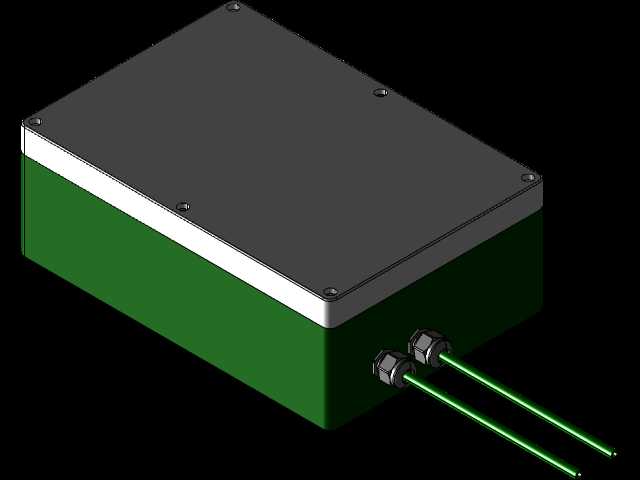

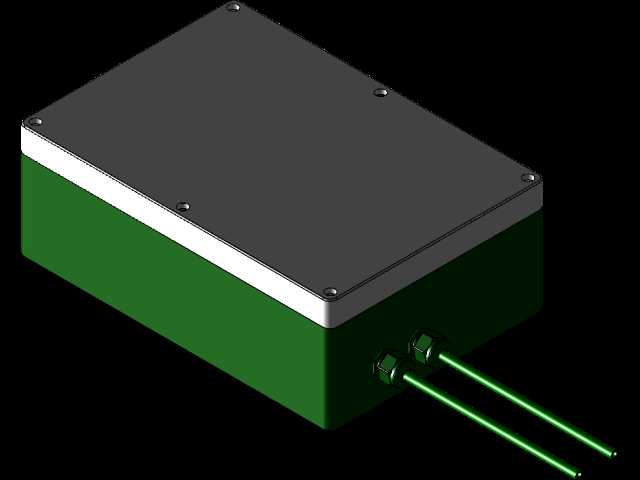

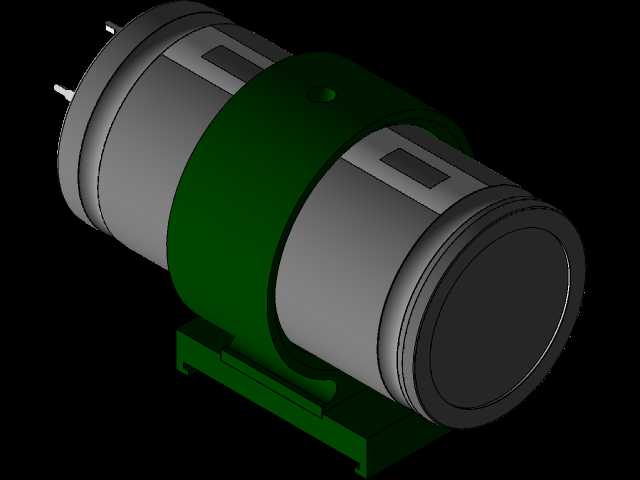

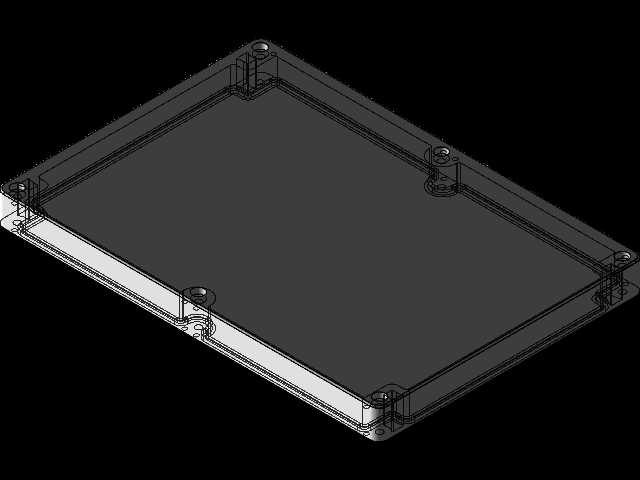

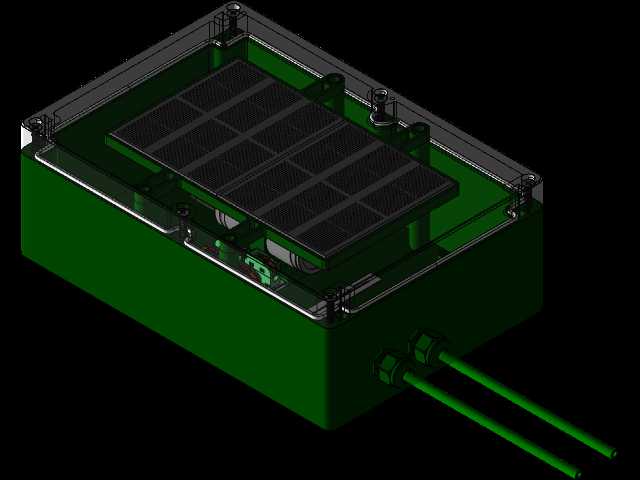

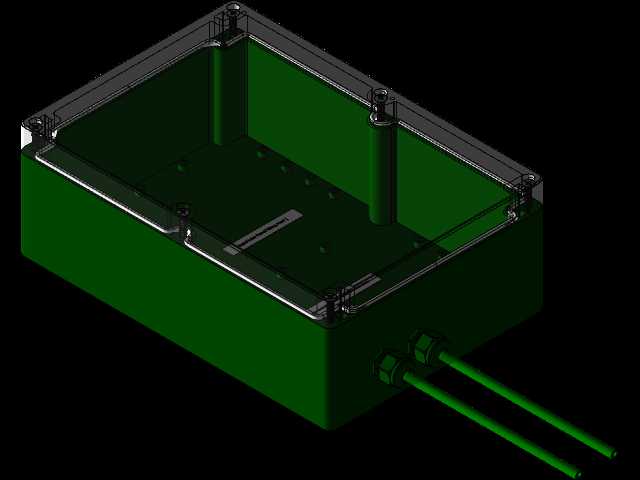

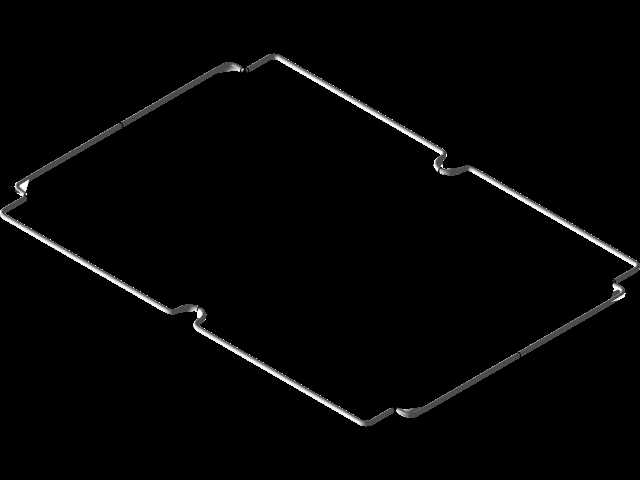

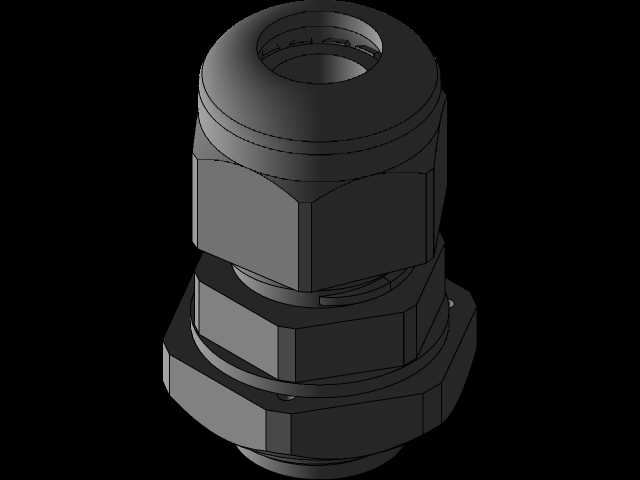

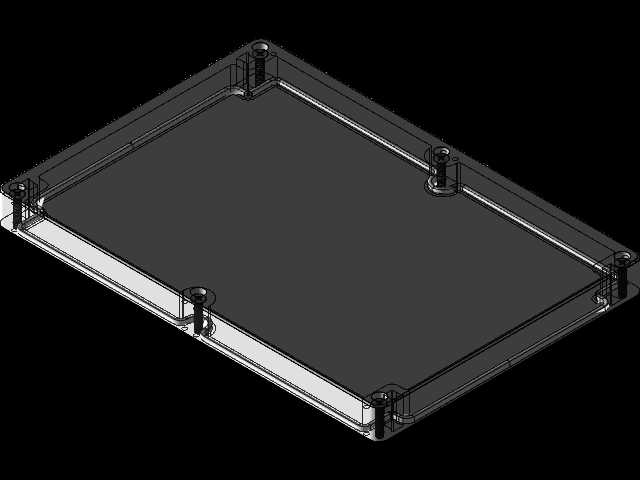

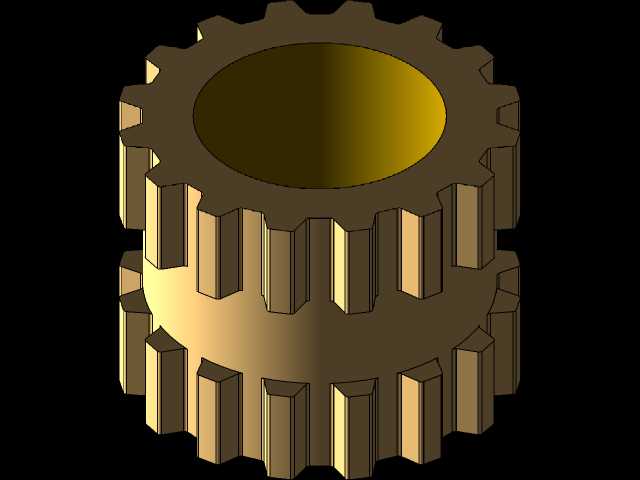

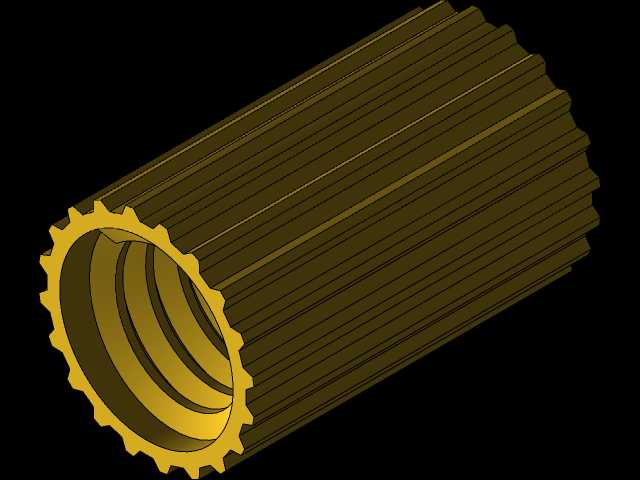

　　下方的电容仓外壳采用一体化盒式设计，仓体内部做了电容定位卡槽，可直接固定3V450F规格的超级电容模组，仓壁预留穿线过孔，太阳能板的输出线缆可直接穿过过孔接入仓内电路，过孔位置做了凸台结构，可搭配热缩管或者密封胶做进线防水处理，避免户外雨水渗入仓内腐蚀电路元件。仓盖采用透明PETG材质，通过四周的卡扣与仓体连接，无需螺丝固定，日常检修时可直接徒手拆开仓盖调整内部接线，透明材质也可直接观察内部电容、二极管元件的工作状态，不用频繁拆盖检查。设计时特意选用HP MJF工艺PA12尼龙作为仓体打印材料，之前测试用普通PETG做外壳时，夏季户外暴晒下仓体内部温度会超过70摄氏度，长期使用容易出现壳体变形、卡扣松脱的问题，

　　PA12尼龙的热变形温度可达170摄氏度，完全能应对夏季户外暴晒的温升工况，同时尼龙材质自身的抗冲击性能更好，野外遇到冰雹、小动物触碰也不容易出现壳体开裂。电路适配层面，仓内预留了二极管安装位，可搭配低压降理想二极管做防反灌保护，避免超级电容在阴天或者夜间无光照时，电流反向倒灌进太阳能板造成电能损耗，相比传统肖特基二极管，理想二极管的正向压降更低，大电流充电时的损耗更小，不会因为二极管发热造成额外的能量浪费；同时仓内预留了电压计算的走线空间，可通过调整进线长度匹配线路压降，避免晴天光照强烈时太阳能板输出电压过高，造成超级电容过充损坏。安装边界上，整套结构组装完成后总高度不超过150mm，

　　太阳能板展开后的整体投影尺寸为200mm120mm，电容仓的长宽尺寸为120mm80mm，安装时仅需要预留220mm140mm的平面安装空间即可，支脚的安装孔位间距为180mm100mm，适配常见的户外监控杆装、墙面装的固定孔距标准，不需要额外做转接板适配。结构设计时做了双重用途考量，太阳能板的焊接定位夹具与最终的安装支架为同一结构，生产组装时可直接用支架作为焊接工装，将两块太阳能板定位后并联焊接，焊接完成后无需拆卸，直接作为成品的安装支架使用，减少了生产过程中的工装数量，降低小批量试制的加工成本。仓体内部还预留了10mm*20mm的扩展空间，可根据实际使用需求加装小型稳压模块或者低功耗通讯模组，不用重新修改外壳结构，适配不同采样频率、不同通讯方式的低功耗监测设备使用。
