小型仿生四足步行机器人结构设计方案

　　这款小型四足步行机器人的结构设计，核心围绕足式移动的地形适配性展开，区别于轮式、履带式移动设备，其在非结构化地形的通行能力是设计的核心出发点，可适配室内外存在零散障碍物、不平整铺装、小幅坡度的作业场景，比如室内巡检、狭小空间探测、教学实验演示等场景，能够越过轮式设备无法通过的小尺寸凸起、线缆、台阶缝隙等障碍。

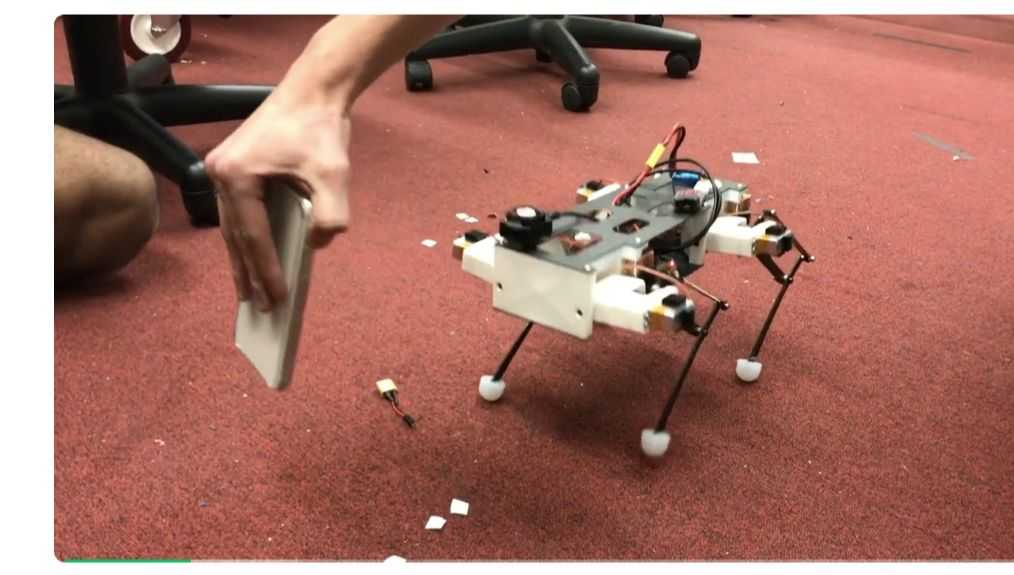

　　从结构布局来看，整机采用对称式四足分布，四条腿分别布置在机身主体的四个角位，单腿采用串联连杆式结构，每条腿配置三个转动自由度，分别对应髋关节的前后摆动、髋关节的侧摆以及膝关节的屈伸动作，所有关节的舵机直接安装在对应关节的转动轴位置，减少传动链路的间隙累积，保证腿部动作的响应精度。机身主体采用分层式布局，底层为结构安装板，预留所有腿部舵机的安装孔位、走线槽位，上层为控制板、电池、传感模块的安装区域，上下层通过铜柱支撑固定，既保证结构强度，也预留足够的电气布线空间，避免运动过程中线路与活动部件产生干涉。

　　设计过程中优先考虑了运动稳定性的边界约束，首先是足端的接触设计，每个足端采用半球形软质接触头，既可以增大与地面的接触摩擦力，避免行走过程中打滑，也能缓冲落地时的冲击，减少关节舵机的负载冲击。腿部连杆的长度经过运动学仿真校核，在站立姿态下，机身离地高度控制在合理范围，既保证足够的越障高度，也避免重心过高导致行走时侧翻；步幅的设计匹配舵机的转动角度范围，在常规行走步态下，单步抬升高度足以越过常见的地面小障碍物，同时不会因为步幅过大导致重心偏移超出支撑多边形范围。

　　安装边界方面，整机所有零部件均采用模块化设计，腿部连杆与舵机摇臂通过标准紧固件连接，不需要额外的定制连接件，装配时可先完成单腿的组装调试，再将四条腿依次固定到机身底板上，最后完成上层电气部件的安装，降低整体装配的调试难度。机身的整体宽度控制在窄幅范围，可通过宽度较小的通道空间，长度方向预留了传感模块的扩展安装位，可根据实际使用需求加装视觉模块、距离传感器等外设，不需要对主体结构进行大幅修改。

　　在运动逻辑的结构适配设计上，考虑到四足机器人常见的行走步态，比如对角步态、小跑步态的动作需求，所有关节的转动范围都做了机械限位设计，避免舵机超程转动导致结构损坏，同时在腿部的活动范围内，所有相邻连杆、连杆与机身之间都预留了足够的安全间隙，即使在最大动作幅度下，也不会出现结构件之间的碰撞干涉。机身的重心位置经过配平设计，电池等较重的部件布置在机身中心区域，降低整机的重心高度，进一步提升行走过程中的稳定性，即使在小幅倾斜的地面上，也能保持姿态稳定，不会出现倾翻。

　　从实际使用的角度出发，这款结构设计兼顾了轻量化与结构强度，主体结构件可采用3D打印或者轻质板材加工，整体重量控制在较低水平，既降低关节舵机的负载，提升续航时间，也方便搬运和调试。足端的软质触头为可更换设计，长时间使用磨损后可快速替换，不需要更换整个腿部连杆，降低后期的维护成本。走线槽的设计将所有电气线路都约束在机身内部和腿部的走线位，避免运动过程中线路外露被拉扯或者勾到障碍物，提升整机运行的可靠性。
