可3D打印多自由度桌面级机械臂结构

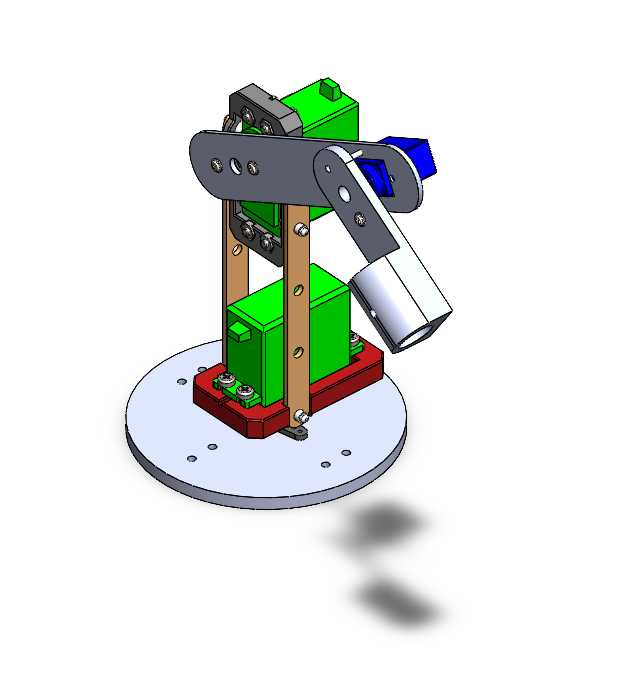

　　这款多关节机械臂结构，在小型自动化作业场景中具备极强的适配性，既可以作为独立的桌面级执行单元完成轻载物料搬运、定点拾取放置类作业，也可作为子组件集成到自动驾驶载具、小型巡检设备、教学实验平台等系统中，拓展设备的末端操作能力。从结构设计逻辑来看，整体采用基座回转、大臂俯仰、小臂俯仰、末端执行器摆动的四自由度构型，各关节的铰接位置经过受力校核，在保证运动范围的前提下尽可能缩小整体安装占用空间，基座采用圆形法兰式安装面，圆周方向均布安装孔，可直接通过螺栓固定在设备台面、移动载具顶部等安装基准面上，安装边界清晰，不需要额外设计复杂的转接结构即可完成装配。

　　所有结构件均面向3D打印工艺做了适配优化，壁厚设置均匀，无大角度悬垂结构，不需要额外添加大量支撑即可完成FDM工艺打印，打印完成后仅需简单去除支撑毛刺即可进行装配，各铰接位置预留了标准紧固件的安装孔位，配合铜套或者标准轴承即可实现关节的顺畅转动，降低了后期的装配调试难度。驱动部分采用模块化的舵机安装位，可根据负载需求匹配不同扭矩的标准舵机，安装槽位做了通用化设计，兼容市面上主流的标准尺寸舵机，不需要对结构件做二次修改即可完成驱动部件的替换，后期维护成本更低。

　　从实际使用场景出发，该机械臂的末端执行器采用夹取式设计，开合行程覆盖常见小型零件、实验样品、轻型工件的尺寸范围，可完成定点上下料、实验样本转移、小型工件分拣等常规作业，当集成在自动驾驶小车上时，可配合车载视觉系统完成目标物体的拾取、投放动作，拓展移动载具的作业边界；作为独立桌面设备使用时，可配合开源控制板实现示教再现、路径规划等功能，适合用于机械原理教学、机器人入门实验等场景，也可作为小型自动化工作站的执行单元，完成轻载工况下的重复性作业。

　　结构设计过程中，优先考虑了装配的便捷性与零件的互换性，所有连接位置均采用标准紧固件，没有特殊定制的非标连接件，使用者在打印完所有结构件后，仅需准备对应规格的螺栓、螺母、舵机与连接线即可完成整机组装，不需要额外加工金属零件。各关节的运动范围做了机械限位设计，避免运动过程中出现关节过冲、线缆缠绕等问题，基座内部预留了控制板与走线空间，所有线缆可通过结构件内部的走线槽布置，避免运动过程中线缆与结构件发生摩擦剐蹭，提升设备运行的可靠性。大臂与小臂的结构件采用镂空式加强筋设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动的负载，提升运动响应速度，同时降低3D打印的材料消耗与打印时长。

　　安装尺寸方面，基座安装法兰的直径适配多数小型移动平台的顶部安装位，整体伸展后的作业半径覆盖桌面级作业的常用范围，收回状态下整体占用空间小，便于在空间受限的实验台、小型设备舱内部署。末端执行器的连接位置采用通用化接口设计，可根据作业需求更换夹爪、吸盘、画笔等不同末端工具，拓展设备的适用场景，不需要更换整臂结构即可完成不同类型的作业任务。
