便携折叠式笔记本电脑支撑托架结构设计

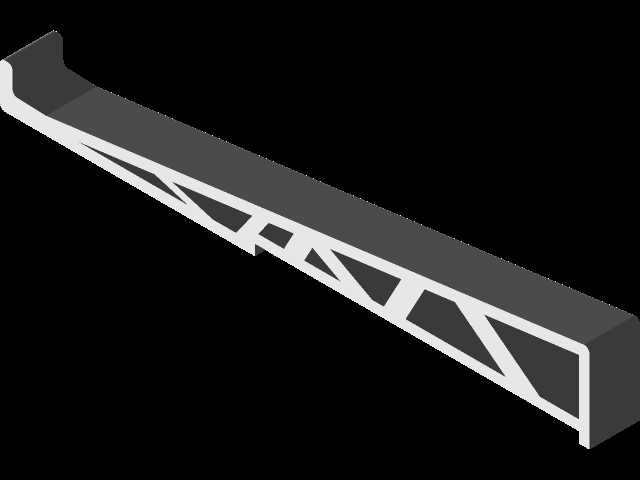

　　日常办公场景中，笔记本电脑的放置高度往往不符合人体工学要求，长期低头使用易造成颈椎劳损，同时机身底部直接贴合桌面也会阻碍散热风道，影响硬件运行稳定性，这款折叠式笔记本支撑托架正是针对这类实际使用痛点开发的桌面支撑配件。从结构设计逻辑来看，该托架采用多段铰接式折叠方案，主体由左右对称的支撑臂、中部承托侧板以及铰接限位铆钉组成，所有活动铰接位置均做了倒角处理，避免折叠开合过程中出现锐角刮蹭，同时在支撑臂与侧板的连接位置采用M3×6规格螺栓作为铰接轴，保证转动阻尼适中，既可以在调整到合适角度后保持位置稳定，又不会出现卡滞难以开合的问题。两段支撑臂之间采用直径1.75mm的铆钉做限位铰接，展开时可通过支撑臂的转动角度调整形成不同的支撑高度，

　　适配不同身高用户的视线高度需求，折叠后整体呈规整的长条状，体积小巧可直接放入电脑包的侧袋或者随身背包的隔层中，不会占用过多收纳空间，满足移动办公、居家办公、差旅外出等多场景的使用需求。从安装与使用边界来看，该托架展开后承托面的宽度适配12英寸到16英寸之间的常规笔记本电脑，承托边缘做了向上的翻边限位，可防止电脑放置后出现滑落，支撑臂底部与桌面接触的位置做了平面处理，增大接触摩擦力，放置时不会出现打滑移位的问题。整个托架的结构没有多余的冗余零件，装配逻辑简单清晰，所有连接位置的紧固件均为标准件，后期如果出现铰接松动的问题，仅需拧紧对应螺栓即可完成维护，不需要特殊的专用工具。在实际使用过程中，

　　托架展开后会在笔记本底部与桌面之间形成高度差，预留出足够的空气流通空间，辅助笔记本底部的散热孔完成空气对流，降低长时间高负载运行时的硬件积温，同时抬高的屏幕高度可让用户保持视线平视的坐姿，减少颈部的弯曲角度，缓解长时间办公的颈部疲劳。从建模细节来看，该结构的所有零件均做了壁厚均匀性处理，避免注塑生产时出现缩痕缺陷，铰接位置的配合公差预留了0.1mm的间隙，保证开合转动顺畅，不会出现过盈卡滞或者间隙过大松动的问题，支撑臂的受力位置做了局部加厚处理，可承受最大5kg的整机重量，满足常规游戏本、移动工作站这类大重量笔记本的支撑需求，不会出现承重后变形弯折的问题。折叠状态下所有铰接位置均可完全收合，外轮廓没有突出的尖锐结构，放在包内不会刮蹭包内的其他电子设备或者文件资料，兼顾了结构强度与便携收纳的双重需求。
