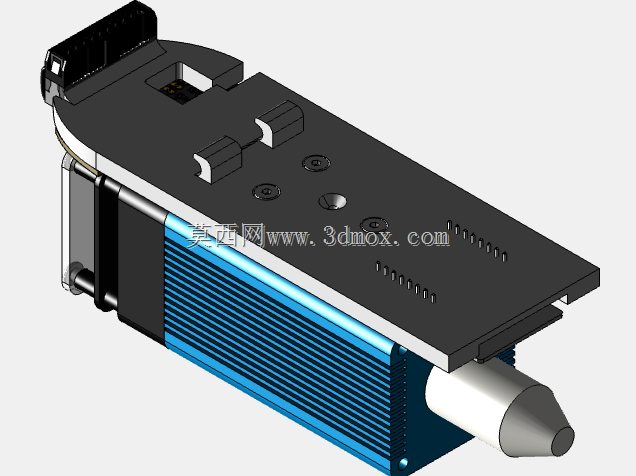

多功能激光雕刻切割工具头结构设计

　　在桌面级数控加工、创客DIY制作以及小型非标加工工位的实际应用场景里，激光加工工具头是决定加工精度、适配材料范围的核心执行部件，这款激光工具头的结构设计完全围绕实际加工中的刚性需求、安装适配性以及长期使用的稳定性展开，没有冗余的装饰性结构，每一处外形和内部布局都服务于加工功能的落地。

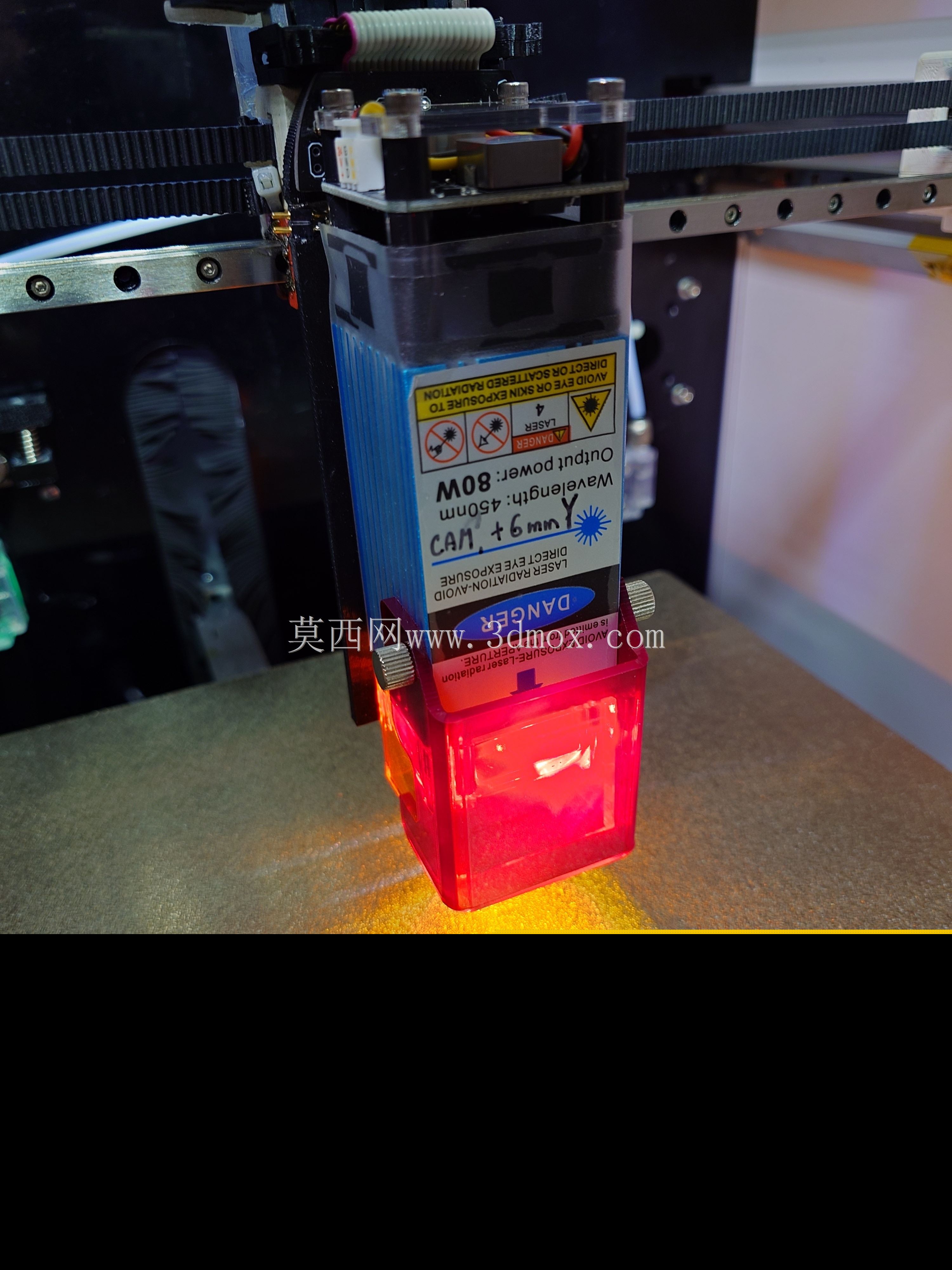

　　从实际用途来看，这款工具头可直接搭载在常规的桌面型数控运动平台、小型龙门雕刻机架以及DIY改装的数控切割设备上，既可以完成瓦楞纸箱、卡纸、织物、皮革等柔性材料的高速轮廓切割，也能实现亚克力、中密度木材、双色板等硬质非金属材料的深度雕刻，针对厚度在10到12毫米区间的软质木材、中硬木材可以实现一次性切透，针对5毫米厚度的黑色、深色亚克力板材也能完成光滑切面的切割作业，完全覆盖了小型加工场景里绝大多数非金属材料的加工需求，同时设计上规避了PVC类材料加工的适配性，从结构散热、光路防护层面就不支持会产生腐蚀性烟雾的材料加工，避免长期使用中腐蚀性烟气侵蚀光学元件和金属结构件。

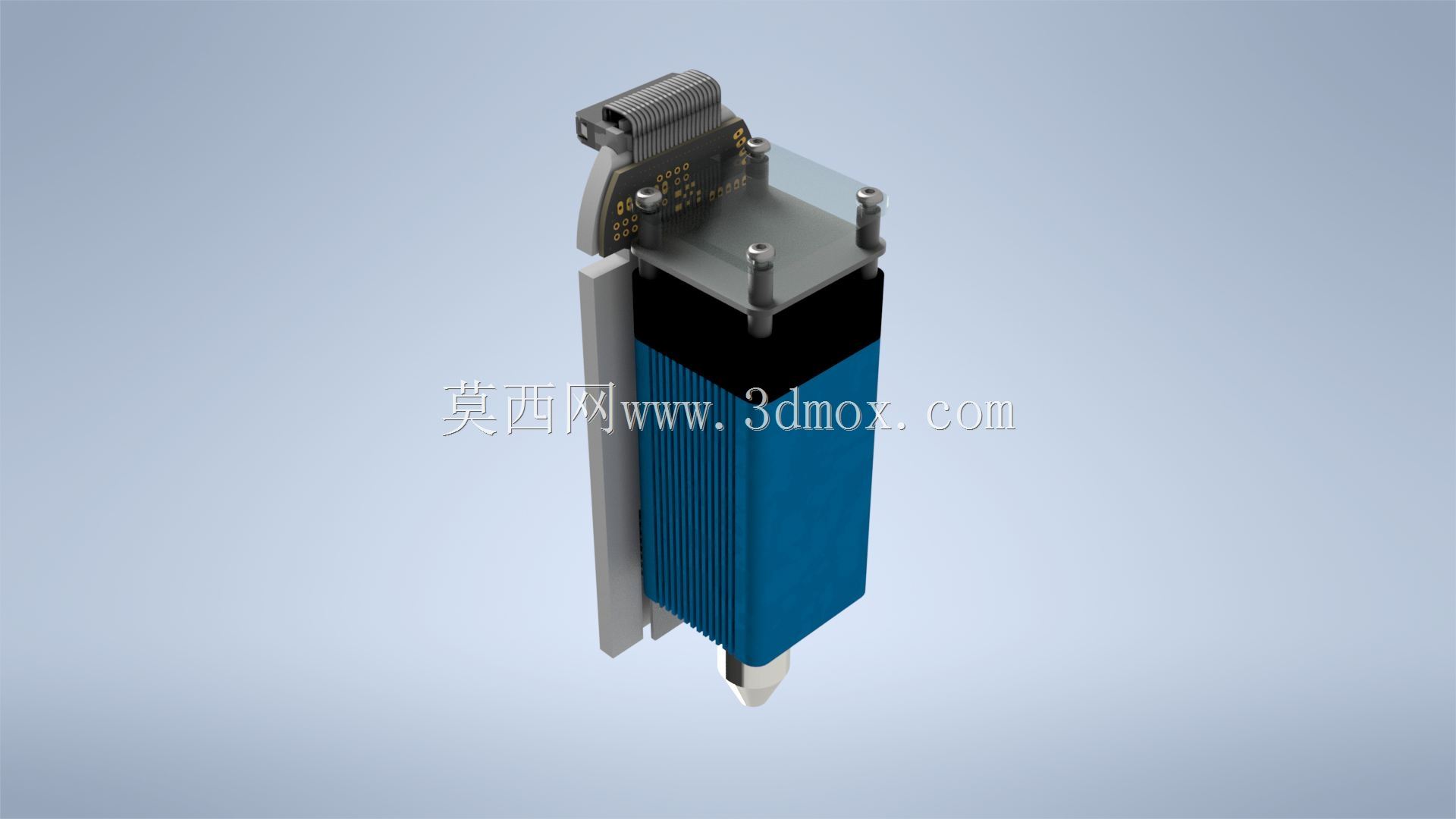

　　功能特性的设计上，这款工具头采用双功率输出的配置，兼顾高功率切割的效率需求和低功率雕刻的精度需求，内置的图像采集模块可以直接实现加工前的对位校准、加工过程中的实时状态监控，不需要额外在机架上加装外置对位相机，减少了整机的布线复杂度和安装调试的工作量。散热结构采用纵向排布的大面积鳍片散热结构，配合内置的风冷通道，可以在长时间满功率输出的工况下保持激光元件的工作温度稳定，避免因为温升导致的功率衰减、焦距漂移问题。前端的出光口设计了可更换的防护镜片结构，加工过程中产生的烟尘、碎屑只会接触到最外层的防护镜片，后期维护只需要更换低成本的防护镜片即可，不需要拆解核心的光学组件，大幅降低了日常维护的成本和操作难度。

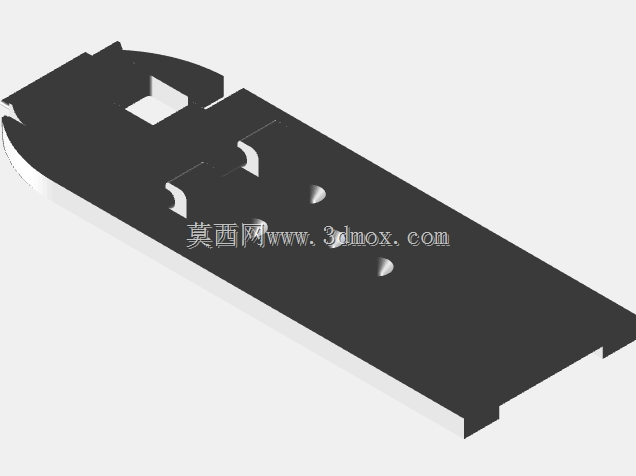

　　从设计思路层面，整个工具头采用模块化的分层结构，从上到下依次是电路接口层、散热层、激光发生层、出光防护层，各层之间通过定位销和紧固螺丝连接，在生产装配环节可以逐层完成检测后再总装，出现故障时也可以单独拆解对应层级的部件进行维修更换，不需要整体报废。电路接口采用标准化的接插件设计，引脚定义匹配市面上主流的激光控制板卡，不需要用户自行改线定义引脚，降低了设备改装的门槛。安装固定位设计在工具头的上部区域，采用对称分布的安装孔位，既可以适配常规的铝型材滑块安装，也可以通过转接板适配不同规格的Z轴滑台，安装孔的位置公差控制在0.02毫米以内，保证安装后工具头的出光轴线和Z轴运动方向的平行度满足加工精度要求。

　　外形尺寸与安装边界方面，这款工具头的主体截面为规整的矩形结构，纵向长度控制在常规桌面设备Z轴的有效行程范围内，安装后不会和工作台面、工件夹具产生运动干涉，横向尺寸预留了足够的散热间隙，即使两个同规格工具头并排安装在多头皮卡加工平台上，也不会出现空间干涉或者散热气流互相干扰的问题。工具头的重量经过优化，核心结构件采用轻量化的铝合金材质，在保证结构刚性的前提下控制整体重量，不会给Z轴运动的驱动电机带来额外的负载，保证Z轴上下运动的响应速度和定位精度。出光口的焦距基准面设计在工具头最下端的固定位置，用户安装时只需要按照基准面调整到工件表面的固定距离即可完成焦距校准，不需要反复测试焦距位置，大幅缩短了加工前的准备时间。

　　在实际加工的工况适配性上，这款工具头的外壳结构做了静电喷塑处理，可以抵御加工环境中常见的木屑、烟尘附着，表面的污渍可以直接用无尘布擦拭清理，不会因为长期使用出现表面锈蚀、涂层脱落的问题。走线位置设计了专门的压线结构，设备运动过程中线缆不会出现晃动、剐蹭工件或者机架的问题，避免长期运动导致的线缆疲劳断裂。整体结构没有易损的外露薄壁件，即使日常操作中出现轻微的磕碰，也不会损坏核心的光学和电路部件，完全适配小型加工场景、创客工作室这类非标准化的使用环境，不需要专门的无尘防护环境就可以稳定运行。
