电子热板回流焊温控加热装置

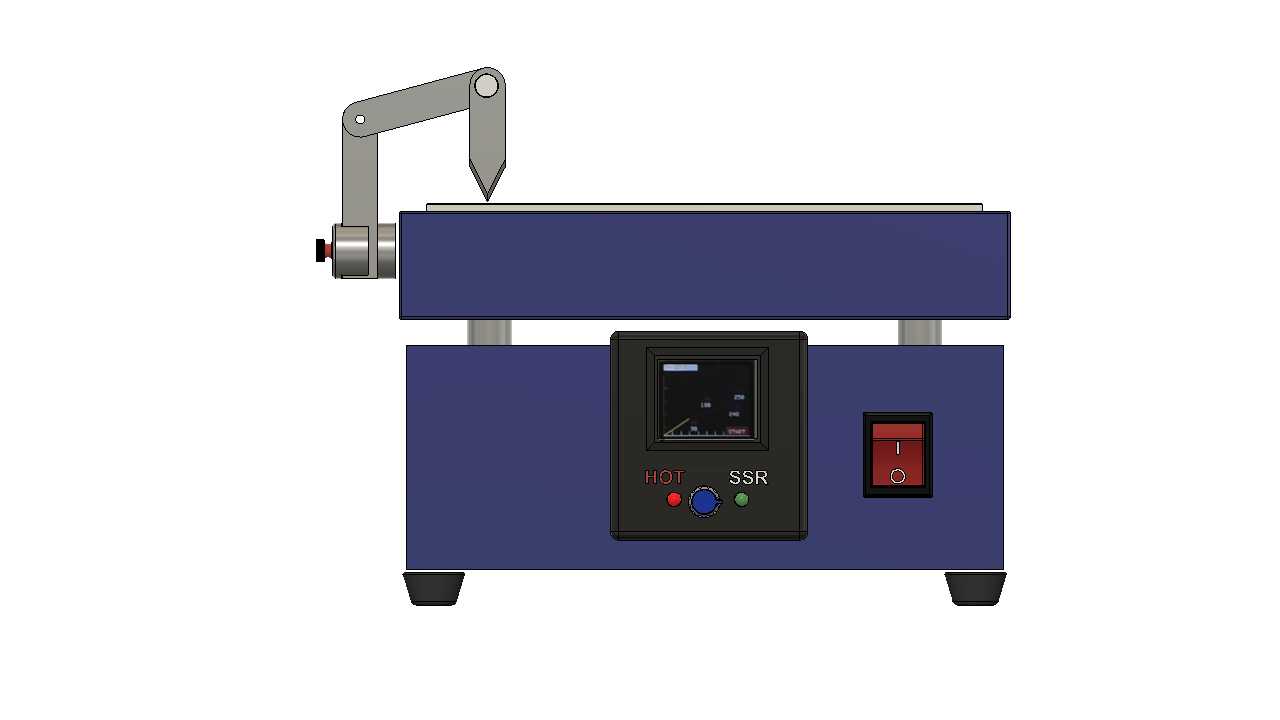

　　在电子装联的小批量试制、维修返修场景里，这类带精准温控的热板加热设备是桌面工位的核心工装之一，区别于传统红外回流焊炉的大腔体结构，这类桌面式热板更适合单块小尺寸PCB、贴片元件的回流焊接作业，也可用于小型金属结构件的预热、热缩套管加热、低温锡膏的固化工序，在高校电子实验室、创客空间、电子维修门店的应用覆盖率极高。设备主体采用分体式支撑结构，下部为集成控制与加热主体的箱式基座，上部为水平放置的平板加热工作面，后侧通过可弯折的金属摇臂搭载定位压头，可在焊接过程中对PCB上的接插件、异形元件施加恒定下压力，避免元件在焊锡熔融阶段出现移位浮高问题。基座正面集成了温控显示单元、状态指示灯与电源开关，温控模块可实时采集加热板的核心温度，

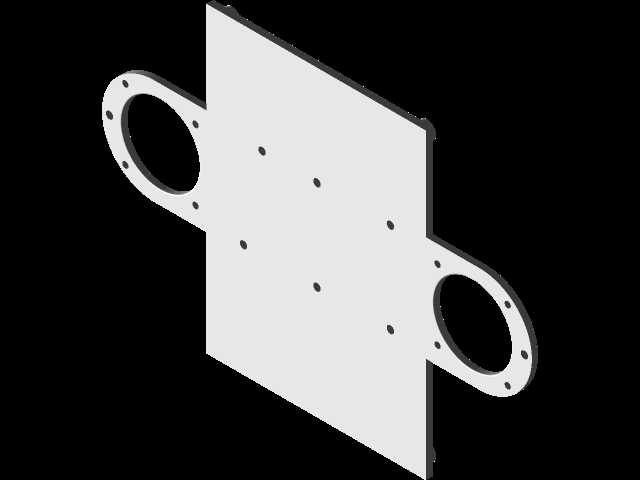

　　通过内置的控制算法输出信号驱动加热元件通断，面板上的H1灯对应加热输出状态，SSR灯对应固态继电器工作状态，搭配多色状态指示灯可直观反馈设备运行、超温、待机的不同工况，操作人员无需额外外接测温设备即可快速判断设备工作状态。设计阶段优先考虑桌面工位的操作边界，基座底部设置四个防滑减震脚垫，可直接放置在标准防静电工作台上，无需额外打孔固定，加热工作面与基座之间设置隔热支撑柱，减少热量向基座壳体传导，避免外壳温度过高引发操作烫伤风险，同时控制模块与加热模块之间预留隔热间隙，避免长期高温工作导致控制板上的电子元件加速老化。加热工作面采用平整的导热金属板材，表面平面度控制在合理范围内，保证放置在板面上的PCB受热均匀，

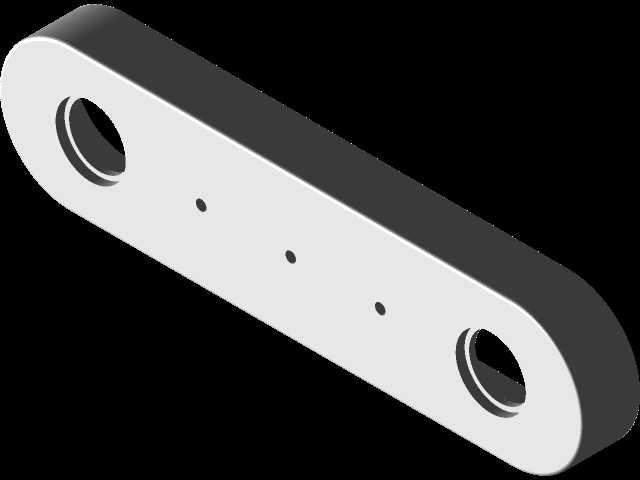

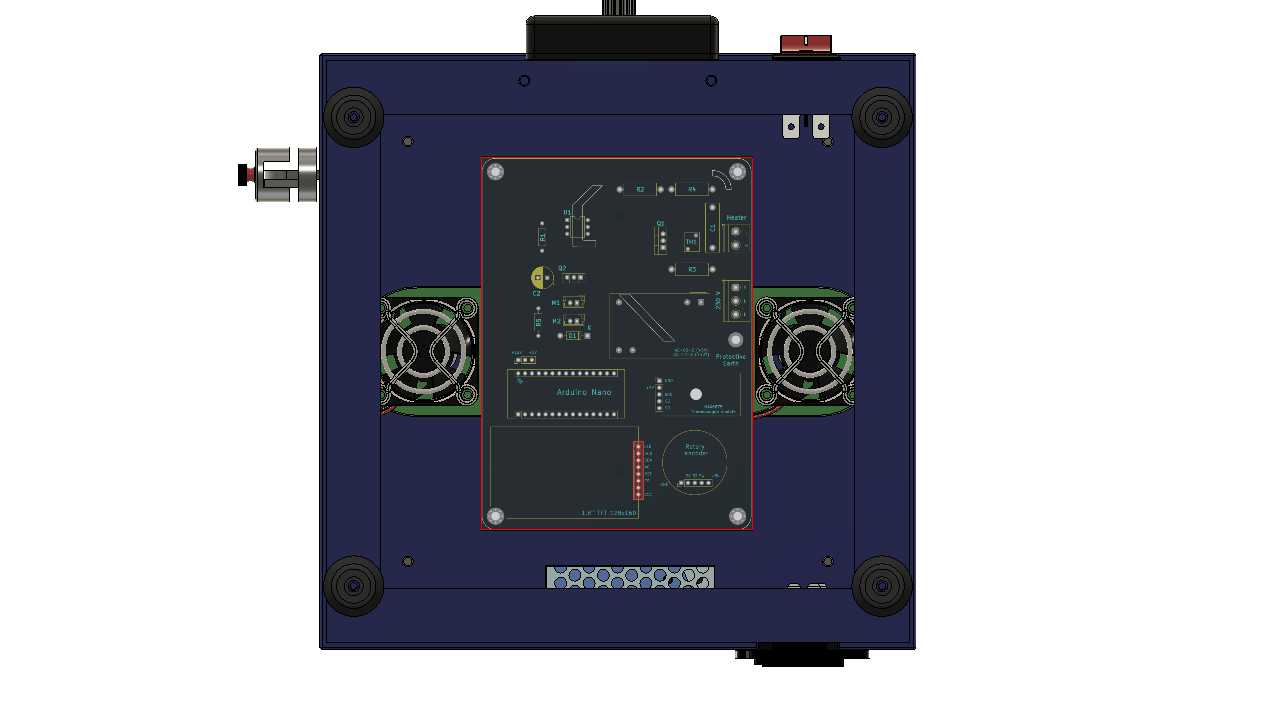

　　避免局部温差导致的锡膏熔融不同步、虚焊问题，温控曲线可根据不同锡膏的参数需求调整，适配有铅、无铅等不同类型锡膏的回流温度要求，相比热风加热方式，接触式热板加热的热效率更高，小尺寸工件的升温速度更快，且不会出现热风直吹导致的小型贴片元件移位问题。摇臂结构采用多关节铰接设计，每个关节处设置阻尼锁紧结构，压头的位置可根据工件的实际尺寸、元件的摆放位置任意调整，压头端部采用耐高温非金属材质，避免压接过程中刮伤元件表面或与焊锡粘连，摇臂的旋转范围覆盖整个加热工作面，无需挪动工件即可完成不同位置元件的压接定位。设备的电气控制部分集成在基座内部的独立腔室，与加热区域通过隔热板完全分隔，电源输入接口设置在基座侧后方，

　　走线方向避开操作人员的正面操作区域，避免高温线材被误碰或被加热面烘烤老化，开关元件选用带灯船型开关，可直观显示设备的通电状态，减少误操作风险。从结构建模的角度看，这类设备的建模重点在于加热模块与控制模块的隔热间隙设计、摇臂关节的运动干涉校验、操作面板的人机工程布局，建模过程中需要验证摇臂在全行程摆动过程中不会与加热板、基座外壳发生碰撞，同时要保证控制元件的安装空间满足常规电气元件的尺寸要求，预留足够的接线与检修空间，加热板的支撑结构需要考虑长期高温工作下的热形变余量，避免热胀冷缩导致的板面翘曲问题。实际使用中，这类热板设备可搭配不同厚度的耐高温隔热垫使用，针对不同尺寸的工件调整加热区域的有效受热范围，也可外接测温探头对工件表面的实际温度进行校准，保证温控精度满足精密焊接的要求，相比大型回流焊设备，这类桌面式热板的预热时间更短，能耗更低，针对小批量多品种的试制场景灵活性更强，不需要复杂的参数设置即可快速投入使用，对操作人员的技能门槛要求更低。
