小功率太阳能电池板焊接定位夹具及封装外壳

　　在小型离网太阳能充电装置的试制与小批量生产环节，太阳能电池片的串焊定位、封装固定一直是影响成品良率与输出一致性的核心工序，这套结构同时覆盖了焊接定位夹具与成品封装外壳的双重功能，适配五片串联规格的小尺寸太阳能电池板组装需求。从实际应用场景来看，这类结构主要面向微型太阳能取电模块的生产场景，这类模块通常搭配小容量超级电容作为储能单元，为低功耗户外传感器、小型嵌入式监测节点提供持续电能，不需要复杂的支架结构，可直接嵌入小型户外设备的外壳表面，适配野外无外接电源的长期工作场景。

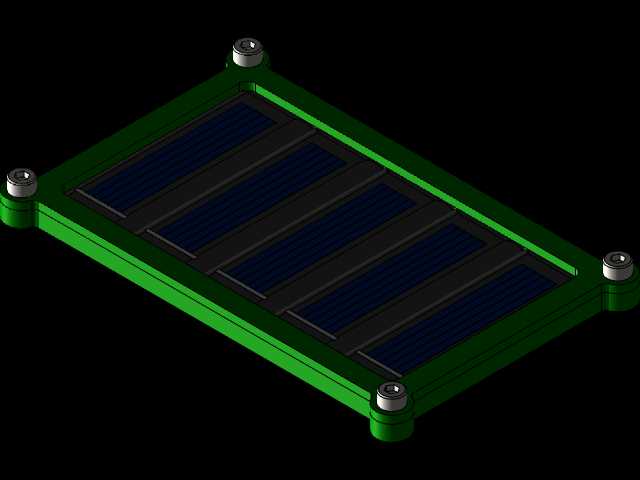

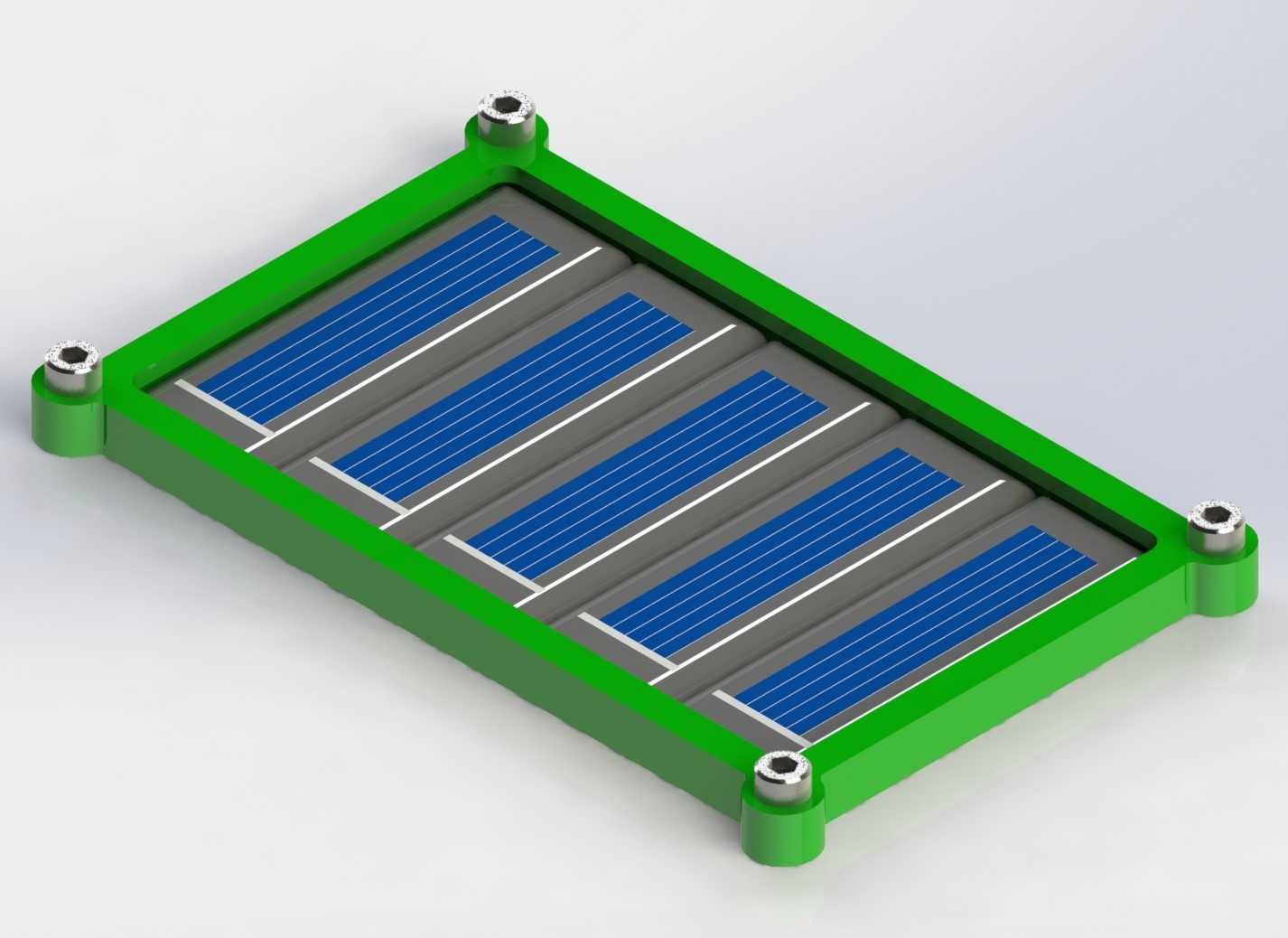

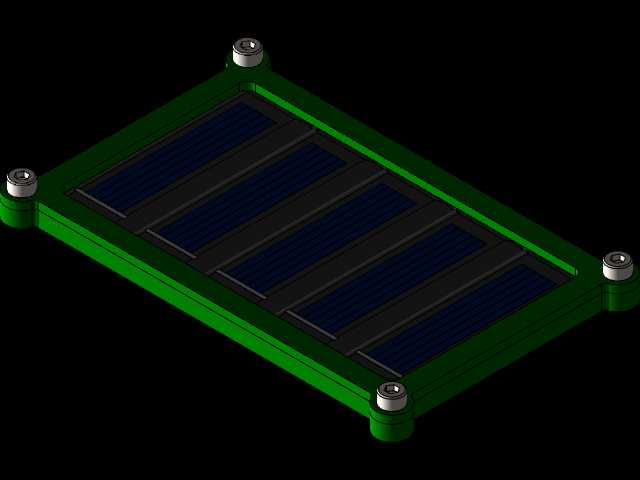

　　这套结构的核心功能分为两个部分，一是焊接过程中的定位装夹，二是成品组装后的防护封装。焊接作业阶段，绿色框架主体的内槽设置了与单片电池板尺寸完全匹配的定位槽位，每片电池板嵌入槽内后，相邻电池片的电极焊盘间隙被严格控制，避免手工串焊时出现的电池片偏移、焊带错位、相邻电极短路等问题，框架边角的内嵌黄铜螺母为M3规格，既可以在焊接时作为压块的固定点位，通过配套压条将电池板牢牢压在槽内，防止焊接过程中电池板受烙铁热量影响产生翘曲移位，也可以作为后续成品安装的固定孔位，不需要额外在外壳上打孔安装。外壳部分采用围框式结构，电池板串焊完成后不需要额外转移，直接在夹具内完成灌封或者盖板安装即可形成完整的模组，减少了电池片从焊接工位转移到封装工位过程中产生的隐裂、电极脱焊风险。

　　设计思路上，这套结构充分考虑了小功率太阳能模组的生产便利性与使用可靠性：五片电池板串联的开路电压匹配3V级超级电容的充电耐压阈值，不会出现过充损坏储能元件的问题；框架的定位槽深度略大于电池板厚度，焊接时焊带可以在槽内预留一定的形变余量，抵消温度变化带来的热胀冷缩应力，避免长期户外使用时焊带疲劳断裂；边角的安装柱做了加高处理，安装时电池板表面与安装基面之间留出空隙，减少背面散热不畅带来的发电效率下降问题，同时避免安装基面的尖锐部位顶裂电池板。

　　从安装边界与尺寸适配来看，框架整体为矩形结构，四个固定螺母的中心距严格匹配通用小型电子设备的安装孔位标准，可直接固定在尺寸适配的设备外壳顶面，不需要额外设计转接支架；框架内槽的宽度与长度刚好容纳五片并排布置的标准小尺寸太阳能电池片，电池片嵌入后侧面与槽壁的间隙控制在0.1mm以内，既方便取放，又不会出现焊接时的窜动；外壳侧壁厚度均匀，兼顾结构强度与注塑成型的工艺性，适合小批量开模生产或者3D打印打样使用。

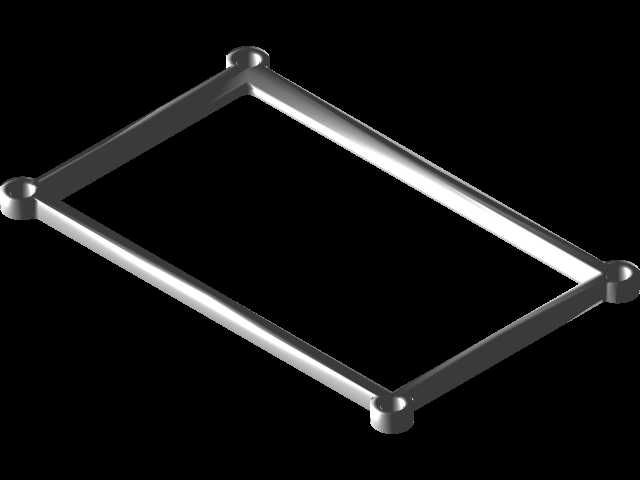

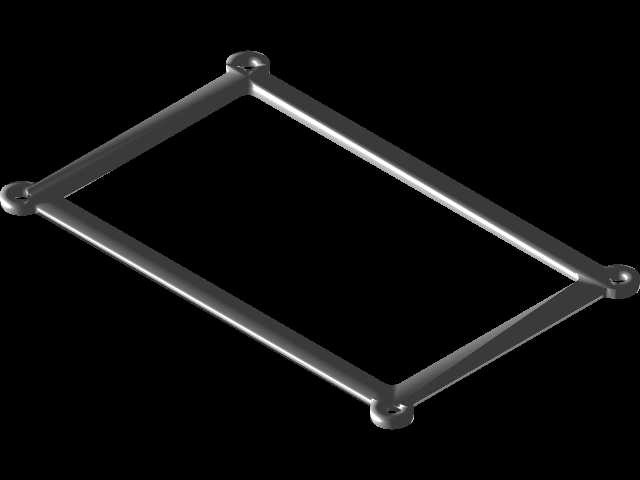

　　实际使用过程中，焊接作业前先将五片电池板依次放入框架的定位槽内，对齐相邻电极的焊盘位置，放置焊带后通过M3螺丝安装配套的压条，将电池板边缘压紧，即可依次完成各焊点的焊接，焊接完成后不需要拆卸电池板，直接在框架背面安装底盖、接入防反充二极管与输出引线，即可完成整个太阳能充电模组的组装，相比传统的先焊接再封装的作业流程，可减少30%以上的工序周转时间，同时将电池片焊接的不良率降低到2%以下。结构上还预留了防反充元件的安装空间，可直接在框架内部的空余位置贴片或者直插防反充二极管，避免遮阳或者暗态下超级电容向电池板反向放电，提升整个充电模组的工作可靠性，不需要额外设计独立的电路板安装位，进一步压缩了整个模组的整体体积。
