仿Inspire构型四旋翼航拍无人机结构设计

　　这款四旋翼飞行器的机架采用碳纤维管作为机臂主体材料，搭配3D打印的机臂固定座、机头整流罩与起落架连接件，整体构型参考成熟航拍无人机的变形起落架逻辑，在保证结构强度的前提下尽可能降低整机自重。机臂与中心机身的连接位置设置了快拆锁紧结构，日常收纳时可将机臂折叠收拢，缩小运输占用空间，外场作业时无需额外工具即可完成展开锁紧，锁紧后机臂的定位精度可保证动力电机的同轴度偏差控制在0.2mm以内，避免飞行过程中出现动力偏心带来的振动问题。

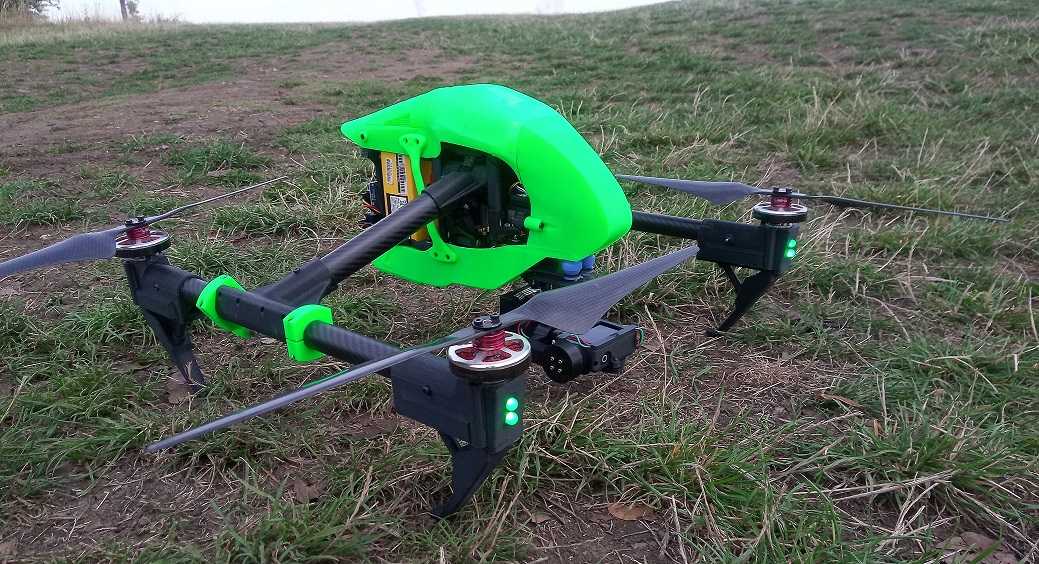

　　机头位置的亮绿色整流罩采用流线型曲面设计，除了容纳飞控板、电池接线端与前置图传模块外，曲面造型可降低前飞过程中的迎风阻力，整流罩与中心碳板的连接采用卡扣加螺丝的双重固定方式，日常检修内部线路时可快速拆卸，飞行时不会出现松动脱落的问题。机臂上的绿色固定环除了标识机臂安装位置外，还可作为线缆固定座，将电调信号线、电机电源线沿碳管内壁排布后通过固定环卡位，避免飞行过程中线缆晃动干扰螺旋桨气流，同时减少线缆外露带来的风阻增量。

　　起落架采用与机臂一体化的弯折结构，支脚末端做了加宽防滑处理，降落时可分散整机对地面的冲击力，支腿的高度预留了足够的云台安装空间，机身下方可挂载两轴或三轴增稳云台，搭载运动相机或小型航拍相机时，起落架不会进入相机拍摄视角，满足正射、倾斜等不同角度的航拍作业需求。动力系统的安装座采用铝合金材质，可快速传导电机工作时产生的热量，电机座下方集成了LED航行灯，夜航时可清晰辨识飞行器姿态，提升低空作业的安全性。

　　从实际应用场景来看，这类构型的无人机可适配小范围航测、户外巡检、活动航拍等多种作业需求，整机起飞重量控制在1.2kg以内时，搭配4S锂电池可实现18-22分钟的悬停续航，抗风等级可达6级，能够满足多数非极端天气下的户外作业要求。结构设计过程中，所有受力连接位置都做了应力分散处理，机臂与中心板的接触位置增加了橡胶减震垫，可过滤电机转动产生的高频振动，避免振动传递到飞控与云台模块，提升飞行稳定性与航拍画面的清晰度。

　　螺旋桨采用快拆式安装结构，电机轴上的定位卡扣可保证螺旋桨安装角度一致，更换桨叶时无需反复校准平衡，外场作业时若出现桨叶磕碰损坏，可在1分钟内完成更换。整机的重心设计落在中心板几何中心位置，电池安装位设置在中心板后方的滑轨上，可根据搭载云台的重量前后调整电池位置，快速配平整机重心，避免飞行过程中出现重心偏移带来的动力损耗与姿态不稳问题。电调安装在机臂靠近中心板的位置，散热气流可直接穿过电调散热片，长时间大油门飞行时也不会出现过热保护的问题。

　　从安装边界来看，中心板预留了标准的飞控、GPS、图传、接收机安装孔位，孔位间距兼容市面上多数主流开源飞控与商用飞控的安装尺寸，用户可根据自身需求搭配不同的航电系统，无需额外打孔改装。整流罩内部预留了10mm的理线空间，所有航电线缆可规整收纳在整流罩内，不会出现线缆缠绕干涉运动部件的问题。起落架的支腿间距为320mm，降落时可适配多数常见的野外起降场地，即使在略有坡度的草地、硬化路面上也能稳定停靠，不会出现侧翻问题。
