小型双轮电动代步滑板车车架结构设计

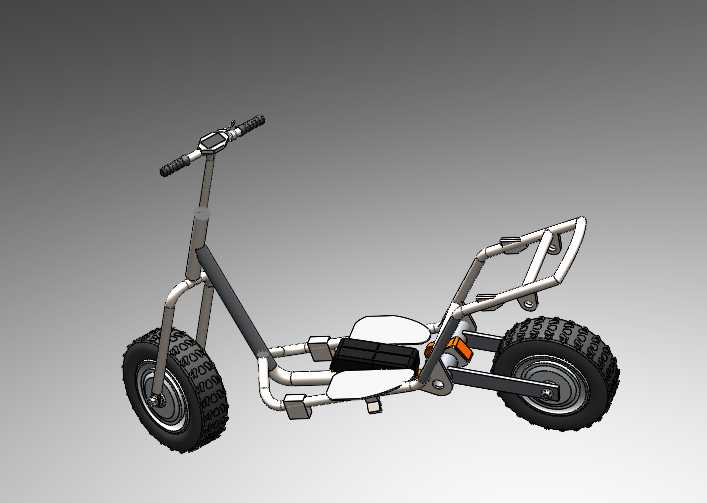

　　这款两轮电动代步载具的结构设计，核心瞄准城市短途通勤、园区内部接驳、休闲代步这类短距离出行场景，区别于常规大尺寸电动自行车，整体走轻量化紧凑路线，适配单人短距离出行的载荷需求，日常使用中可覆盖1-5公里范围内的出行需求，不管是上班族从地铁站到公司的最后一段路程，还是厂区内工作人员跨车间巡检代步，亦或是景区内休闲骑行使用，都能匹配对应的使用场景。从结构设计逻辑来看，整车采用管架式主体结构，没有采用复杂的一体式冲压外壳，外露的管材框架既降低了整体自重，也给后续电池、电控模块的安装预留了充足的布置空间，前转向部分直接通过竖管与车把组件连接，转向结构没有额外的转向助力设计，依靠纯机械结构实现转向传动，结构简单可靠，后期维护成本极低，

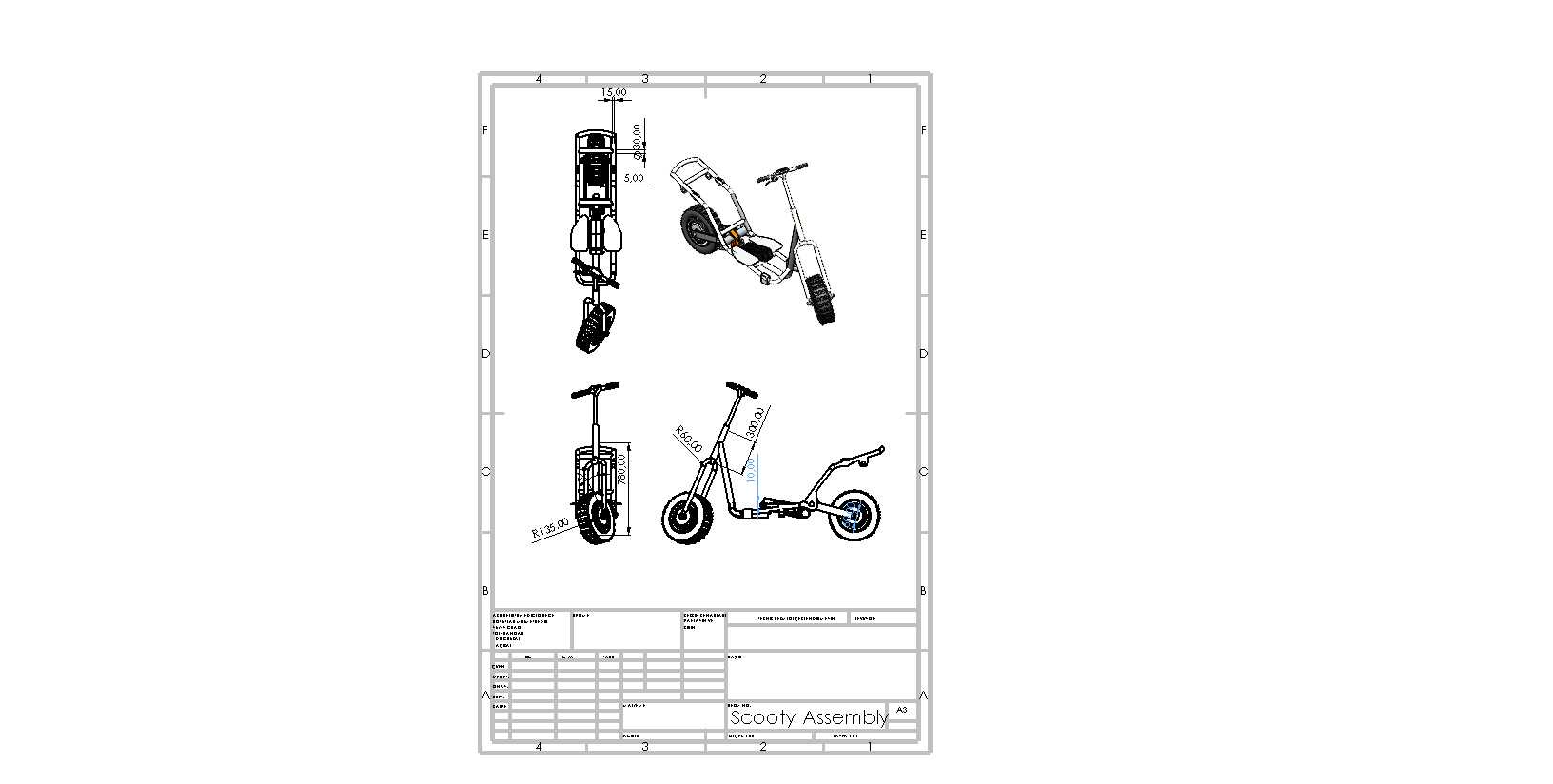

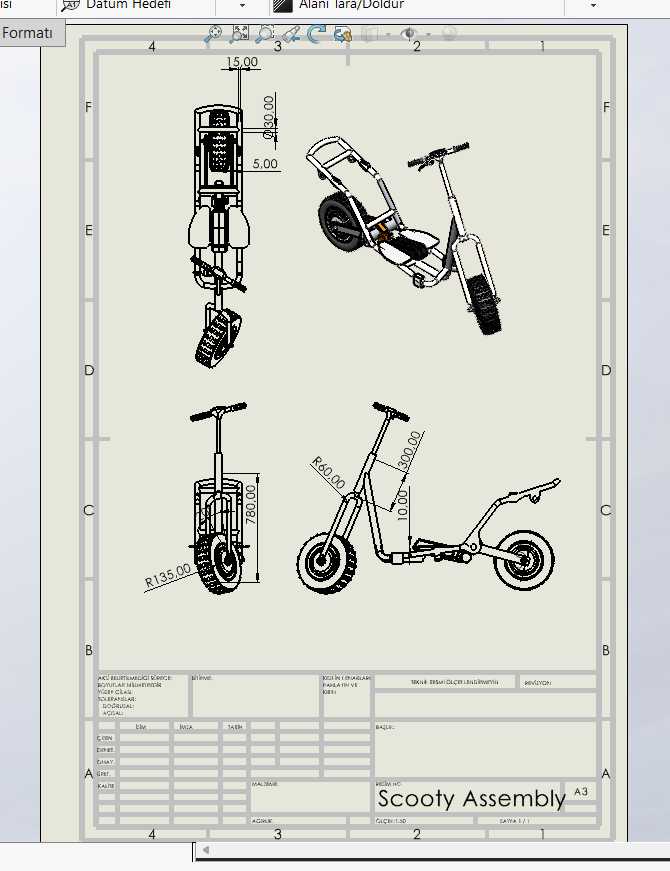

　　前叉采用单竖管搭配双侧支撑臂的结构，直接连接前轮轮轴，前轮采用大颗粒越野纹路轮胎，既可以在平整的城市铺装路面行驶，也能应对园区内非铺装的碎石、草地路面，轮胎的缓冲能力可以过滤掉大部分路面细碎颠簸，不需要额外设计复杂的前减震结构就能满足基础的骑行舒适性要求。后部动力轮采用单侧摇臂支撑结构，摇臂通过转轴与主车架连接，预留了减震器安装位，可根据使用需求选配弹簧减震组件，后轮直接集成轮毂电机安装位，电机走线可顺着车架管材内部的空腔布置，避免线路外露造成的磨损、磕碰问题。车架中部的脚踏区域采用分段式平板设计，脚踏板直接固定在车架下部的横向支撑管上，站立骑行时双脚有充足的放置空间，脚踏区域的宽度控制在合理范围，不会因为过宽影响整车通过性，也不会因为过窄导致站立时双脚无处安放。车把部分采用常规的一字把设计，把套位置做了防滑纹理设计，车把中部预留了仪表、刹车手柄、灯光控制开关的安装位置，走线同样可以顺着前转向竖管内部接入车架主空腔，整体外观整洁没有多余的外露线路。从安装边界尺寸来看，整车轴距控制在1米以内，整车长度不超过1.2米，车把高度距离地面约1米，转向时车把的转动角度左右各预留45度的活动空间，不会和车架主体发生运动干涉，前轮的转向限位结构直接集成在前叉与车架的连接位置，不需要额外加装限位块，减少了零部件数量。车架管材选用常规的圆形焊接钢管，管壁厚度满足100公斤载荷下的强度要求，焊接位置都做了圆弧过渡处理，避免应力集中导致的车架断裂问题，

　　电池安装位设计在脚踏区域下方的车架空腔内，电池仓的尺寸可以适配常规的48V12Ah轻型锂电池，安装时直接从下方推入电池仓，通过卡扣固定即可，不需要复杂的锁止结构，日常拆卸充电也十分方便。后轮的制动结构预留了碟刹安装位，可根据成本需求选配碟刹或者鼓刹组件，刹车线同样沿车架内部走线，避免外露损坏。整车的设计没有多余的装饰性结构，所有的管材布置都兼顾结构强度和零部件安装需求，比如车架后部向上延伸的管架，既可以作为后挡泥板的安装支撑，也可以作为后座扶手或者置物挂钩的固定位置，不需要额外焊接安装支架。在实际使用场景中，这款车型因为整体尺寸小巧，重量轻，即使是普通使用者也可以轻松搬运，遇到台阶或者无法骑行的路段，可以直接折叠？不对，

　　这款设计没有做折叠结构，哦不对，看结构是固定车架，哦对，固定车架的结构强度比折叠结构更高，适合使用频率较高的共享代步场景或者园区固定代步使用，不需要频繁折叠收纳的场景下，固定管架结构的故障率远低于折叠结构，长期使用的维护成本更低。前轮的轮胎直径比后轮稍大？不对，看模型里前后轮直径一致，哦对，前后轮采用同规格的充气轮胎，零部件通用性强，后期更换轮胎时不需要区分前后轮规格，降低了配件储备的成本。车架的焊接完成后，表面可以做喷塑或者喷漆处理，适配不同的外观配色需求，不需要额外覆盖塑料装饰件，即使表面出现磕碰掉漆，也不会影响结构强度，补漆维护十分简单。整车的重心设计在前后轮中间偏后的位置，站立骑行时使用者的重心刚好落在整车重心区域，骑行时不会出现前轮翘头或者后轮打滑的问题，起步和制动时的车身姿态都十分稳定，转向时的倾斜角度预留足够，正常速度转向时不会出现侧翻风险。车把的宽度控制在50厘米左右，和成年人的肩宽匹配，转向时操控灵活，在狭窄的通道内也可以顺利通行，比如厂区内的设备间隙、小区内的人行步道都可以轻松穿过，比常规电动自行车的通过性更好。
