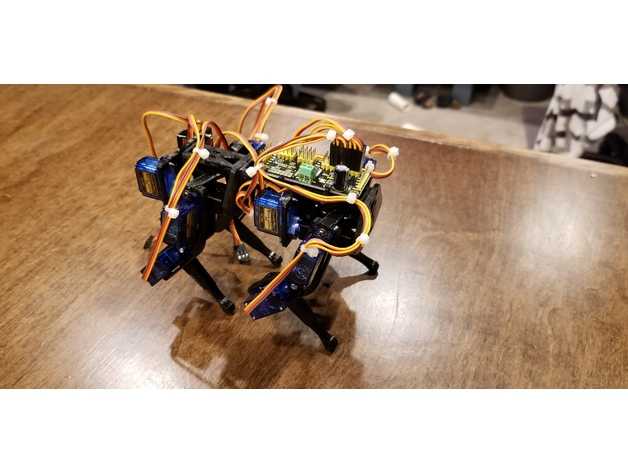

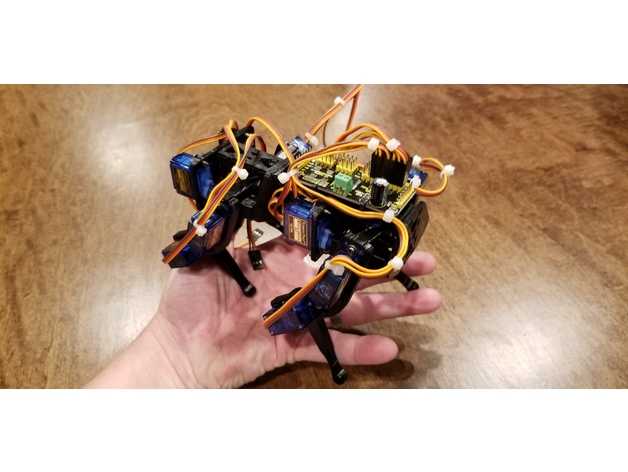

这款微型四足仿生行走机构的设计,最初是面向桌面级仿生机器人教学验证、小型嵌入式开发实训场景开发的,整体结构完全围绕小尺寸舵机的出力特性做匹配,没有照搬工业级四足机器人的冗余结构,所有关节的受力路径都做了最短化处理,避免细长连杆带来的传动间隙累积。从实际应用场景来看,这类小型四足机构既可以作为高校机器人工程专业的嵌入式开发实训载体,供学生调试步态算法、验证姿态传感器融合逻辑,也可以加装微型摄像头、环境传感器后,完成狭小管道内部探查、桌面级物品轻载转运的功能,相比轮式小型移动机构,它的越障能力更强,能够跨越高度不超过自身站立高度三分之一的障碍物,在不平整的桌面、带缝隙的格栅台面都能保持稳定行走姿态。

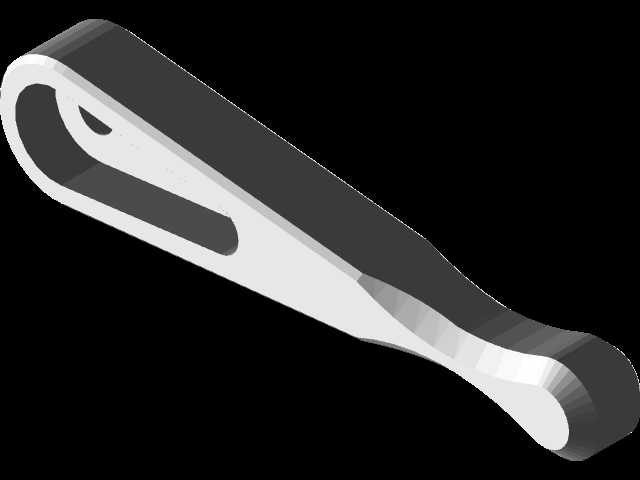

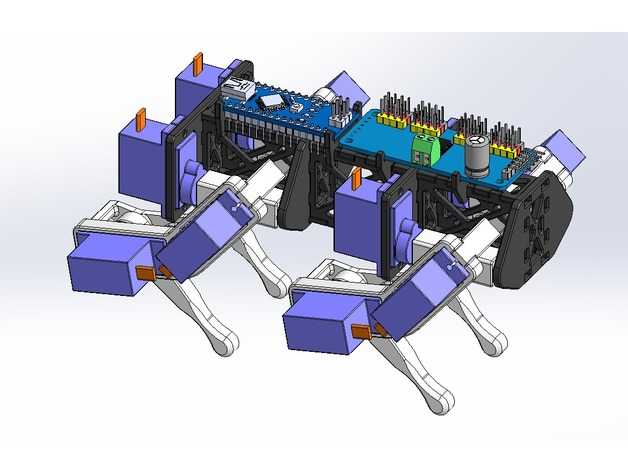

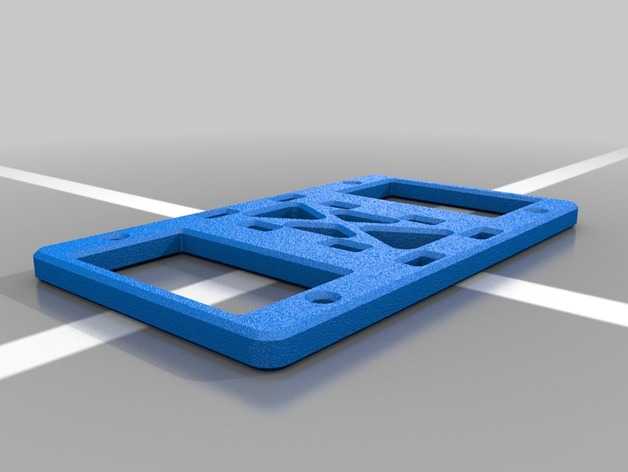

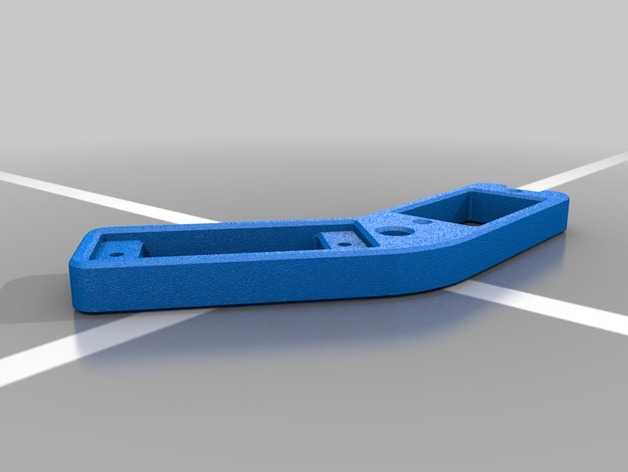

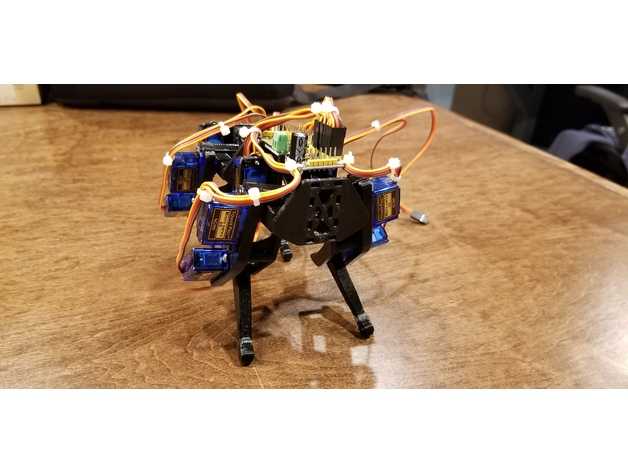

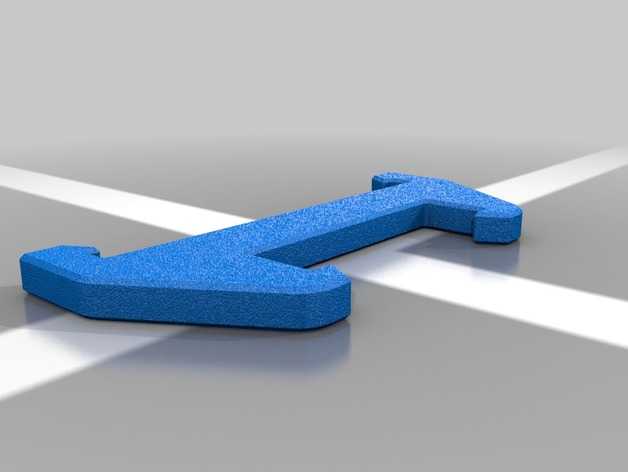

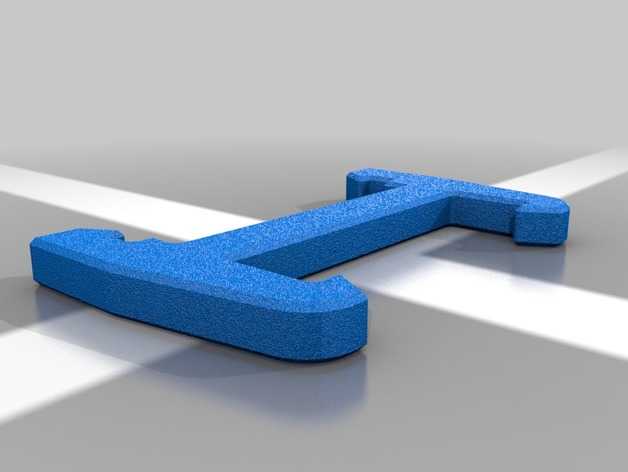

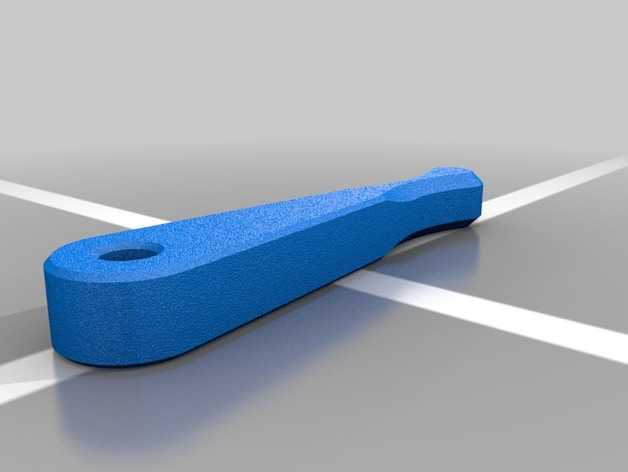

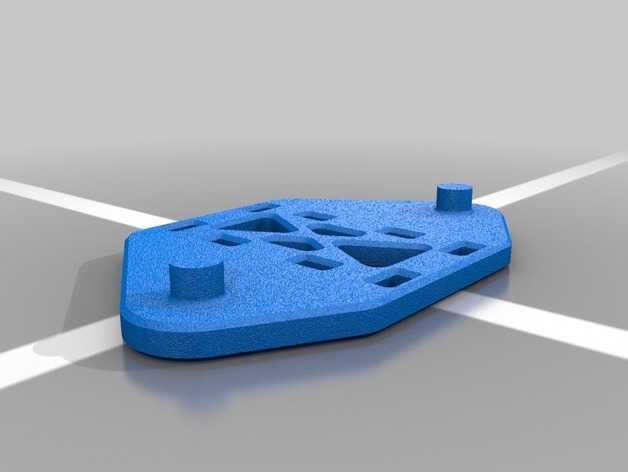

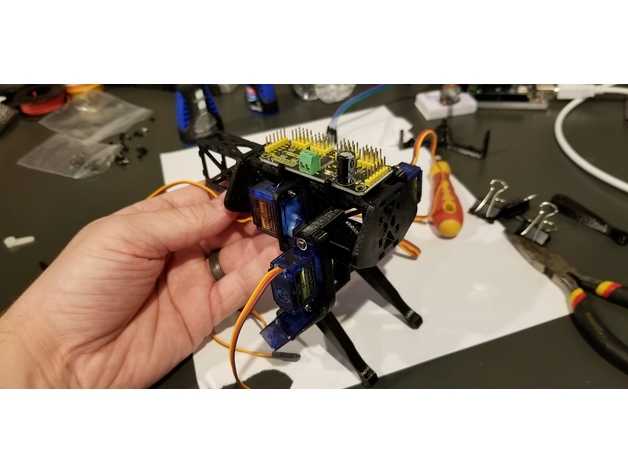

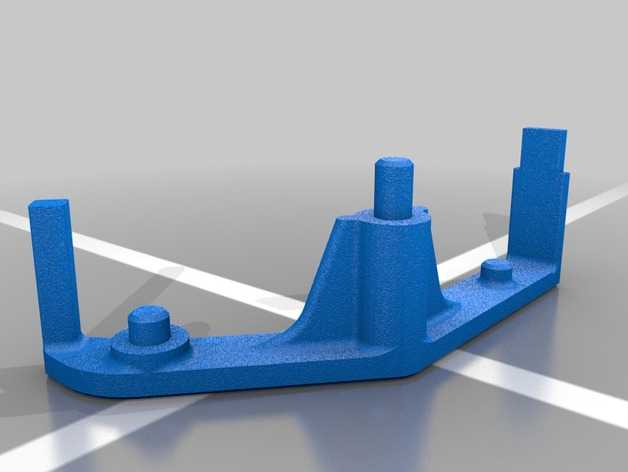

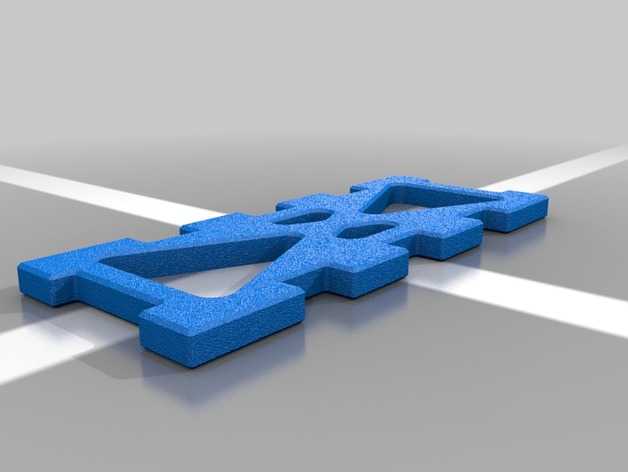

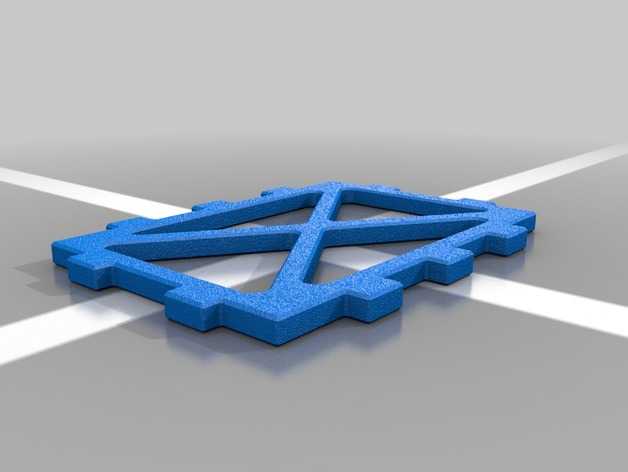

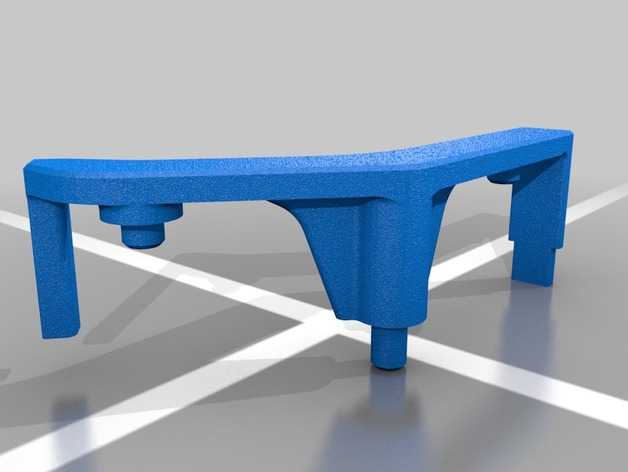

设计过程中最先敲定的是腿部的连杆布局,没有采用复杂的并联腿结构,而是选用了最适合微型舵机驱动的两自由度串联腿构型,每条腿配置两个舵机分别负责髋关节前后摆动、膝关节上下抬升,四条腿一共八个驱动单元,控制逻辑的复杂度刚好适配常规的8路舵机控制板,不需要额外扩展驱动模块,整体布线也沿着腿部连杆的走线槽布置,所有杜邦线都用线卡固定在连杆外侧,避免行走过程中关节活动拉扯线缆造成接触不良。机身主体的控制板安装位做了沉台设计,控制板嵌入机身框架内部,既降低了整体重心高度,也能避免行走过程中剐蹭到周边物体损坏元器件,电池仓布置在机身中心位置,重量均匀分配到四条腿的受力支点上,不会出现单侧偏重导致的行走跑偏问题。
从安装边界尺寸来看,整机站立状态下的长度不超过150mm,宽度不超过100mm,站立高度约80mm,所有腿部关节的活动范围都做了机械限位,髋关节前后摆动的最大角度为45度,膝关节抬升的最大角度为60度,避免舵机超行程转动堵转烧坏,舵机的安装孔位完全匹配市面上通用的9g微型舵机安装尺寸,替换维修不需要额外做结构改装,连杆之间的铰接点采用微型铜套做转动副,相比直接用螺丝铰接的结构,转动阻尼更均匀,长时间运行也不会出现磨损松旷的问题。

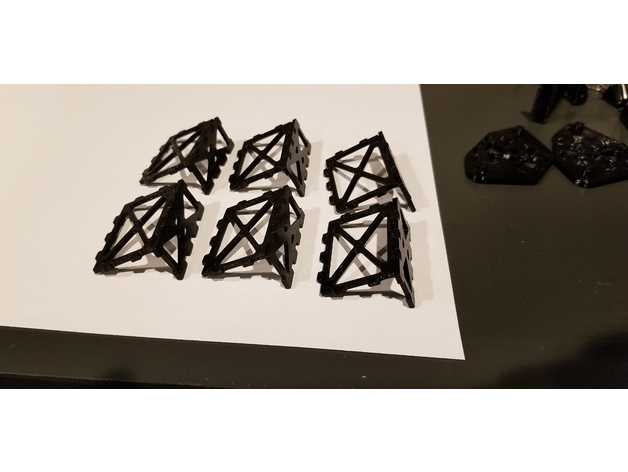

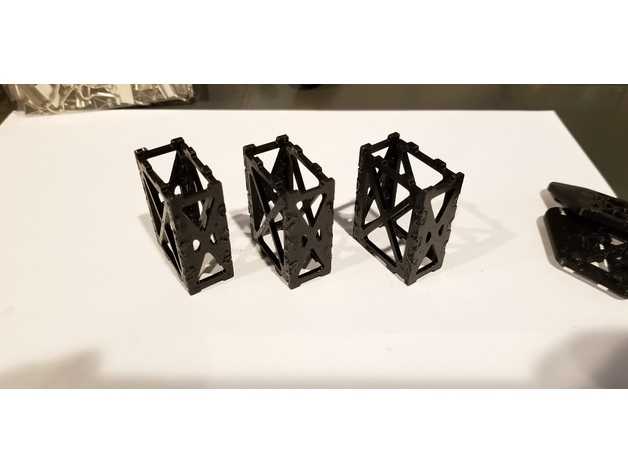

步态调试层面,这套结构默认适配爬行步态,即对角两条腿同步抬升、前移、落地,依次循环完成行走动作,不需要复杂的动力学解算就能实现稳定行走,对于入门开发者非常友好,同时机身预留了IMU传感器的安装位,有开发能力的使用者也可以加装姿态传感器,实现动态平衡调整、小跑步态的调试,甚至可以加装蓝牙模块实现手机端遥控操作。结构件的设计全部采用等壁厚设计,壁厚统一为2mm,既满足3D打印的工艺要求,不会出现打印翘曲、填充不足的问题,也把整机重量控制在合理范围内,不会给舵机带来额外的负载压力,所有棱角位置都做了R2的圆角处理,既避免组装过程中划伤手,也减少了行走过程中磕碰障碍物的卡滞概率。
在实际功能验证中,这套结构的单腿负载能力可达200g,整机搭载电池、控制板、传感器后的总重量控制在180g以内,舵机留有足够的出力余量,连续行走过程中不会出现舵机过热、腿部发软的问题,足端采用半球形橡胶脚垫,既增加了和接触面的摩擦力,也能缓冲落地时的冲击力,减少行走过程中的震动传递到机身控制板,提升传感器采集数据的稳定性。机身顶部预留了通用的安装孔位,可以根据使用需求加装不同的功能模块,不需要重新打孔修改结构,拓展性完全覆盖日常教学、DIY开发的使用需求,整体结构没有复杂的异形曲面,加工门槛极低,不管是3D打印制作原型,还是开模做小批量生产,都能控制较低的制造成本。
