3D打印喷漆作业管道夹持固定支架

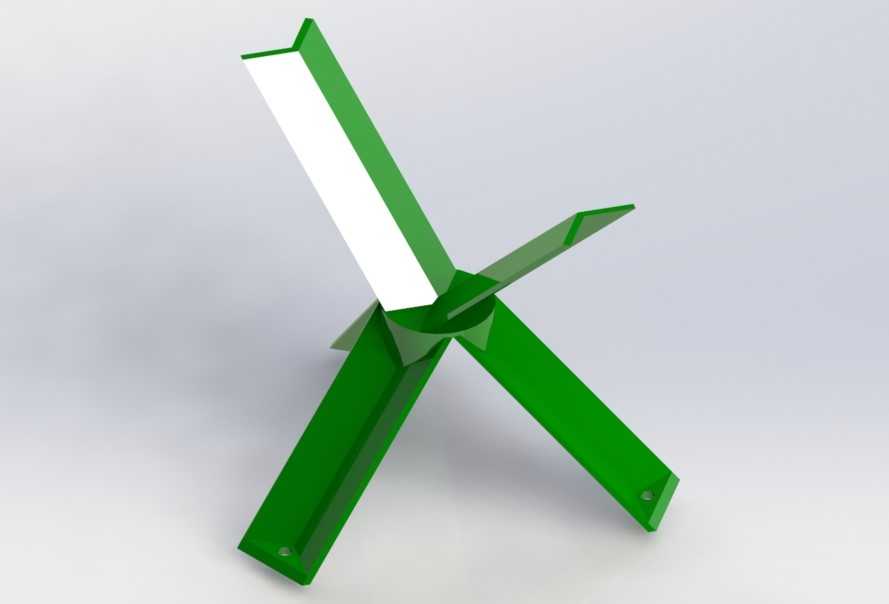

　　在五金件、小型管材的表面涂装作业场景里，待喷涂工件的固定一直是影响漆面质量的关键环节——传统夹持工具往往和工件表面接触面积大，喷涂后接触位置会留下明显的漆痕、压痕，需要后续补漆处理，不仅增加工序耗时，补漆区域的漆面附着力、色泽一致性也很难和整体漆面匹配，尤其针对小批量定制管材、异形截面型材的喷涂作业，常规台钳、卡爪类夹具很难适配不同管径的装夹需求，装夹调整耗时久，还容易刮伤工件基材表面。这款喷漆用夹管工具正是针对这类涂装作业痛点开发的专用工装，整体采用交叉式X型支撑结构，四个支撑臂向外延伸展开，单臂采用带加强筋的槽型截面设计，在保证结构刚性的同时尽可能缩减自身重量，适配FDM等主流桌面级3D打印工艺的成型特性，

　　打印过程无需额外添加支撑结构，打印完成后仅需简单去除底部打印 raft 即可直接投入使用，无需二次机加工或装配调整。从实际使用逻辑来看，该工具的核心设计思路是尽可能缩减与待喷涂工件的接触面积，四个支撑臂的端部仅保留极小的支撑点位，将待喷涂的管材、型材架离作业台面，让漆雾可以均匀覆盖工件的所有外表面，不存在传统夹具的遮挡盲区，喷涂过程中无需反复拆卸翻面调整装夹位置，一次装夹即可完成全周漆面喷涂，有效减少补漆工序的工作量。支撑臂的夹角经过反复调试，可适配多种常规直径的圆管、方管以及小型异型材的放置，工件放置在交叉结构的中心区域即可依靠自身重力保持稳定，无需额外的锁紧结构，取放工件的操作效率远高于传统螺栓锁紧类夹具。

　　从安装边界与尺寸适配来看，该工具整体展开尺寸适配常规桌面喷涂作业台的操作空间，底部四个支撑脚的接触点做了小面积平面处理，放置在工作台面上不会出现滑移、侧翻问题，支撑臂的长度经过优化，既保证了架高工件后漆雾不会在工件下方形成积液，也不会因为臂展过长导致打印耗时增加、结构刚性下降。槽型截面的臂身设计在减少打印耗材用量的同时，可有效避免打印过程中的翘曲变形，臂身的壁厚设置兼顾了3D打印的成型可靠性与工装的重复使用寿命，日常使用中可耐受常规喷漆作业的溶剂接触，不会出现普通PLA打印件常见的溶剂腐蚀脆裂问题，可重复用于多批次工件的喷涂作业。不同于常规工业涂装线的专用挂具，这款夹管工具更适配小批量打样、维修件补漆、DIY创作等灵活作业场景，

　　无需配套悬挂链条、挂架等辅助设施，直接放置在通风橱、喷涂作业台上即可使用，对于没有专用涂装挂具的小型加工坊、个人工作室来说，可有效解决小管径工件喷涂的装夹难题，减少漆面瑕疵的产生，提升喷涂作业的成品率。在实际建模过程中，结构的倒角处理、臂身的拔模角度都做了针对性优化，所有棱角位置都做了小半径圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也防止使用过程中尖锐棱角刮伤操作人员、刮花工件表面，支撑臂端部的支撑点位做了微小的凸点设计，进一步缩小与工件的接触面积，让漆痕的影响降到最低，即使接触位置留下微小的漆点，也仅在工件的非外观面或边缘位置，基本不影响整体漆面的外观质量。
