桌边夹装式水杯耳机一体式承托支架

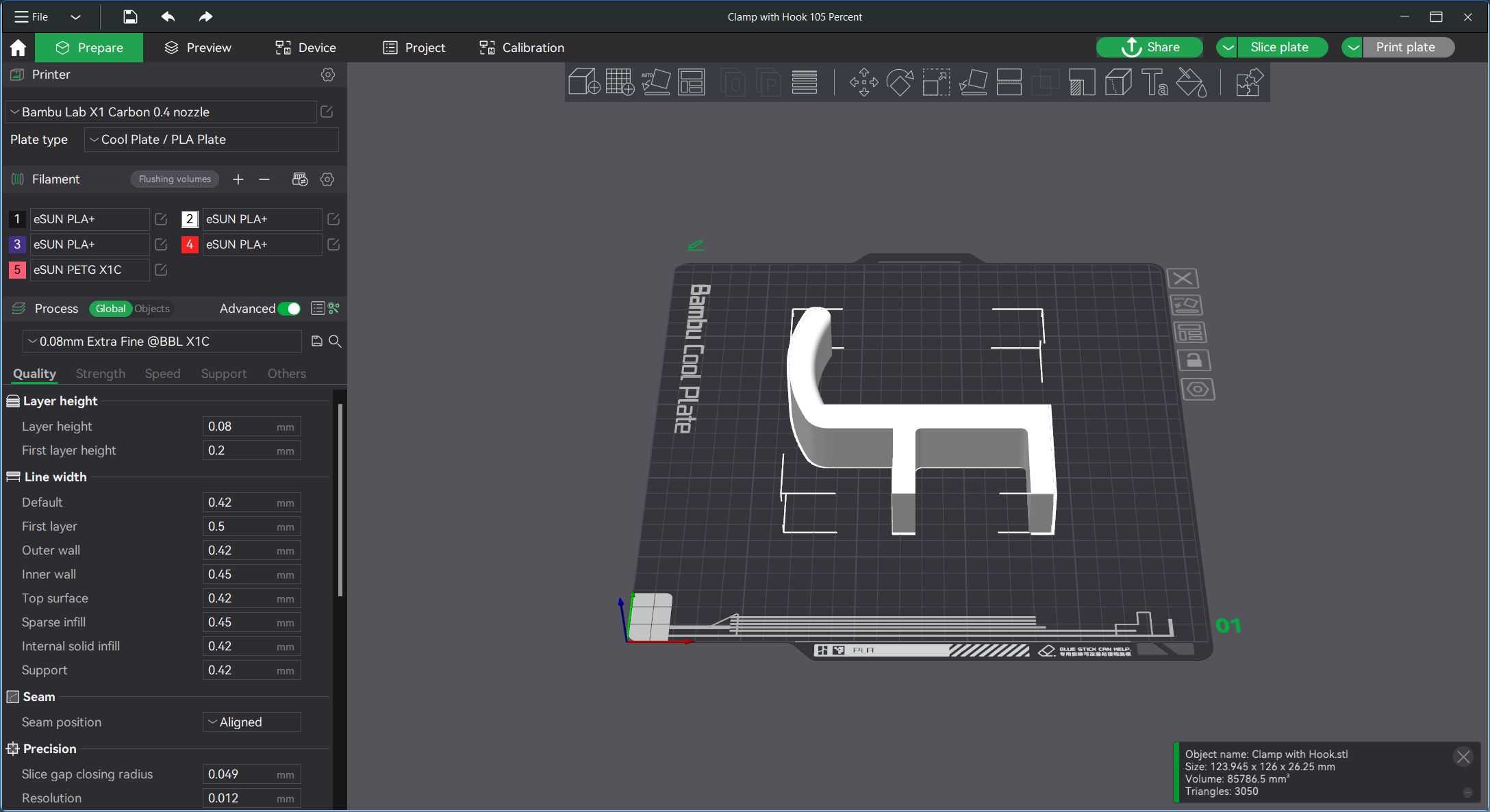

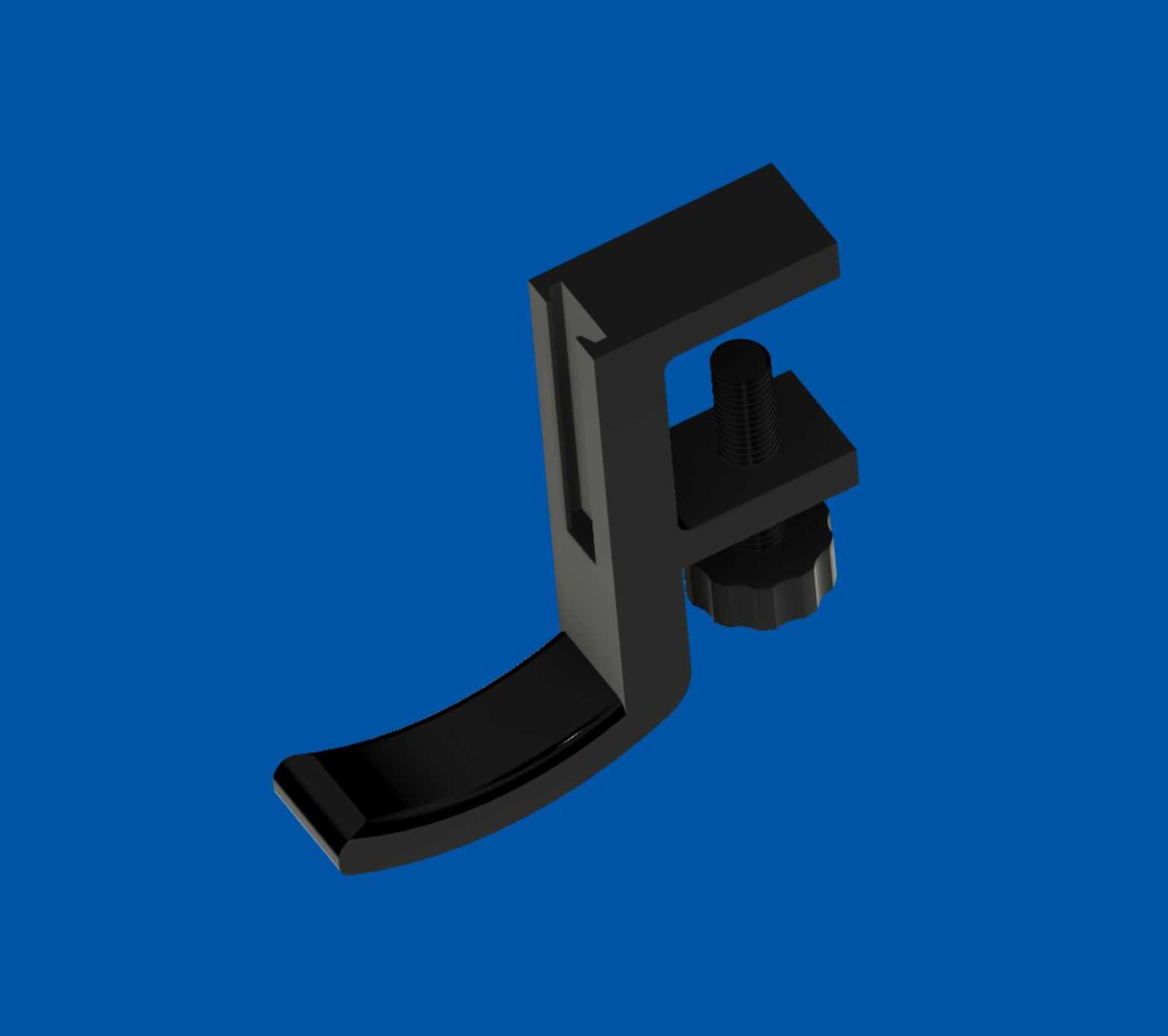

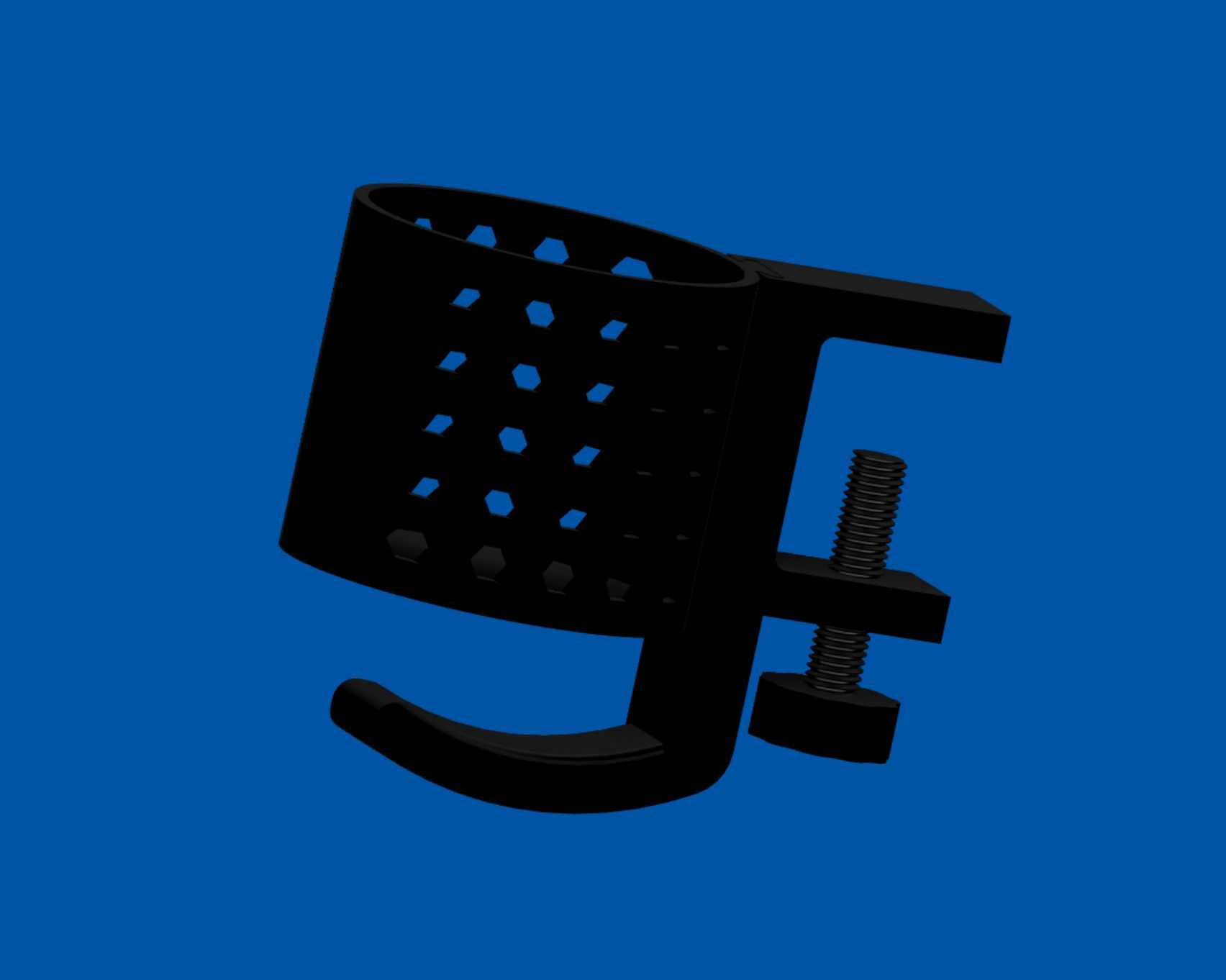

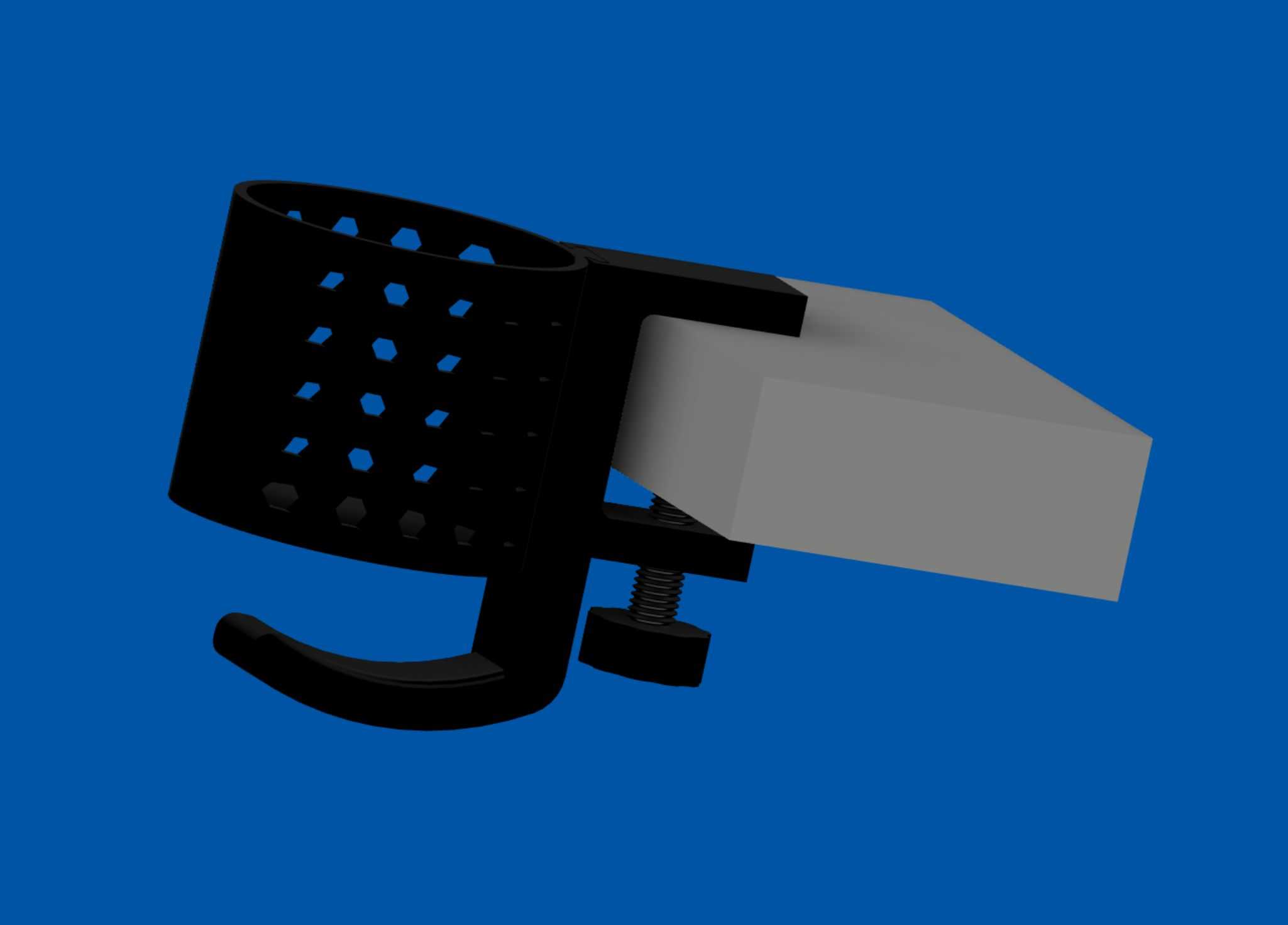

　　日常办公与桌面作业场景中，桌面空间占用杂乱是长期存在的痛点，常规水杯直接放置在桌面易被碰倒造成设备进水、文件浸湿的风险，耳机随意摆放则容易出现线材缠绕、耳罩被桌面硬物刮蹭的问题，这款夹装式桌边支架正是针对这类桌面收纳痛点开发的实用结构件。结构设计上采用分体互锁的组合形式，将夹持固定模块与承托模块拆分为两个独立加工单元，拆分后的零件无复杂悬空结构，无需额外添加打印支撑即可完成加工，两个单元通过滑槽互锁滑动拼接，拼接后形成稳固的单一整体，不存在额外的装配松动间隙，避免长期使用后出现承托晃动的问题。夹持端采用C型夹结构作为核心固定形式，夹体的开合调节范围可适配10mm至50mm厚度的桌板，覆盖常规密度板办公桌、实木桌、钢木复合桌、

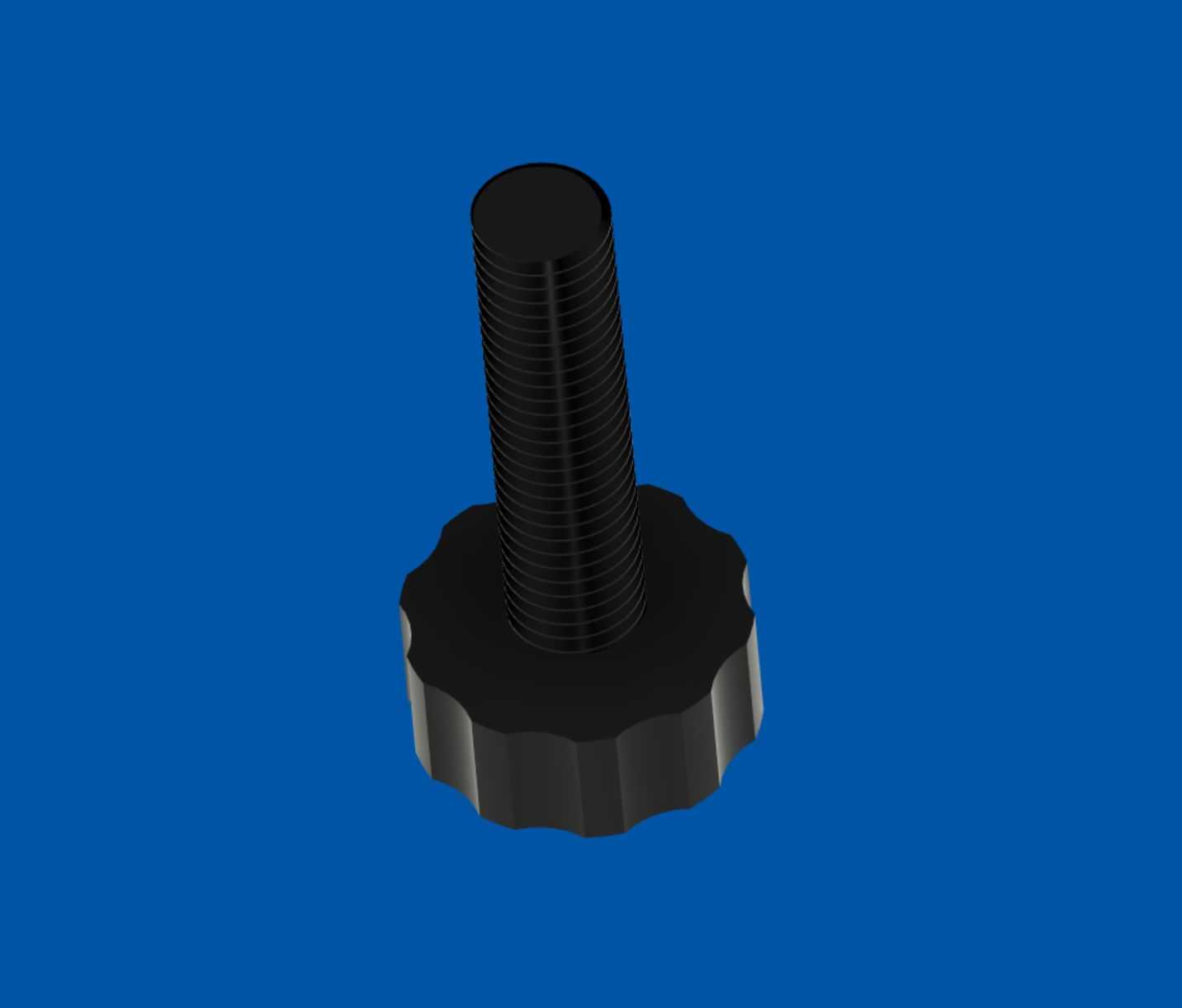

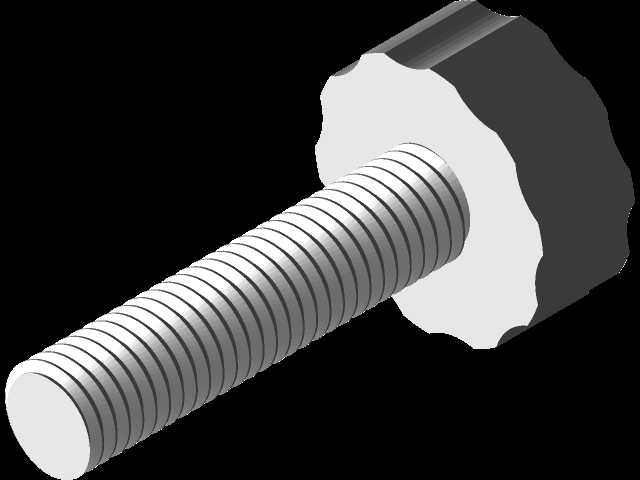

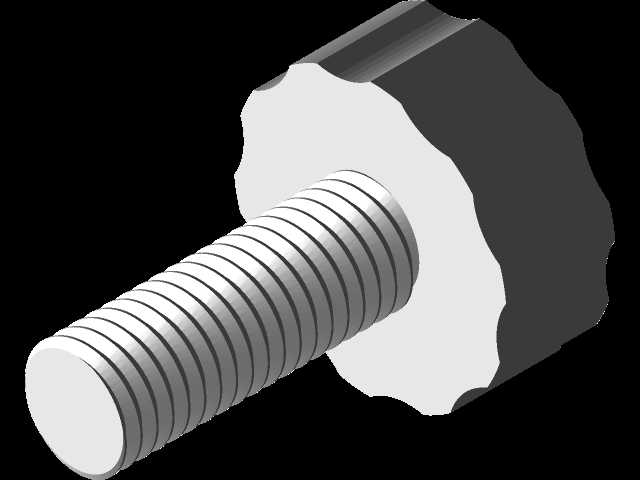

　　钢化玻璃桌等绝大多数常见办公桌面的边缘厚度，适配场景广泛。C型夹的下侧接触面做了防滑层贴合设计，防滑层可增大夹体与桌板下表面的静摩擦系数，避免放置重物后支架沿桌板边缘滑移脱落，同时防滑层的软质特性可避免夹装过程中夹体硬接触刮花桌板表面涂层。夹体的锁紧采用M12x1.75mm规格的标准螺栓作为锁紧件，配套设计了两种不同长度的螺栓锁紧行程，可根据桌板实际厚度选择对应螺栓，避免螺栓过长导致锁紧后余留过长杆段造成磕碰，或螺栓过短无法锁紧厚桌板的问题；螺栓锁紧端做了圆弧过渡处理，锁紧时接触面压合均匀，不会在桌板表面留下集中压痕，日常使用无需过度拧紧螺栓即可达到足够的夹持力，避免长期过度锁紧导致夹体出现塑性变形。承托区域做了双功能分区设计，

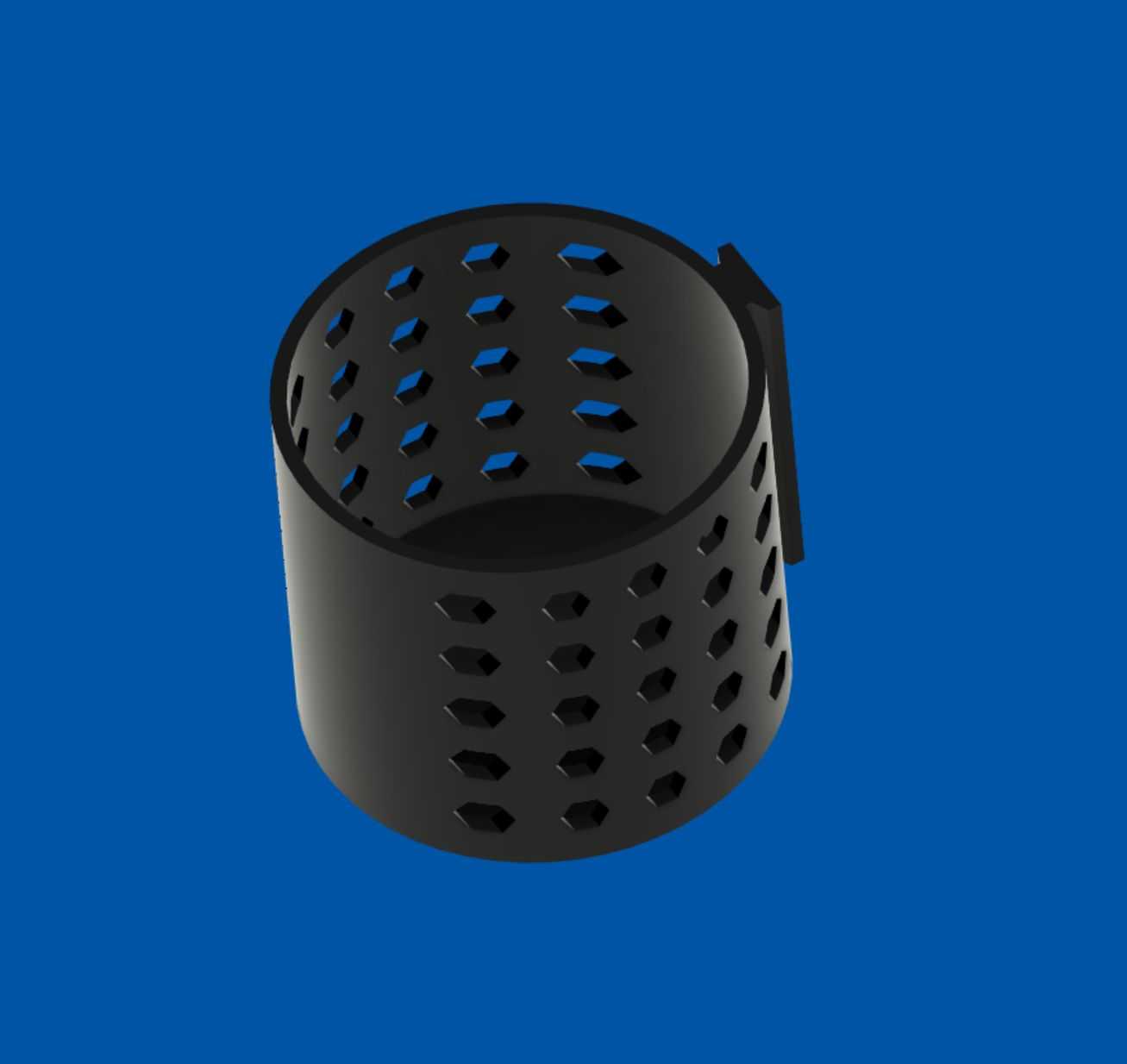

　　其中杯架承托位的内圈直径适配80mm直径的容器，可稳定放置1升容量的常规饮用水瓶，同时也能兼容直径75mm以内的常规饮料杯、马克杯等容器，杯架内侧做了浅限位凸边，容器放置后不会因桌面轻微晃动出现滑移脱落；耳机承托位设置在支架上部，采用竖向挂装结构，挂臂长度适配常规头戴式耳机的头梁宽度，挂臂边缘做了圆角钝化处理，挂放耳机时不会刮蹭耳机头梁的皮质或织物包覆层，取放动作顺畅无卡滞。安装使用时无需在桌板上打孔破坏原有桌面结构，只需将C型夹卡在桌板边缘，调整到合适的伸出位置后拧紧锁紧螺栓即可完成固定，支架整体向桌外方向伸出，完全不占用桌面有效使用空间，可将桌面的水杯、耳机这类高频使用物品转移到桌侧区域，释放桌面操作空间用于放置键盘、图纸、

　　加工工件等作业物品。结构强度上，整体采用等壁厚设计，壁厚均匀性控制在合理区间，加工过程中不会出现壁厚差过大导致的冷却变形问题，承托部位做了局部加强筋处理，在不增加整体壁厚、不额外增加整体重量的前提下，提升承托位的抗弯折能力，满负载放置水杯与耳机时，承托臂的形变量控制在可接受范围内，长期使用不会出现永久变形。细节设计上，所有外露棱边均做了R1以上的圆角处理，不存在尖锐边角，日常取放物品、调整支架位置时不会划伤手部；夹体与杯架的拼接滑槽做了间隙配合公差设计，拼接时可顺畅滑入，拼接后无明显旷量，不需要额外粘接即可达到使用强度，若需提升整体连接刚性，也可在拼接缝处施加少量结构胶进行辅助固定。这款支架既适用于日常办公桌面的收纳整理，也可用于小型加工操作台、实训工作台、3D打印设备旁的操作桌等场景，解决桌面空间不足、物品摆放杂乱的实际问题，结构简单可靠，加工难度低，无需复杂的后处理工序即可投入使用。
