1/4英寸线轴杆支撑镂空加强安装支架

　　这款支撑件的核心应用场景，是桌面级线材收纳、小型加工设备旁侧的线材导向工位，主要针对直径1/4英寸的穿杆做承托，杆体可穿装多轴线轴，在3D打印设备走线、小型电子装配工位的焊锡丝/导线收纳场景中，能有效规整线材走向，避免线轴散落、线材拖拽缠绕导致的作业干扰。从实际使用逻辑来看，该支架不需要额外做复杂的预埋固定，仅需通过侧端的安装基面贴合设备框架或工作台立面，即可完成固定，适配桌面型加工设备的改装需求，用户可根据实际安装面的孔位情况，对安装端做适配性的孔位调整，不需要改动主体承托结构即可完成适配。

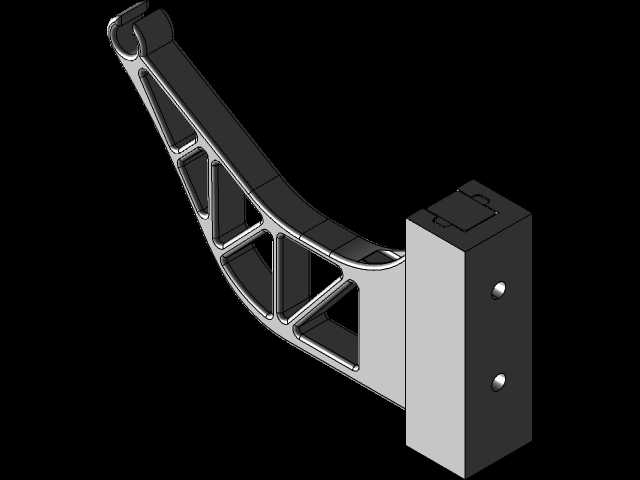

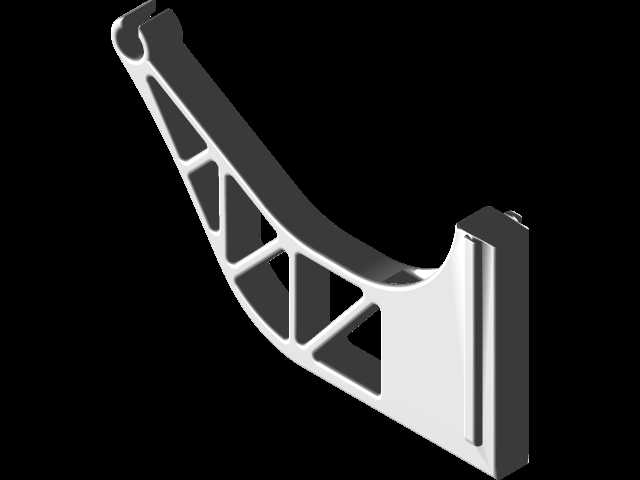

　　结构设计上，主体采用弯臂式承托构型，上端设置开口式卡接槽，可直接卡入1/4英寸的承杆，不需要额外的紧固件锁死即可限制杆体的径向位移，取放线轴时可直接将杆体从卡槽中抬出，操作便捷性远高于封闭环式的穿杆支架。弯臂的内部采用三角形镂空加强筋布局，这种结构并非为了外观造型做的装饰性设计，而是在控制整体壁厚、降低零件自重的前提下，最大化提升弯臂的抗弯折刚度——线轴满载时，杆体传递到支架的载荷是垂直向下的静载荷，三角形筋格可将载荷均匀分散到整个弯臂截面，避免局部应力集中导致的臂体弯折断裂，相比实心弯臂结构，镂空设计可减少近六成的材料用量，同时保持同等载荷下的形变量控制在0.1mm以内，完全满足小型线轴的承重需求。

　　安装边界方面，支架的固定端为平直立面，设置有两道平行的定位凸棱，凸棱可卡入安装面的预留槽位，实现安装时的快速定位，避免锁紧紧固件时支架出现偏移。固定端的整体厚度适配常规的铝型材框架安装槽尺寸，不需要额外加装转接件即可固定在2020/3030系列铝型材的侧面，也可通过自攻螺丝直接固定在木质工作台、塑料设备外壳的立面。弯臂的外伸长度经过适配性设计，满载线轴时，线轴的最外侧边缘与安装基面的距离足够预留出线材的拖拽空间，不会出现线材与安装面摩擦导致的外皮磨损问题。弯臂的弧度经过反复校核，当杆体卡入上端卡槽后，线轴的转动中心与安装基面的垂直距离，可保证线轴转动时不会与安装面、支架筋位发生剐蹭，线轴出线时的阻尼均匀，不会出现卡滞、跳轴的问题。

　　从实际使用的拓展性来看，该支架的承托槽尺寸可根据实际使用的杆径做小幅修调，镂空筋位的间隙也可作为扎带的穿装位，用于固定线材导向管、传感器线缆等附属配件，不需要额外在支架上打孔即可拓展附属功能。零件的壁厚设计兼顾了3D打印制作与机加工制作的工艺性，若采用FDM工艺打印，无需添加支撑即可完成整个零件的成型，筋位的厚度设置在2mm以上，避免打印时出现填充不足、结构强度不够的问题；若采用铝板铣削加工，镂空区域的转角半径设置为标准铣刀半径，不需要做特殊的电极加工即可完成铣削成型，加工成本可控。在长期使用场景下，支架的受力点集中在卡槽与弯臂的衔接位置，该位置做了局部加厚处理，圆角过渡避免应力集中，即使长期满载线轴反复取放，也不会出现衔接处开裂的问题。
