卧式10立方液化石油气储存罐体结构

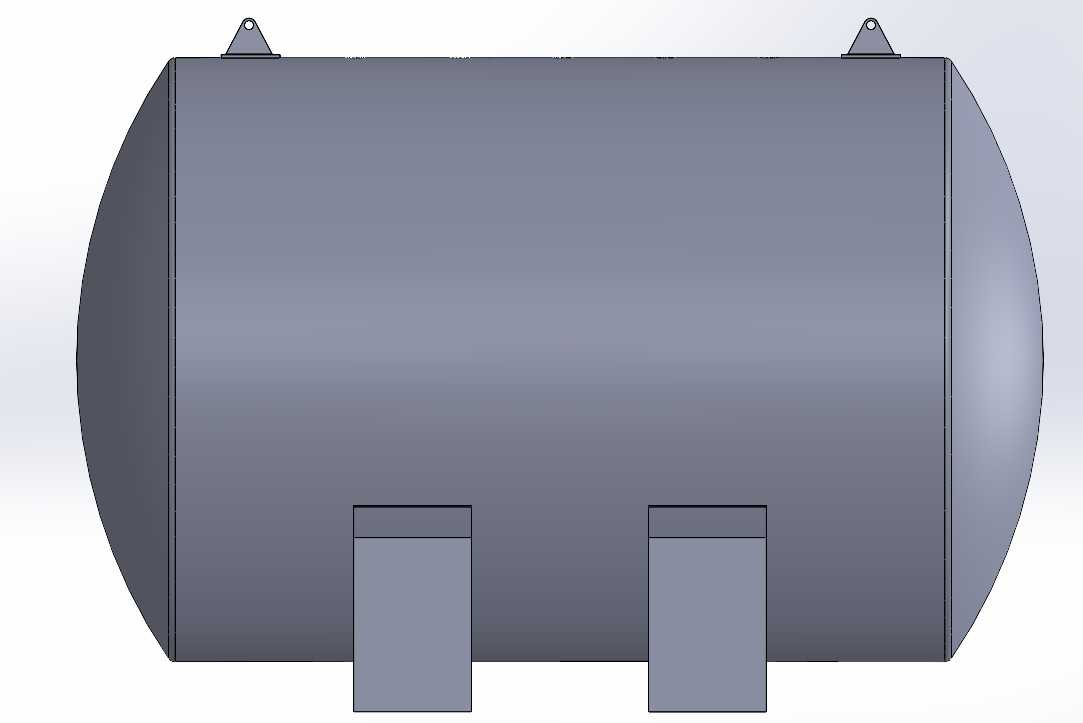

　　在城镇燃气配送站点、中小型工业燃气供气站、厂区内部燃气中转储存区域，这类10立方容积的卧式液化石油气储罐是核心储运承压设备，承担着液化石油气的临时储存、稳压缓冲、向外管网稳定供气的作用，区别于大型立式储备库储罐，小容积卧式罐更适配用地紧张、供气规模中等的场景，安装时不需要过高的吊装作业空间，日常巡检、附件维护的作业高度也更符合常规操作需求。从结构设计逻辑来看，罐体主体采用标准椭圆封头对接圆柱形筒身的结构，这种结构组合是中低压储运压力容器的成熟选型，椭圆封头的曲面过渡能有效分散内部介质压力带来的应力集中，避免直边段与筒身连接位置出现长期应力疲劳，筒身采用等壁厚卷制焊接工艺，所有焊缝位置都预留了无损检测的作业余量，

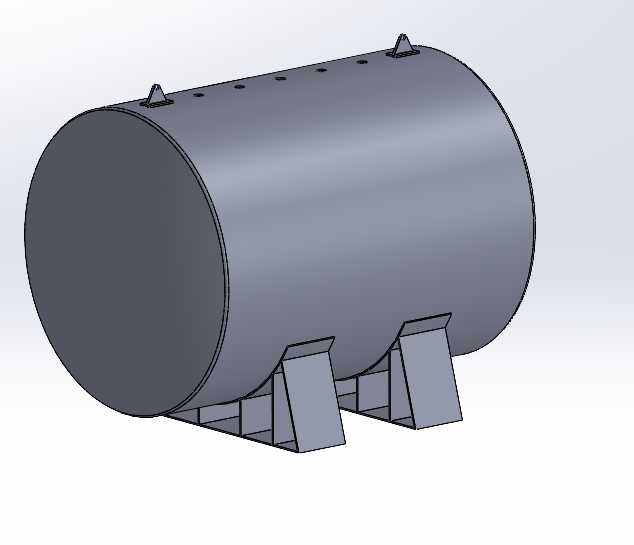

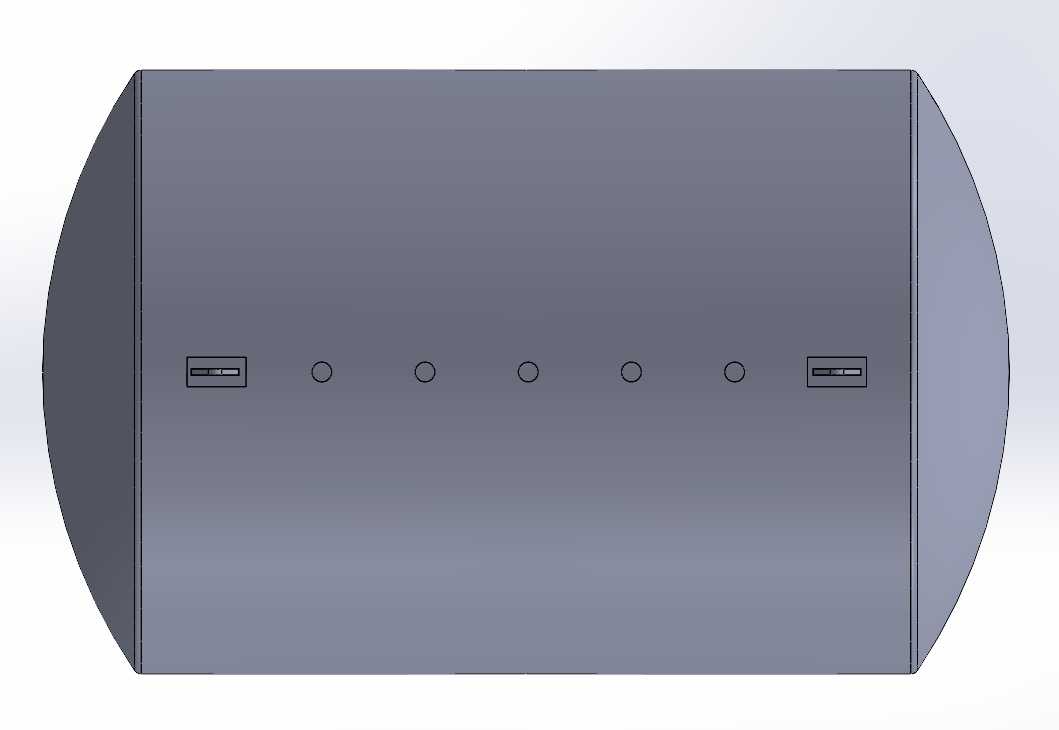

　　建模时严格按照承压容器的壁厚均匀性要求处理，没有出现局部壁厚突变的结构，避免承压运行时出现应力薄弱点。罐体顶部设置的多个开孔对应不同的功能接口，分别用于安装安全阀、压力表、液位计、进出液管路、气相平衡管路，开孔位置避开了筒身的主焊缝区域，同时按照开孔补强的设计要求，在开孔周边做了补强圈结构的预留，保证开孔位置的结构强度不低于筒体本体的强度要求，顶部的两个吊耳结构对称布置，重心与罐体吊装重心重合，满足设备出厂运输、现场安装吊装的受力要求，吊耳的焊接位置做了局部加厚处理，避免吊装时局部应力过大扯裂筒身外壁。罐体底部的鞍式支座是卧式储罐的标准支撑结构，两个支座沿罐体轴向对称布置，其中一个为固定支座，另一个为滑动支座，

　　这种设计是为了适配罐体在环境温度变化、内部介质温度变化时产生的热胀冷缩变形，滑动支座预留了轴向位移余量，避免温度应力传导到基础连接螺栓上造成结构损坏，支座的筋板布局采用三角形加强结构，能够均匀承载罐体自重加上满载液态介质的总重量，支座底部的安装底板预留了地脚螺栓连接孔，可直接与现场混凝土基础的预埋螺栓对接固定，安装边界清晰，不需要额外做复杂的基础适配改造。从实际使用的工况来看，这类储罐的设计压力对应液化石油气常温下的饱和蒸气压，建模时充分考虑了罐体的承压边界，所有转角位置都做了圆角过渡处理，没有尖锐的结构棱角，避免应力集中带来的安全隐患，罐体的外形尺寸适配常规的道路运输限界要求，整体运输时不需要做特殊的超限运输审批，

　　能够直接通过货运车辆运抵安装现场，降低运输环节的成本。在三维建模过程中，所有结构的配合关系都严格按照实际生产装配逻辑搭建，鞍座与筒身的接触位置完全贴合，吊耳与筒身的焊接面完全匹配，顶部接口的法兰尺寸符合通用管路附件的连接标准，后续如果要做管路布局设计、现场安装模拟、应力仿真分析，都可以直接在这个模型基础上拓展使用，不需要重新调整主体结构的尺寸比例。对于燃气场站的设计人员来说，这类模型可以直接用于场站总平布置的占位模拟，核对罐体与周边防火间距、操作通道宽度的匹配度，也可以用于对运维人员做结构讲解，直观展示罐体各个接口、支撑结构的位置与作用，相比二维图纸更有空间立体感，能降低非设计人员理解设备结构的门槛。
