多规格管道连接用法兰盘结构设计

　　在工业管路系统的搭建与运维场景中，法兰是实现管道与管道、管道与设备端口之间可拆卸刚性连接的核心承压部件，这套覆盖DN15到DN80全系列常用通径的法兰结构，完全适配民用给排水、小型化工流体输送、暖通空调循环管路、车间压缩空气支管路等多种低压流体输送场景的连接需求。从实际工程选型的角度出发，不同公称通径的法兰对应着不同管路流量的适配要求，DN15、DN20这类小通径法兰多用于仪表引压管、设备冷却水支管、小型气动控制管路的连接，DN25到DN40通径的法兰常应用在车间工艺分支管路、循环水供回水支管、小型泵组进出口连接位，DN50到DN80的法兰则适配主输送管路段、中型换热设备接口、稳压装置进出口这类通流需求更大的连接位置。

　　整套法兰的设计完全遵循钢制管法兰的连接尺寸规范，每个通径对应的螺栓孔分布圆直径、螺栓孔数量与孔径、法兰本体外径、密封面宽度、法兰厚度都经过严格的尺寸校核，确保同通径的法兰可以和市面上符合国标要求的配对法兰、阀门端口、设备接口实现无偏差适配，不会出现安装错位、螺栓无法穿入、密封面压合不匀的问题。设计过程中首先考虑的是不同压力等级下的结构强度冗余，低压流体输送场景下法兰本体的厚度取值在满足承压要求的前提下尽可能控制材料冗余，避免不必要的成本浪费，同时螺栓孔的位置度公差严格控制在机械加工允许的范围内，保证现场安装时不需要额外扩孔、修配就能顺利完成螺栓穿装。密封面采用突面结构设计，这种结构的密封面加工难度低，

　　现场安装时配合非金属垫片就能实现可靠的静密封，在1.6MPa及以下的工作压力下不会出现渗漏问题，同时突面结构的对中难度低，现场施工人员不需要借助专用对中工具就能快速完成两片法兰的对齐作业，有效缩短管路安装的施工周期。从安装边界来看，每个规格的法兰都预留了足够的螺栓操作空间，法兰外径的尺寸设计充分考虑了普通扳手拧紧螺栓时的操作余量，不会出现相邻螺栓间距过小导致扳手无法正常卡位的问题，法兰内孔和对应通径的管道外径采用焊接适配设计，不管是平焊连接还是承插焊连接都能找到对应的适配结构，现场焊接作业时法兰背面的结构设计预留了足够的焊脚空间，不需要额外切削加工就能完成满焊作业，保证焊接连接位的结构强度。不同通径的法兰螺栓孔数量做了梯度设计，

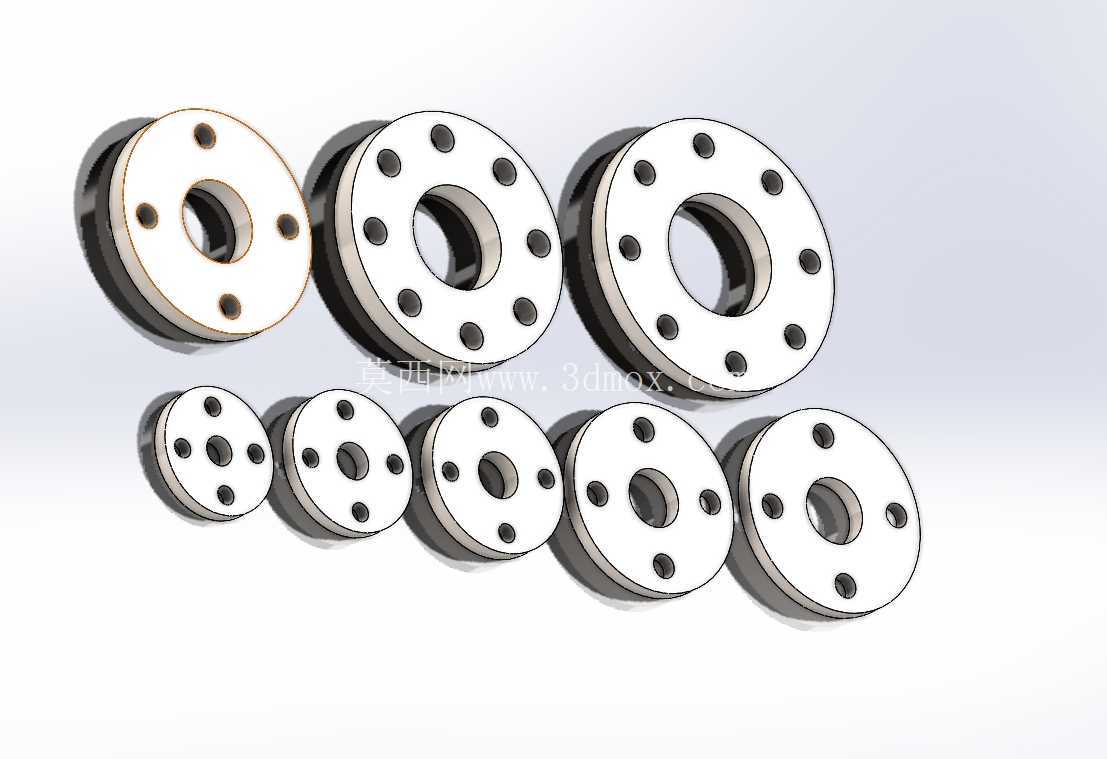

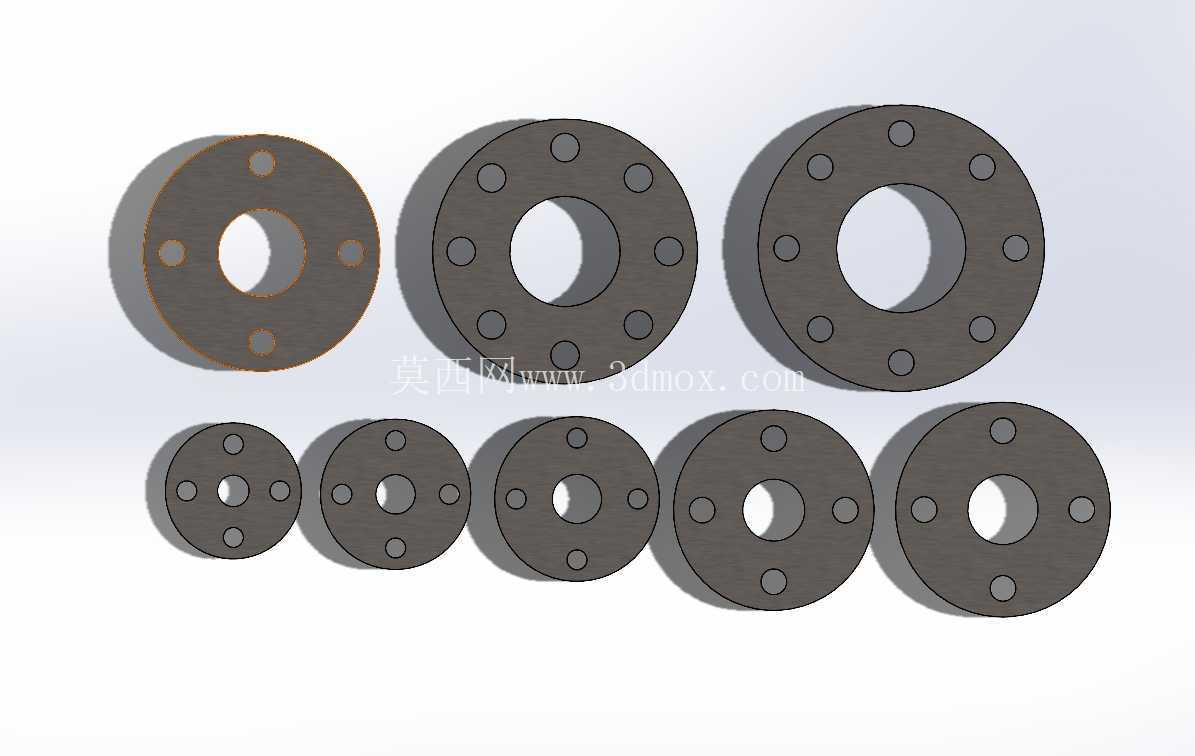

　　小通径法兰采用4孔均布设计，随着通径增大逐步增加到6孔、8孔均布，保证法兰圆周方向的压紧力均匀分布，避免出现局部压紧力不足导致的密封垫片压合不匀渗漏问题，螺栓孔的直径比对应规格的螺栓外径大1到2毫米，预留出足够的安装调整余量，抵消管路焊接施工时产生的微小尺寸偏差，降低现场安装的对位难度。在三维建模过程中，每个规格的法兰都采用参数化建模逻辑，法兰的各部分尺寸和公称通径做了参数关联，后续如果需要拓展其他压力等级或者其他通径的法兰模型，只需要修改对应参数就能快速生成新的结构，不需要重复绘制草图特征，有效提升同系列产品的设计效率。模型的细节处理上还原了实际加工后的倒角特征，法兰内外径的锐边都做了小尺寸倒角处理，既避免安装过程中锐边划伤施工人员，也能去除机加工产生的毛刺，和实际生产出来的零件外观完全一致，不管是用来做管路系统的装配干涉检查，还是用来做施工前的技术交底演示，都能直观还原法兰的实际安装状态，提前排查管路布局中可能出现的法兰和周边构件干涉、螺栓操作空间不足等问题，减少现场施工的返工概率。
