DN50DN100DN250PN16带颈对焊法兰结构

　　在工业管路系统的搭建过程中，法兰是实现管段之间、管段与阀门/仪表/设备之间可拆卸刚性连接的核心承压部件，本次涉及的三款不同公称通径的带颈对焊法兰，覆盖DN50、DN100、DN250三个常用管路规格，压力等级统一为PN16，可适配多数中低压工况下的流体输送需求。从实际应用场景来看，DN50规格常应用于车间工艺分支管路、仪表引压旁通、小型设备进出口连接，这类场景管路通径不大，但往往存在一定的压力波动，带颈结构的法兰能有效降低焊口位置的应力集中，避免管路振动带来的焊缝开裂问题；DN100规格是循环水系统、普通工艺物料输送的主流通径，在厂区公用工程管廊、设备间配管中使用量极大，统一的PN16压力等级可以和同压力等级的闸阀、减压阀、流量计直接匹配，无需额外配置变压转接件；DN250规格则多用于主输送管路、泵组进出口大流量段，这类位置管路自身重量较大，流体流动时的轴向推力更强，法兰颈部的锥度过渡结构可以将管路载荷均匀传递到法兰盘本体，避免螺栓受力不均引发的密封失效。

　　从功能特性上看，三款法兰均采用带颈对焊的结构形式，区别于平焊法兰，对焊结构的焊缝位于法兰颈部与管道的对接位置，焊接时可以实现管道与法兰的全熔透连接，焊接质量更容易通过射线探伤检测，密封可靠性远高于平焊结构，适合输送水、蒸汽、油品、弱腐蚀性化工介质等多种流体。法兰盘上的螺栓孔采用均布设计，安装时螺栓可以对称紧固，保证密封垫片受力均匀，密封面采用突面形式，适配常用的橡胶石棉垫、缠绕垫、四氟垫等标准密封件，无需定制特殊密封件即可完成装配。

　　设计过程中首先要匹配对应公称通径的管道外径，DN50适配外径57mm的无缝钢管，DN100适配外径108mm的无缝钢管，DN250适配外径273mm的无缝钢管，颈部内径与对接管道外径保持一致，组对时可以实现内壁齐平，避免管路内部出现台阶造成流体阻力增大、介质滞留堆积的问题。法兰颈部的锥度按照承压强度要求设计，从与管道对接的薄壁端平滑过渡到法兰盘位置的厚壁端，既可以降低焊接位置的结构突变带来的应力集中，也能减少法兰整体的材料用量，避免不必要的成本浪费。法兰盘的厚度根据PN16压力等级的强度计算结果确定，保证在1.6MPa的工作压力下，法兰盘不会发生翘曲变形，螺栓孔的中心圆直径、螺栓孔数量与孔径均严格遵循对应通径PN16法兰的标准尺寸，确保和同规格的其他标准法兰、阀门设备具备完全互换性，不需要现场二次加工即可直接安装。

　　安装边界方面，三款法兰的背部与管道对接位置需要预留足够的焊接操作空间，管道与法兰组对时要保证法兰端面与管道轴线的垂直度偏差在标准允许范围内，避免紧固螺栓后出现密封面偏斜导致的泄漏。螺栓紧固时需要按照对角顺序分多次拧紧，不能单次将单个螺栓拧到位，防止法兰盘受力不均。法兰密封面在安装前需要检查是否有磕碰、划痕等缺陷，若存在径向划痕会直接影响密封效果，需提前处理后再进行装配。对于DN250这类大规格法兰，吊装时需要注意保护颈部与法兰盘的过渡位置，避免磕碰造成结构损伤，安装后要在管路试压时检查法兰密封面是否存在渗漏，若出现渗漏需要调整螺栓紧固力矩，必要时更换密封垫片。

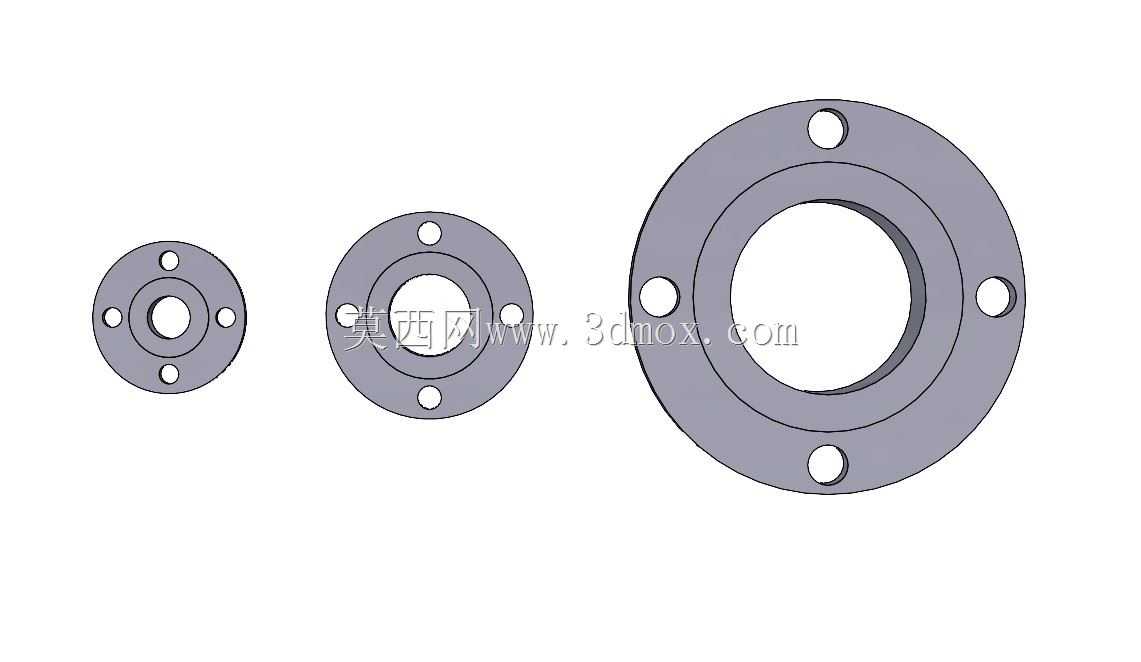

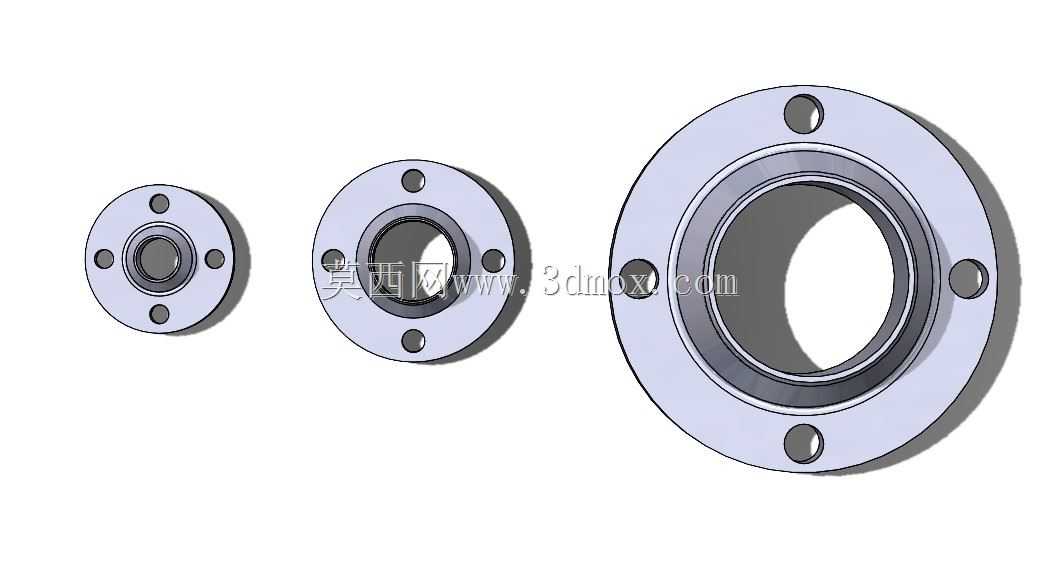

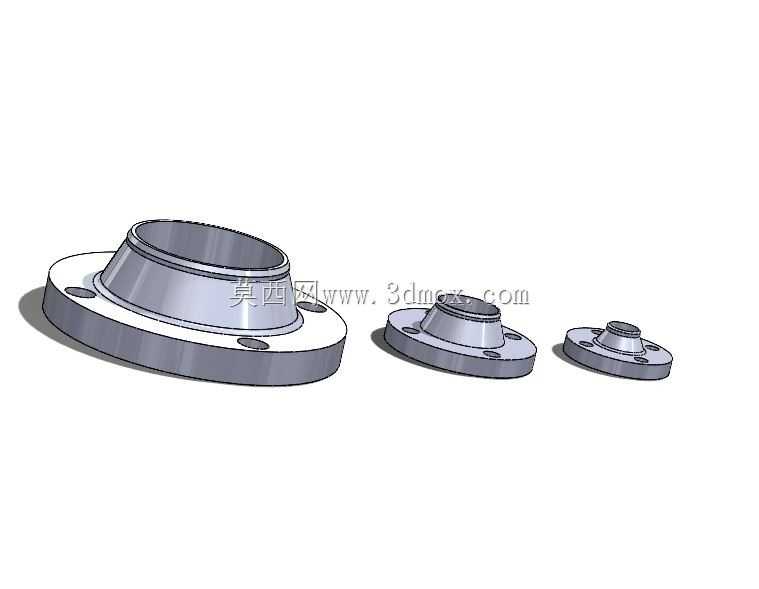

　　在三维建模过程中，三款法兰的参数化结构可以通过调整公称通径参数快速生成对应规格，建模时重点还原了颈部的过渡圆弧、螺栓孔的倒角、密封面的表面粗糙度要求对应的结构细节，确保模型导入装配环境后，可以直接和对应通径的管道、阀门、减压阀等管路元件完成虚拟装配，检查是否存在安装干涉、操作空间不足的问题，提前在设计阶段规避现场安装时可能出现的尺寸不匹配问题，减少现场施工的返工量。这类标准法兰的模型复用性极强，在不同的工业管路设计项目中，只要是PN16压力等级下对应通径的连接位置，都可以直接调用该模型完成配管设计，大幅提升三维设计的效率，同时标准尺寸的模型也能保证后续生成的工程图尺寸准确，直接用于指导生产加工与采购备货。
