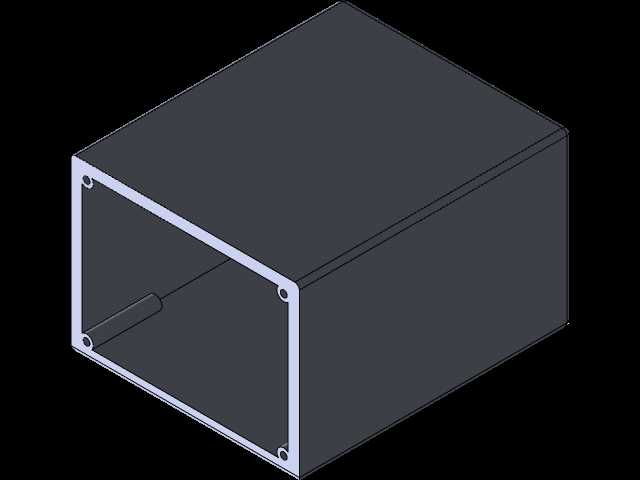

18650电芯三串五并收纳电池盒结构

　　在便携储能、小型动力供电、DIY电子改装这类场景里，18650电芯的组合固定一直是结构设计里容易被忽略但直接影响使用可靠性的环节，这款三串五并规格的电池盒，就是针对多颗18650电芯成组后的收纳、绝缘、防护需求做的结构设计。从实际使用场景来看，这类电池盒常被用在小型户外便携电源、自制电动工具改装包、桌面级储能供电模块、3D打印设备的备用供电单元里，核心作用是把零散的圆柱电芯规整成一个整体模块，避免电芯在使用过程中因为晃动、碰撞出现极耳拉扯、外皮磨损短路的问题，同时给后续的接线、保护板安装留出足够的操作空间。

　　设计思路上没有做多余的花哨结构，整体采用方正的盒型轮廓，首先考虑的是内部电芯排布的空间利用率：三串五并的组合一共需要容纳15颗18650圆柱电芯，内部腔体的尺寸严格按照18650电芯的标准外径（18mm）、长度（65mm）做排布预留，每颗电芯的卡位都留了0.2mm的装配公差，既不会因为间隙过小导致电芯装入困难，也不会因为间隙过大让电芯在盒内出现窜动。盒体的侧壁厚度做了1.5mm的均匀壁厚，这个厚度是兼顾结构强度和3D打印成型效率的平衡值——如果壁厚太薄，日常拿取、轻微磕碰的时候容易出现侧壁开裂；如果壁厚太厚，不仅会增加整体重量，也会浪费打印材料，同时让整体外形尺寸不必要地增大，挤占设备内部的安装空间。

　　从安装边界来看，这款电池盒的外部轮廓做了直角过渡，没有额外的突出卡扣或者安装耳，目的是适配更多不同设备的内嵌安装需求：不管是塞进现成的设备壳体内腔，还是自己额外做固定绑带、魔术贴粘贴都很方便，外部长宽高尺寸刚好能包裹住15颗紧密排布的18650电芯，没有多余的外凸结构，在有限的安装空间里能最大化利用容积。盒体采用一端开口的设计，开口边缘做了0.3mm的倒角处理，既避免打印后边缘的毛刺划手，也能在装完电芯、盖合保护板盖板的时候起到导向作用，不会因为边缘错位导致盖板盖合不严。

　　功能特性上，这款结构首先解决了多电芯成组的绝缘问题：盒体本身是绝缘材质，每颗电芯之间的隔层能避免电芯外皮直接摩擦接触，就算某颗电芯的外皮出现轻微磨损，也不会和相邻电芯发生短路。其次是结构的通用性，盒体内部没有做强制的极耳走向限位，使用者可以根据自己的串并联焊接需求，灵活选择镍带的走线方向，不管是从开口端统一引出接线到保护板，还是在盒体侧面自己开孔走电源线都很方便，不会因为结构上的强制限位限制接线方案。另外盒体的底部做了0.8mm的平底设计，放置在平面上的时候不会出现晃动，日常静置、测试电芯电压的时候都能平稳放置，不需要额外的扶持。

　　在实际选型适配的时候，需要注意这款电池盒的内部腔体是专门针对标准尺寸18650电芯设计的，如果是带保护板的加长款18650电芯，需要提前核对长度尺寸是否匹配，避免出现装不进去的情况。另外如果是用在震动较大的动力场景，比如电动滑板、小型航模地面站这类设备上，可以在盒体内部的空隙处填充少量耐高温的泡棉胶，进一步固定电芯，减少长期震动带来的电芯位移风险。盒体的开口端预留了足够的空间放置常见的13串、10串同尺寸规格的保护板？不对，是三串五并对应的3串锂电池保护板，保护板可以直接固定在开口端的端面上，接线完成后可以自己选配同尺寸的盖板封合，或者直接用绝缘胶带缠绕固定，都能满足绝缘防护的需求。

　　从结构设计的细节来看，盒体的转角处都做了R0.5的内圆角处理，这个细节一方面是减少3D打印过程中的应力集中，避免打印完成后转角处出现开裂，另一方面也能避免电芯装入的时候，硬直角刮花电芯的外皮绝缘层。侧壁没有做多余的镂空减重，是考虑到如果有金属碎屑、导电灰尘落入盒内，镂空结构会增加短路风险，封闭的侧壁能更好地防护内部电芯，同时也能提升盒体的整体结构刚性，就算受到侧面的挤压，也不容易出现变形挤压到内部电芯的情况。整体结构没有复杂的倒扣、抽芯结构，不管是用FDM3D打印直接制作，还是后续开模做注塑量产，都不需要复杂的模具结构，生产制作的门槛很低，适合小批量定制或者个人DIY使用。
