鞋内置压电式能量采集结构设计

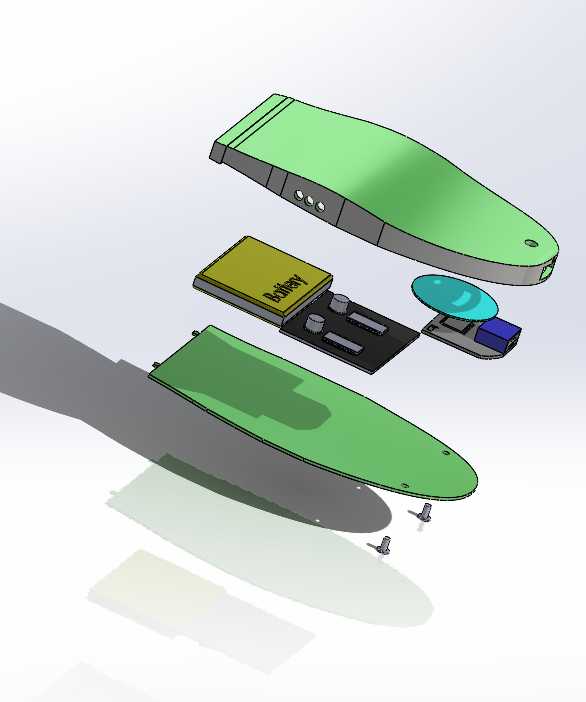

　　这套结构的核心应用场景锚定日常步行场景下的微能量俘获，针对可穿戴低功耗电子设备的续航痛点设计，无需外接充电线路，依托人体行走过程中足部对鞋底的周期性施压动作，通过内置的压电板结构将机械能转化为可利用的电能，可直接为鞋载定位模块、运动传感器、小型信号传输单元这类低功耗器件供电，省去频繁更换纽扣电池或者外接充电的繁琐步骤，适配日常通勤、户外徒步、野外作业等多种步行场景下的自供电需求。从功能实现逻辑来看，整套结构采用分层堆叠的装配思路，上下两层为贴合鞋内轮廓的弧形承托壳体，曲面弧度完全匹配普通运动鞋鞋垫下方的安装空间曲率，不会破坏鞋体原有穿着舒适度，中间层依次排布压电转换基板、能量调理电路板、储能电容单元，

　　各层之间通过定位卡扣实现无螺丝快速装配，既控制了整体结构厚度，也方便后期对功能模块进行单独更换维护。设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓完全贴合鞋仓前掌到足弓区域的内形，最大厚度控制在4mm以内，不会挤占鞋内的足部活动空间，边缘做了圆弧过渡处理，避免行走过程中结构边缘硌脚的问题，壳体选用高韧性的耐磨工程塑料材质，能够承受日常行走时反复的弯折、施压载荷，不会出现短期使用后壳体开裂的问题。压电板的排布位置特意对应行走时足部施力最集中的前掌区域，每一步踩踏过程中，压电基板受到均匀的垂直压力产生形变，输出的微电流经过板载调理电路整流稳压后，存储到贴片式储能电容中，当电容电量积累到阈值后即可对外接的低功耗器件供电，

　　整套结构没有外露的接线触点，完全内嵌在鞋体夹层中，防水防尘等级可以满足日常雨天行走、鞋面溅水的使用需求。在结构细节处理上，上下壳体的合模面做了错位止口设计，装配后可以实现缝隙的自密封，避免行走过程中鞋内的汗渍、灰尘进入结构内部损坏电路元件，各层电路板与壳体之间预留了0.2mm的缓冲间隙，搭配薄型泡棉衬垫抵消行走过程中的冲击振动，防止压电板因为瞬间冲击力过大出现碎裂问题。不同于传统的大块压电陶瓷直接铺设的方案，这套设计里的压电单元采用分块式排布，每块压电片对应一个独立的小支撑凸台，踩踏时各片压电板的形变量更加均匀，既提升了机械能到电能的转换效率，也避免了整块压电板因为局部受力不均容易碎裂的缺陷。能量调理电路采用贴片式元件布局，

　　整体板面尺寸控制在25mm*15mm以内，刚好嵌合在足弓位置的壳体预留槽内，不会和前掌位置的压电单元产生空间干涉，储能电容选用薄型贴片款式，整体厚度不超过1.2mm，不会额外增加结构的整体厚度。整套结构的装配公差控制在±0.1mm以内，各层之间的定位卡扣采用过盈配合设计，装配后不需要额外打胶固定，在承受10000次反复弯折测试后，各层之间不会出现松脱错位的问题，压电转换效率的衰减幅度控制在5%以内，完全满足日常穿戴的长期使用要求。在实际适配选型时，这套结构可以直接嵌入到现有常规运动鞋的鞋垫夹层中，不需要对鞋体原有结构做大规模改动，只需要在鞋垫下方预留对应尺寸的安装槽位即可完成装配，外接供电引线可以沿着鞋帮内侧的走线槽延伸到鞋舌位置的传感器安装位，走线全程隐藏在鞋体夹层内，不会影响鞋体的外观和穿着体验。针对不同尺码的鞋型，这套结构的外轮廓可以做等比例缩放，压电单元的数量也可以根据鞋内可用空间做灵活调整，在大码鞋型上可以增加1-2片压电单元提升能量采集功率，在小码鞋型上可以适当缩小电路板尺寸，保证结构完全适配对应鞋型的安装空间。
