DPS5005电源前面板改装结构设计

　　在桌面实验电源改装、小型音频功放供电改造这类场景里，前面板的结构适配一直是容易被忽略却直接影响使用体验的环节。这次的DPS5005前面板设计，是基于旧低音炮箱体改造可调电源的实际需求展开的，核心是把原有箱体的前面板空间重新规划，在不破坏箱体原有安装孔位、保留结构强度的前提下，集成电源调节模块、电源开关、输出接线端子的安装位。

　　从实际用途来看，这块面板承担着人机交互、接口防护、内部元件遮挡三个核心作用：日常使用时所有操作、接线都在面板上完成，不需要打开箱体就能完成输出电压调节、电源通断操作，同时面板能挡住内部的接线、模块，避免日常使用时误触内部带电部件，也能阻挡灰尘进入箱体内部堆积在元件引脚处。

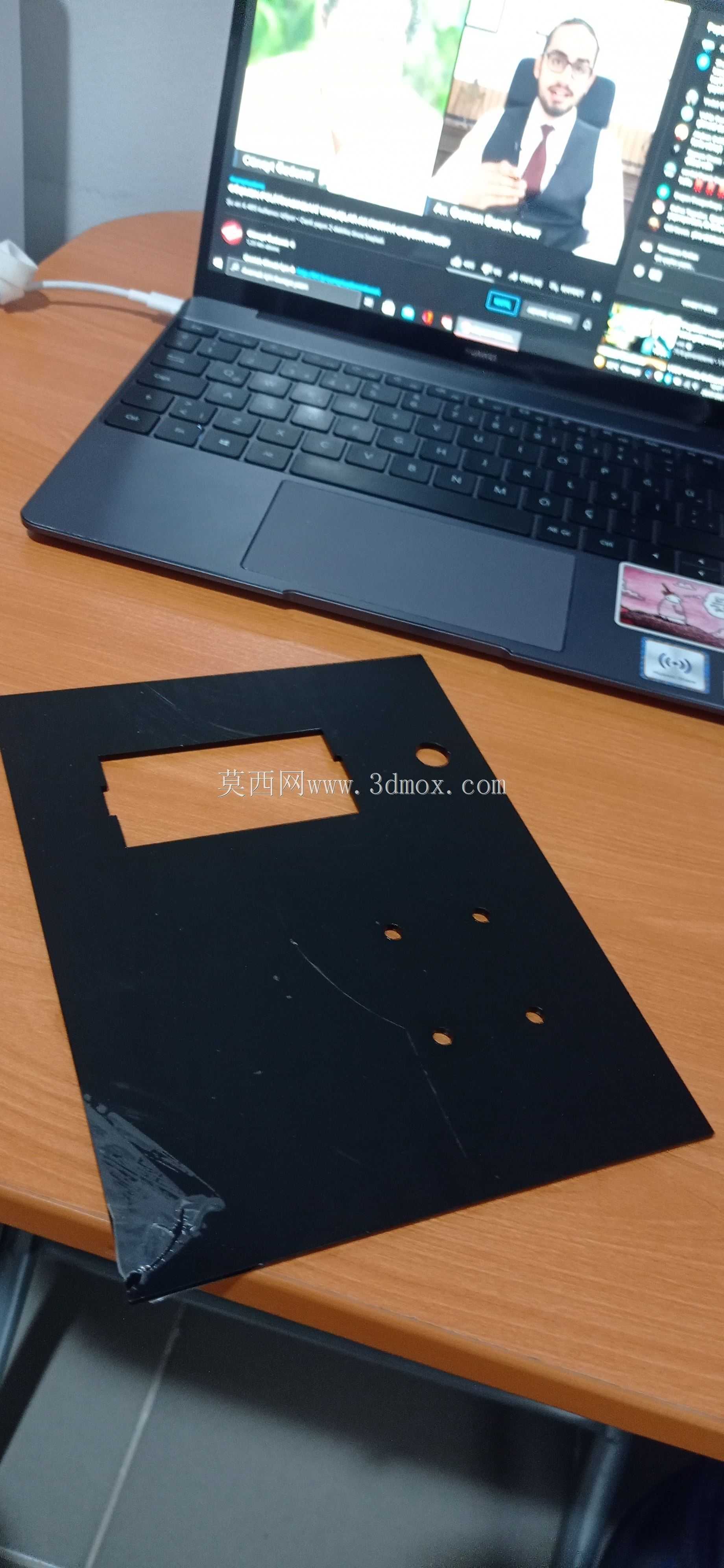

　　设计思路上没有做多余的造型装饰，完全围绕原有箱体的安装边界展开：首先匹配旧低音炮箱体前面板的外轮廓尺寸，四个角的固定孔位完全沿用原有箱体的孔位，不需要对箱体做额外的打孔、切削加工，直接替换原有面板就能完成安装，降低改装的加工门槛。面板上的元件布局遵循操作逻辑排布：电源开关布置在面板左下角位置，符合多数人右手操作时的启停习惯，开关的安装孔做了沉台设计，开关装入后表面和面板齐平，不会因为磕碰误触发通断；4个香蕉连接器的安装位布置在面板右侧，两两一组分别对应正负极输出，孔位间距按照标准4mm香蕉插头的插拔间隙预留，插拔插头时不会出现相邻插头干涉的情况，连接器安装位后方预留了3mm的接线空间，足够容纳16AWG导线的焊接、热缩管防护空间，不会出现导线挤压弯折导致的绝缘层破损问题。

　　安装边界的处理上，面板厚度选用2mm的板材，和原有箱体前面板的厚度完全一致，装入箱体前面板的卡槽后不会出现凸起、凹陷的情况，边缘和箱体的配合间隙控制在0.2mm以内，既不会因为间隙过大进灰，也不会因为公差问题装不进去。面板表面没有做多余的凹凸纹理，保持平整的同时预留了丝印标识的位置，后续可以根据需求丝印电压调节范围、输出极性标识，不需要额外做结构改动。

　　从结构强度来看，面板在开关、连接器安装位的背面都做了0.5mm的加强筋设计，因为这些位置是日常插拔、按动的受力点，加强筋能避免长期使用后面板出现开裂、安装位松动的问题，同时加强筋没有占用内部的元件安装空间，DPS5005模块装入后，模块的调节旋钮正好对准面板上预留的调节孔，旋钮表面和面板齐平，调节时不会出现卡顿、偏移的情况。

　　实际适配场景里，这块面板除了适配旧低音炮箱体改装外，也可以直接用于同尺寸的桌面电源外壳、小型工控设备供电单元的前面板替换，只要安装孔位匹配就能直接使用，不需要额外修改结构。面板上的所有开孔公差都控制在±0.1mm，开关、连接器、调节模块装入后都能保持紧密配合，不会出现晃动、间隙过大的问题，日常插拔接线、按动开关时的受力都能均匀分散到面板整体，不会出现局部应力集中导致的面板损坏。

　　在接线空间的预留上，面板后方距离内部模块安装板的空间预留了15mm，足够容纳开关的接线端子、香蕉连接器的焊接导线，导线可以顺着箱体内部的走线槽布置，不会出现导线挤压模块、遮挡散热孔的情况，保证电源模块工作时的散热通畅，避免因为导线堆积导致的散热不良问题。面板的边缘做了R0.5的倒角处理，安装时不会划伤手部，也不会割伤导线的绝缘层，细节处理完全符合电气设备的结构安全要求。
