适配越野车辆的Road Ranger风格换挡旋钮结构

　　在载重车辆与越野改装车的驾驶舱操控部件设计中，换挡旋钮的人机适配性、安装可靠性与操作辨识度，直接影响驾驶过程中的操作效率与行驶安全，尤其是针对非铺装路面行驶场景，操控部件的抗振性能、握持贴合度与安装牢固度，是结构设计阶段需要重点考量的核心指标。这款换挡旋钮的结构设计，参考了Road Ranger换挡机构的经典操作手感与外形特征，针对民用改装车辆的实际安装场景做了适配优化，没有沿用原厂商用车换挡机构的复杂连接结构，转而采用更适配民用车辆改装的安装逻辑，降低后期加装的改造难度。

　　从实际使用场景来看，这类换挡旋钮多用于载重卡车、越野改装车以及复古风格改装乘用车的驾驶舱内，替代原厂造型平淡的换挡手柄，在保证换挡操作功能正常的前提下，提升驾驶舱的风格辨识度，同时优化握持操作的手感。设计过程中充分考虑了车辆行驶过程中的振动工况，尤其是越野路面与载重行驶时的持续振动，对安装结构的连接强度做了针对性强化，避免长期使用后出现松动、移位甚至脱落的问题。旋钮的握持区域采用圆弧过渡的曲面造型，贴合手掌自然握持时的轮廓，操作时手掌不需要刻意调整角度就能完成档位切换，长时间驾驶操作也不容易产生手部疲劳。

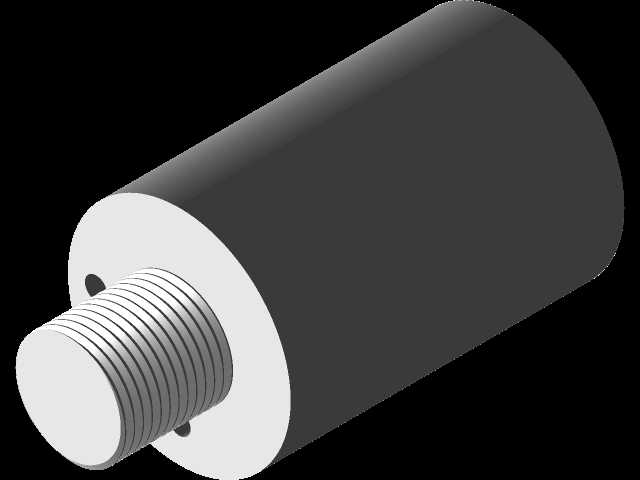

　　安装结构的设计上，旋钮内部预留了适配常见螺纹插入件的安装空间，针对车辆改装领域常用的换挡杆螺纹规格做了匹配，覆盖10x1.5、12x15等市面常见的换挡杆连接螺纹尺寸，能够适配绝大多数民用车辆与轻型载重车辆的换挡杆安装基准，不需要额外加工转接件就能完成装配。考虑到部分老款车型或者改装车型的换挡杆螺纹规格存在差异，结构设计时预留了足够的内壁调整空间，即使遇到非标准螺纹规格，也可以通过填充环氧树脂胶的方式完成固定，不需要对原车换挡杆做破坏性改造。旋钮头部的造型做了加厚处理，安装时可以直接套接在换挡杆端部，配合环氧树脂胶固定后，能够承受日常换挡操作的扭转力与径向拉力，即使在颠簸路面频繁操作，也不会出现连接部位开裂的问题。

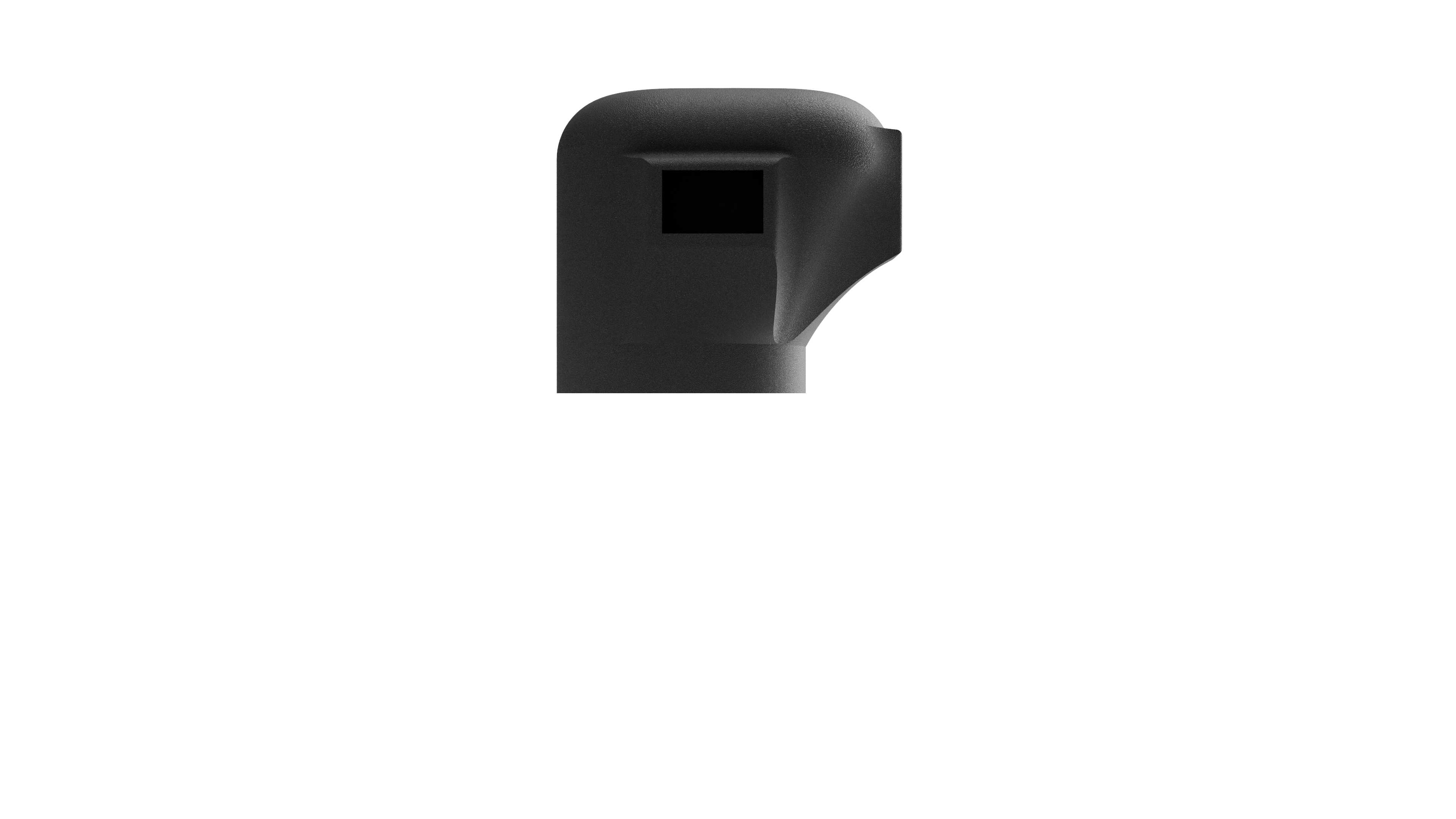

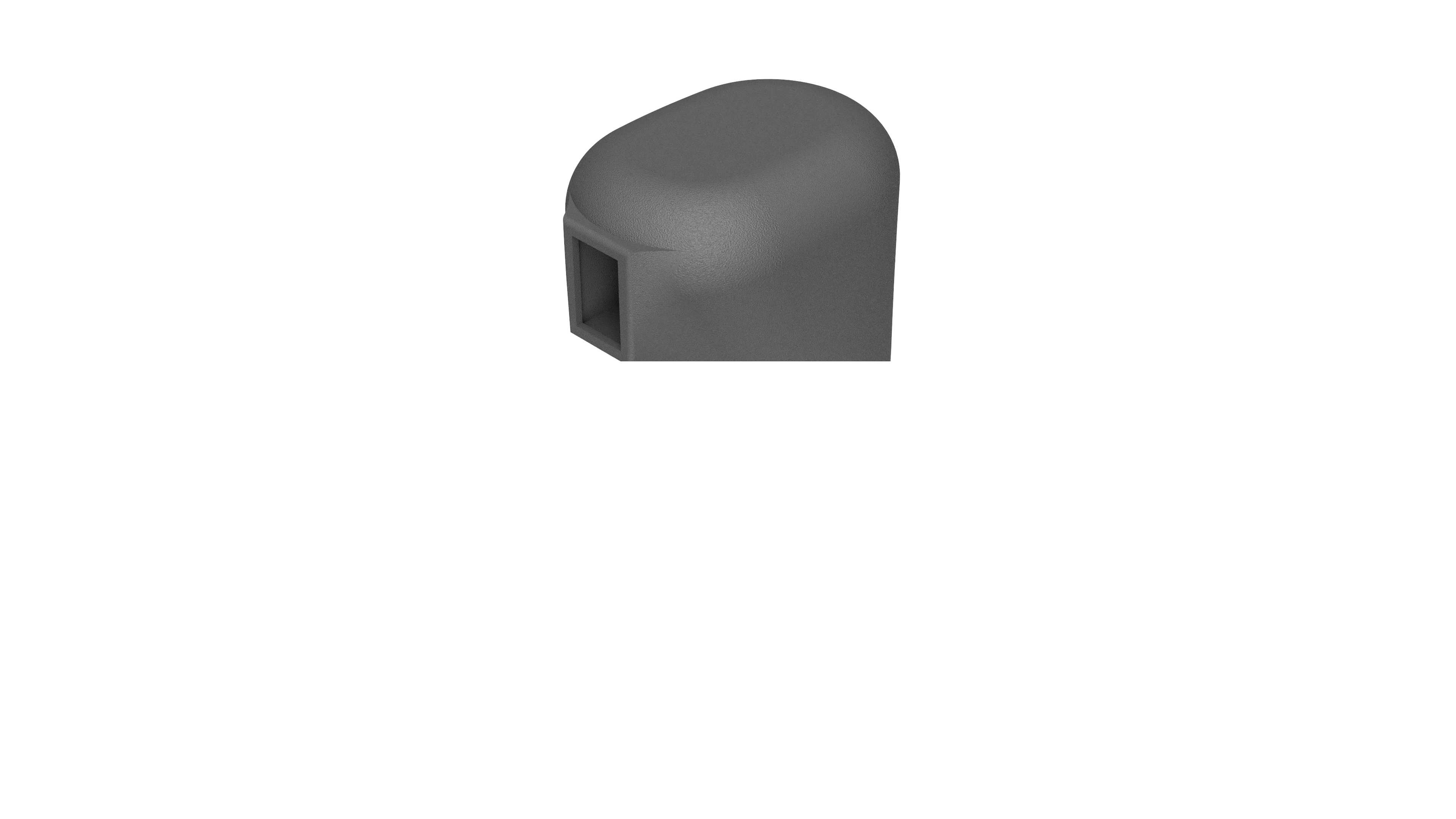

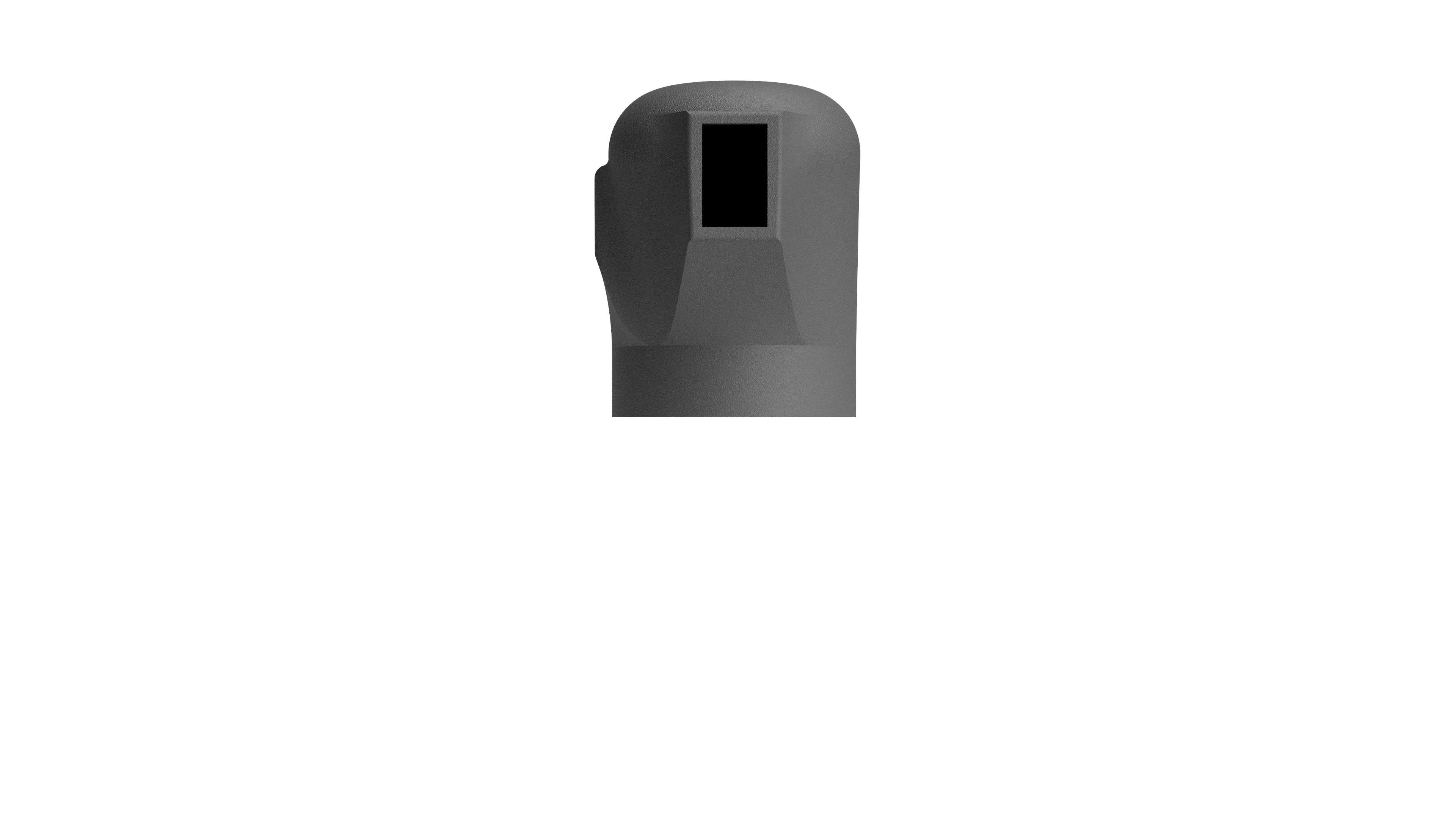

　　内部结构设计上，预留了适配小型翘板开关的安装空间，可以集成辅助功能控制开关，不需要额外在驾驶舱面板上开孔加装开关，保持驾驶舱内饰的整体整洁度。预留的开关安装位适配常见的IP65防护等级小型翘板开关，走线通道直径设置为5mm，足够穿过开关所需的连接线缆，线缆可以顺着换挡杆内部的中空通道走线，避免线缆外露影响内饰美观，同时也能防止行驶过程中线缆与周边部件摩擦造成绝缘层破损。考虑到小直径线缆的载流能力有限，设计时明确了该开关位仅用于触发继电器线圈回路，不直接承载大电流负载，避免线缆过载发热带来安全隐患，这也是车辆改装电路设计中需要遵循的基础安全原则。

　　外形尺寸的设定上，旋钮整体轮廓控制在常规换挡手柄的尺寸范围内，不会因为造型改变而占用过多驾驶舱空间，操作时不会与周边的手刹、中控面板等部件产生运动干涉。外表面没有多余的凸起棱角，即使操作时手部滑动也不会造成磕碰，所有边角都做了圆角过渡处理，兼顾触感与安全性。针对3D打印制作的工艺特性，结构设计时避免了大角度悬空结构，不需要额外添加过多支撑就能完成打印制作，降低打印制作的难度与后期处理的工作量，即使是桌面级FDM3D打印机也能制作出符合装配精度要求的成品。打印完成后只需要简单去除支撑、打磨表面就能进行装配，如果需要更高的表面质量，也可以通过打磨、喷漆等后处理方式，获得与原厂内饰件一致的外观质感。

　　实际装配过程中，只需要将匹配规格的螺纹插入件预先拧入换挡杆端部，再将旋钮主体套接在插入件外侧，在连接缝隙处填充少量环氧树脂胶等待固化即可，整个安装过程不需要专业的维修工具，普通车主按照操作指引就能独立完成。固化后的连接结构强度足够应对日常使用的各种工况，即使是频繁换挡的载重运输场景，也能保证长期使用的连接可靠性。旋钮的外形风格硬朗，与载重车辆、越野车辆的内饰风格高度匹配，不会出现改装部件与原车内饰风格违和的问题，在满足功能需求的同时，也能满足车主对驾驶舱个性化风格的需求。
