挂车的独立悬架

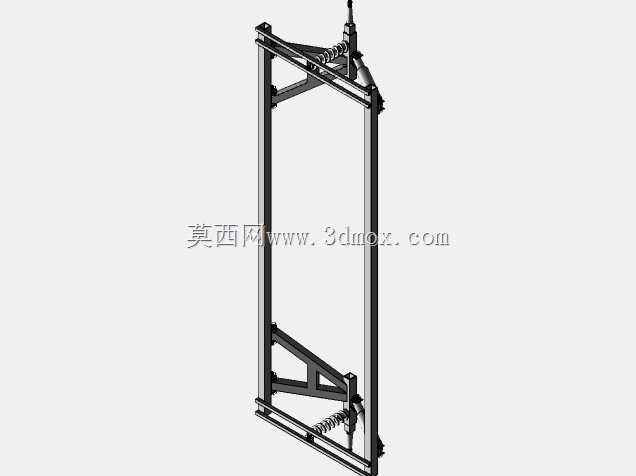

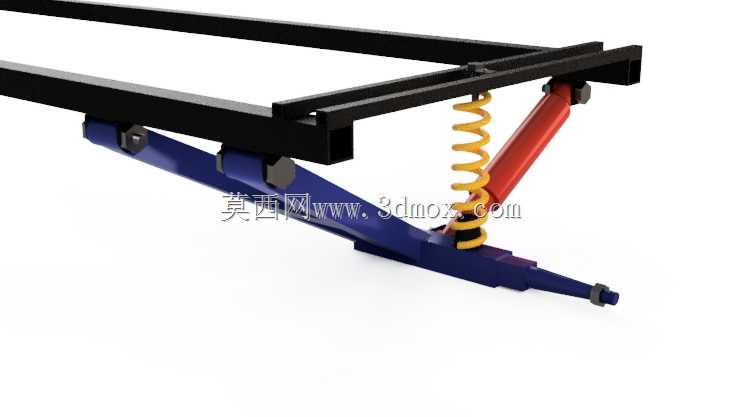

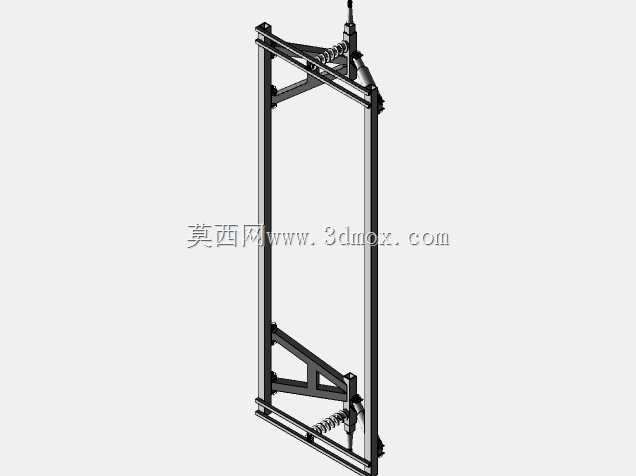

这是我为拖车（如越野露营车拖车、大篷车或其他类似物品）设计的一些独立悬架。我将其设计为使用澳大利亚（可能不是世界其他地方）常见的标准现成福特短轴。设计可以通过限位带或其他类似物品进行增强，或者使用气囊悬架代替螺旋弹簧。我最近也注意到，这些类型的悬架系统在军用拖车上越来越流行，因此，如果您正在设计自己的军用拖车，这可能是本文件的另一个应用程序。我是在亨斯迈产品的一些文档的帮助下设计的，但是，提供的尺寸基本上是安装尺寸，因此我必须使其其余部分与我从那里获得的内存一起工作。我已经为那些希望编辑该文件的人提供了Fusion文件，您可以查看我的整个工作流程并从那里进行调整。老实说，我设计这个的部分动机是因为我需要它来做一个项目，我联系的悬架制造商没有一个CAD模型可以让我安装它，所以除了尺寸偏差外，我无法目视检查安装情况，我是一个目视人员。另一个原因是不幸的是，GrabCad上也没有人有任何模型，这很不幸，所以我不得不自己去做这项工作，这很好，如果不是有点乏味的话。但是，现在已经完成了，请随意使用它来检查您自己的设计，我还没有在零件之间添加任何链接，因此如果您尝试移动它们，它们将飞出对齐，所以一定要先这样做
