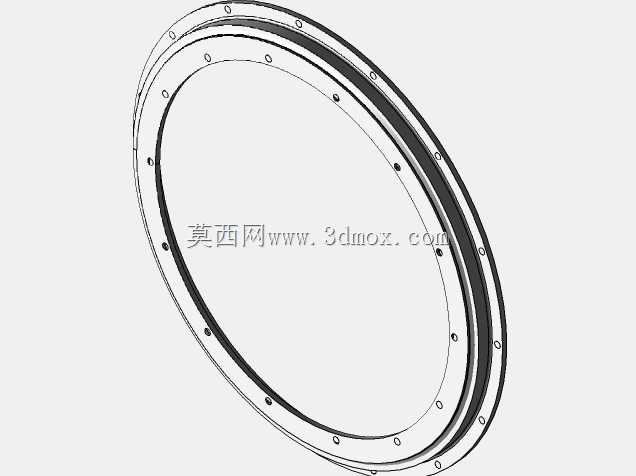

JOST KDL9006W回转支承结构设计

这类回转支承主要应用在半挂车、重型卡车的挂接回转部位，也可适配起重吊具、工程作业平台的回转连接场景，核心作用是承载轴向载荷、径向载荷与倾覆力矩的同时，实现上下连接部件的相对回转动作，是重载回转工况下的核心连接承载部件。从结构设计来看，该回转支承采用单排滚珠式回转结构，内外圈均设置安装孔位，适配M16规格的连接螺栓，设计时在标准推荐的最少安装孔数量基础上做了冗余补充，既保证连接强度的富余度，也能适配不同安装面的孔位布局需求，降低现场安装的适配难度。建模过程中优先保证安装边界尺寸的准确性，内外圈的配合滚道尺寸严格参照产品样本参数设定，滚珠排布完全匹配实际产品的滚道承载点，确保模型导入仿真环境后，可直接用于承载受力分析、运动干涉校验等工作。考虑到实际使用场景中，该类支承长期暴露在户外工况，滚道密封结构也做了对应还原，可直观展示密封件的安装位置与配合间隙，方便设计人员做配套的防护结构设计。在做配套结构设计时，需要注意安装面的平面度公差要求，若安装面平面度超差，会导致滚道受力不均，大幅缩短支承的使用寿命，同时螺栓预紧力需要按照对应规格的扭矩要求施加，避免运行过程中螺栓松动引发连接失效。该模型的滚道曲率、滚珠直径与内外圈的配合间隙均按照实际产品的装配公差做了还原，可直接用于半挂车回转机构的运动仿真，验证挂接回转过程中与周边车架、走线管束的干涉情况，也可用于吊具回转机构的方案选型阶段，直观展示支承的安装尺寸与连接方式，减少方案沟通的成本。需要注意的是，模型的重量参数做了适配可视化的调整，实际选型时需要以原厂样本的额定载荷、重量参数为准，模型仅用于结构参考与装配校验，不可直接作为生产加工的尺寸依据。
