电力布线用薄型多卡位电缆固定支架

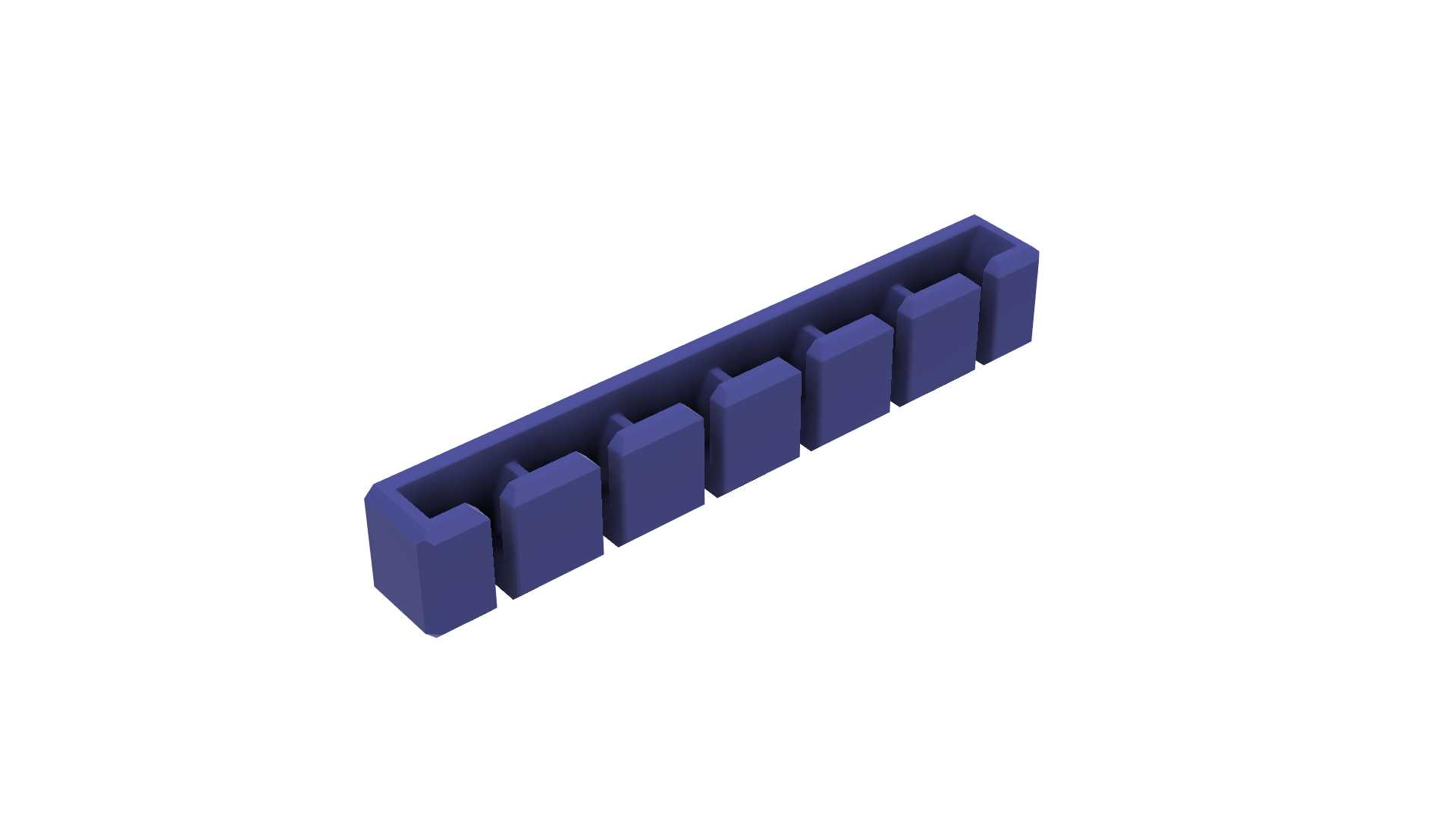

　　在低压配电柜体、箱式变压器内部布线、小型工控设备走线场景中，经常会遇到多根细径控制电缆、信号线缆需要沿安装面平行排布固定的需求，常规扎带固定需要逐个绑扎，后期维护拆改不便，厚款线卡又会占用过多柜内纵深空间，尤其在紧凑型电力设备内部，安装间隙往往被压缩到毫米级，常规固定件很难适配狭窄的布线空间。这款薄型电缆支架就是针对这类紧凑布线场景设计的，整体采用长条式一体化结构，沿长度方向均匀设置多个独立的线缆卡位，每个卡位为半开放卡槽结构，线缆可以从侧方直接卡入，不需要从端部穿线，现场布线操作效率更高，单根支架即可同时完成多根平行线缆的固定与排布，让柜内走线整齐有序，避免多根线缆交叉缠绕带来的信号干扰、散热不畅问题。从结构设计逻辑来看，

　　这款支架没有采用多余的冗余结构，整体壁厚均匀，适配注塑或者3D打印的加工工艺，不会出现壁厚突变导致的缩痕、打印翘曲问题；支架背部为平整安装面，可以通过粘接、螺钉固定或者卡扣卡接的方式固定在安装基面，不需要复杂的安装结构。每个卡位的尺寸经过适配，刚好可以卡入常规规格的细径控制电缆，卡入后线缆不会随意滑脱，同时又不会过度挤压线缆外绝缘层，避免长期使用中绝缘层被卡压破损的风险。相邻卡位之间设置有分隔凸台，将每根线缆独立分隔，避免线缆之间相互摩擦蹭破外皮，同时也能保证每根线缆周围留有一定的散热间隙，符合低压配电设备内部布线的安全规范。在安装边界上，这款支架整体厚度控制得非常薄，安装完成后突出安装基面的高度很低，不会和柜内其他电气元件、

　　走线产生干涉，哪怕是在元器件排布非常紧凑的变压器接线仓、小型PLC控制箱内部，也能找到合适的安装位置；支架长度可以根据实际布线的线缆数量灵活调整，卡位数量可以根据现场需求增减，不需要重新开模或者大幅调整结构，适配性很强。实际使用过程中，如果是采用3D打印制作该支架，可以根据现场实际的线缆外径微调卡槽的开口尺寸与内径，不需要额外制作工装，小批量定制的成本很低；如果是批量注塑生产，该结构脱模角度设置合理，不需要复杂的抽芯结构，模具加工难度低，生产良率高。和传统的单个线卡相比，这款多卡位支架的安装孔位更少，只需要在支架两端设置固定点即可完成整排支架的安装，不需要为每个线卡单独打孔固定，大幅减少了安装面的打孔数量，降低了对柜体、

　　设备壳体的结构强度破坏，尤其适合在薄钢板材质的柜体内使用，避免过多打孔导致钢板变形。在布线维护时，如果需要更换某一根线缆，只需要将对应卡位的线缆取出即可，不需要拆卸整根支架或者剪断其他线缆的扎带，后期运维的便利性大幅提升。针对部分需要悬空布线的场景，这款支架的结构强度足够支撑多根细径线缆的重量，不会因为长期承重出现变形弯折，每个卡位的卡接力度经过合理设计，在线缆自重或者小幅拉扯的情况下不会出现线缆松脱掉落的情况，同时在需要拆卸线缆时不需要借助工具，徒手即可完成操作，适合现场快速布线作业。
