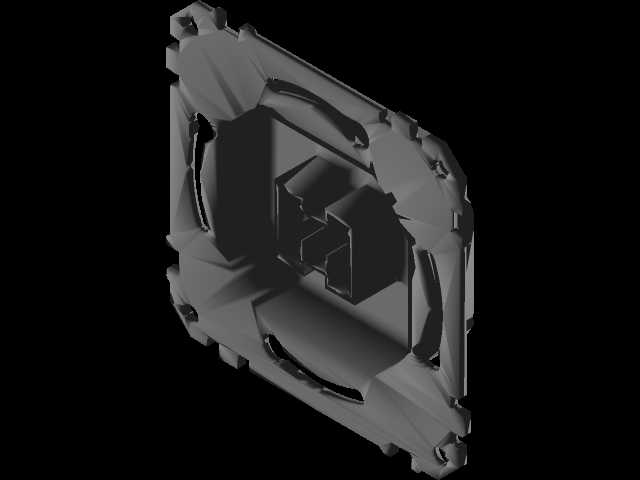

适配三种线径的电力布线专用线夹结构

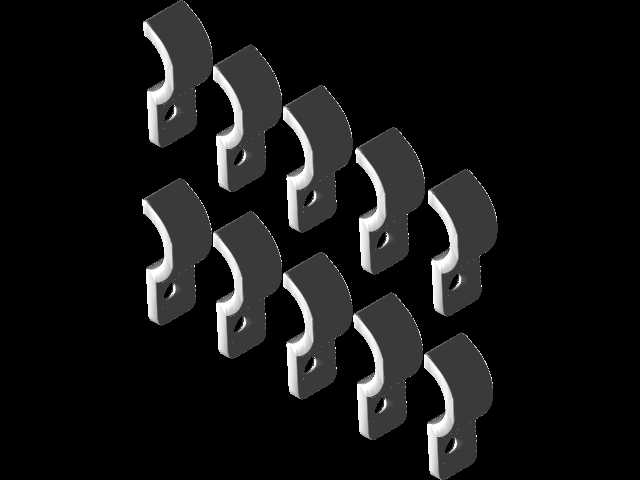

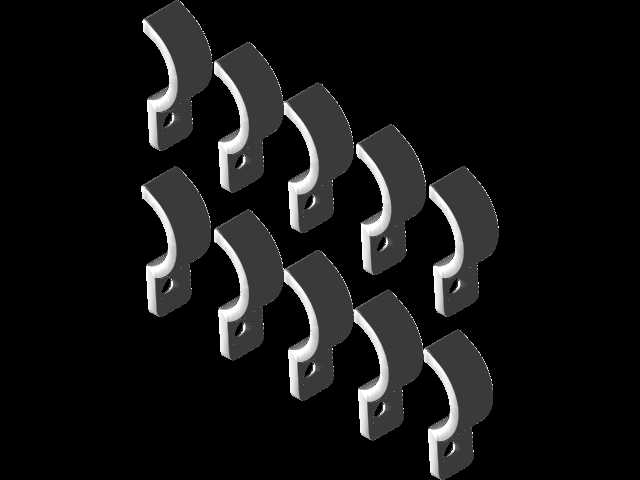

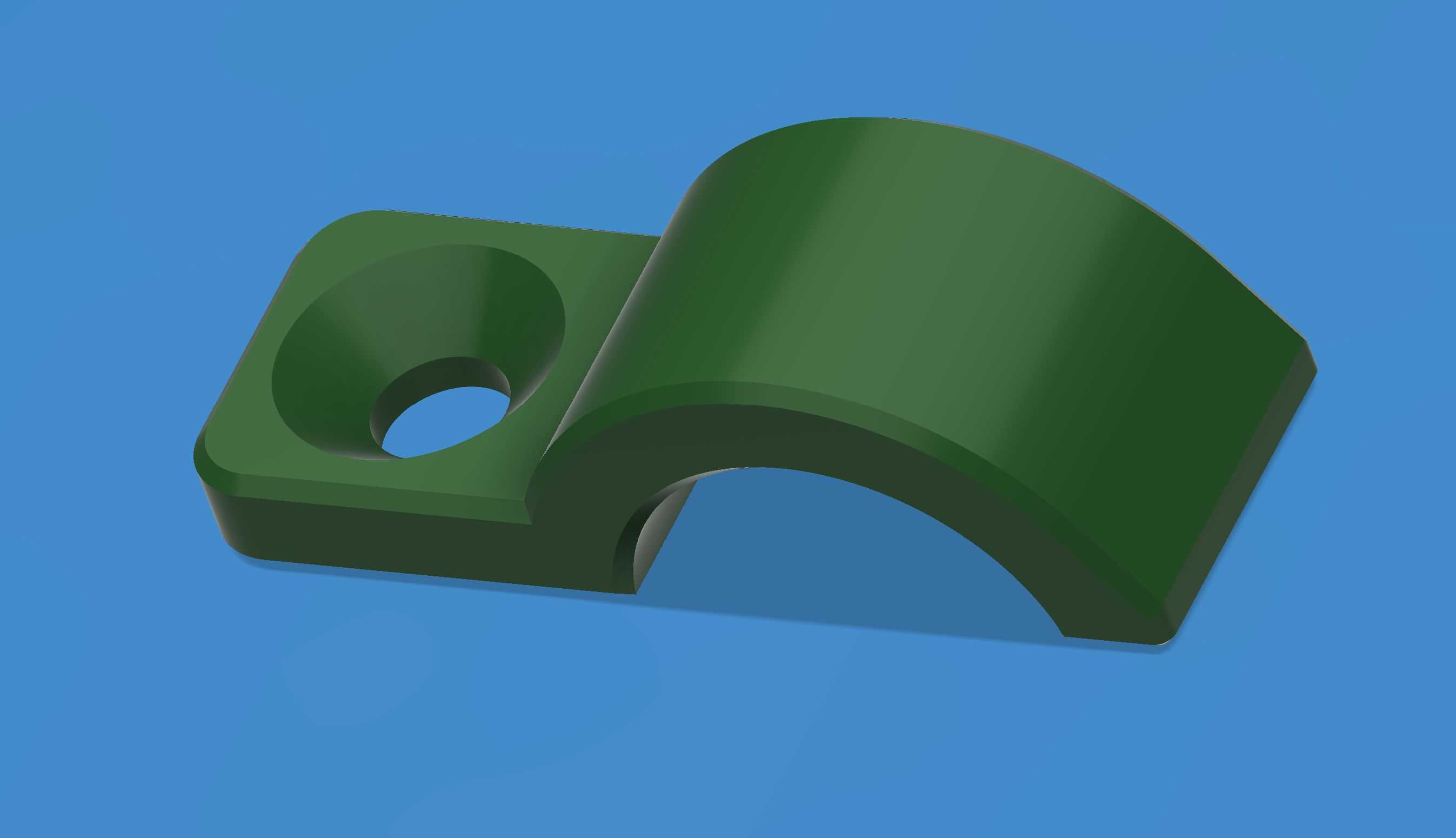

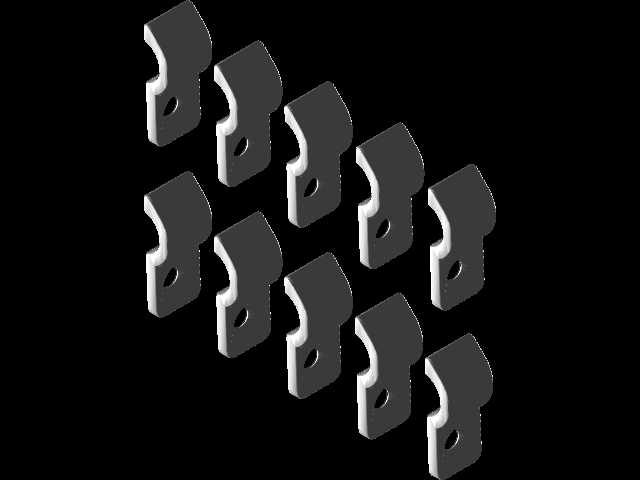

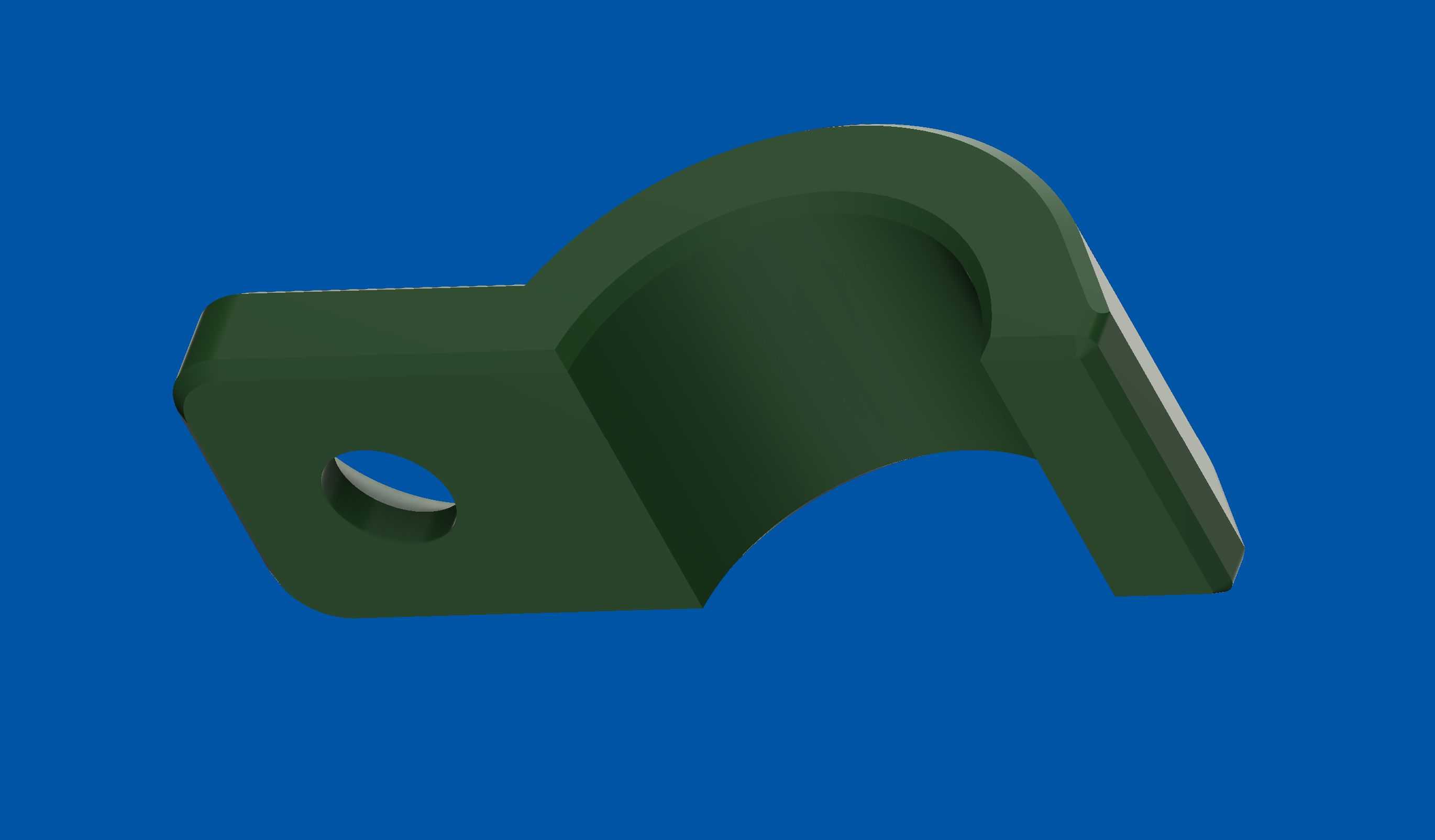

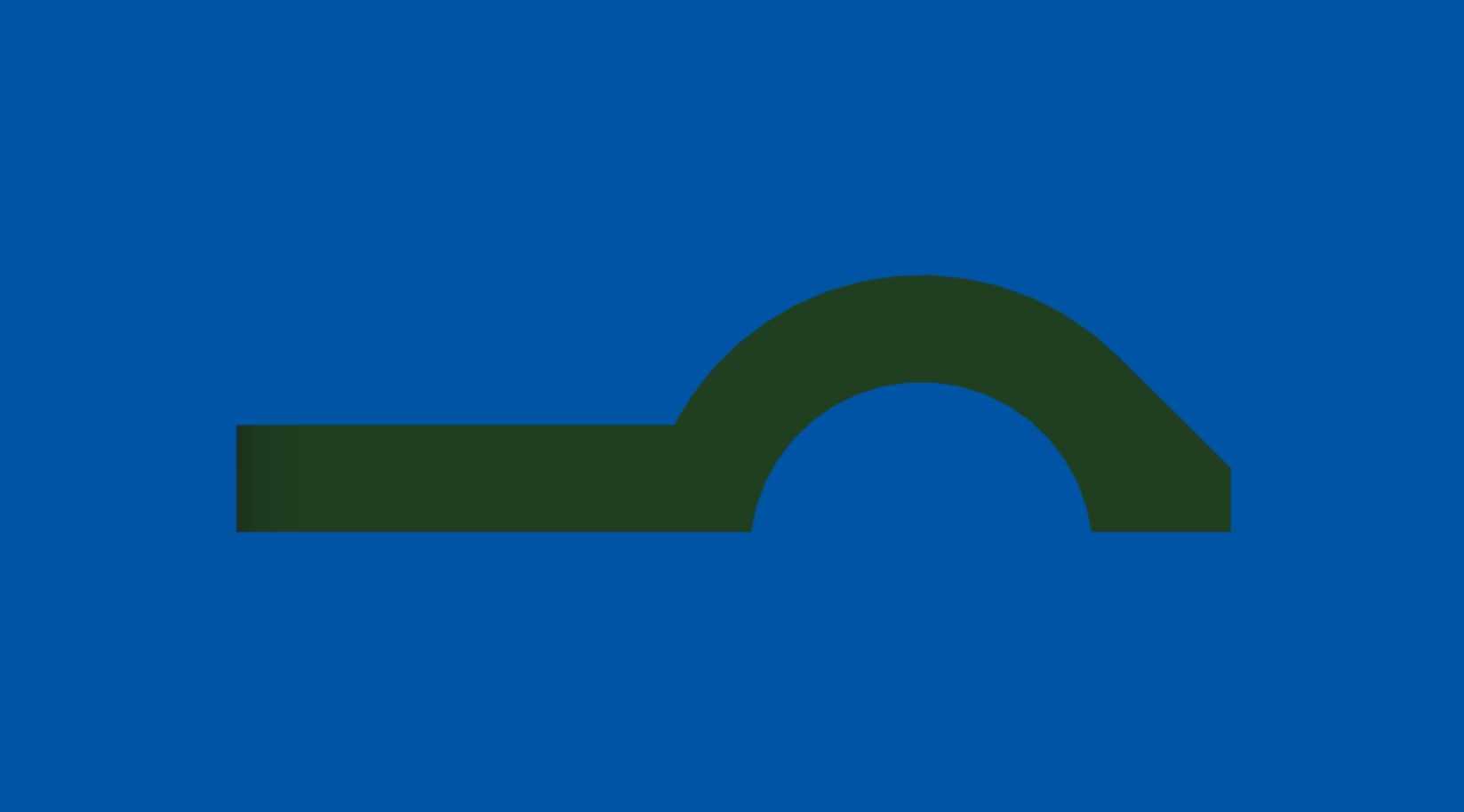

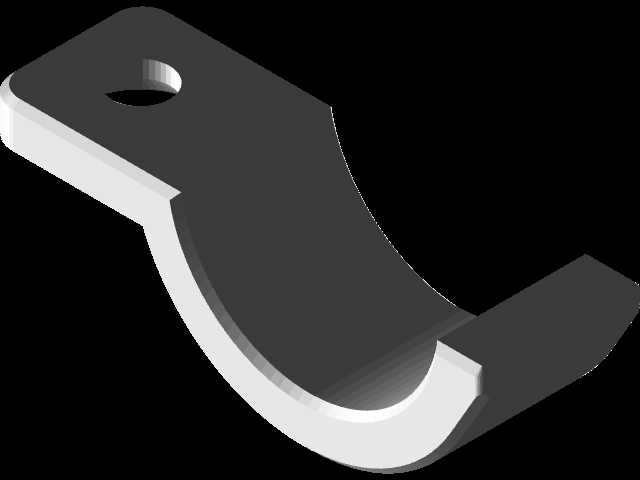

　　在电力设备现场布线、小型变压器周边线缆整理的作业场景里，常遇到零散线缆固定需求，批量采购的标准线夹往往无法匹配现场实际线径，要么卡持过松导致线缆滑脱移位，要么夹持过紧损伤线缆外绝缘层，尤其是小批量临时布线作业时，定制专用线夹的周期长、成本高，很难适配现场快速施工的节奏。这款线夹的设计初衷就是解决这类零散布线的固定痛点，针对现场最常见的4mm、6mm、8mm三种线径做了适配结构，无需准备多套不同规格的紧固件，单套线夹就能覆盖三类常规低压线缆的固定需求。从安装适配性来看，线夹的安装孔位针对3.5mm沉头自攻螺钉做了匹配优化，沉孔深度刚好覆盖螺钉头部，安装后螺钉端面不会突出线夹表面，避免突出的金属棱边磨损相邻线缆的绝缘层，安装孔的孔位间距也做了冗余设计，既可以适配变压器壳体上的预留安装孔位，也能在电控柜安装板、布线槽侧壁等常见安装面直接固定，不需要额外扩孔或者调整安装位置。结构设计上，线夹的卡线槽做了圆弧过渡处理，没有尖锐的直角棱边，卡持线缆时受力均匀分布在线缆外圆周面上，不会出现局部应力集中压伤绝缘层的问题；不同线径对应的卡槽深度做了差异化设计，4mm线径卡槽深度略大于线径半径，6mm、8mm卡槽依次调整深度比例，保证不同线径的线缆卡入后都有足够的包络面，同时预留了一定的形变余量，适配多数常用工程塑料的打印特性。从实际使用的材料适配性来看，这款线夹的结构壁厚做了均匀化处理，最薄位置壁厚不小于1.2mm，最厚位置不超过3mm，

　　不管是用PLA+这类常用3D打印材料，还是ABS、PETG等耐候性更好的工程塑料，打印过程中都不会出现明显的翘曲变形，也不会因为壁厚差过大导致打印件内部应力集中，安装受力时出现开裂问题。针对现场安装的实际工况，线夹的底座贴合面做了微纹理处理，和安装面接触时能增加静摩擦力，即使螺钉的锁紧力矩没有达到最大值，线夹也不会沿着安装面滑移，避免长期使用后线缆受拉扯导致线夹移位。卡线部位的卡扣结构做了导向斜角设计，线缆卡入时不需要额外工具辅助，用手按压就能将线缆卡入卡槽，卡扣的倒扣量控制在0.8mm，既能保证线缆卡入后不会因为设备运行的振动脱出，也不会因为倒扣量过大导致卡入时需要过大的按压力，损伤线缆外护套。在安装边界上，

　　这款线夹的整体外轮廓做了圆角处理，没有突出的尖锐结构，在狭小的布线空间内安装时不会剐蹭相邻的线缆或者电子元器件，整体占用的安装空间远小于同规格的金属线夹，尤其适合变压器周边布线空间紧凑、线缆排布密集的场景，不会因为线夹本身体积过大挤占布线空间，影响后续的线缆检修和维护。从功能特性来看，这款线夹除了常规的线缆固定作用，不同线径的卡槽独立分布，固定多根线缆时不会出现线缆交叉堆叠的问题，能让布线走向更规整，后续排查线路时可以快速区分不同线径的线缆走向，减少检修时的理线工作量。设计过程中特意规避了传统塑料线夹容易断裂的薄弱位置，卡扣和底座的连接位置做了加强筋过渡，反复拆装卡扣也不会出现连接根部断裂的问题，即使在低温环境下使用，

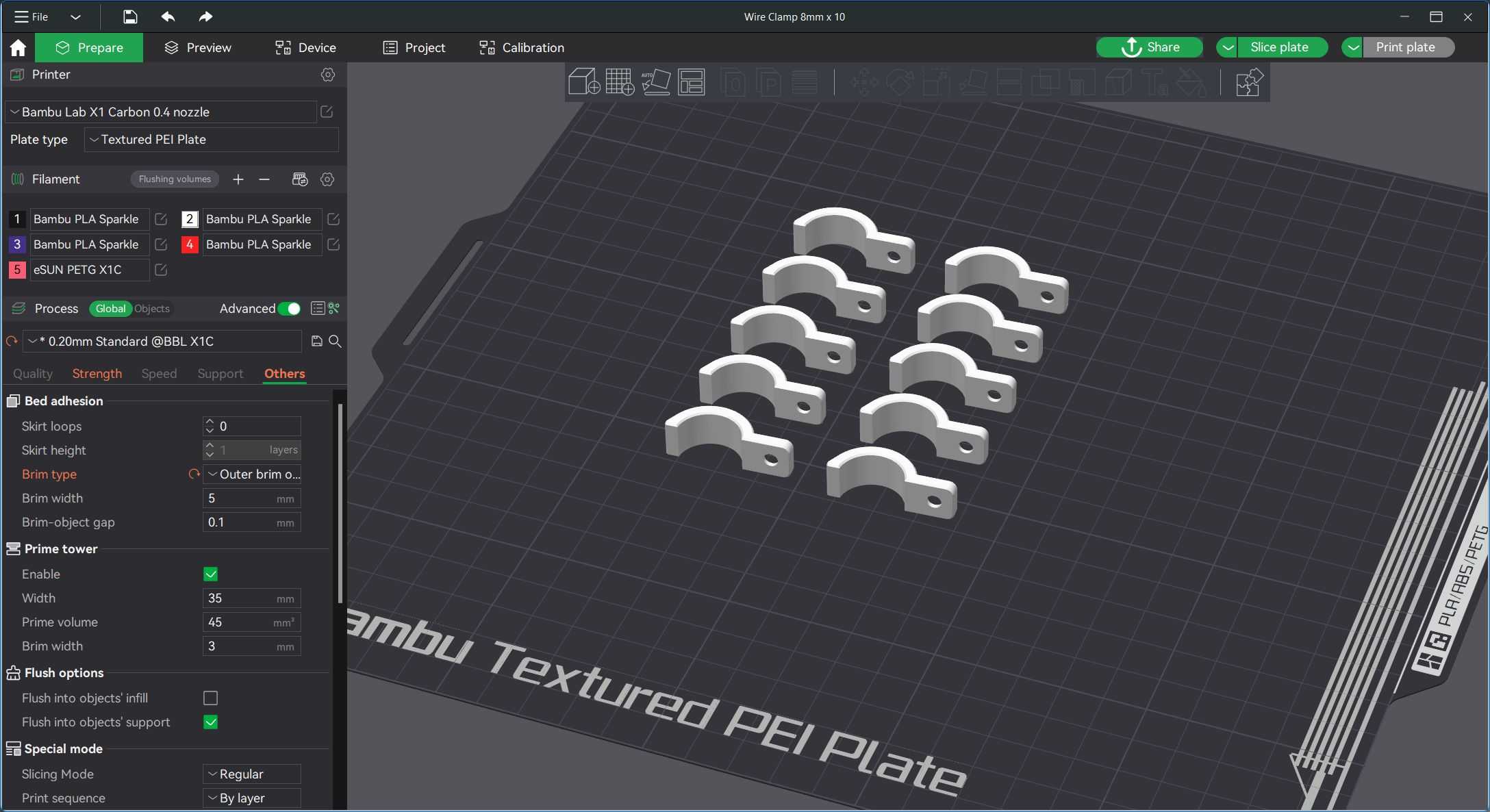

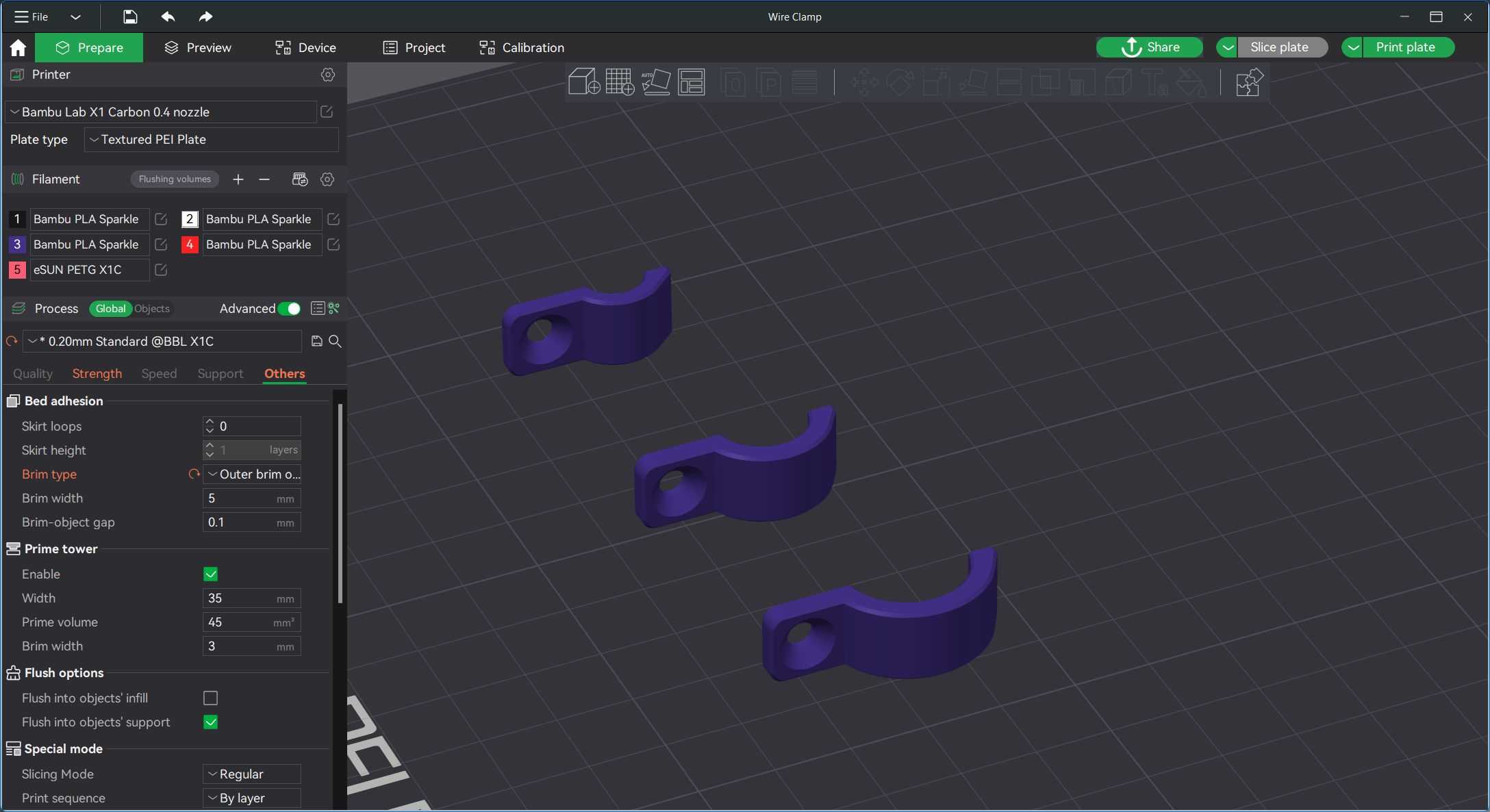

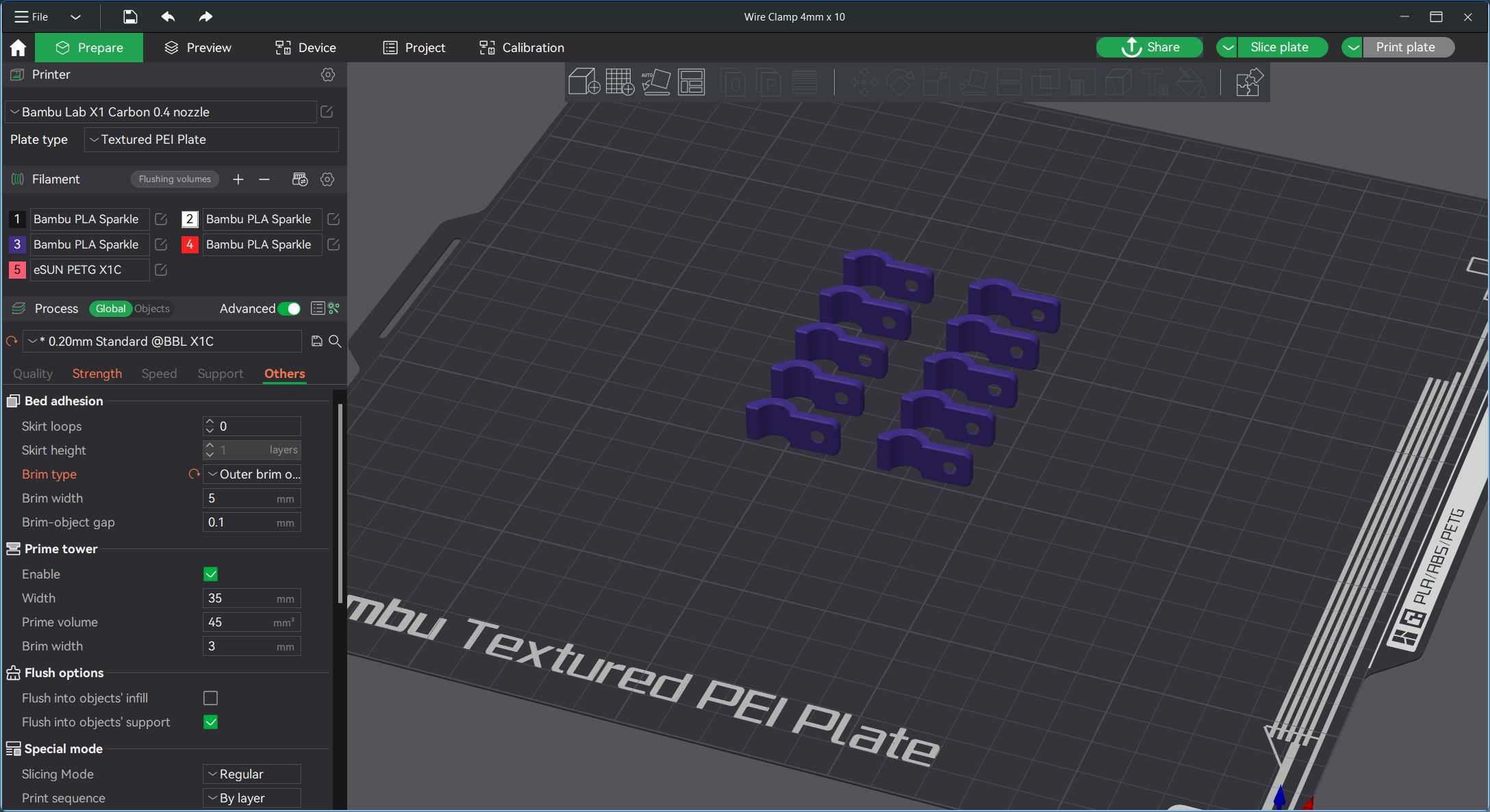

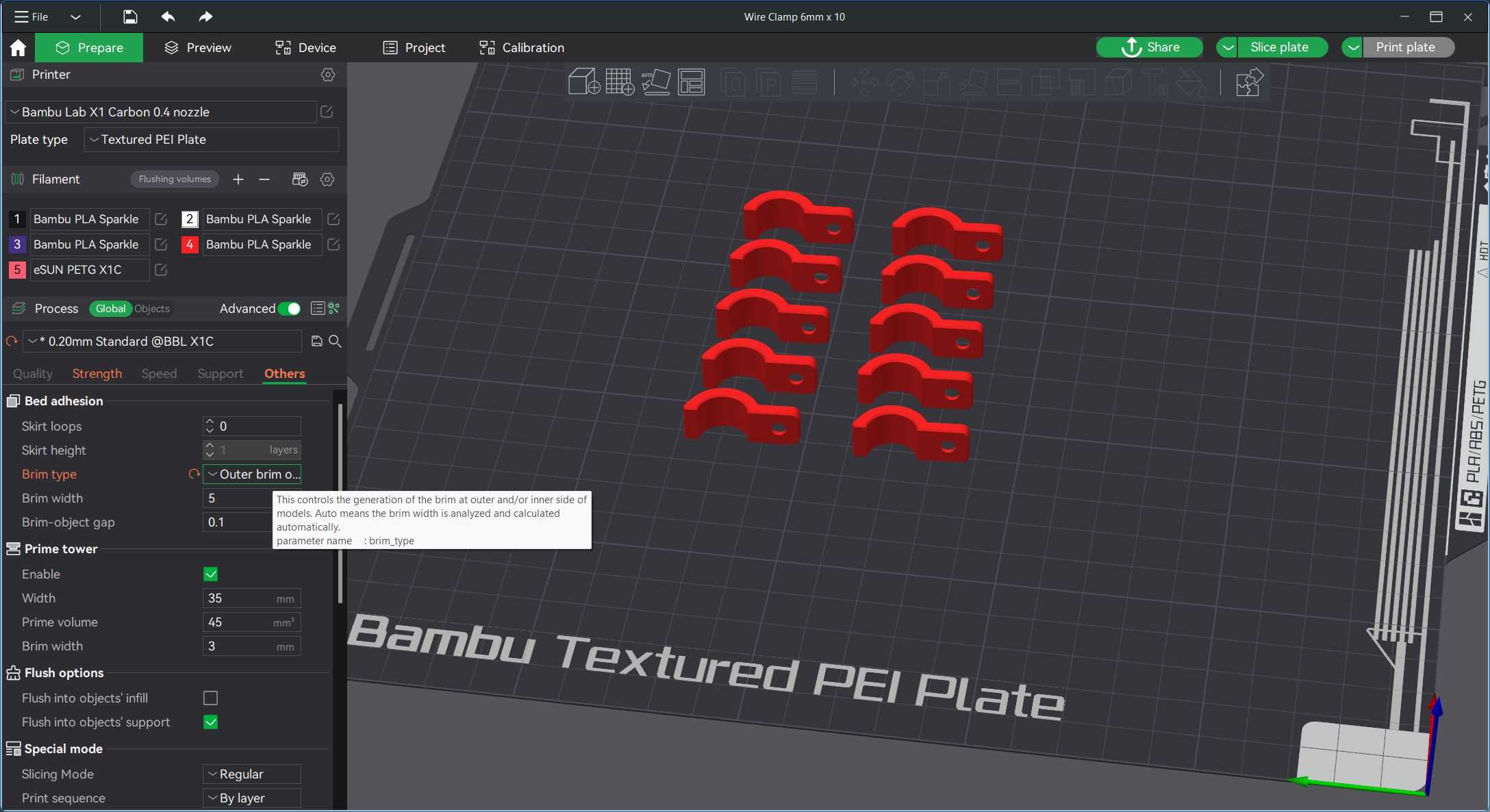

　　材料韧性下降的情况下，加强结构也能分散卡扣受力时的集中应力，提升线夹的使用寿命。针对3D打印的工艺特性，线夹的所有结构都做了无支撑优化，打印时不需要添加额外的支撑结构，打印完成后只需要去除底部的打印 raft 或者 brim 就能直接使用，不需要做后续的打磨、修整工序，小批量制作时的打印效率很高，完全能满足现场临时布线时快速制作、快速安装的需求。实际使用时，可以根据现场需要固定的线缆数量和线径，灵活选择单组或者多组线夹组合使用，安装孔位的通用设计也能让线夹适配不同的安装场景，不管是变压器壳体的侧壁固定，还是电控柜内的布线整理，甚至是小型设备内部的线束固定，都能通过这款线夹完成可靠的线缆固定，不需要额外采购多种规格的标准线夹，减少现场备品备件的库存压力。
