X1C打印机可调节照明装置立管结构

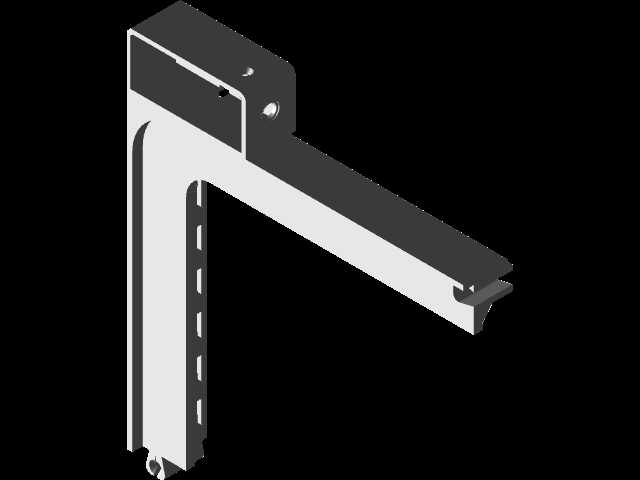

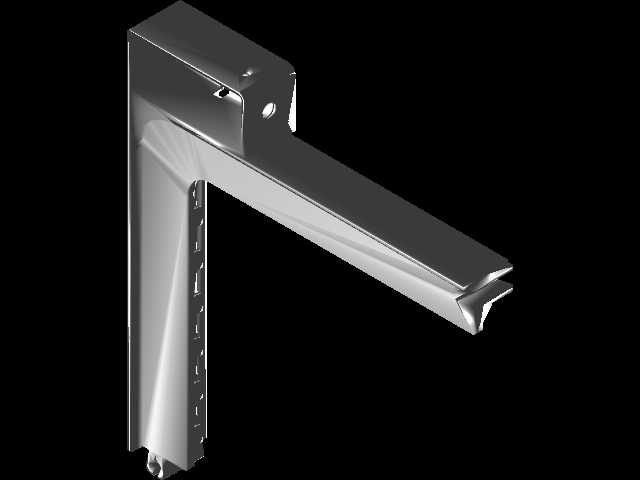

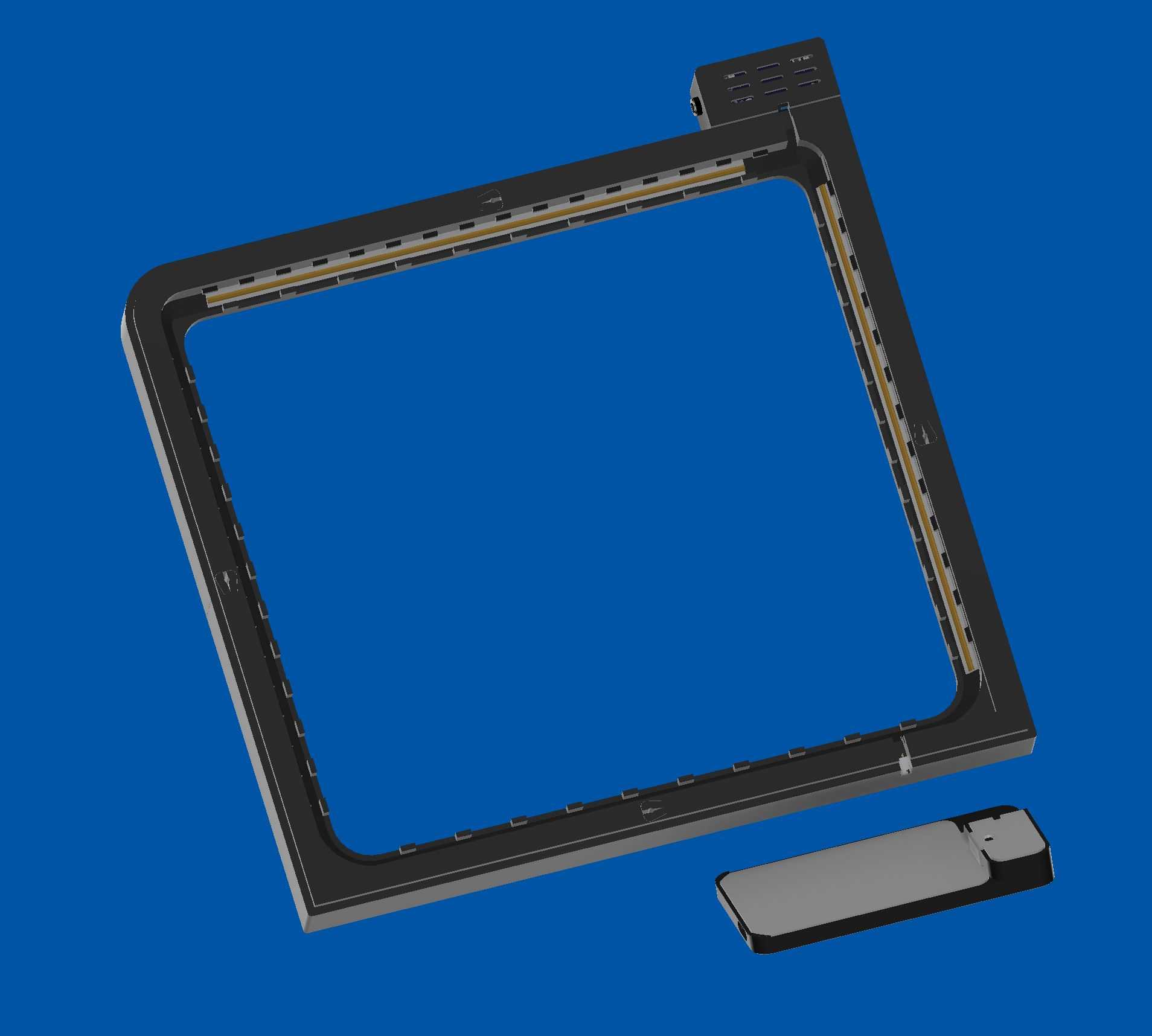

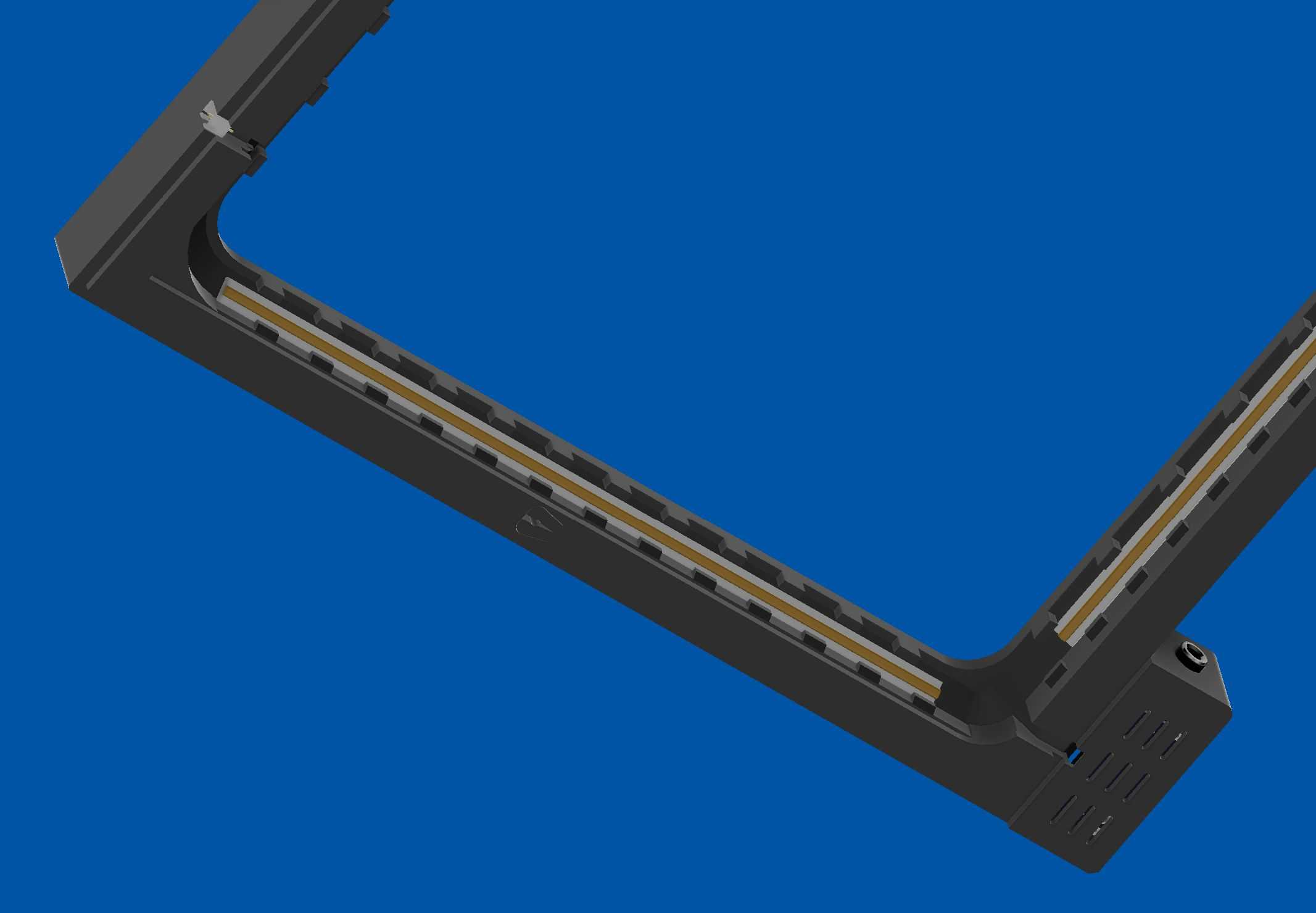

　　在FDM桌面级3D打印的实际生产作业场景中，设备原厂内置照明的短板一直是困扰一线操作人员的常见问题，尤其是采用深色半透明封闭外罩的机型，内部光线经过有色壳体的过滤衰减后，操作人员很难清晰观察打印平台上的首层附着状态、丝材挤出均匀度以及模型成型细节，而常规的外接照明方案往往存在走线杂乱、亮度不可控、安装干涉打印运动部件等问题，这款适配X1C机型的可调节照明装置立管，正是针对这类实际作业痛点开发的功能性改装结构。从功能特性来看，这套立管结构承担着照明模块的承载、走线防护以及操作位支撑的多重作用，区别于直接粘贴在机壳内壁的简易灯条方案，立管式设计将照明单元抬升至打印机顶部玻璃盖板的对应位置，光线从顶部垂直向下投射，能够最大程度减少打印头运动过程中产生的阴影遮挡，同时配套的手动调节结构支持用户根据不同的打印场景切换照明状态：在打印前的平台调平、模型摆放阶段，可以开启最高亮度，清晰观察喷嘴与平台的间隙，判断首层贴合情况；在打印过程中尤其是使用激光雷达进行首层扫描检测的阶段，可以将亮度调低或者关闭照明，避免强光对激光雷达的检测精度造成干扰，这一设计充分考虑了原厂设备自带传感器的工作特性，不会因为加装照明影响设备原有功能的正常运行。从设计思路层面，这套立管结构采用了分体式组装逻辑，整体由3D打印成型的结构件与标准电子元件组合而成，立管主体采用中空结构设计，内部预留了足够的走线空间，灯条的供电线路可以完全隐藏在立管腔体内部，

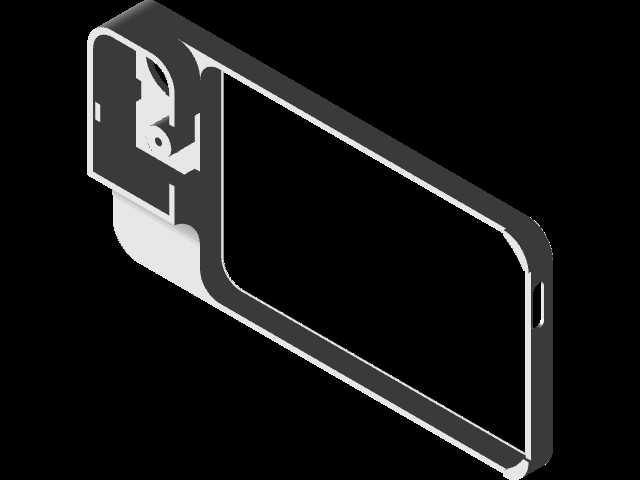

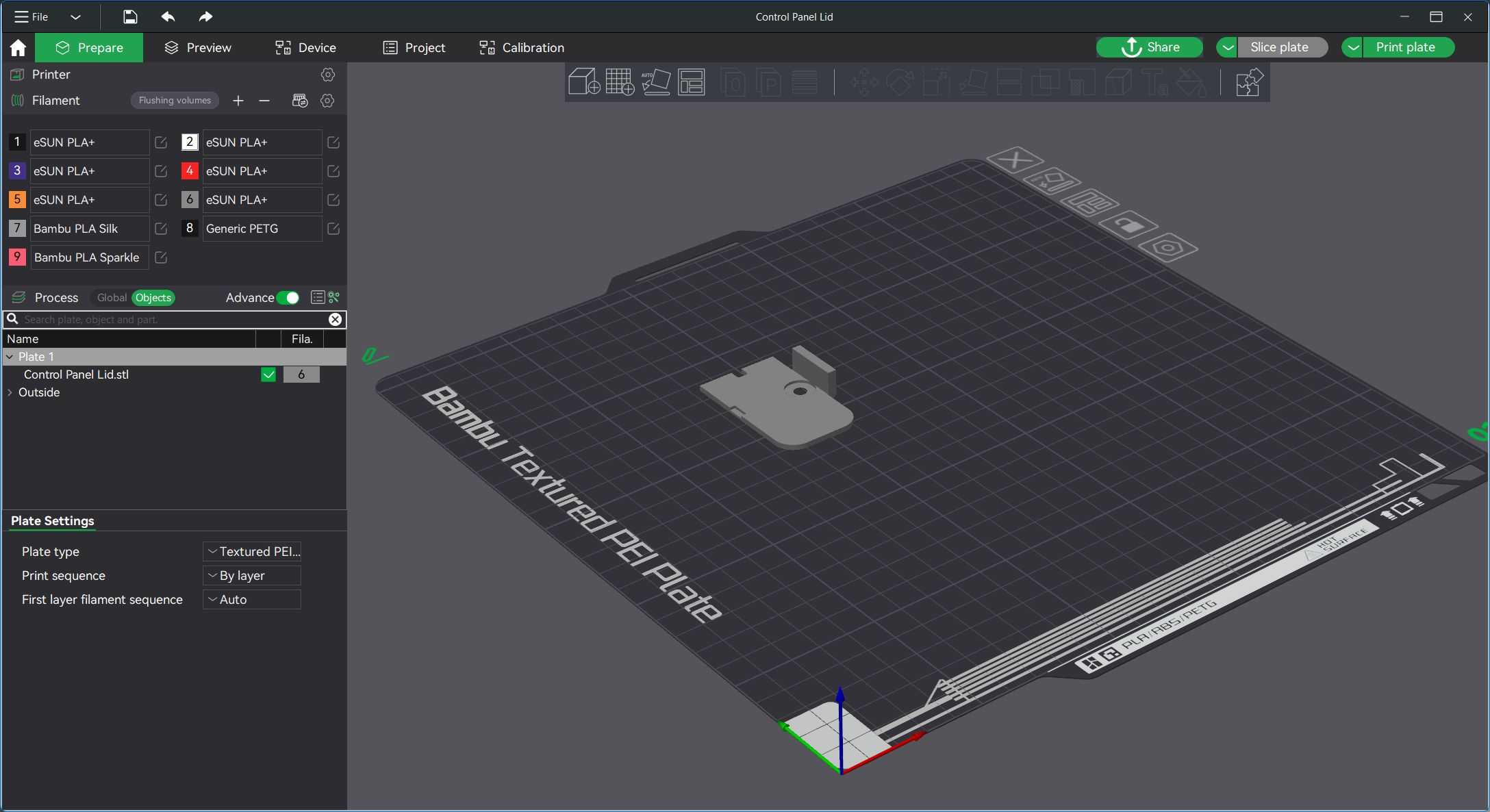

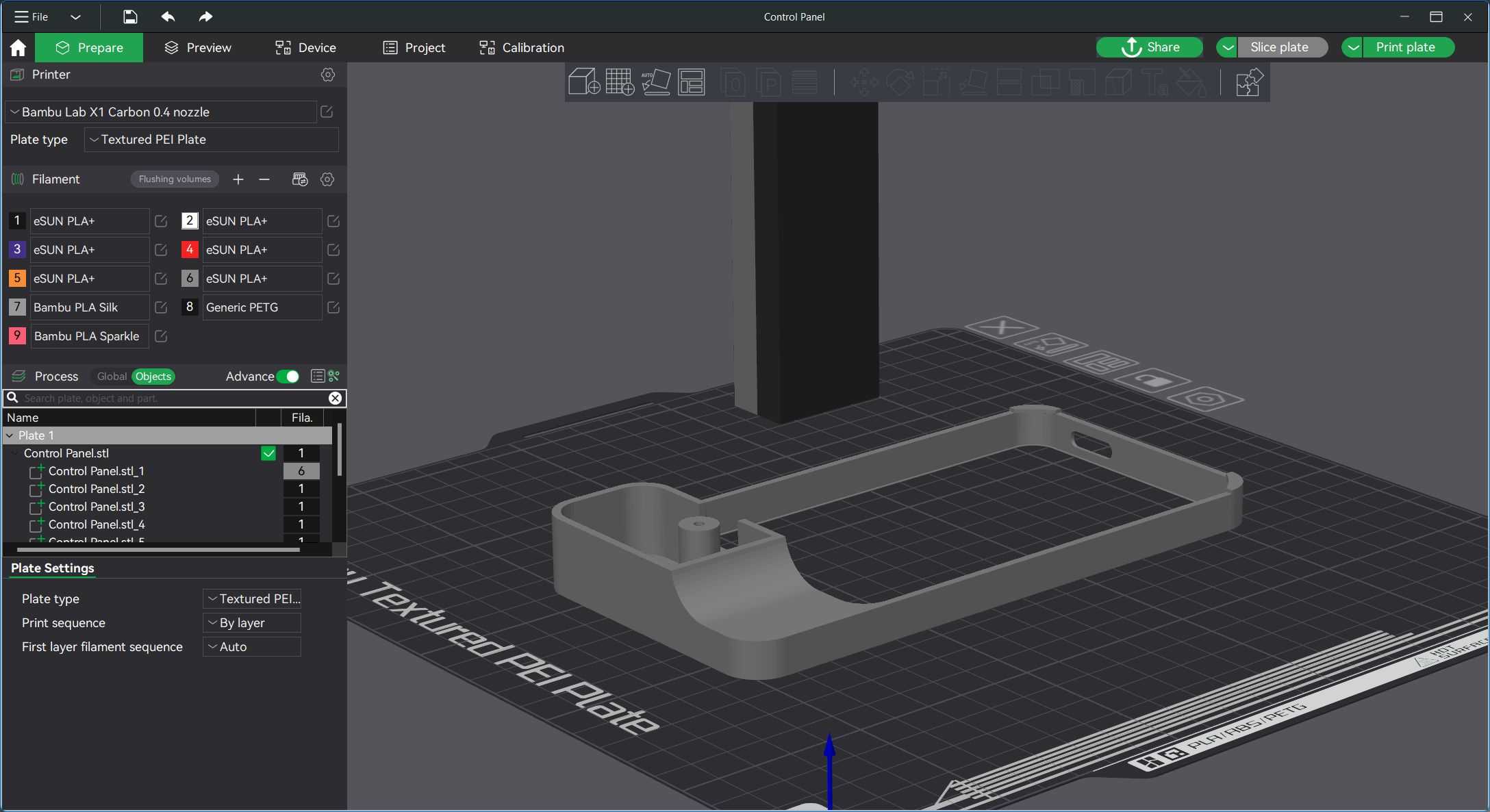

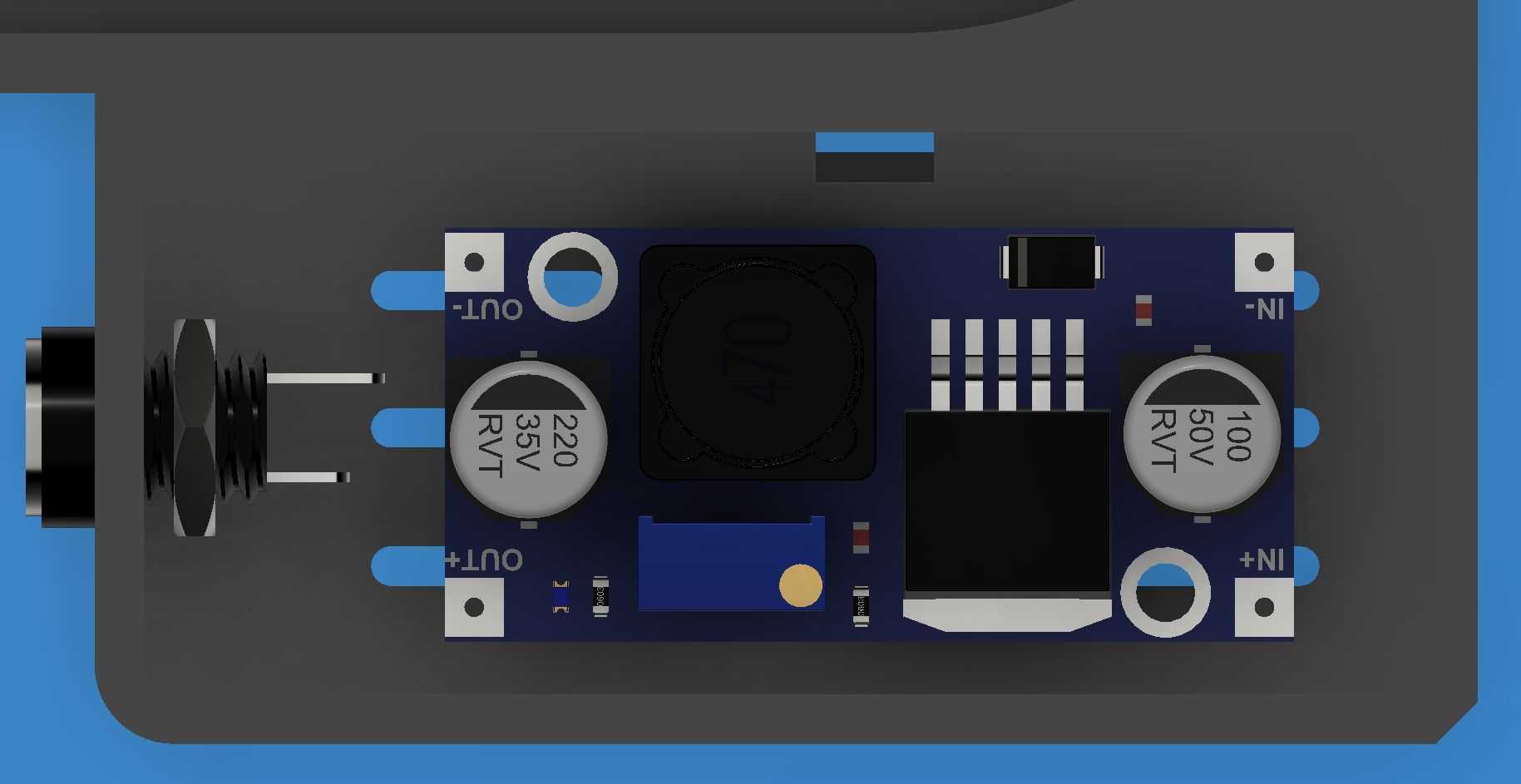

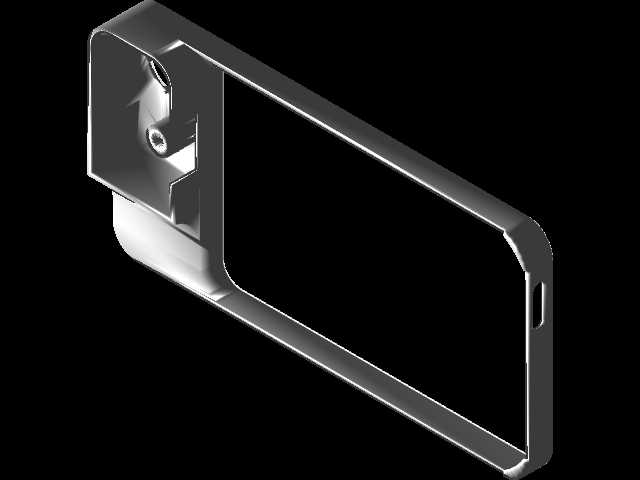

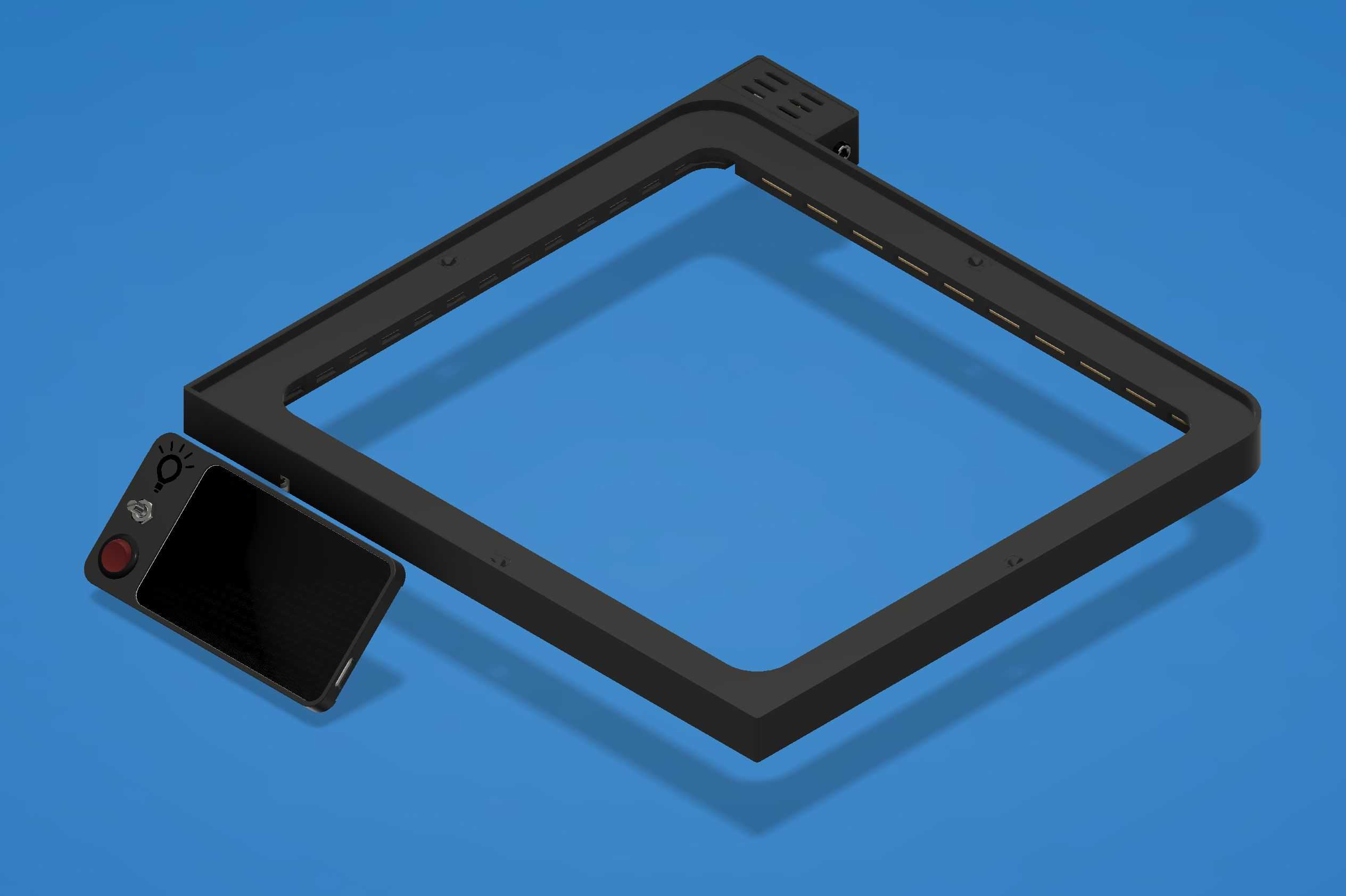

　　避免外露线路与打印头的运动路径产生干涉，也能防止打印过程中产生的高温、少量耗材飞溅对线路造成损伤。立管的安装位置经过反复校核，选定在X1C设备顶部框架的空余安装位，不需要对设备原有壳体进行打孔、切削等破坏性改装，通过卡扣与原厂预留的安装孔位配合即可完成固定，安装后不会影响顶部玻璃盖板的正常开合，也不会触碰设备内部的XY轴运动行程边界。在操作控制部分，调光开关与亮度调节旋钮的安装位设置在LCD显示屏附近的立管延伸段上，操作人员在设备正面进行触屏操作、调平校准的时候，不需要探身到设备侧面或者背面，随手就可以完成照明的开关与亮度调节，操作逻辑符合日常使用的动作习惯，额外增加的照明模块还能为设备内置的摄像头提供更充足的环境光线，

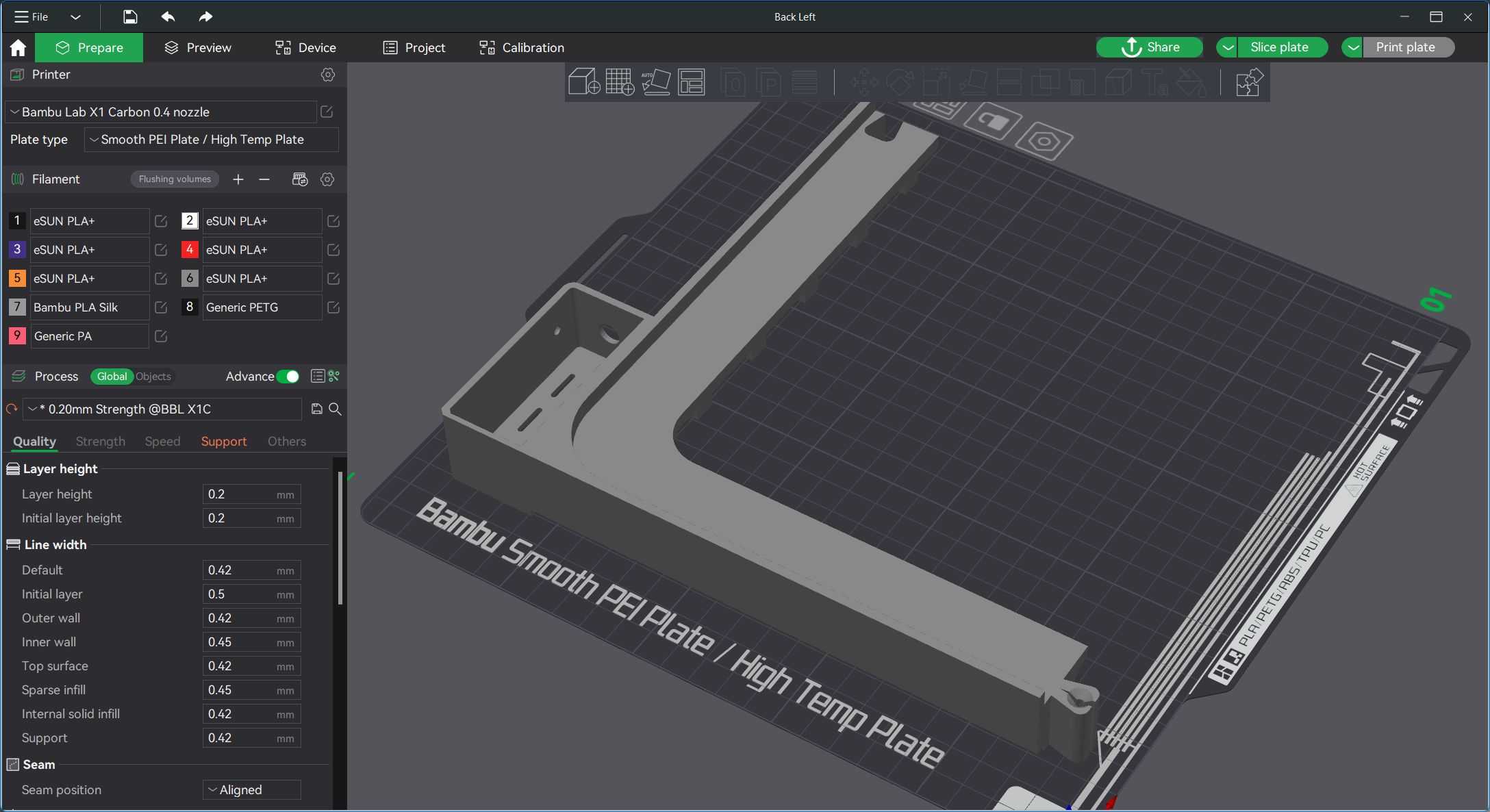

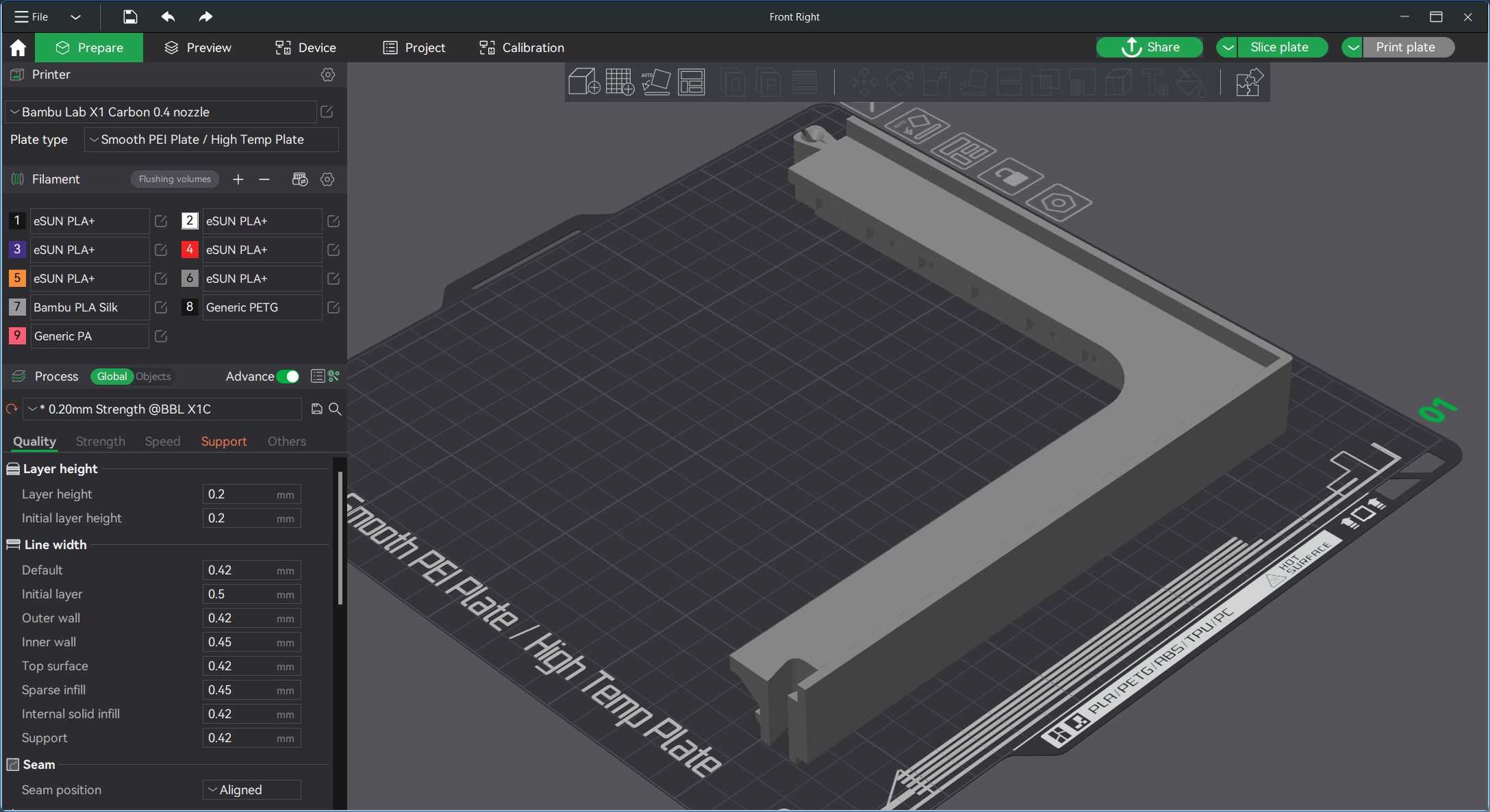

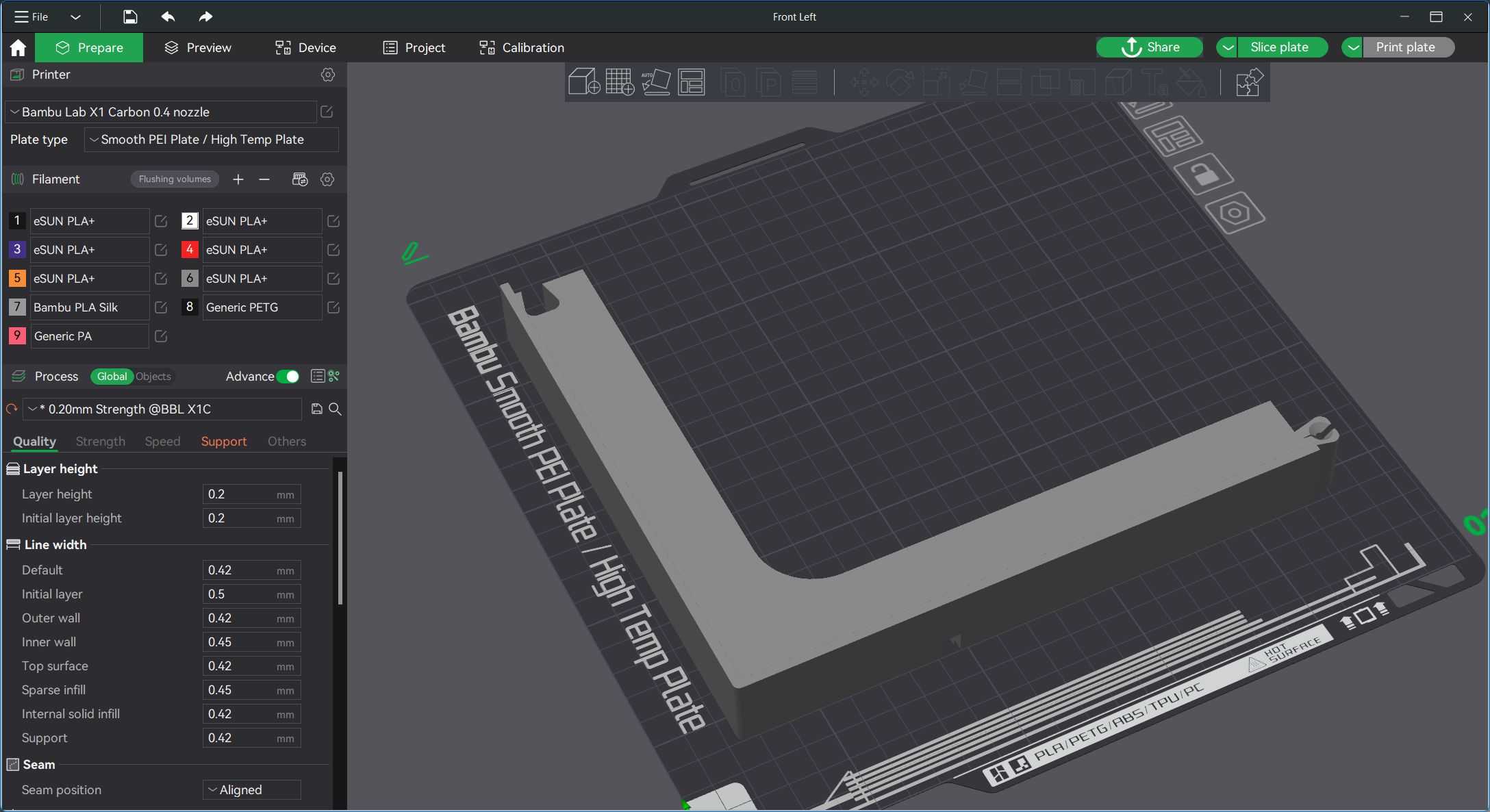

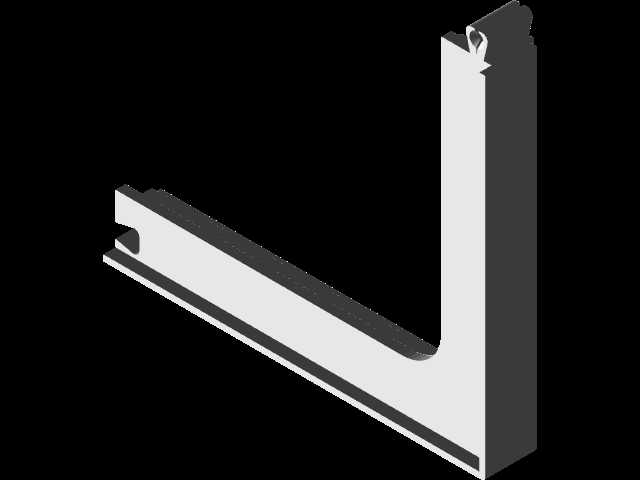

　　有效降低远程监控画面的噪点，提升远程查看打印状态时的画面清晰度，方便操作人员在无人值守打印时及时发现翘边、堵头等异常问题。从安装边界与尺寸适配来看，立管的整体高度严格匹配X1C设备顶部框架到玻璃盖板下沿的空间距离，安装后照明条与玻璃盖板保持2mm左右的安全间隙，不会在盖板开合过程中产生刮擦，立管的横向宽度控制在15mm以内，不会遮挡顶部的散热通风孔，保证设备原有散热风道的通畅。结构件的壁厚设计为2mm，采用常规PLA材料打印即可满足结构强度要求，既能够稳定支撑照明条的重量，长期使用不会出现形变下垂，也不会过多增加设备顶部的负载。立管与设备框架的连接部位设计了定位卡槽，安装时不需要额外测量定位，对准卡槽推入即可完成预装，

　　再通过两颗标准M3螺丝锁紧就可以完成固定，整个安装过程不需要复杂的专用工具，普通操作人员在十分钟内即可完成全部组装工作。在实际使用场景中，这套照明立管结构不仅适用于日常的打印作业观察，在进行设备维护、喷嘴更换、喉管清理等操作时，充足的顶部照明可以清晰照亮打印头附近的狭小操作空间，避免因为光线不足导致操作失误，相比外接台灯等外置照明方案，这套集成在设备上的立管照明不会占用工作台面空间，光线投射角度也经过专门优化，不会在操作时产生手部阴影遮挡作业区域。考虑到不同用户的使用习惯差异，立管上的灯条安装位还预留了一定的调节余量，用户可以根据自己的观察习惯小幅调整灯条的照射角度，获得最适合自己的观察视野，同时整个结构的模块化程度较高，如果后续灯条出现损坏，只需要拆开立管端部的盖板即可更换灯条，不需要整体拆除整个立管结构，维护成本极低。
