适配E3D热端拆装的滚花旋钮式扳手

　　在FDM熔融沉积成型3D打印设备的日常运维场景中，热端作为耗材熔融挤出的核心部件，其喷嘴、喉管等易损件的拆装更换是设备维护环节的高频操作，常规活动扳手、尖嘴钳等通用工具在操作时，很容易因夹持力控制不当刮伤热端金属外壁，或是因操作空间局促无法对准施力位置，甚至会因施力角度偏差导致热端加热块、热电偶走线被碰损，影响后续打印精度。这款针对E3D系列Revo热端设计的专用旋转扳手，正是为解决这类狭小空间内的精密部件拆装痛点开发的手动维护工具。

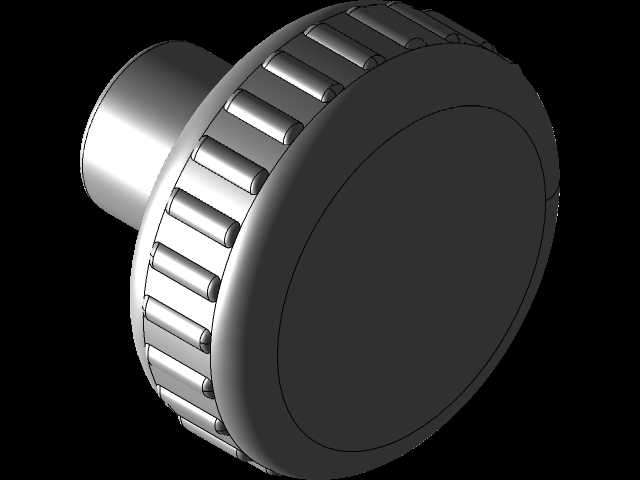

　　从结构设计逻辑来看，扳手整体采用同轴旋钮式布局，主体为大直径圆盘握持段，一端延伸出与热端喷嘴/锁紧结构匹配的套接端，没有额外的突出手柄结构，整体外轮廓做了全圆角过渡处理，能在3D打印机喷头组件的紧凑安装空间内灵活操作，不会剐蹭到旁边的散热鳍片、加热线或是温度传感器走线。握持段的外圆周面均匀排布了轴向的矩形滚花凸棱，每道凸棱的高度、宽度以及相邻凸棱的间距都经过反复调试，既能够保证徒手旋转时提供足够的静摩擦力，避免施力过程中打滑脱手，又不会因为棱边过于尖锐硌伤操作人员的手部，长时间施力操作也不会产生明显的不适感。

　　套接端的内轮廓完全匹配E3D Revo热端喷嘴的六角锁紧位以及热端基座的对接尺寸，配合间隙控制在0.1mm以内，既能够顺畅套入待拆装部件，又不会因为间隙过大导致施力时出现滑棱、磨圆部件边角的问题。实际使用时，操作人员只需要将套接端对准热端的锁紧位置套入，手指捏住大直径的圆盘滚花段旋转即可完成拆装操作，不需要额外预留扳手摆转的空间，哪怕是热端安装在X轴滑台的紧凑位置、周边已经安装了风扇罩、自动调平传感器等附件的情况下，也可以直接操作，不需要提前拆除周边附件，能够大幅缩短热端维护的操作时间。

　　从安装边界与尺寸适配性来看，扳手的整体轴向长度控制在较短范围内，套接端的外径小于热端散热片的内径，操作时不会与散热鳍片发生干涉；圆盘握持段的直径经过优化，既保证了足够的力臂长度，让操作人员不需要施加过大的握力就能够输出足够的锁紧/松脱扭矩，避免扭矩过大拧断喷嘴或是拧裂加热块，又不会因为直径过大碰到打印机的X轴导轨、同步带等运动部件。针对Revo热端喷嘴的特殊锁紧结构，套接端的深度也做了匹配设计，套入后能够完全包裹住喷嘴的受力部位，施力时受力均匀分布在整个锁紧面，不会出现局部应力集中导致的部件变形问题。

　　在实际运维场景中，这款扳手除了用于更换堵塞、磨损的喷嘴之外，也可以用于热端喉管的锁紧、热端与挤出机对接部位的紧固操作，相比通用工具，它的施力方向始终与热端的轴线保持同轴，不会因为施力角度偏斜导致喉管弯曲、加热块错位等问题，能够有效降低维护操作对热端装配精度的影响，减少后续打印过程中出现漏料、耗材挤出不畅、打印层厚不均等故障的概率。设计过程中也充分考虑了3D打印自制的可行性，整体结构没有倒扣、薄壁等难以成型的结构，无论是采用PLA、PETG还是更高强度的工程塑料打印，都能够获得足够的结构强度，满足日常维护的使用需求，不需要额外的金属加工工序，方便一线运维人员根据实际使用需求快速制作适配的工具。
