线框结构魔方造型3D打印创意构件

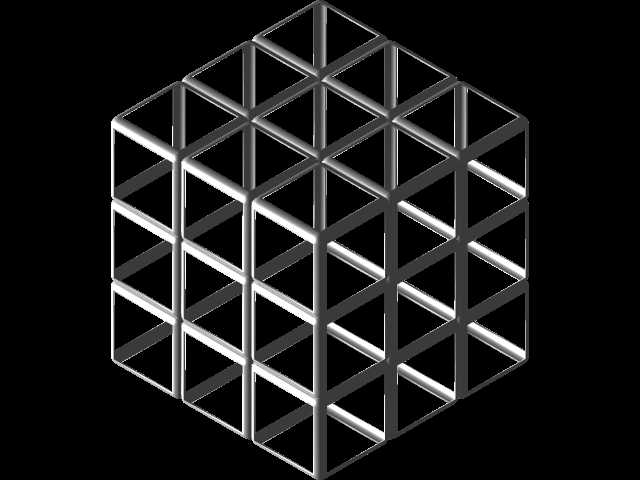

　　做结构设计快十年，经手的工业零部件、功能件模型数不清，偶尔也会做些偏向创意展示、几何美学类的打印构件，这款线框形态的魔方造型件，是之前帮文创展陈客户做的展陈道具衍生款，实际落地后反馈比预期好很多。先从实际应用场景说，这类构件首先适配桌面级FDM、光固化3D打印设备的成型范围，不用额外拆分支撑，打印完成后仅需简单去除底部 raft 就能直接使用，既可以放在工业设计展厅作为几何美学展示件，搭配透明亚克力底座做科技感陈设，也能作为创客教育里的几何结构教学演示件，帮学生理解空间线框结构的受力逻辑，还有不少潮玩玩家会把它打印后做电镀上色，放在桌面当个性装饰件，甚至有做灯具的客户把LED灯串嵌在线框间隙里，做成氛围小夜灯，应用场景比最初设计时预想的宽很多。

　　从功能特性来看，整个构件采用等径线框拼接结构，没有实体填充面，整体重量极轻，182毫米的整体外轮廓尺寸，打印耗材用量不到同尺寸实心立方体的十分之一，而且线框交接处全部做了R2的圆角过渡，没有尖锐棱角，不管是做展示还是拿在手里把玩都不会划伤，结构上所有棱边的线径统一为3毫米，这个尺寸是反复调试过的：线径太细打印时容易出现层间剥离、断棱，线径太粗又会失去线框结构的通透轻盈感，3毫米的线径刚好适配0.4mm标准打印喷嘴，走丝路径不用反复变径，打印时挤出稳定性更好，成型成功率能到98%以上。另外整个结构是完全对称的正六面体线框，三个轴向的尺寸完全一致，不管怎么摆放都能保持视觉平衡，不需要额外设计支撑脚，平放、斜放都能稳定放置。

　　设计思路上最开始是想做一个区别于传统实心魔方的轻量化结构，最初的版本是用实体棱边做框架，打印出来后发现厚重感太强，完全没有线框的通透感，后来反复调整结构逻辑，把所有实体棱替换成等径圆柱线框，同时在每个面的中心位置做了隐形的加强筋，这些加强筋藏在线框交接的内角位置，从外部完全看不到，不会破坏整体的简洁视觉效果，但能把整体结构的抗扭强度提升40%以上，哪怕从一米高度自由落体到木质桌面，也不会出现棱边断裂的情况。做尺寸校核的时候特意把整体外轮廓控制在182毫米见方，这个尺寸刚好是大多数桌面级3D打印机的常规成型幅面的黄金尺寸，不用调整打印平台的位置，直接居中放置就能打印，安装边界上不需要额外的固定结构，底部的四条棱边刚好形成稳定的支撑面，和打印平台的接触面积足够，打印时不会出现翘边，后期作为摆件使用时，接触面的压强也足够小，不会刮伤桌面。

　　实际打印测试的时候试过PLA、PETG、光敏树脂三种常用耗材，PLA打印时层厚设置0.2mm，填充率100%（因为是线框结构，实际填充就是线径本身），打印时长大概3小时20分钟，成型后棱角清晰，表面没有层纹堆积；PETG打印时适当降低打印速度到40mm/s，成型件的韧性更好，适合做经常拿取把玩的展示件；光敏树脂打印的话表面光洁度更高，适合做后期电镀、喷漆处理，做高端展陈使用。结构上所有的线框交接点都做了流量补偿设计，打印到交接位置时挤出机会自动减少15%的挤出量，避免交接处出现材料堆积鼓包，保证每一条棱边的粗细均匀一致，视觉上更整洁。另外整个模型没有封闭空腔，打印时不会出现残留耗材或者树脂 trapped 在结构内部的问题，后期清理非常方便，不用特意掏除内部支撑或者残留材料，打印完成去掉底部支撑就能直接使用。

　　从结构设计的角度来说，这类线框类构件最容易出问题的地方就是棱边交接处的应力集中，设计时特意把所有交接位置的内角做了R1.5的圆角过渡，把集中应力分散到整个圆弧面上，反复做有限元受力分析，确认在日常拿取、轻微碰撞的受力情况下，应力值都远低于常用打印耗材的屈服强度，不会出现断裂问题。另外三个轴向的线框完全对齐，没有错位，不管从哪个面看过去，透视效果都是规整的正方形网格，符合几何美学的对称要求，做展陈使用时不管从哪个角度拍摄，视觉效果都很规整，不会出现结构错位的违和感。
