适配DDCS控制板的3D打印CNC操作外壳

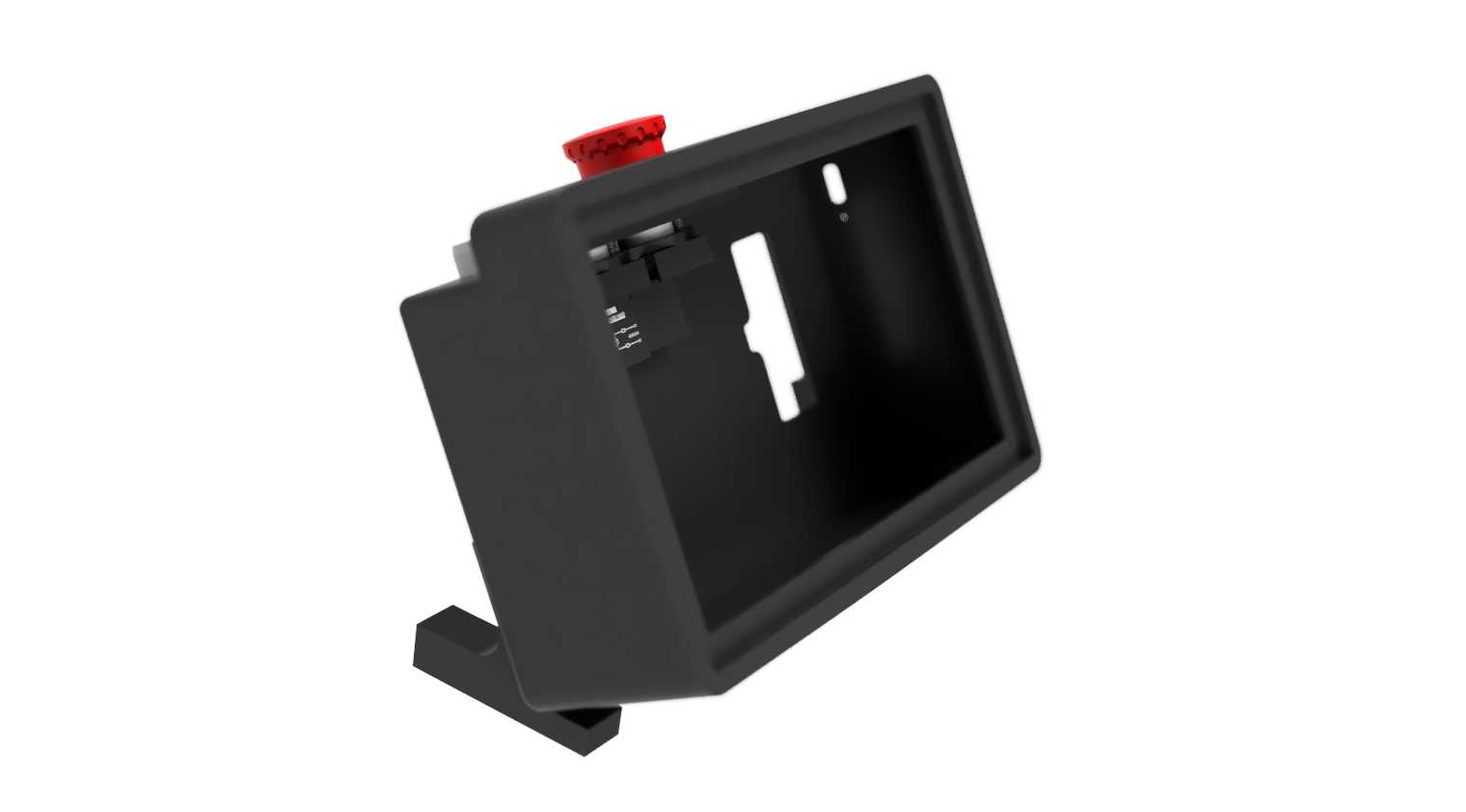

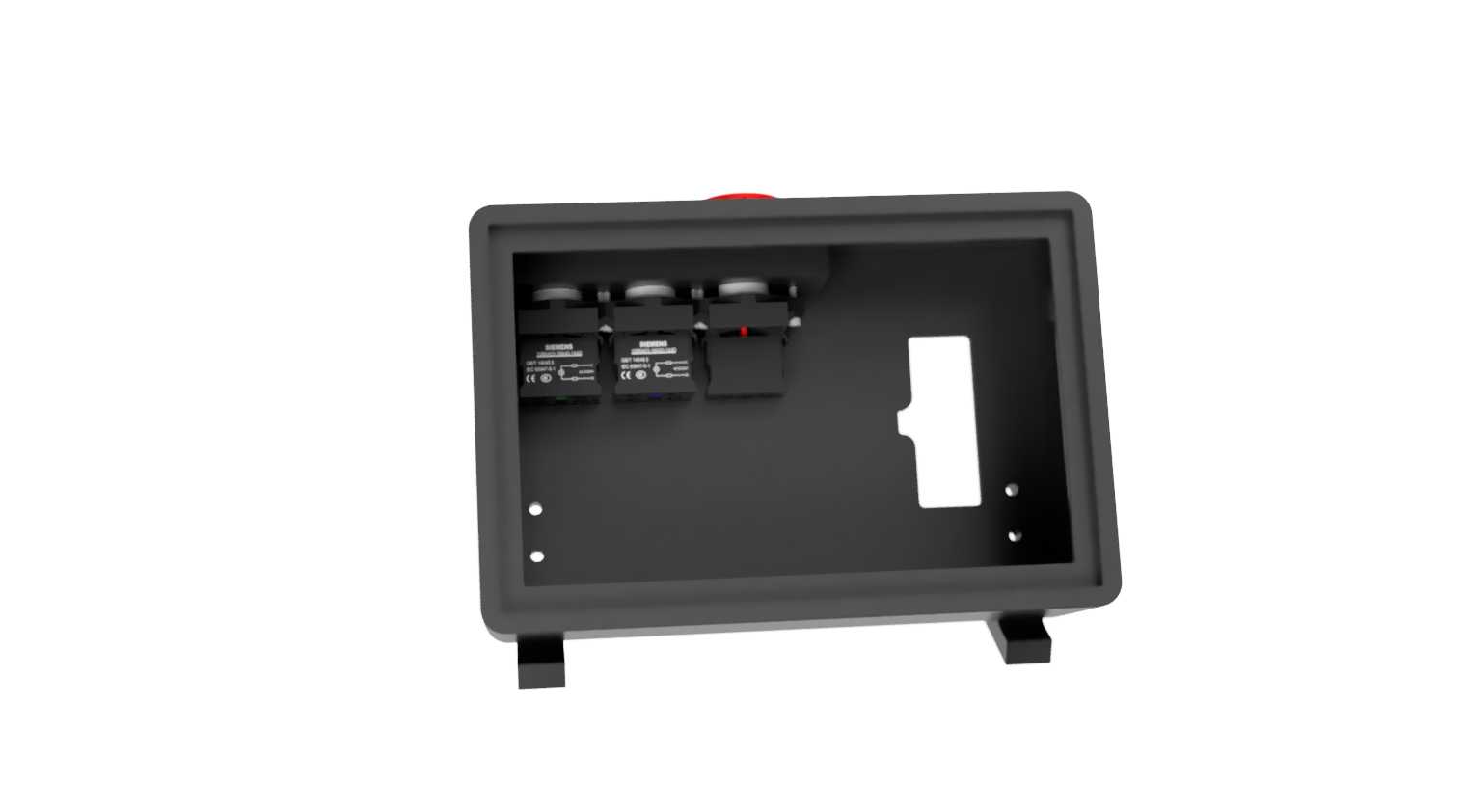

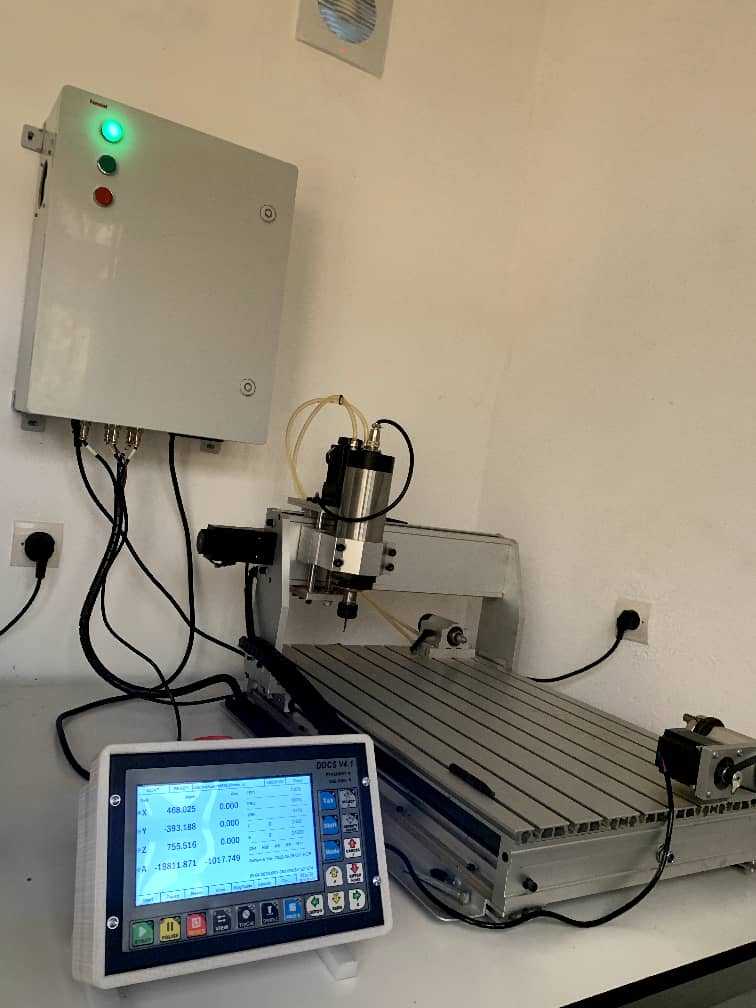

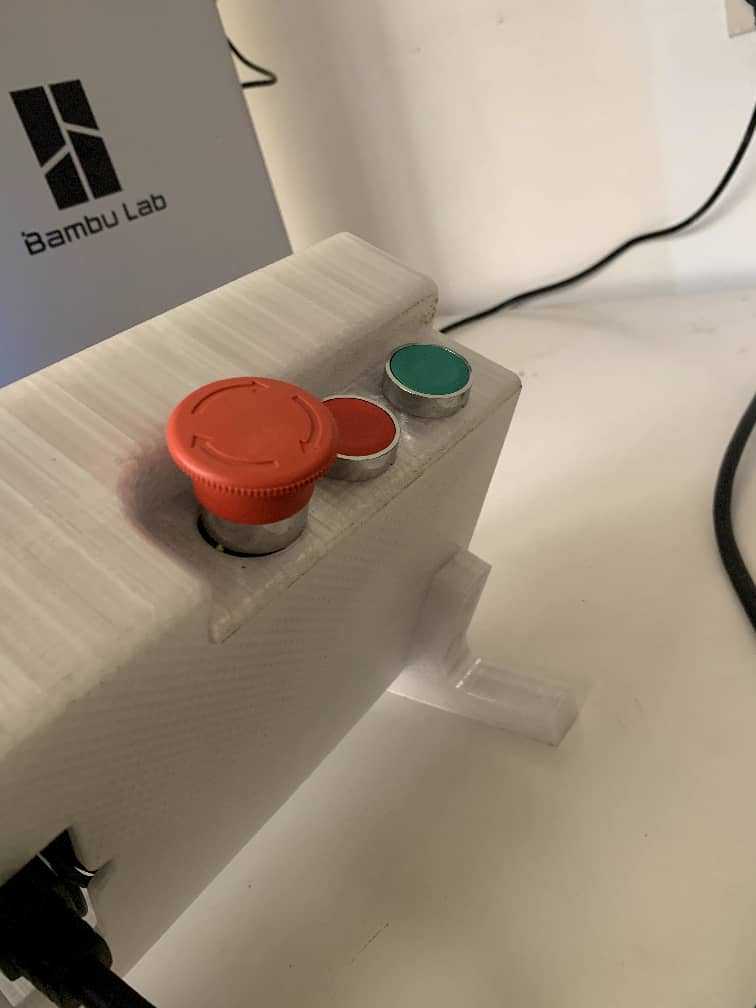

　　在小型数控加工设备的改造场景中，不少从业者会选择用DDCS中文控制板替换老旧的Mach3控制系统，这类改造常见于桌面级CNC6040这类小型雕刻、铣削设备，原有控制箱要么尺寸不匹配新板的安装孔位，要么操作视角不符合日常站坐操作的人体工学，裸露安装的控制板还容易被切削液飞溅、金属碎屑磕碰损坏，专门适配的外壳就成了改造过程中提升使用体验的关键结构件。这个外壳的设计完全围绕DDCS控制板的实际安装需求展开，首先在腔体内部预留了控制板的固定柱位置，柱位高度经过测算，刚好能让控制板上的接口、按键与外壳表面的开孔精准对齐，不会出现插接线材时被壳体挡住、或者按键按下去触不到板载微动的情况，顶部预留的急停按钮安装位，特意做了加厚的凸台结构，

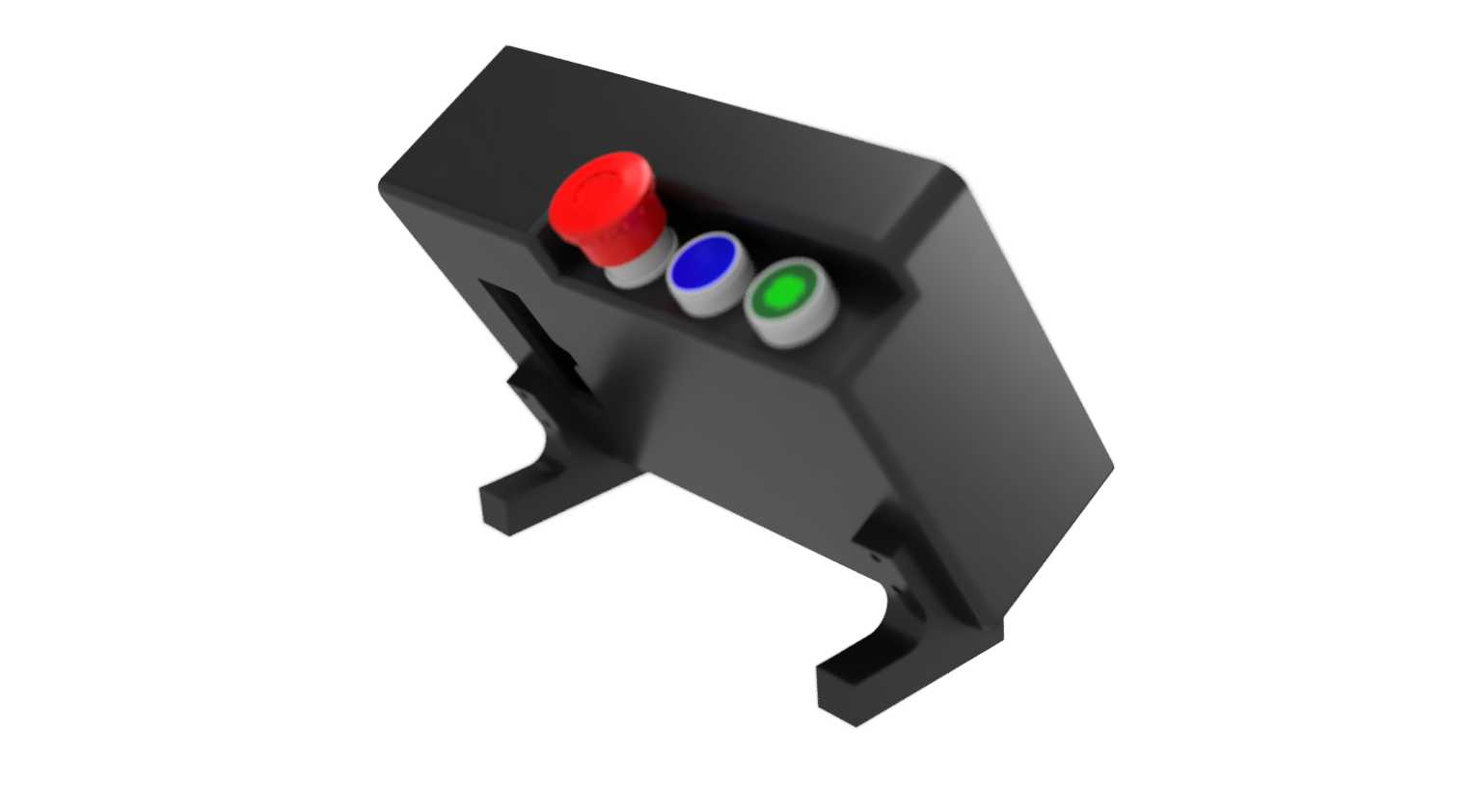

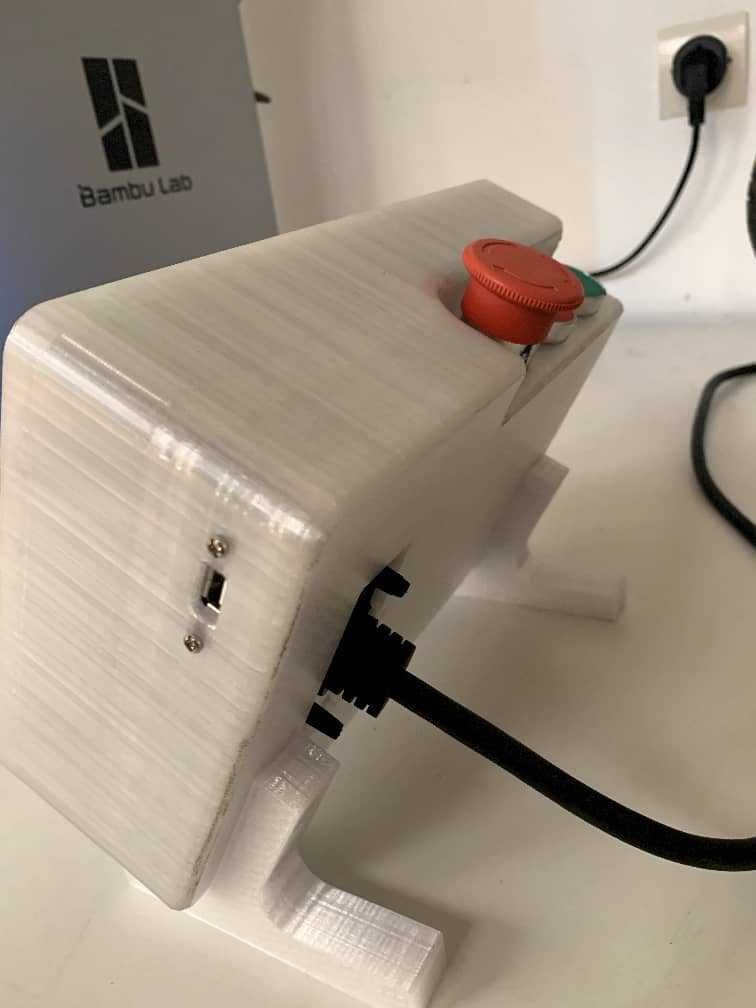

　　保证急停按钮按下时的受力能均匀传递到壳体，不会因为长期按动导致壳体开裂，按钮周围留了足够的手指操作空间，戴劳保手套操作也不会误触旁边的结构。外壳的侧面做了内凹的走线槽位，所有外接的步进电机线、电源线、手轮接口线都能从槽位规整引出，不会出现线材弯折角度过大导致接口松脱的问题，槽位边缘做了圆角过渡，避免长期使用时磨破线材绝缘层造成短路。从安装边界来看，外壳背部设计了两个L型的挂装支脚，支脚上开有长条形的调节孔，既可以直接挂装在CNC设备的铝型材机架上，也能通过支架放置在操作台面，长孔设计允许安装时调整前后左右的位置，抵消机架加工或者前期安装带来的位置误差，不需要额外打孔改造原有设备结构。外壳的正面操作区域做了15度的仰角设计，

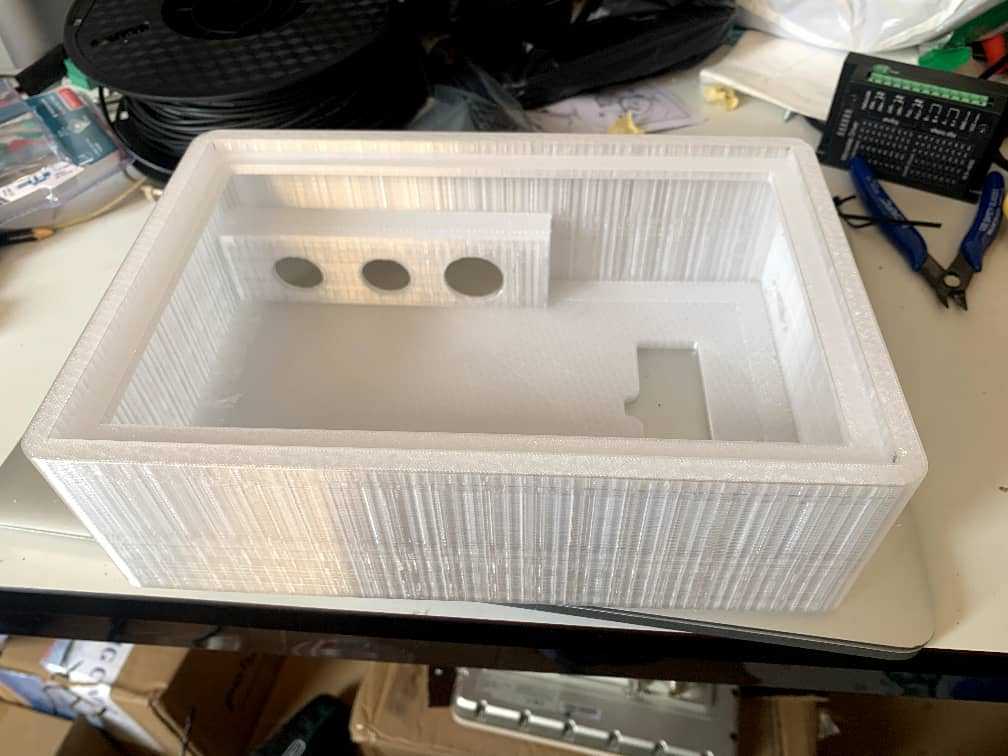

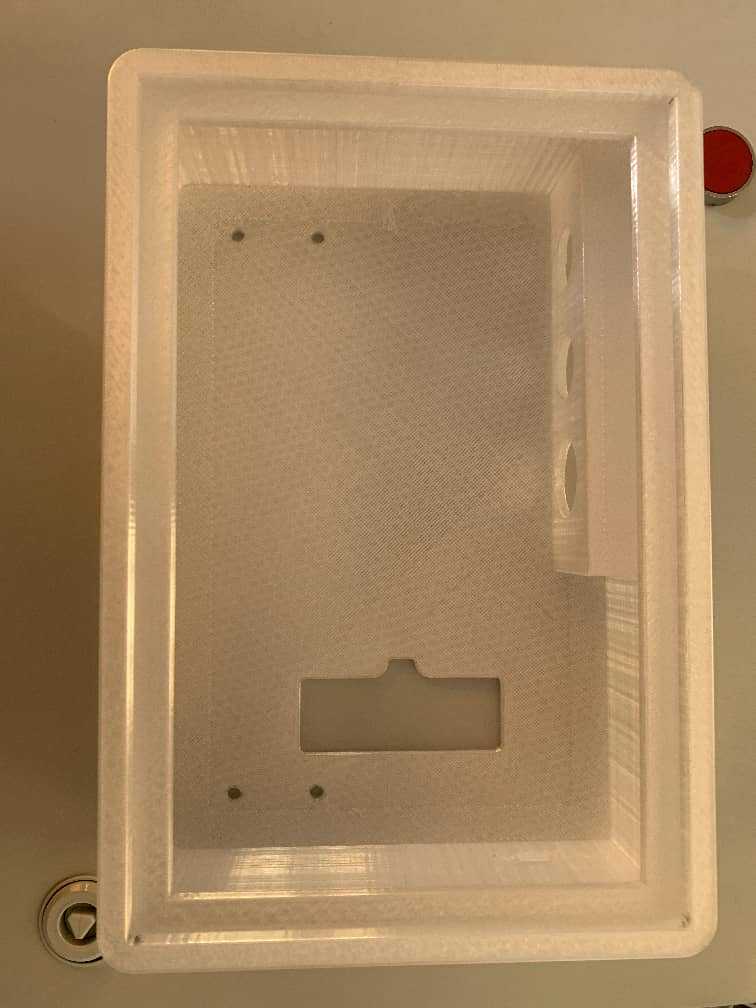

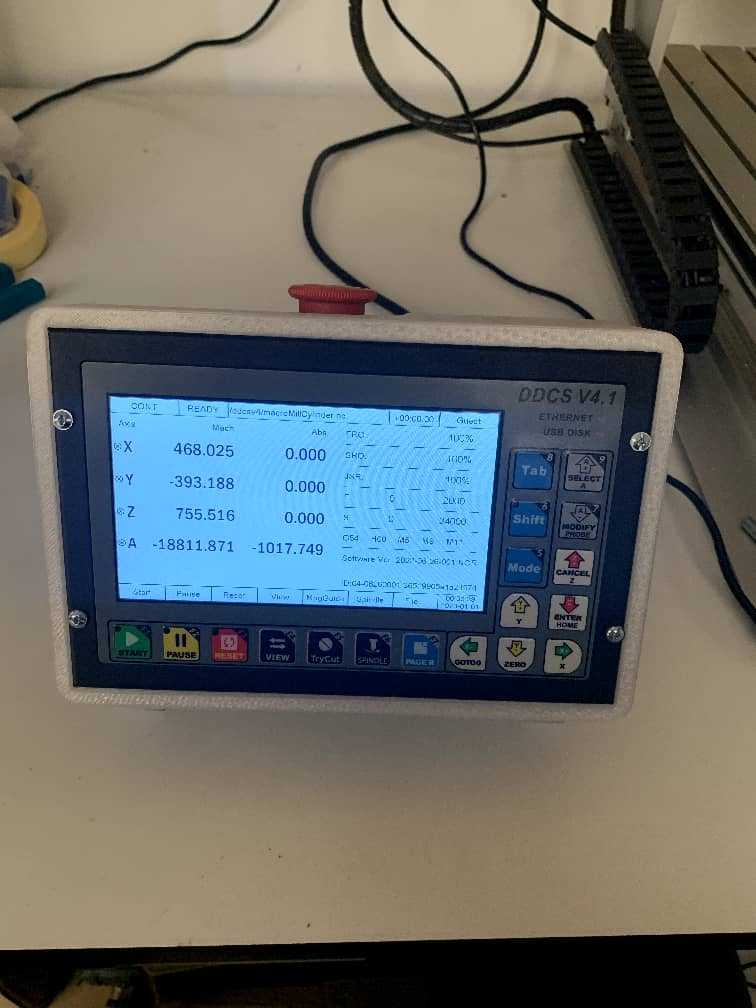

　　这个角度是经过实际操作验证的，不管是站在设备前装卸工件时快速查看参数，还是坐着调试加工程序，视线都能和控制板的显示屏保持垂直，不会因为反光看不清屏幕内容，也不用长期低头弯腰操作造成颈部疲劳。腔体内部的空间没有做冗余的浪费，刚好容纳控制板本身和必要的接线端子，外壳壁厚按照3D打印FDM工艺的常用参数设计，2.5mm的壁厚既能保证壳体的结构强度，在日常搬动、轻微磕碰时不会碎裂，也不会因为壁厚过厚导致打印时间过长、耗材浪费，内壁上还做了几条纵向的加强筋，沿着控制板的安装方向布置，既可以提升壳体的抗变形能力，也能在安装控制板时起到导向作用，对准固定柱之后直接推入就能到位，不用反复调整板件位置。考虑到3D打印的工艺特性，

　　所有的开孔边缘都做了0.2mm的倒角，避免打印时出现层纹毛刺，不需要后续额外打磨就能直接安装按键和接口，外壳的分体式结构设计也方便后期维护，拆开固定螺丝就能直接取出控制板，不需要把整个外壳从设备上拆下来，排查线路故障、更换板件的时候能节省不少时间。在小型加工车间、个人DIY工作室的实际使用场景里，这类定制化的控制外壳不光能起到防护控制板的作用，也能让整个设备的外观更规整，避免杂乱的接线带来的安全隐患，操作时的顺手程度也直接影响加工效率，不用再歪着身子看屏幕、或者伸手到设备缝隙里按急停，所有操作元件都在最顺手的位置，符合日常数控操作的动作逻辑。
