5.6kW双轴双面电池太阳能跟踪装置

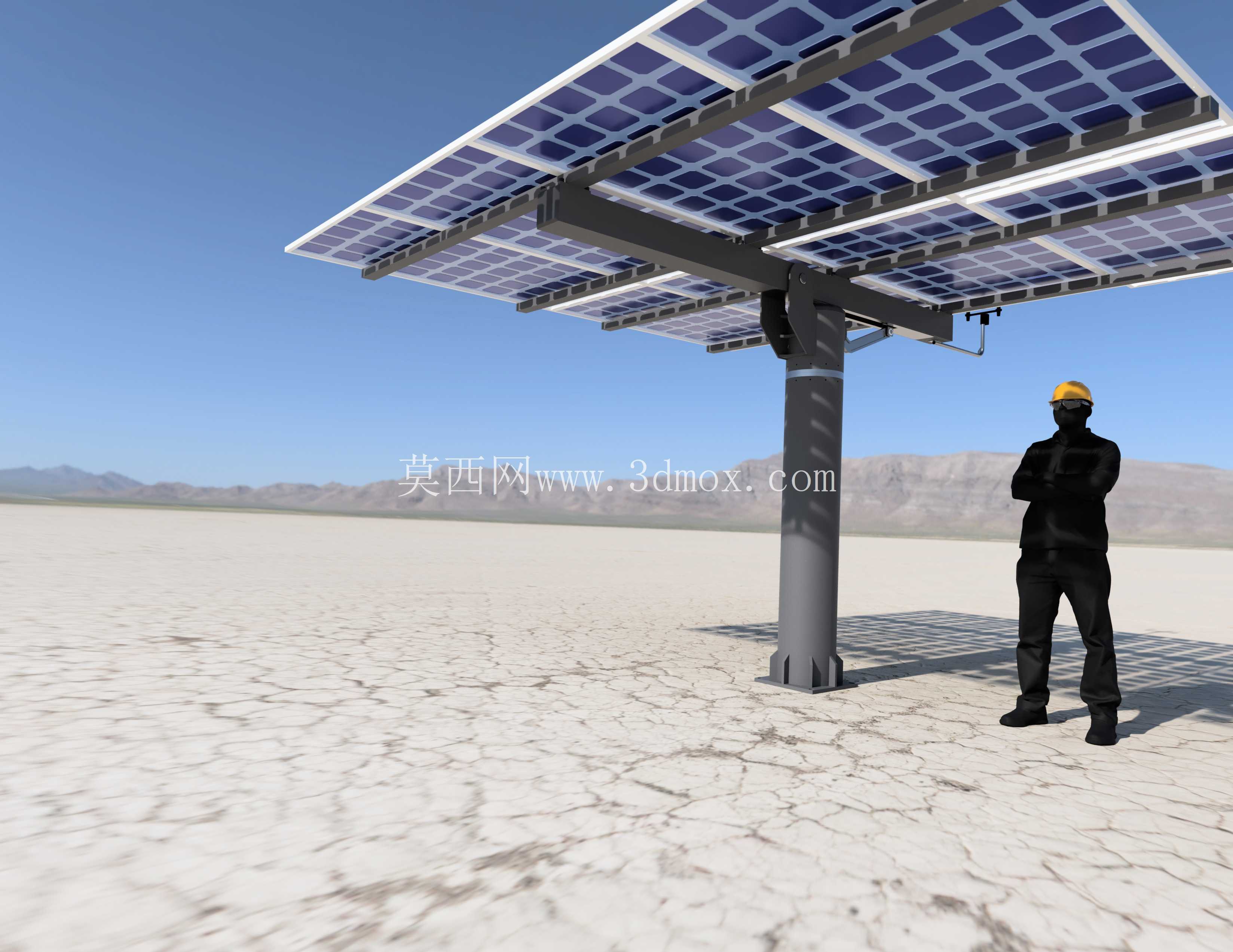

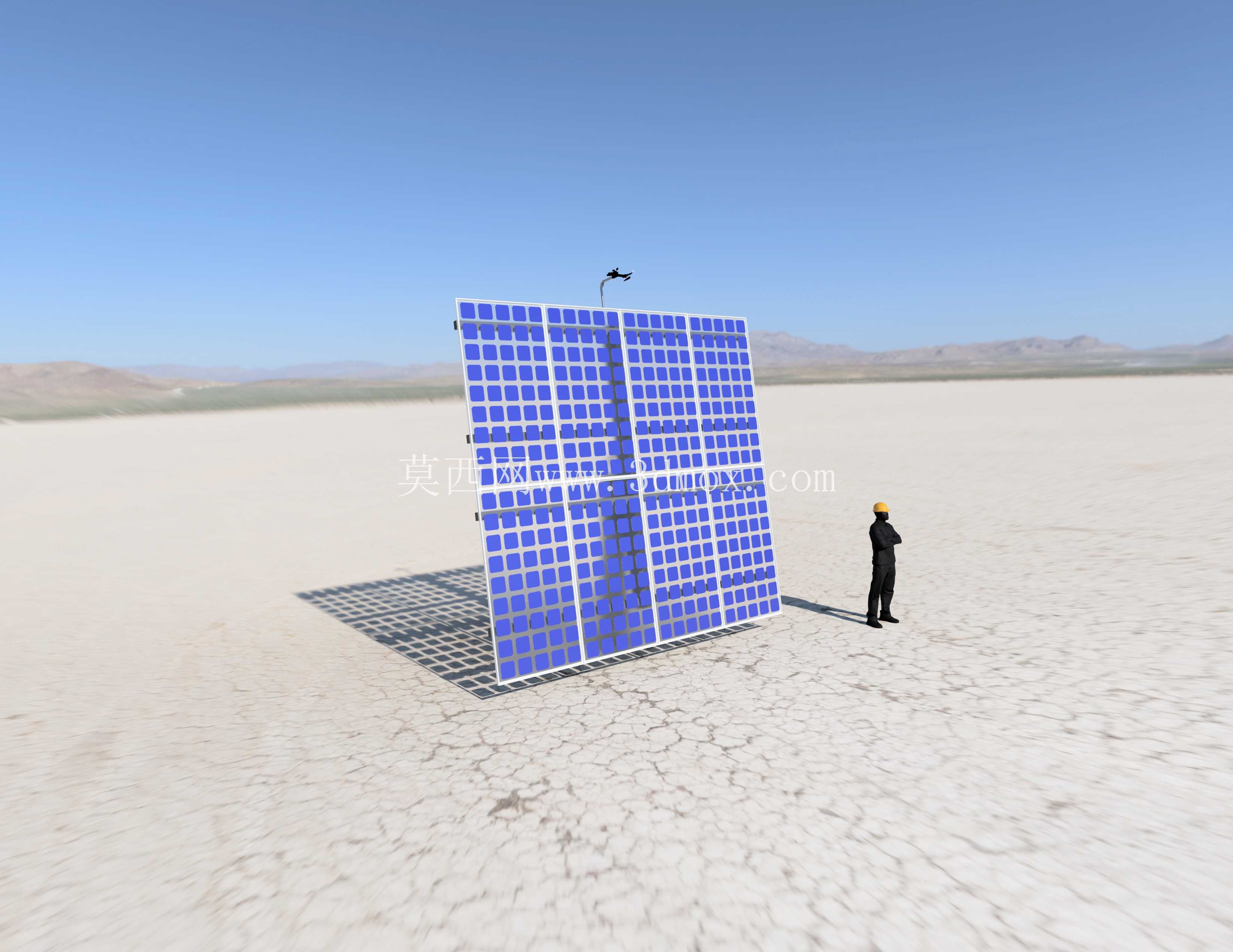

　　在分布式光伏、离网电站、荒漠集中式光伏阵列这类场景里，固定倾角的光伏板始终存在受光角度偏差的问题，早间、傍晚时段的入射光斜射会大幅拉低发电效率，遇到多云天气的漫射光场景，单面电池板的背面受光增益完全无法利用，这套双轴太阳能跟踪装置就是针对这类痛点做的结构设计。整套装置的额定承载对应总功率5.6kW的光伏组件，单块采用700W规格的双面太阳能电池板，排布时预留了足够的组件间隙，避免双轴转动过程中相邻板件出现干涉，同时保证背面的反射光、散射光能够无遮挡到达电池板背面，充分发挥双面电池的发电增益优势。

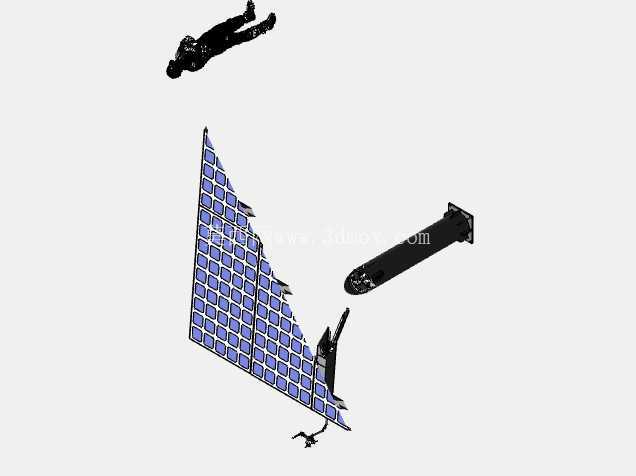

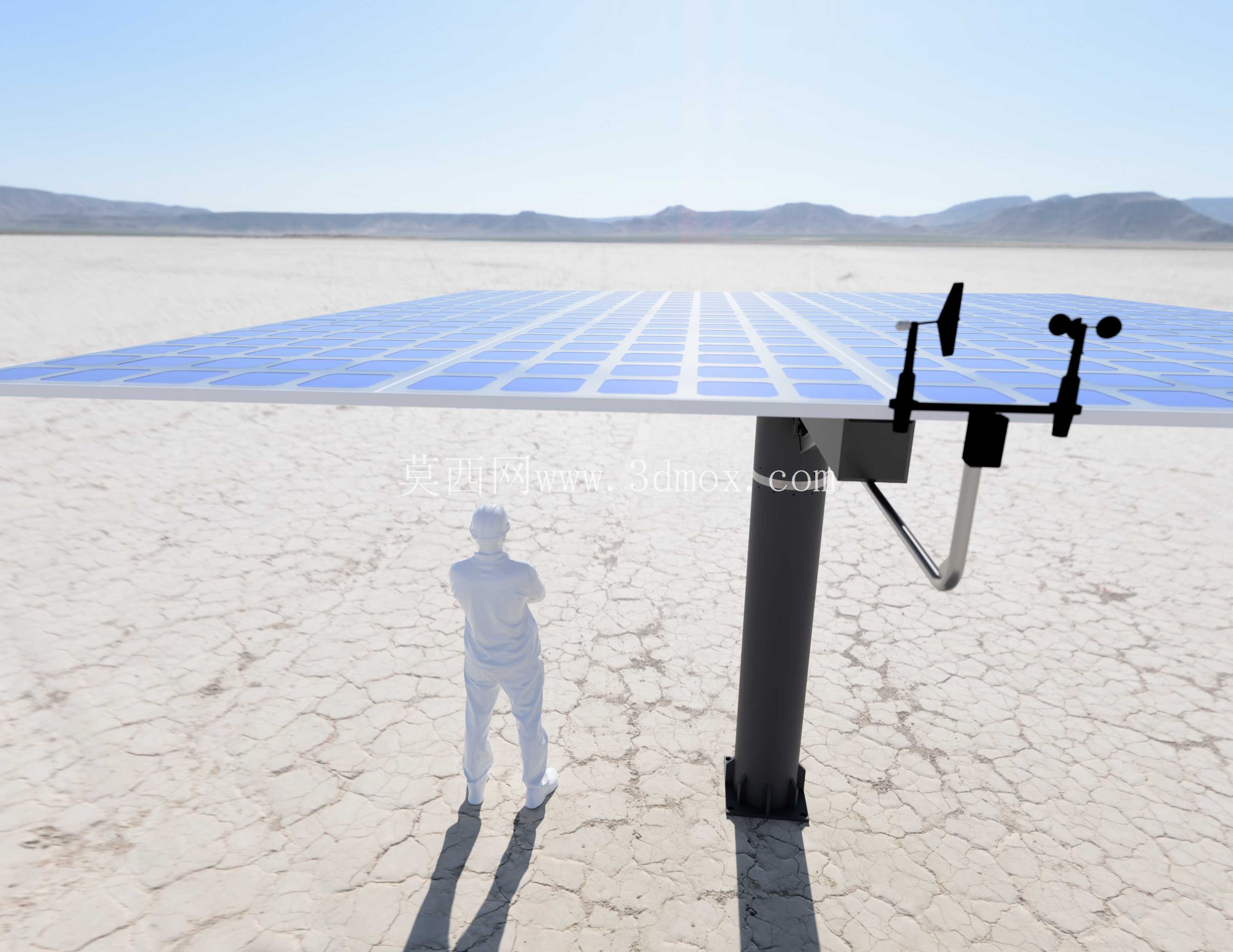

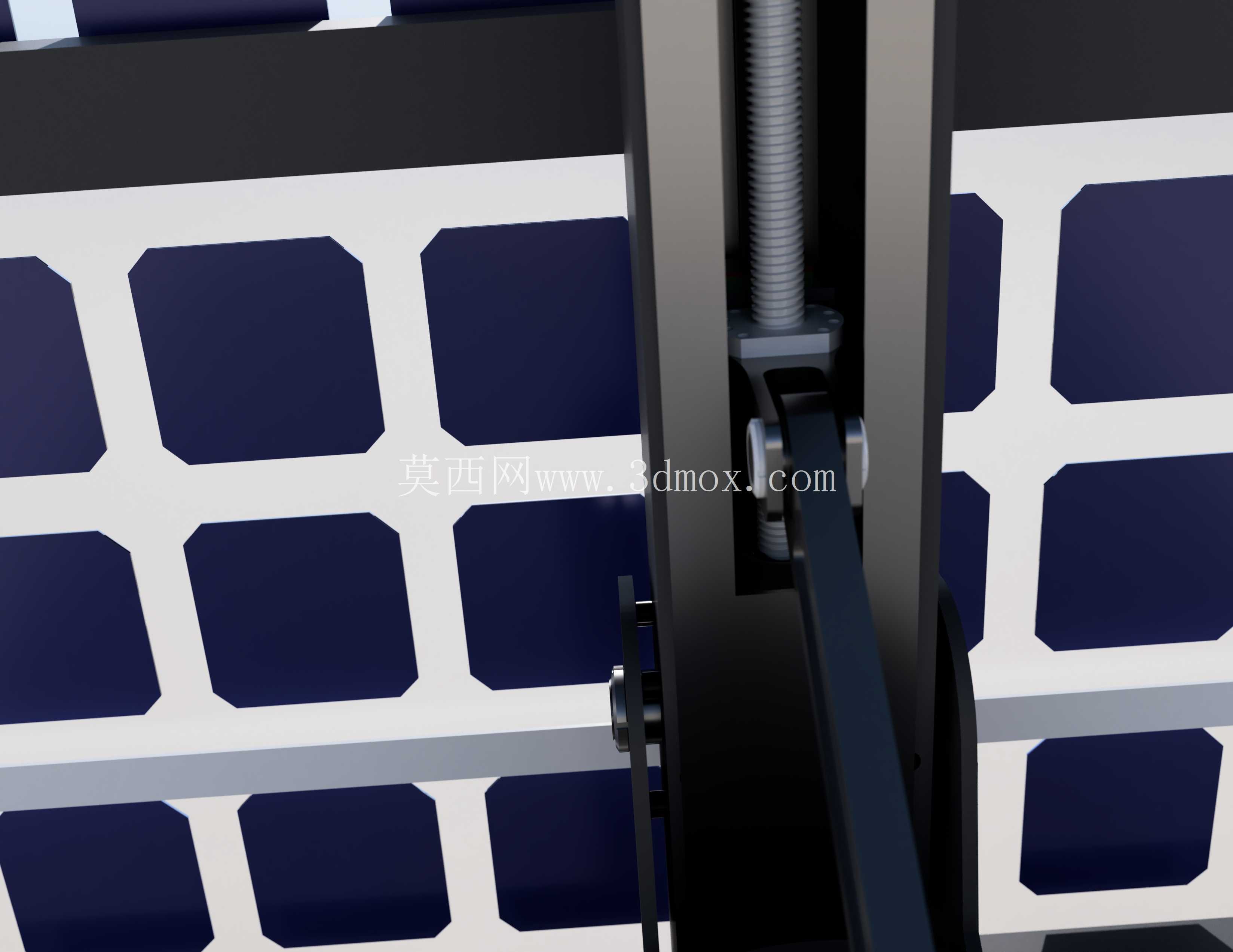

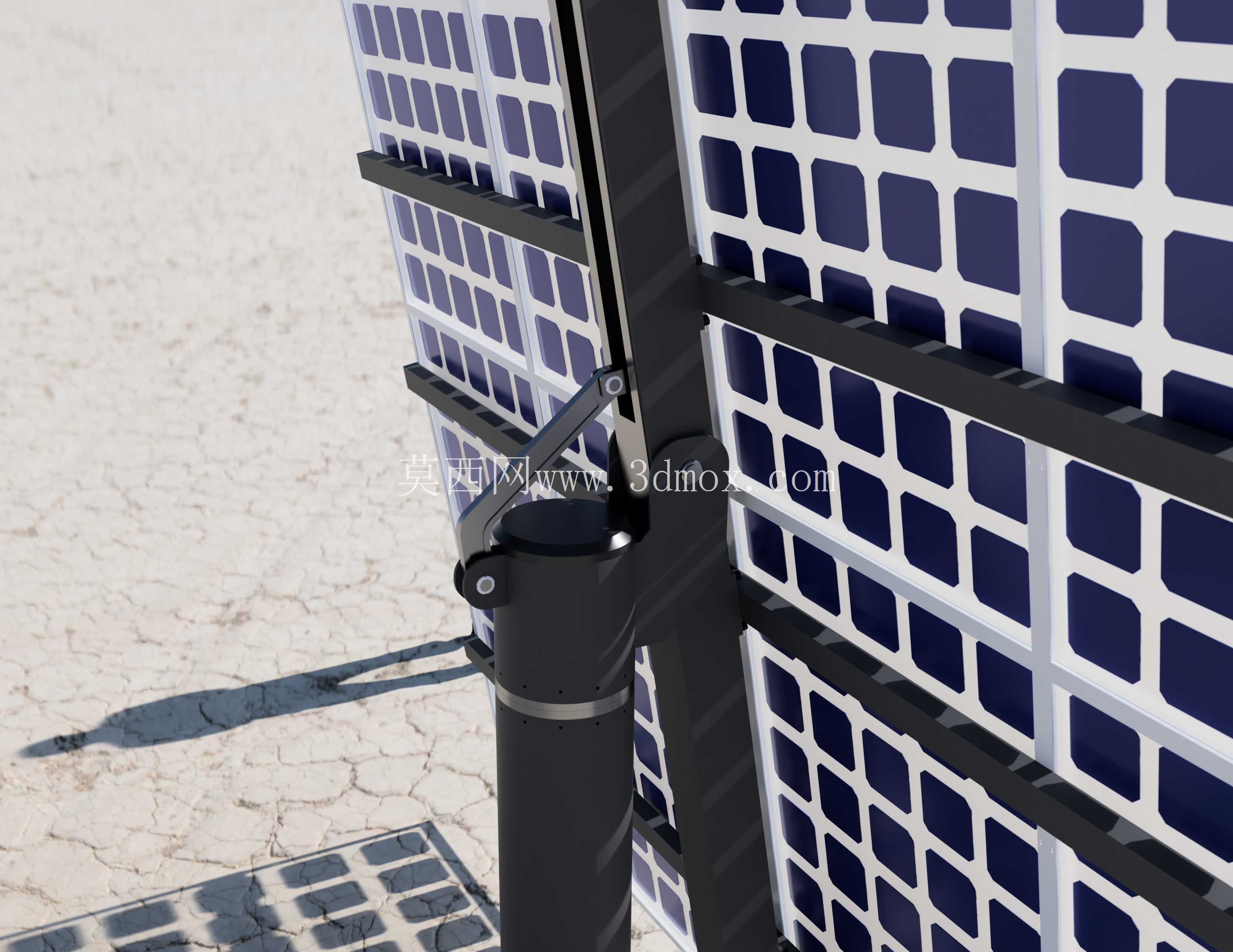

　　从结构布局来看，整套装置采用单立柱支撑的结构形式，立柱底部采用法兰式安装基础，安装时需要匹配现场的地质条件做混凝土预埋，基础的抗倾覆力矩需要满足当地最大风速下的载荷要求，立柱的高度设置兼顾了组件最低点的离地间隙，避免地面植被、浮尘堆积遮挡组件下沿，同时预留了足够的检修操作空间，运维人员可以在支架下方完成组件清洁、线路检查等常规作业。双轴跟踪的两个转动自由度分别对应水平方位角转动与俯仰角转动，方位角转动范围覆盖从东到西的全天太阳方位变化，俯仰角转动范围可以适配不同纬度地区的太阳高度角变化，从赤道区域的高仰角到高纬度地区的低仰角都能覆盖，转动关节处采用密封式回转支撑结构，既可以承受组件阵列的倾覆力矩与自重载荷，又能阻挡沙尘、雨水进入转动副，降低户外长期运行的磨损风险。

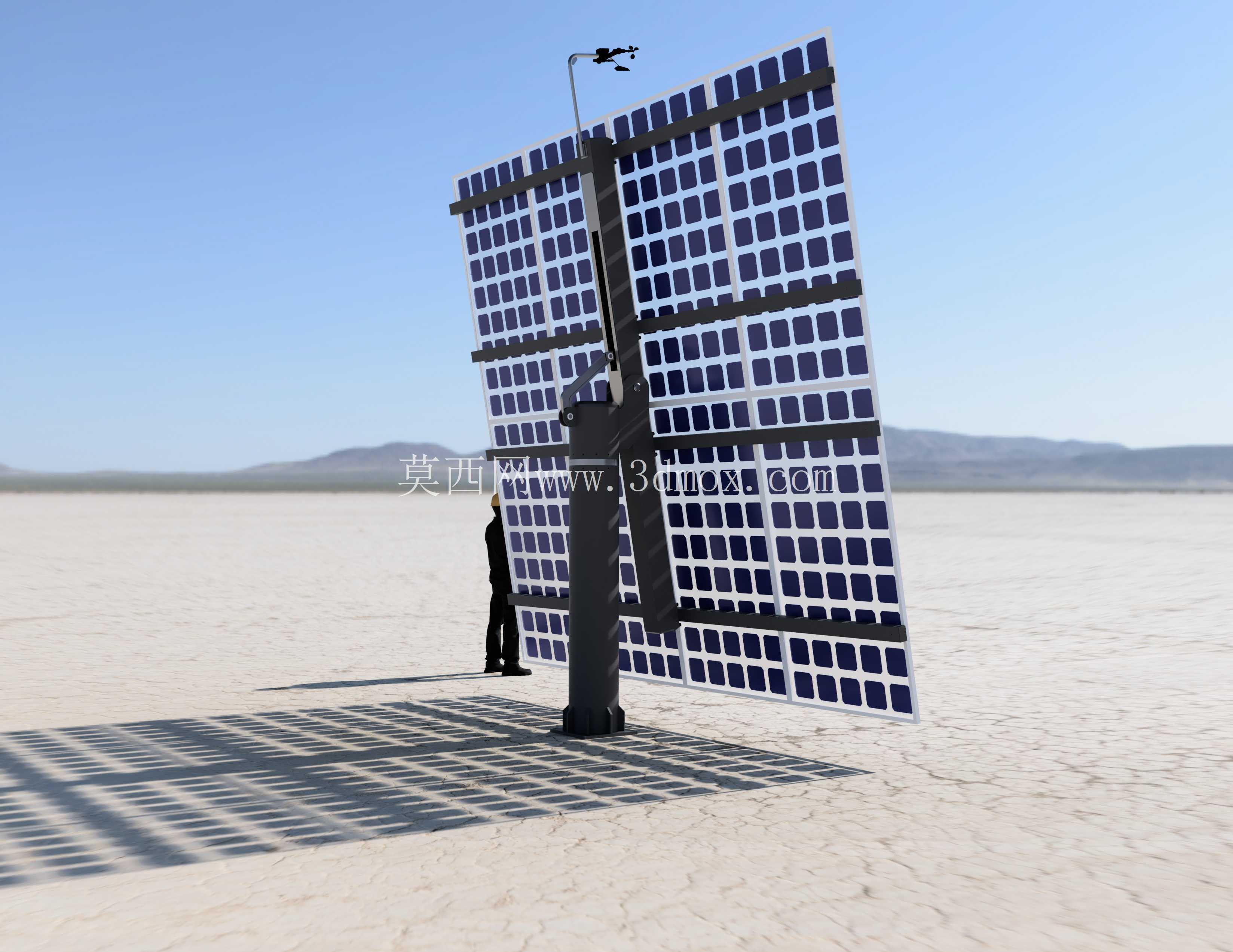

　　设计过程中参考了成熟跟踪支架的载荷分配逻辑，将主横梁的受力点集中在立柱的中心轴线上，避免偏载带来的额外转动阻力，组件的压块固定位置匹配700W双面电池板的标准安装孔位，不需要对组件做额外打孔改造，压块与组件边框的接触位置加装绝缘垫片，避免不同金属材质接触产生电化学腐蚀，同时防止框架漏电流影响组件发电安全。布线时所有线缆都顺着支架的主梁内腔走线，在转动关节处预留足够的线长余量，满足全角度转动时的线缆拉扯余量要求，避免长期转动过程中线缆出现磨损、拉断的问题，线缆外护层采用耐候性材质，适配户外高低温、紫外线照射的使用环境。

　　整套装置的安装边界需要考虑阵列的排布间距，在纬度较高的地区，冬季太阳高度角较低，组件的阴影长度会相应增加，排布时需要按照冬至日上午9点到下午3点无遮挡的原则计算前后排间距，避免相邻跟踪装置之间互相遮挡影响发电效率。在实际应用中，这类双轴跟踪装置相比固定支架可以提升25%以上的发电效率，搭配双面电池板的背面增益，整体发电量提升可以达到30%以上，适合在地价较低、光照资源充足的荒漠、戈壁、山地光伏场使用，也可以用于离网型的独立供电站点，比如野外监测站、通讯基站、偏远地区的独立供电系统，不需要复杂的管网配套，安装完成后可以自动跟踪太阳位置运行，日常运维只需要定期检查转动副的润滑情况、紧固件的扭矩是否正常，运维成本远低于传统的固定支架加人工调整的方案。结构设计时充分考虑了户外工况的耐受能力，所有金属结构件都采用热镀锌防腐处理，紧固件采用不锈钢材质，可以在-40℃到60℃的环境温度范围内正常工作，能够抵御12级以下的大风载荷，在遇到极端大风天气时，跟踪系统可以自动将组件调整到水平避风姿态，降低风阻，避免结构出现过载损坏。
