大载重农用喷雾植保无人机机架结构

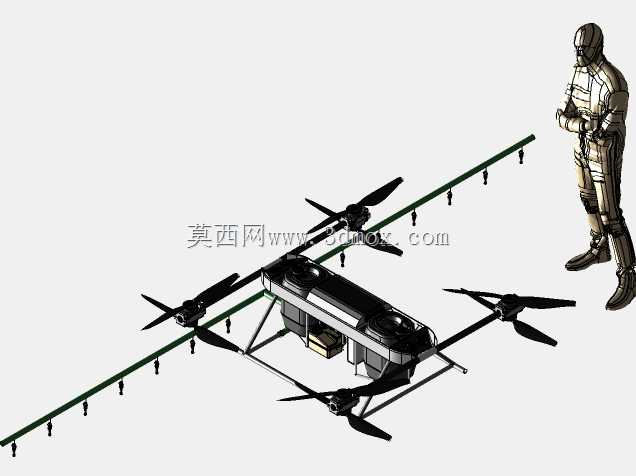

　　这套机架结构针对大田块植保作业场景开发，适配平原、缓坡丘陵地带的连片作物病虫害防治、叶面肥喷施、除草剂播撒作业需求，区别于消费级航拍无人机的轻量化设计思路，整体围绕重载长航时作业的可靠性展开结构设计。从实际作业工况出发，机架主体采用对称式六旋翼布局，机臂展开后整体轴距达到2185mm，预留的安装边界可适配30-40英寸级别的大拉力植保螺旋桨，单轴最大拉力冗余设计达到满载起飞重量的1.8倍，避免单桨动力衰减时出现坠机风险。机架中心板采用上下双层叠合结构，上层预留飞控、GPS模块、数传电台的安装位，所有安装孔位按照通用植保飞控的标准孔距设计，可直接适配市面上主流的开源及商用植保飞控系统，无需额外打孔改装；下层为动力配电层，

　　预留电调安装槽与走线通道，所有动力线与信号线分仓布置，避免作业时药雾水汽渗入导致的电路短路问题。机架两侧设计有独立的药箱挂载位，可同时搭载两个25L容积的农用药箱，总药液承载量达到50KG级别，搭配配套的喷洒系统，单架次作业覆盖面积可达到80-120亩，大幅减少往返加药的空飞时间，提升连片地块的作业效率。药箱挂载位采用快拆结构设计，挂点处设置有橡胶减震垫，既可以抵消飞行过程中的机体振动对药箱的冲击，避免药液晃动带来的重心偏移，也能在转场时快速拆卸药箱，减少收纳运输时的整体体积。机臂与中心板的连接位置采用折叠式锁紧结构，锁紧件采用硬质铝合金材质，折叠后整机横向尺寸可压缩至展开状态的35%，适配普通皮卡车厢的运输尺寸，

　　无需额外定制运输架；锁紧结构自带防松卡扣，作业飞行时不会因为机体振动出现松脱，日常维护时仅需定期检查卡扣磨损量即可，无需复杂的调校工序。起落架部分采用高置龙门式结构，离地高度预留足够空间，既可以避免起飞降落时螺旋桨气流卷起的田块碎石、作物茎叶损伤机身结构，也能在作物冠层上方作业时，避免起落架剐蹭高秆作物的穗部，适配玉米、高粱等高秆作物生长中后期的植保作业需求。喷洒系统的安装位预设在机臂末端距离电机座150mm的位置，这个位置刚好处于螺旋桨下洗气流的核心覆盖区，喷出的雾滴可以借助下洗气流直接穿透作物冠层，到达叶片背面与茎秆位置，相比中心挂载的喷洒结构，雾滴沉降率提升30%以上，减少药液飘移带来的浪费与邻近地块药害风险。

　　油箱（电池仓）的安装位设置在机架重心正下方，可根据动力类型选择搭载燃油动力系统的油箱或者大倍率锂电池组，安装位的固定绑带预留了尺寸调节余量，适配不同容量的动力单元，更换动力单元时无需调整整机重心配平，减少作业前的准备时间。整体结构的受力点均做了加厚处理，机臂采用碳纤维复合管材，在保证结构强度的前提下尽可能降低自重，空机架重量控制在12KG以内，预留足够的载重余量给药液、动力单元与喷洒系统。所有外露的结构件均做了防腐蚀处理，螺丝、连接件采用304不锈钢材质，可长期耐受农药、化肥的雾滴腐蚀，减少日常使用后的维护成本，适应田间高湿、多腐蚀介质的作业环境。
