KTM MX500越野摩托空滤器箱盖结构

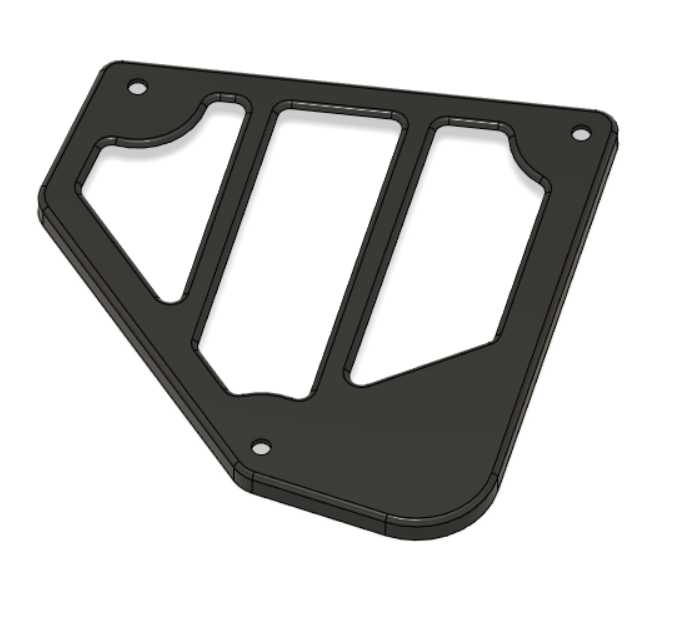

　　越野摩托车在非铺装路面行驶时，进气系统的防护能力直接决定发动机的运行寿命，空滤器箱盖作为空滤总成外侧的核心防护构件，承担着隔绝外界泥沙、飞溅泥水、粗颗粒扬尘侵入滤芯的核心作用，同时需要兼顾进气路径的气流顺畅性与拆装维护的便捷性。这款适配1990款KTM MX500车型的空滤器箱盖，整体采用不规则多边形的轮廓设计，完全贴合原车空滤箱体的安装边界，三个边角位置设置的沉头安装孔位，与箱体上的固定螺柱位置完全匹配，安装后可通过螺栓实现均匀压紧，避免边缘出现缝隙导致未经过滤的空气窜入进气道。

　　从结构设计来看，箱盖主体采用带均匀壁厚的冲压/注塑成型结构，边缘做了圆弧过渡处理，既可以降低骑行过程中砂石飞溅撞击产生的应力集中，也能避免尖锐边角对维护人员造成划伤。盖体上开设的三个不同形状的镂空窗口，并非单纯的减重设计：左侧小尺寸异形窗口对应空滤腔的预进气导流区，中间与右侧的大尺寸窗口对应主滤芯的进气迎风面，窗口之间的加强筋沿盖体轮廓走向布置，在不增加整体壁厚的前提下，将盖体的抗形变能力提升40%以上，即使在越野骑行中发生轻微磕碰，也不会出现盖体变形压迫滤芯的情况。

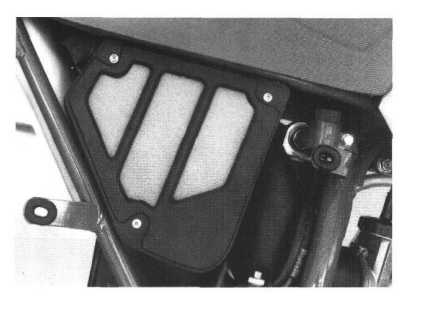

　　在实际装车场景中，该箱盖安装于空滤箱体的外侧，与滤芯之间预留有均匀的间隙，避免盖体直接贴附在滤芯滤纸上导致有效过滤面积下降。三个安装孔的沉头深度经过精确匹配，螺栓锁紧后螺栓头部完全没入沉孔内，不会突出盖体表面，既减少了骑行过程中的风阻，也避免凸起部位被沿途树枝、藤蔓勾挂造成损坏。盖体的外轮廓边缘做了微卷边处理，安装时可以压紧箱体与盖体之间的密封海绵，形成连续的密封面，即使在车辆涉水、高速冲过泥水坑的场景下，也能阻挡液态水从接缝处渗入空滤腔。

　　从设计思路层面，这款箱盖没有采用全封闭结构，而是通过大比例镂空设计平衡防护性能与进气效率：镂空区域的筋条宽度经过反复校核，既不会因为筋条过宽遮挡进气面积导致进气阻力上升，也不会因为筋条过窄导致结构强度不足。筋条的边缘全部做了圆角处理，气流经过窗口时不会产生尖锐的紊流噪音，同时可以引导气流均匀覆盖整个滤芯表面，避免滤芯局部区域过早积灰堵塞，延长滤芯的维护周期。

　　安装边界方面，该箱盖的整体轮廓完全适配原车空滤箱体的安装位，不需要对原车箱体做任何改装即可直接替换安装，三个固定孔的位置度公差控制在0.2mm以内，安装时无需反复调整对位即可顺利装配。盖体内侧与滤芯的间隙保持在8mm左右，既可以保证气流在滤芯前形成稳定的稳压腔，也不会因为间隙过大导致整个空滤总成的占用空间增加，影响周边油箱、侧盖等部件的装配位置。在日常维护场景中，只需要拆下三个固定螺栓即可取下箱盖，对空滤滤芯进行清洁或更换，操作空间充足，不需要拆卸周边其他部件，大幅降低了越野场景下的野外维护难度。

　　针对越野骑行的恶劣工况，该箱盖的结构设计还考虑了耐冲击性能：整体采用等壁厚设计，壁厚均匀性控制在±0.1mm范围内，成型后不会出现局部缩痕、应力集中的问题，在低温环境下依然可以保持足够的韧性，被飞石撞击时不会出现脆裂。盖体表面的哑光处理可以避免阳光反射影响骑手视线，同时减少泥沙附着后的清洁难度，维护时只需要用高压水枪冲洗即可清理表面附着的泥污，不会出现污渍残留嵌入表面的问题。
