DIY电脑机箱风扇排烟器外壳结构设计

　　这款结构件是针对桌面级小范围排烟需求开发的配套外壳，核心适配标准PC机箱风扇的安装尺寸，主要面向小型手工工位、桌面焊接作业、3D打印作业时的局部烟气抽排场景，解决小空间内零散烟气无法快速收集排出的问题，不需要搭建复杂的中央排烟管路，依托成熟的机箱风扇供应链就能快速组装出可用的抽排装置。

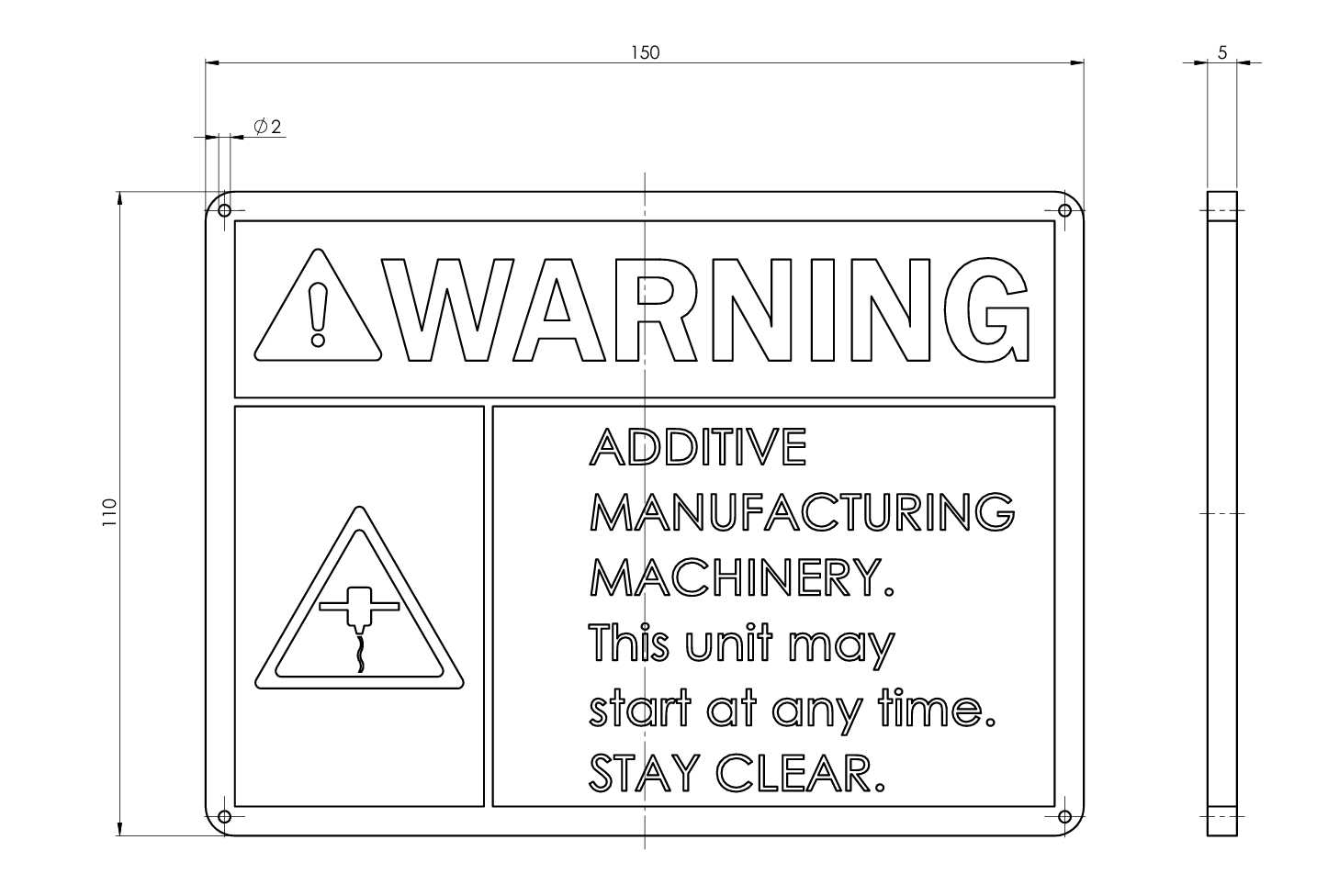

　　从实际使用的安装边界来看，外壳主体的外形尺寸控制在150mm×110mm×5mm的扁平框架范围内，边角做了圆弧过渡处理，避免安装使用过程中锐边划伤操作人员，框架上预留的Φ2mm安装孔位完全匹配标准机箱风扇的固定孔距，不需要额外打孔改孔就能直接完成风扇的锁附固定，配套的支架结构可以根据安装位置的不同，调整固定角度，既可以平放于桌面，也可以通过M3嵌件锁附在工位侧边的型材架上，适配不同的作业场景安装需求。

　　设计过程中优先考虑了组装的便捷性，整套结构仅需要标准M3螺钉、M3嵌件就能完成全部装配，不需要定制特殊规格的紧固件，碳过滤器的安装位直接集成在外壳框架内侧，更换过滤耗材时只需要拆开外侧盖板就能完成操作，不需要拆解整个排烟装置的固定结构，日常维护的操作门槛极低。外壳表面集成的警示标识并非装饰性设计，而是针对设备使用场景做的安全提示：这类抽排装置配套的风扇属于随作业启停的运转部件，作业过程中如果操作人员误触转动的扇叶会造成机械伤害，同时增材制造相关作业场景下，设备存在无预警启动的可能，清晰的警示标识能够提醒周边人员保持安全距离，避免意外发生。

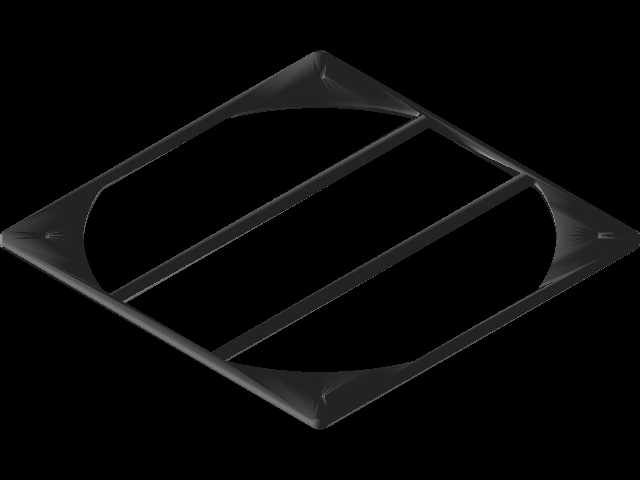

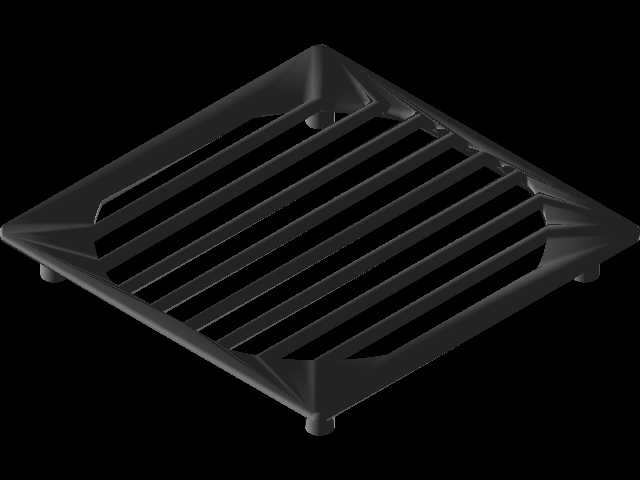

　　结构设计上做了多处实用性优化，外壳的进风侧做了贴合风扇进风范围的开口设计，不会遮挡风扇的有效进风面积，保证抽排风量不会因为外壳遮挡出现明显衰减；框架的侧边做了加厚的筋位处理，即使采用PLA等常见的FDM3D打印材料制作，也不会因为螺钉锁附的应力出现开裂问题，不需要额外做金属嵌件的预埋强化就能满足日常使用的强度需求；排烟出口的位置预留了标准的软管对接位，可以直接对接常见的波纹通风管，将抽出的烟气直接排到室外或者接入集中过滤系统，不会让过滤后的烟气再次散逸到作业空间内。

　　不同于工业级大型排烟设备的厚重外壳设计，这款结构件在保证安装强度的前提下尽可能做了轻量化处理，整体重量控制在很低的水平，即使是用双面胶临时固定在桌面或者设备侧壁上，也不会出现脱落的问题，非常适合个人DIY爱好者、小型工作室的临时排烟需求，不需要投入过高的成本就能实现局部烟气的有效收集，避免焊接烟尘、3D打印挥发物、小型喷涂作业的漆雾直接被操作人员吸入。在安装尺寸的匹配上，设计时特意参考了市售绝大多数120mm规格标准机箱风扇的安装尺寸，孔位公差控制在±0.1mm范围内，不管是普通的散热风扇还是带调速功能的高静压风扇，都能顺利装入外壳内，不会出现孔位错位、扇叶剐蹭外壳的问题；配套的支架结构做了角度调节的阻尼设计，调整好抽排角度之后不需要额外锁附旋钮就能保持姿态，使用过程中可以根据烟气产生的位置随时调整抽排方向，最大化抽排效率。

　　考虑到DIY制作的便利性，整个外壳结构没有做复杂的倒扣或者薄壁结构，不管是采用FDM3D打印还是激光切割亚克力板制作，都能顺利加工出合格的零件，不需要复杂的后处理工序，打印完成之后只需要去除支撑就能直接进行组装，对加工设备的要求极低，个人用户在家就能完成整个装置的制作。
