枪形红外测温仪垂直固定安装支架

　　在工业现场巡检、设备运维、配电房值守这类需要频繁使用红外温度计开展非接触测温的场景里，随手放置的测温枪很容易出现磕碰摔落、探头污损的问题，尤其是在变压器周边这类设备排布密集、巡检通道狭窄的区域，测温设备的收纳固定一直是一线运维人员容易忽略的细节。这款垂直安装的固定支架，正是针对这类场景下枪形红外温度计的固定需求设计，核心作用是在不影响设备快速取放的前提下，为测温仪提供稳定的防护性固定位，避免日常巡检过程中设备随意放置带来的损坏风险。

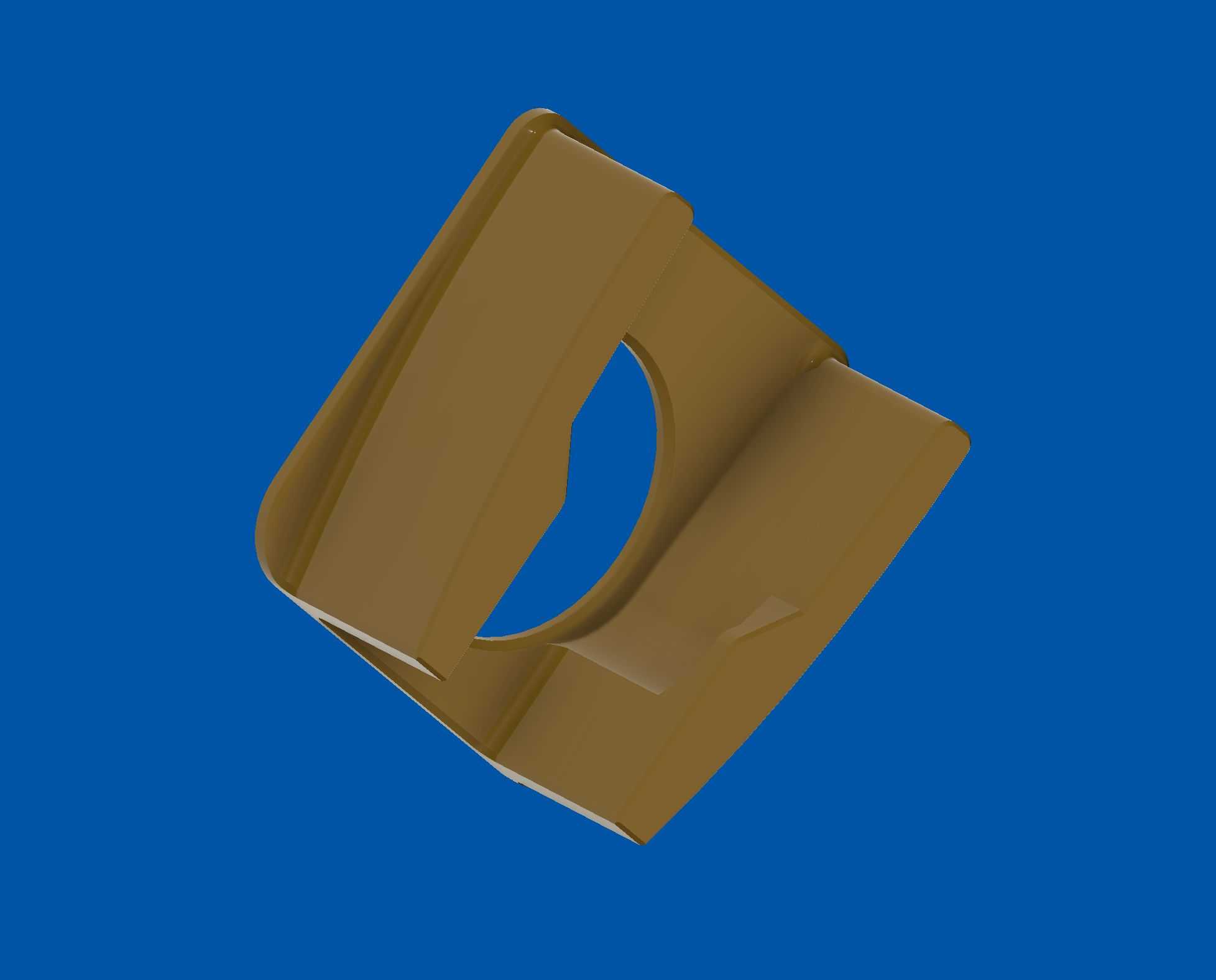

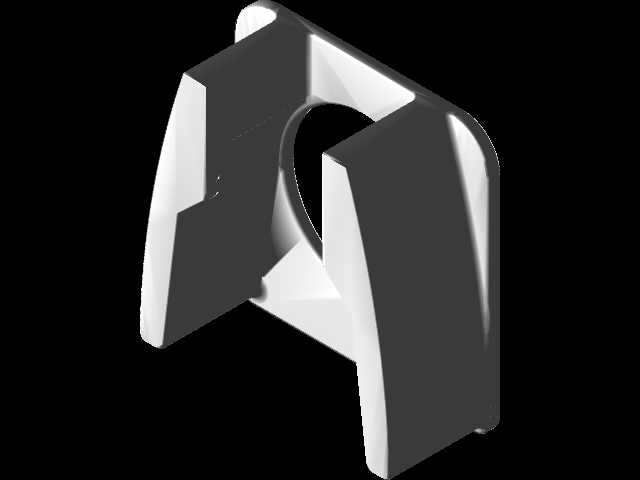

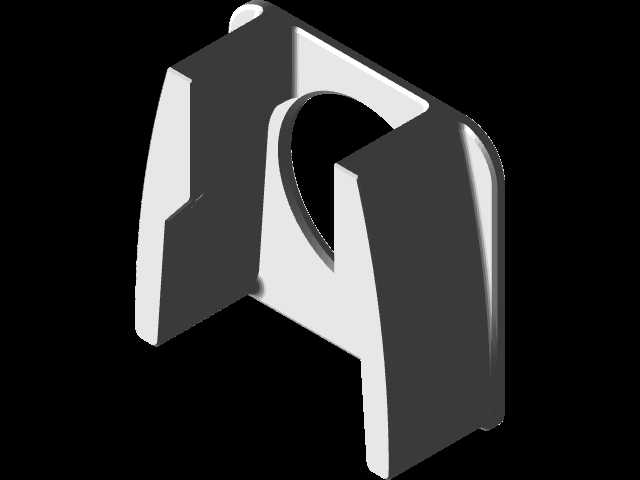

　　从结构设计逻辑来看，这款支架没有采用复杂的卡扣或者锁止结构，整体采用单侧半包的承托形式，支架主体为贴合测温仪侧面轮廓的竖向直板，上下两端做了向内弯折的限位挡边，刚好卡在测温仪机身的上下边缘位置，既可以限制设备沿竖向滑落，又不会遮挡测温仪的显示屏、按键以及前端测温探头，取放的时候只需要侧向推入或者抽出即可，单手就能完成操作，完全适配巡检过程中快拿快放的使用习惯。支架的安装面为完整的平面结构，没有预留螺丝孔位，设计初衷是采用双面胶进行粘接固定，这种固定方式不需要在墙面、设备柜体表面打孔，不会破坏现场的漆面或者柜体结构，对于临时测温点、移动巡检站这类不方便做永久性安装的场景适配性极强，同时粘接固定的形式也能根据实际使用需求灵活调整安装位置，不需要额外的安装辅件。

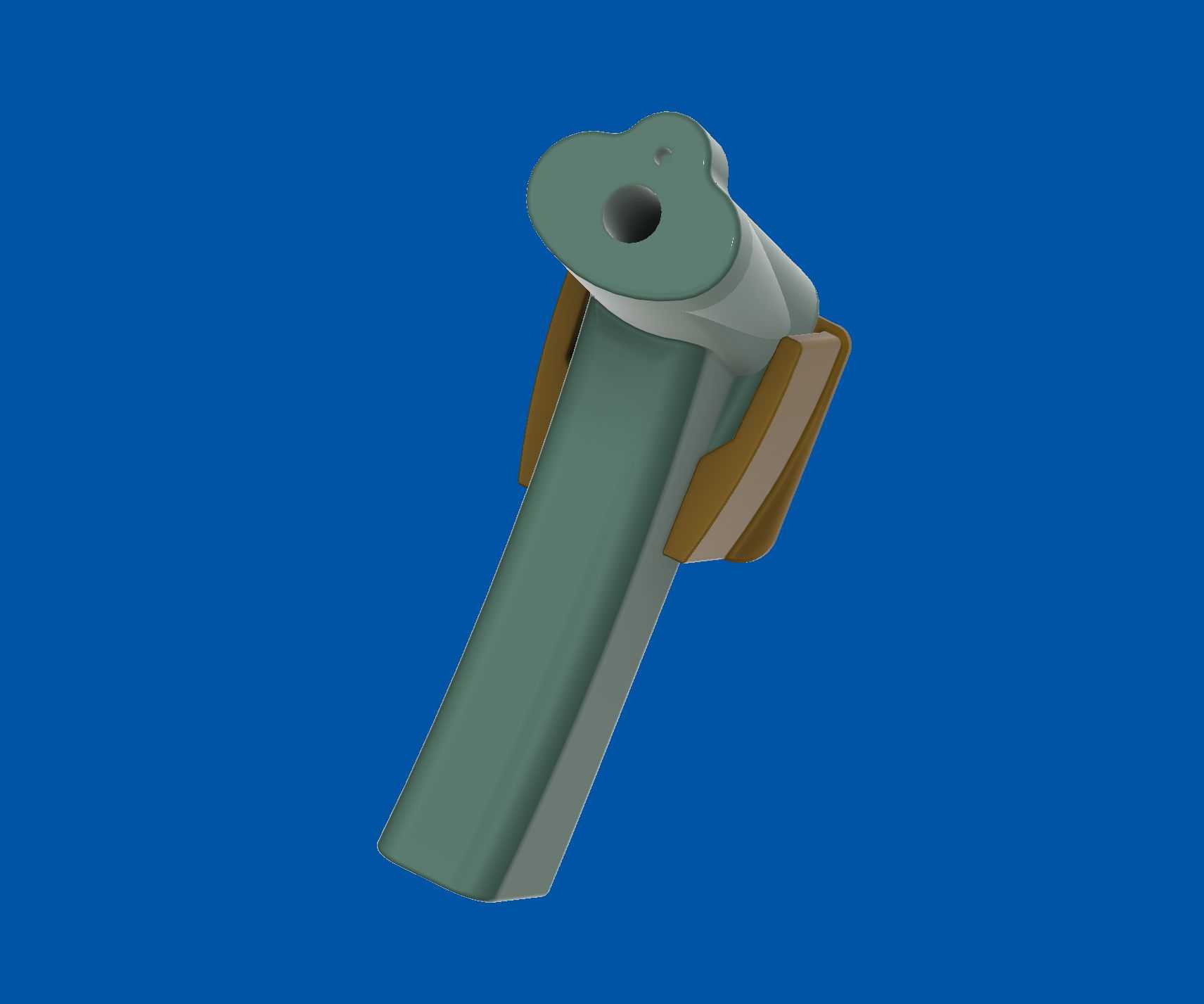

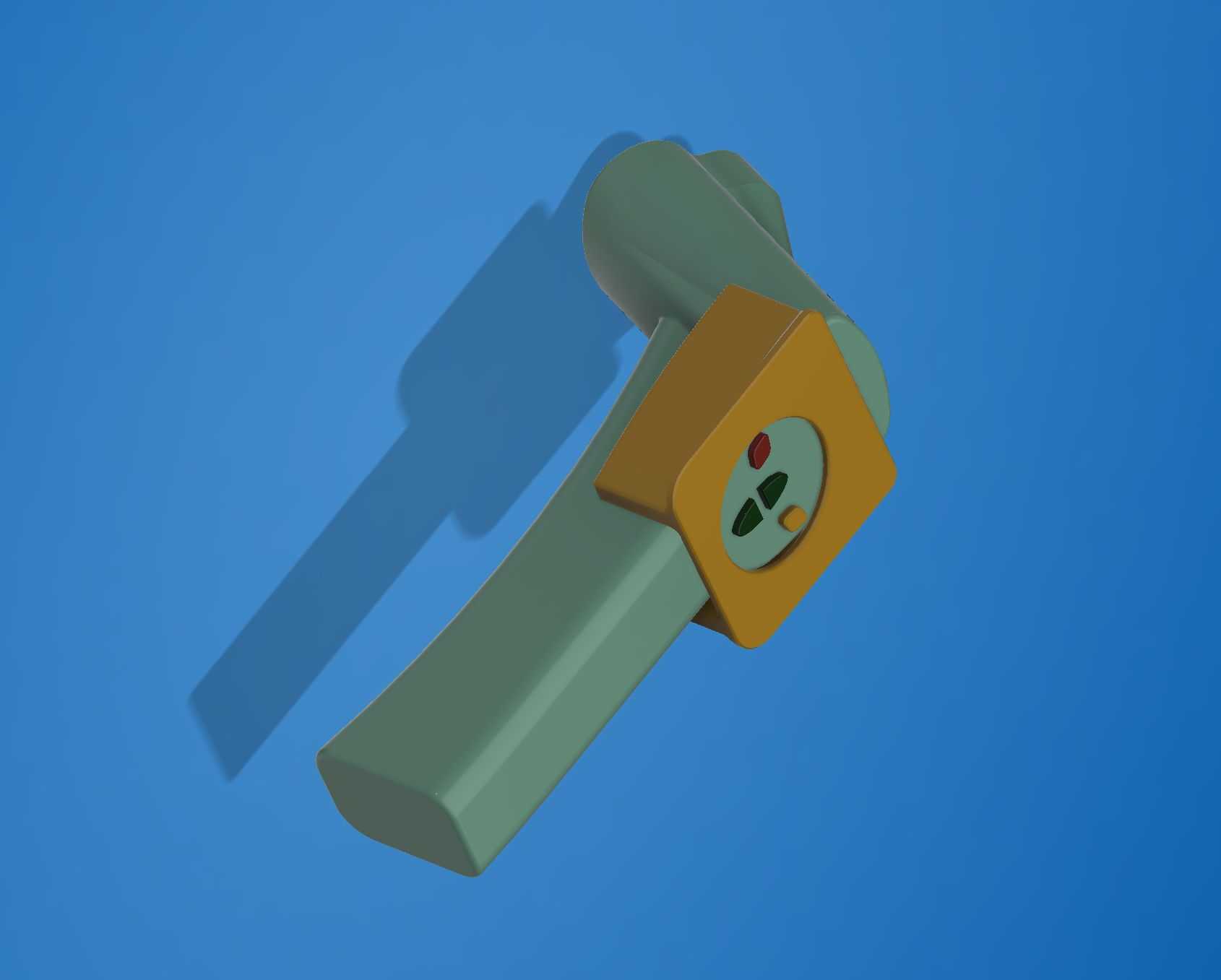

　　从安装边界来看，这款支架的整体厚度控制在极小的范围内，安装完成后向外突出的尺寸不会超过测温仪本身的厚度，不会在狭窄的巡检通道内形成突出的磕碰点，竖向的直板结构完全贴合垂直安装面，不会出现积灰、积水的问题，适配工业现场相对复杂的使用环境。支架的内轮廓完全匹配对应型号枪形红外温度计的侧面弧度，尤其是上端靠近测温仪探头位置的弯折边，做了圆弧过渡处理，不会刮花测温仪的机身外壳，上下挡边的限位高度经过反复调整，既能够提供足够的限位力避免设备从支架上脱落，又不会在取放设备的时候造成卡滞。

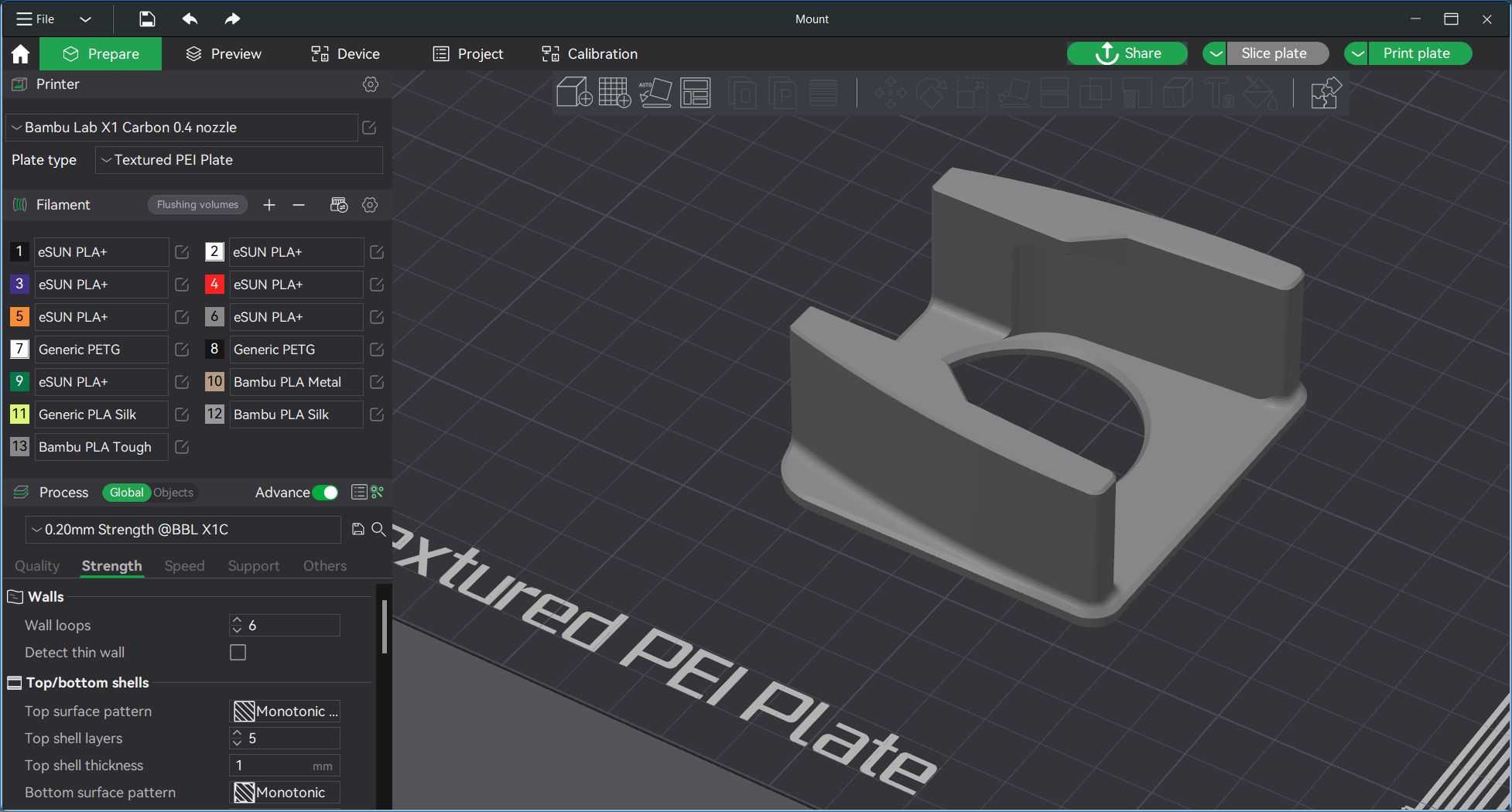

　　在实际使用场景中，这类支架可以安装在变压器柜体侧面、巡检通道的立柱旁、运维工作台的侧边墙面上，让红外温度计有固定的放置位置，避免出现设备随手乱放、需要使用的时候到处寻找的情况，同时半包的结构可以在设备放置的时候为机身提供侧面防护，避免过往人员磕碰或者工具掉落砸坏测温仪。设计过程中充分考虑了3D打印的成型特性，整体结构没有悬空的大跨度结构，不需要额外添加打印支撑，采用常规的韧性PLA材料打印就可以获得足够的结构强度，25%的填充率已经完全能够承受测温仪本身的重量，日常使用过程中不会出现结构断裂或者变形的问题。层厚设置为0.2mm的时候，支架的安装面和贴合面都能获得足够的平整度，粘接之后不会出现缝隙，固定的稳定性更有保障。

　　不同于通用型的可调式支架，这款支架针对特定型号的枪形红外温度计做了轮廓适配，安装之后设备不会出现晃动、偏移的问题，取放的阻尼感刚好合适，既不会因为太松导致设备轻易滑落，也不会因为太紧导致取放困难。竖向安装的形式也符合日常拿取测温仪的手势习惯，手握住测温仪手柄的时候刚好可以顺势从支架上抽出设备，不需要额外调整握持姿势，在应急测温的场景下可以大幅缩短取设备的时间。支架的边缘全部做了倒角处理，没有尖锐的棱角，即使在狭窄空间内不小心碰到支架也不会造成划伤，适配工业现场的安全使用要求。
