适配IP55接线盒的HC-SR501与ESP32-CAM安装座

　　做嵌入式传感采集项目的工程师大多遇到过户外部署的痛点，现成的通用防水接线盒内部没有预留传感器与主控板的安装位，要么用热熔胶随意固定导致后期维护拆改困难，要么传感器探头位置偏差导致探测范围达不到设计要求，这款适配结构就是针对这类实际工程痛点开发的，专门匹配常用的Spelsberg Mini 25 SB LA型号IP55防护等级接线盒，解决HC-SR501人体感应模块与ESP32-CAM视觉采集模块的集成安装问题。

　　从实际应用场景来看，这类集成结构多用于户外低功耗人体感应抓拍场景，比如园区边界的异动抓拍、老旧小区单元门的访客感应记录、户外设备机柜的非法开启监测，这类场景都要求防护等级达到IP55以上，避免雨天淋水或者扬尘进入壳体内部损坏电路，同时要保证PIR传感器的探测角度无遮挡，摄像头的取景范围不被壳体结构干涉。很多工程师在做这类项目时会直接把模块堆在接线盒里，PIR的菲涅尔透镜被盒壁挡住一半，实际探测距离从标称的5米缩水到1米不到，摄像头镜头对着盒内壁，完全起不到抓拍作用，这款适配结构就从安装定位上彻底规避了这类问题。

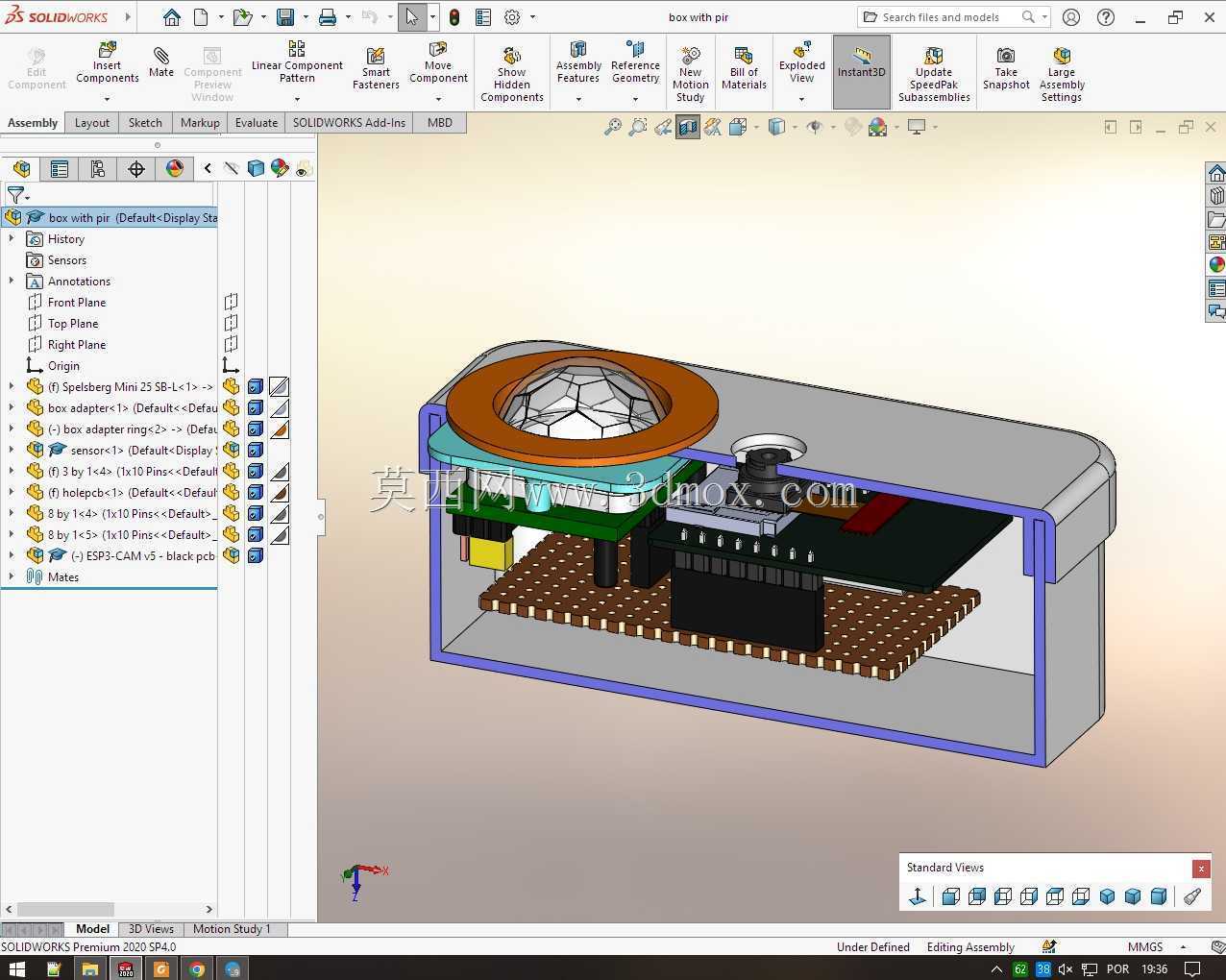

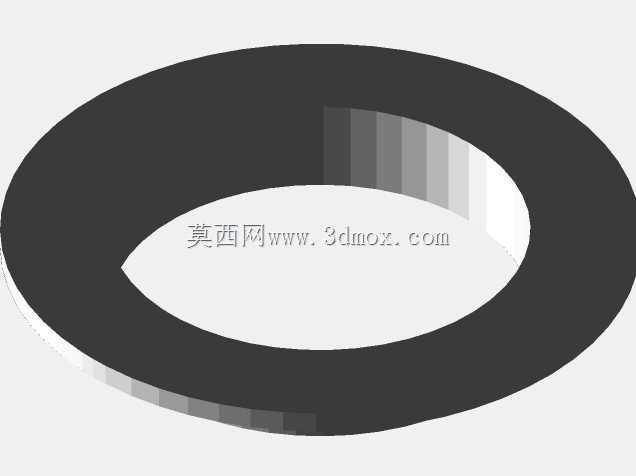

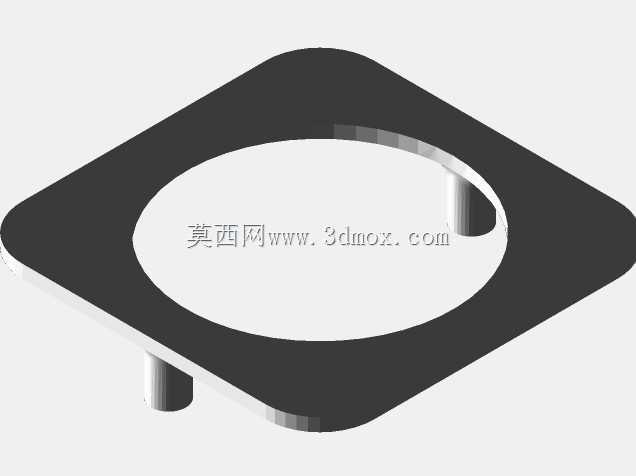

　　设计时首先确定的是安装边界，所选接线盒的内部净空间为89x43x37mm，所有结构的外轮廓都不能超出这个尺寸，同时要预留出接线的走线空间，避免导线被盒盖压破绝缘层。结构上做了分层卡位设计，最上层对应接线盒的开孔位置预留了HC-SR501模块的安装槽，菲涅尔透镜刚好露出盒盖表面，不会被盒体边缘遮挡探测角度，透镜周围的环形凸台刚好卡在接线盒预先开好的圆孔边缘，不需要额外打胶就能实现探头位置的固定，同时能辅助密封，减少水汽从开孔位置进入盒内的概率。下层预留了ESP32-CAM模块的卡位，摄像头镜头位置对应结构上的避让孔，刚好对准接线盒侧面预留的镜头安装位，镜头端面和盒体外壁基本齐平，不会因为镜头内凹导致画面边缘出现盒壁的暗角。

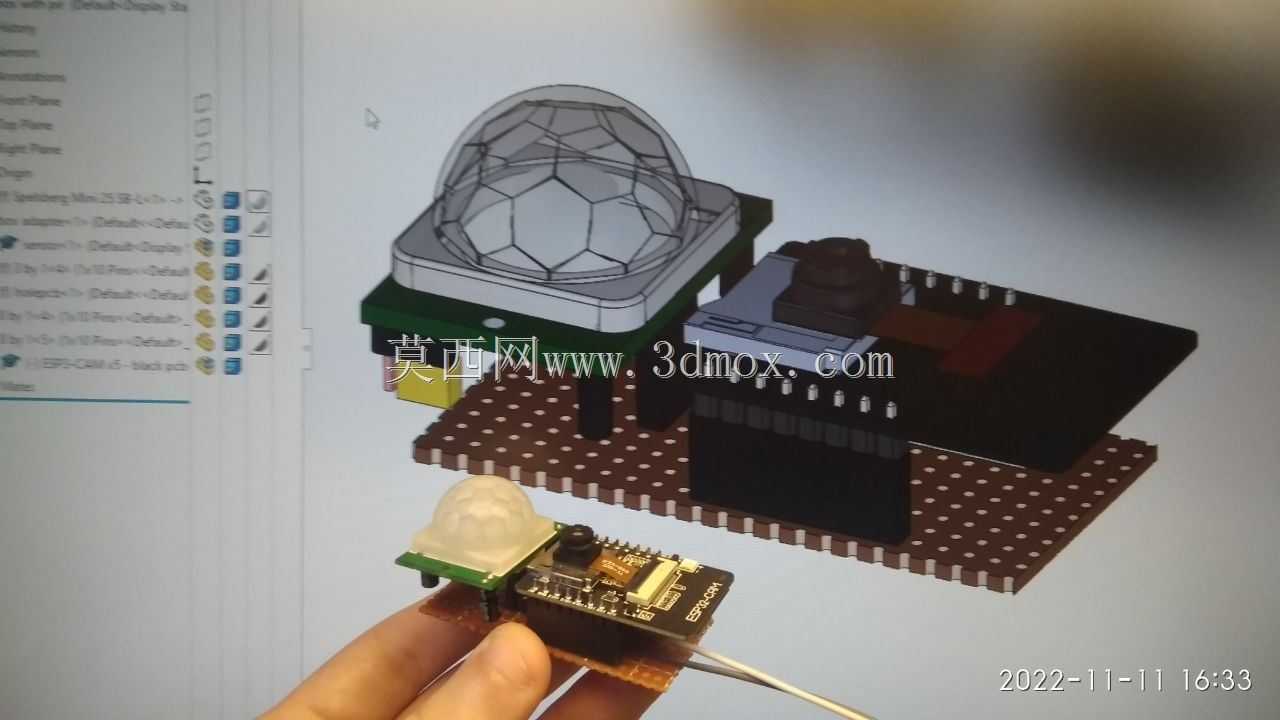

　　结构上还预留了多孔板的安装卡位，通用的2.54mm间距洞洞板可以直接卡在结构的卡槽里，不需要额外打螺丝固定，外围的阻容元件、降压模块、接线端子都可以焊接在洞洞板上，整体结构推入接线盒时，洞洞板上的元件不会和盒壁发生刮蹭。考虑到3D打印的工艺特性，整个结构没有大的悬空面，打印时不需要添加支撑，采用PLA材料打印时，用0.4mm直径喷嘴，0.16mm层厚设置就能直接打印成型，打印完成后不需要做额外的打磨处理，各个卡位的公差控制在0.2mm，模块卡入后不会出现松垮晃动的情况，即使户外部署遇到一定的振动，模块位置也不会发生偏移。

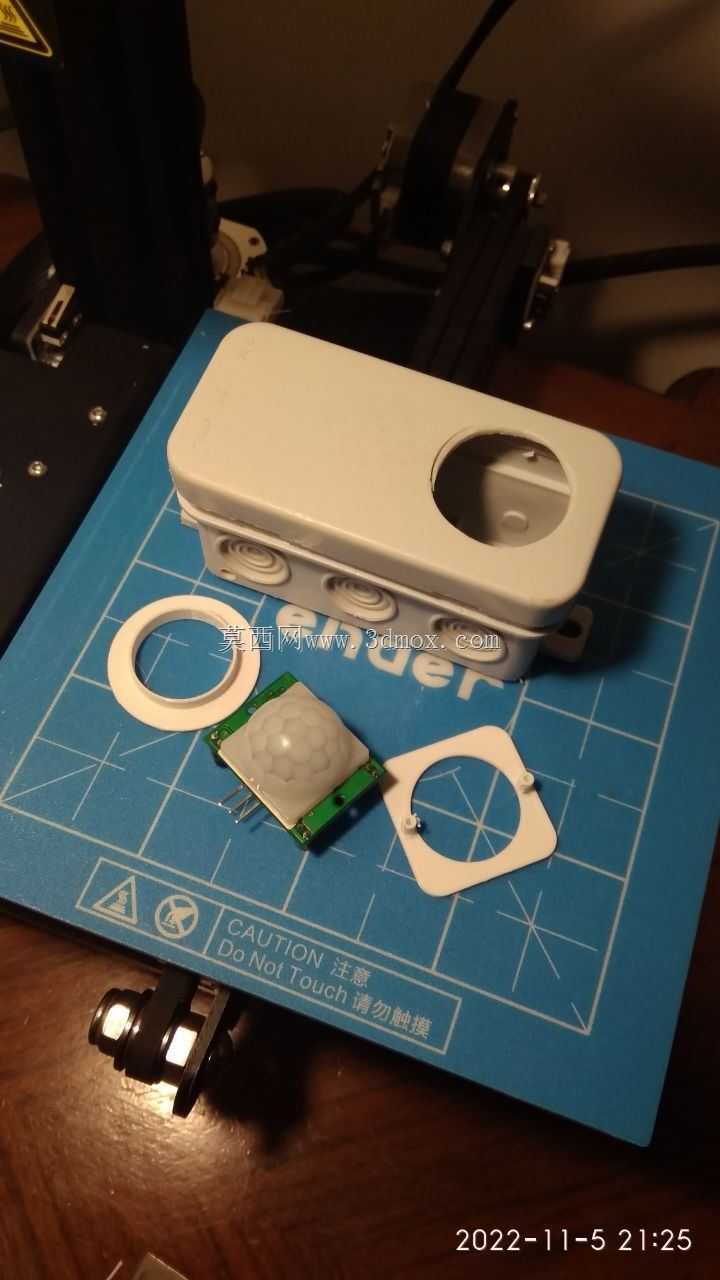

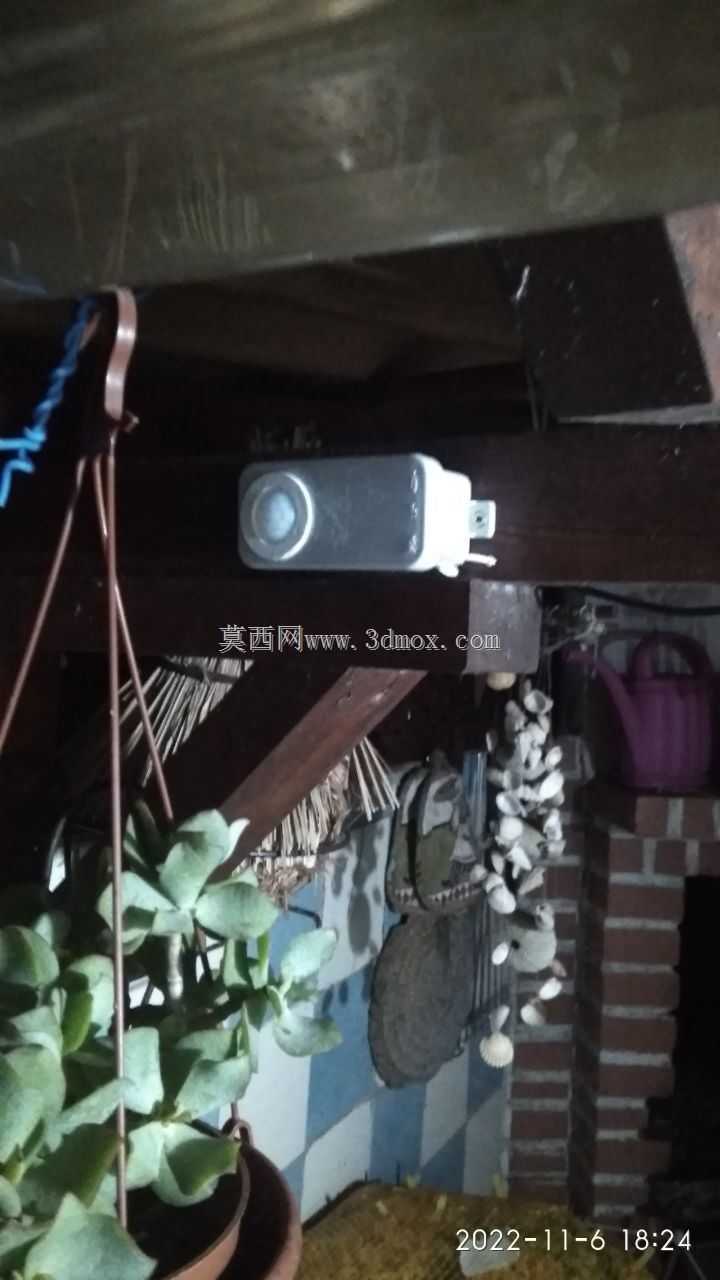

　　实际装配时，先将HC-SR501模块卡入上层的安装槽，把菲涅尔透镜对准结构上的圆形开孔，再将ESP32-CAM卡入下层的对应卡位，注意将摄像头镜头对准结构的避让孔，之后把焊接好外围元件的洞洞板卡入中间的卡槽，按照接线定义连接好PIR模块与ESP32-CAM之间的杜邦线，预留好足够的导线长度避免装配时扯断连线，最后将整个适配结构连同电路模块一起推入接线盒内部，对准盒盖的开孔位置扣好盒盖，拧紧接线盒的固定螺丝就完成了整体装配。这种安装方式相比传统的胶接固定，后期维护时只需要打开盒盖就能抽出整个结构，更换模块或者调整接线都非常方便，不会在盒体内残留胶痕，也不会因为胶的老化导致模块脱落。

　　设计时还特意考虑了PIR传感器的角度问题，安装槽的角度做了5度的下倾，当接线盒安装在距离地面2.2米高度的墙面时，PIR的探测范围刚好覆盖前方3-5米的人行区域，不会出现探测角度上仰扫到天空或者下倾只照到脚边的问题。摄像头的安装角度和PIR的探测中心保持一致，当PIR检测到人体移动触发信号时，摄像头刚好能抓拍到移动目标的正面画面，不会出现感应触发了但画面里没有目标的情况。结构上还预留了走线槽，模块之间的连线可以顺着走线槽布置，不会出现导线堆叠挡住镜头或者压住PIR探头的情况，整体装配完成后内部走线整齐，不会因为导线杂乱导致的信号干扰问题。
