电源变压器配套轴流冷却风扇结构设计

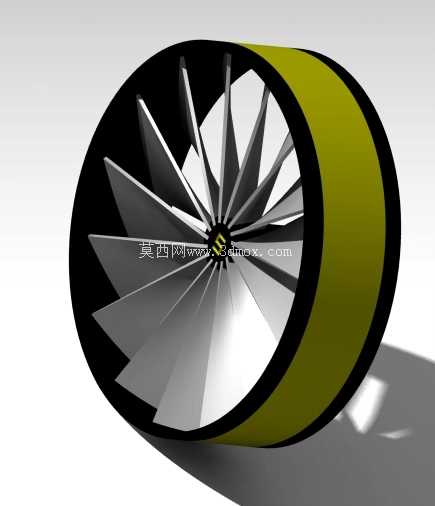

　　在中小功率干式电源变压器的热管理设计中，风冷散热是兼顾成本与可靠性的主流方案，这类配套的轴流冷却风扇，核心作用是通过强制对流带走变压器绕组、铁芯在负载运行中产生的焦耳热与铁损热量，避免绝缘层长期处于超温工况下加速老化，延长设备整体使用寿命。不同于民用消费级的散热风扇，工业配套的冷却风扇在结构设计上首先要匹配安装边界，通常采用直筒式外筒结构，外筒的内径与安装位的预留风道口径保持一致，筒壁厚度控制在合理范围，既保证结构强度，又不会过多占用变压器周边的安装空间，外筒两端预留的安装边可以直接通过螺栓固定在变压器的散热风道端面，不需要额外设计转接支架，减少装配环节的累计误差。

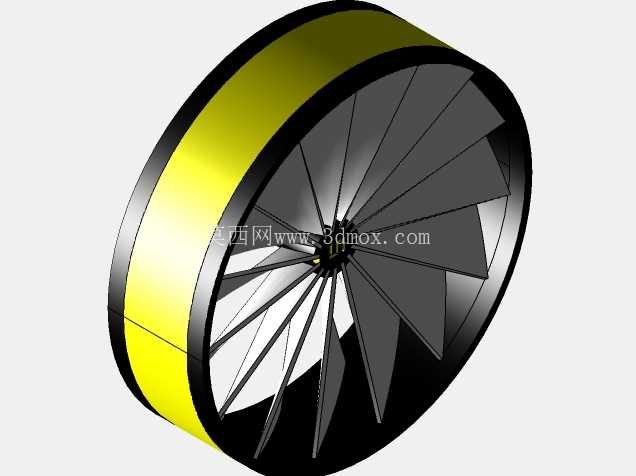

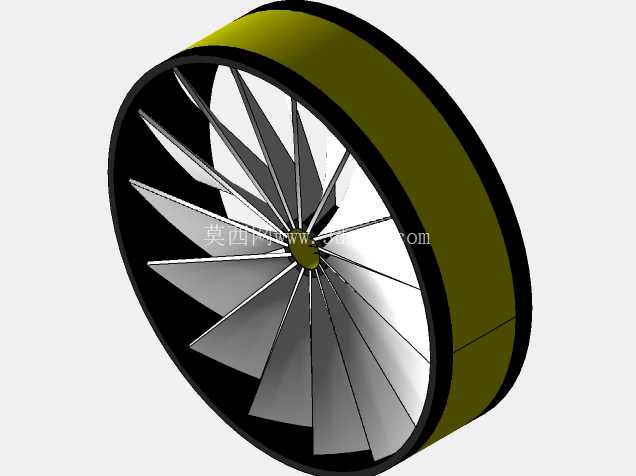

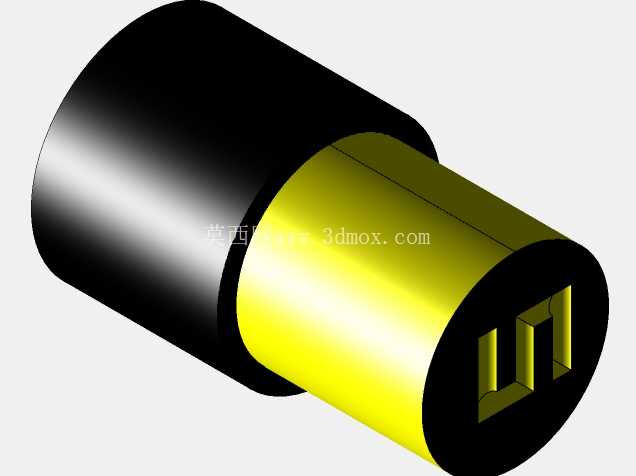

　　从风轮结构来看，这类风扇采用多叶片前倾式设计，叶片数量经过流场仿真优化，每一片叶片的翼型截面都沿径向做了扭角变化，靠近轮毂位置的叶片安装角更大，靠近外筒边缘的叶片安装角逐步收小，这样的设计可以让整个过流断面的风速分布更均匀，避免靠近筒壁位置出现气流紊流区，降低运行过程中的气动噪音，同时提升单位转速下的送风效率。轮毂部分采用一体化结构设计，中心预留的轴孔可以直接匹配驱动电机的输出轴，轴孔周边设计有对称的键槽与止动位，保证风轮与电机轴连接后不会出现高速运转下的打滑问题，轮毂与叶片的连接位置做了圆弧过渡处理，减少应力集中，避免长期交变载荷下出现叶片根部断裂的问题。

　　在实际应用场景中，这类冷却风扇不仅用于电源变压器的散热，也可以适配同功率等级的工业控制柜、电焊机、小型逆变电源等需要强制风冷的设备，设计过程中需要充分考虑安装边界的兼容性，外筒的轴向长度要控制在合理范围，既保证风轮在筒内有足够的导流长度，避免气流在筒内形成涡流，又不会因为筒身过长导致整体安装尺寸超标。叶片的材质选型通常匹配工业使用场景，采用耐高温的工程塑料或者轻质铝合金，在保证结构强度的前提下降低风轮整体重量，减少电机启动时的转动惯量，降低电机的启动负载。

　　设计这类风扇结构的时候，首先要明确目标散热场景的风量需求，根据变压器的额定损耗计算出需要的通风量，再反推风轮的直径、转速与叶片角度参数，建模过程中需要重点校核叶片与外筒内壁的间隙，间隙过大会导致风量回流损失，降低散热效率，间隙过小则容易因为加工误差、运转振动出现叶片刮蹭外筒的问题，通常单边间隙控制在1-2mm区间，兼顾加工可行性与运行效率。同时还要考虑动平衡设计，每一片叶片的重量偏差要控制在极小范围内，风轮装配完成后需要做动平衡校正，避免高速运转时出现振动过大的问题，影响配套电机与变压器的运行稳定性。

　　从结构细节来看，外筒的进风端通常做小角度的导角处理，引导气流更顺畅地进入风轮区域，减少进风端的局部阻力损失，出风端则保持平直结构，让送出的气流保持轴向流动，直接吹向变压器的散热片或者绕组表面，提升换热效率。叶片的表面粗糙度也会影响气动效率，建模时要保证叶片型面的顺滑，没有明显的凸起或者凹陷，减少气流与叶片表面的摩擦阻力。在安装接口的设计上，除了端面的螺栓固定孔，还可以根据需求在外筒侧面预留传感器安装位，方便后续加装风速、温度传感器，实现风扇运行状态的实时监测，匹配智能温控调速的需求，当变压器负载较低、温度不高的时候降低风扇转速，减少运行能耗与噪音，当温度升高到设定阈值时再提升转速，保证散热效果。

　　不同于开式结构的散热风轮，这种带外筒的轴流风扇结构可以形成独立的风道，避免气流在设备内部无序扩散，让冷却气流按照设计路径流过需要散热的核心部件，大幅提升风冷系统的效率。在三维建模过程中，需要分别完成外筒、风轮、轮毂的零件建模，再按照装配关系完成组件装配，校核各个零件之间的干涉情况，尤其是风轮转动过程中与外筒、电机端盖的间隙，确保整个结构在运转过程中不会出现碰撞干涉。同时还要考虑后期维护的便利性，外筒与安装位的连接采用标准紧固件，不需要特殊工具就可以完成风扇的拆卸与更换，降低设备后期的维护成本。
