无叶气流倍增式家用送风设备结构

　　该三维结构围绕无叶片送风设备的筒体式外观展开，重点表达隐藏式风道、环形出风边界以及外壳进风区域之间的装配关系。整体外形采用近似圆柱的封闭筒体，端部设置环形出风口，内部气流并不依靠外露扇叶直接切割空气，而是通过基座内的增压部件将空气送入环形通道，再从窄缝中持续引出，并利用气流卷吸效应带动周围空气向前流动。这种布置方式在桌面送风、卧室空气循环、办公工位局部降温以及儿童活动区域使用时具有明显优势：外部没有高速旋转叶片，清洁表面时可直接擦拭环形出风区，日常触碰也不存在传统网罩扇叶的夹碰风险。

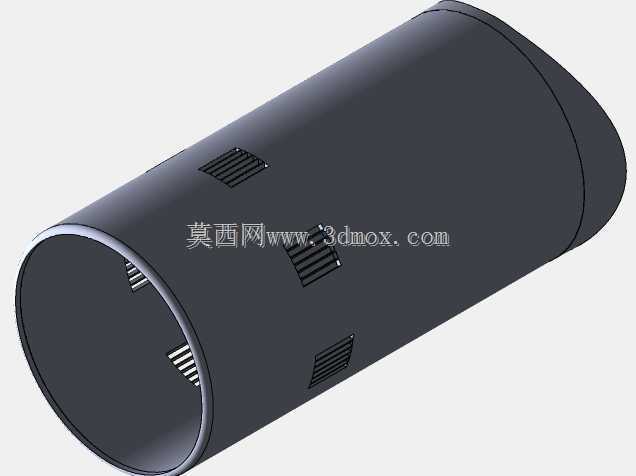

　　从结构设计思路看，模型将主要外观面处理为连续深色调筒身，表面保留若干矩形进风栅区域。进风栅并非装饰件，其位置需要兼顾吸入阻力、噪声传播路径和内部马达安装空间。栅格方向与筒身曲面贴合，开孔区域分布在侧面不同方位，可避免单一方向贴墙放置时进风面积被大幅遮挡。对于结构工程师而言，这类产品在建模时不能只做外观壳体，需要同步考虑内部风道截面变化：气流从侧向进风栅进入后，经过混合腔、增压叶轮和导流结构，再进入端部环形风道；若环形缝隙宽度不均，容易造成出风速度偏差、局部啸叫或筒体振动。

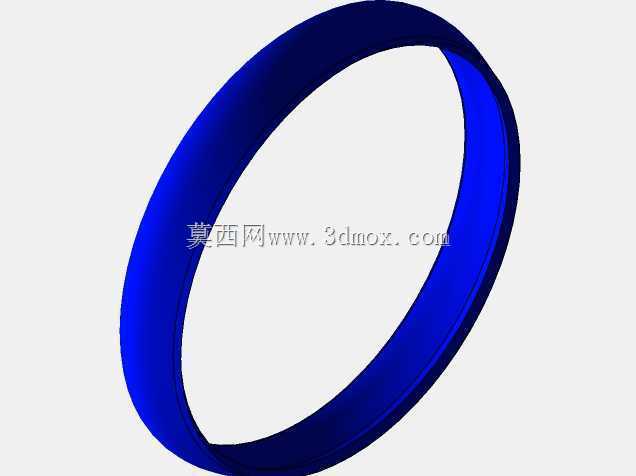

　　外形边界上，筒体直径决定了桌面占用面积，也影响内部叶轮直径与风量上限。较大的筒体能够提供更充裕的风道转折空间，但会增加视觉体量；较细的筒体有利于轻量化和摆放，却会压缩消声腔与导流段。实际设计中需要在风量、噪声、稳定性和外观比例之间平衡。底部支撑面应保证设备在倾斜触碰或桌面振动时不倾覆，筒体重心宜靠近下部，进风区与放置面之间需要保留足够离地间隙，防止地毯、纸张或桌面杂物遮挡进气。端部环形出风区则应保持连续顺滑，缝隙边缘不能出现明显台阶，否则气流脱离壁面后会形成紊流噪声。

　　安装与维护层面，外壳通常需要分件成型，筒体上的进风栅可与外罩一体成型，也可作为独立格栅件装配。分件线宜布置在视觉较弱或结构转折位置，同时保证内部风机、电控板、过滤棉和接线空间能够顺利装入。环形出风段对装配公差较敏感，上下壳体扣合后应控制窄缝一致性；紧固件位置宜隐藏在底座或内侧筋位附近，避免破坏筒体外观。进风栅开孔尺寸既要满足通流面积，也要考虑手指触及内部运动件的安全距离，若产品面向家庭环境，栅孔形态还需配合安全标准进行校核。

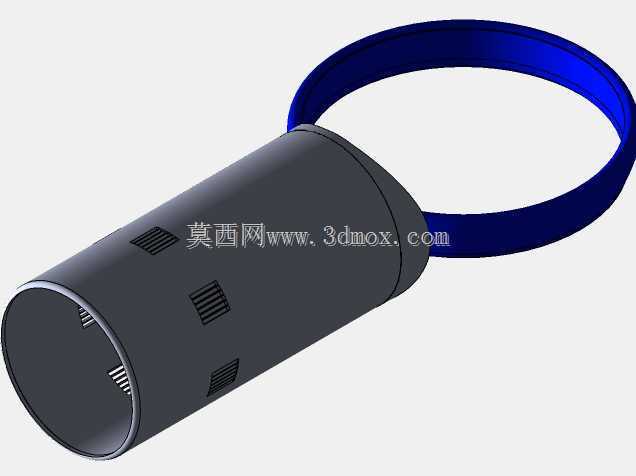

　　在工程建模过程中，可将该结构作为无叶送风设备的方案验证模型使用：先建立筒体主曲面，再切分出风环、进风栅和内部风道占位，随后检查气流从侧向进入、端部送出的路径是否顺畅。模型虽然不强调完全按实物比例缩放，但清楚呈现了无叶风扇的核心构建逻辑，即通过外壳隐藏运动部件、通过环形窄缝形成连续风幕、通过曲面风道实现气流倍增。对于后续细化设计，可在此基础上补充叶轮、电机座、减振垫、底座旋转机构、电控板固定柱以及过滤组件，使外观方案进一步转化为可制造、可装配、可测试的产品结构。
