多功能手机支架耳机音频拆分器

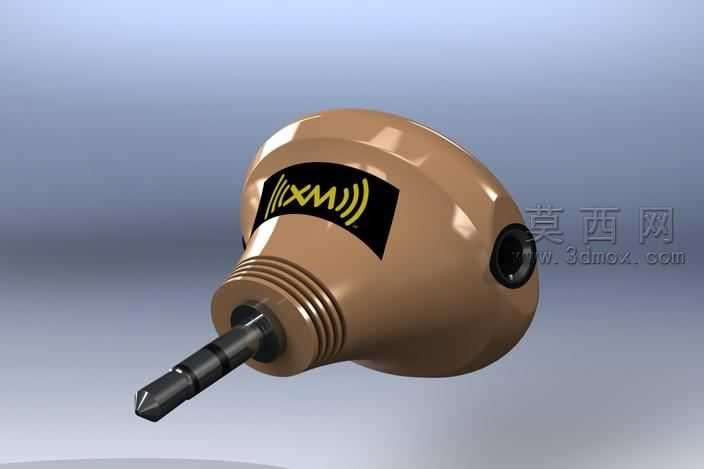

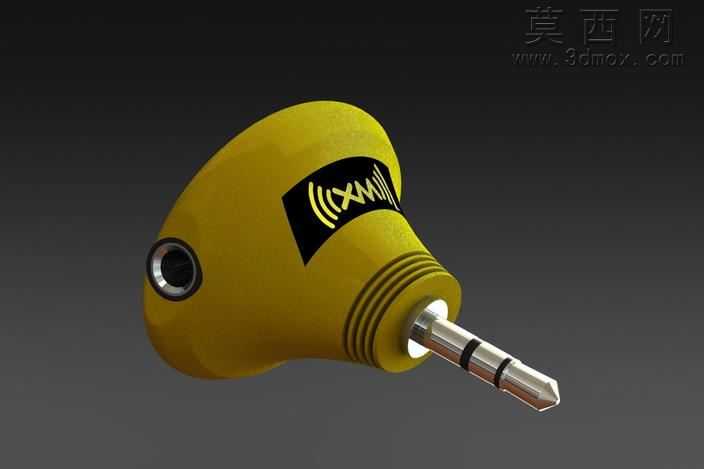

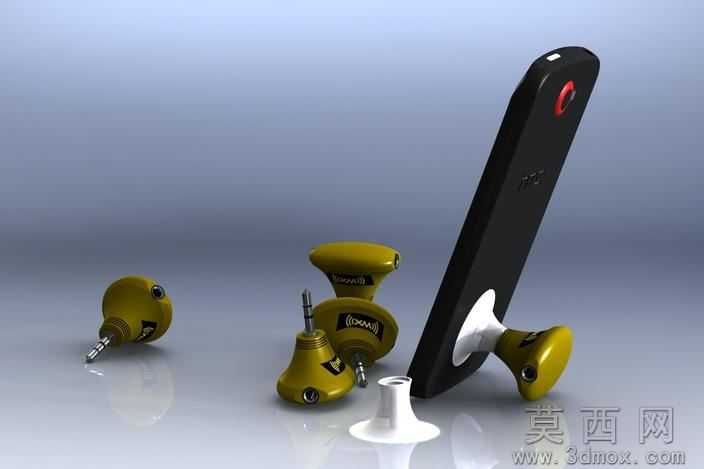

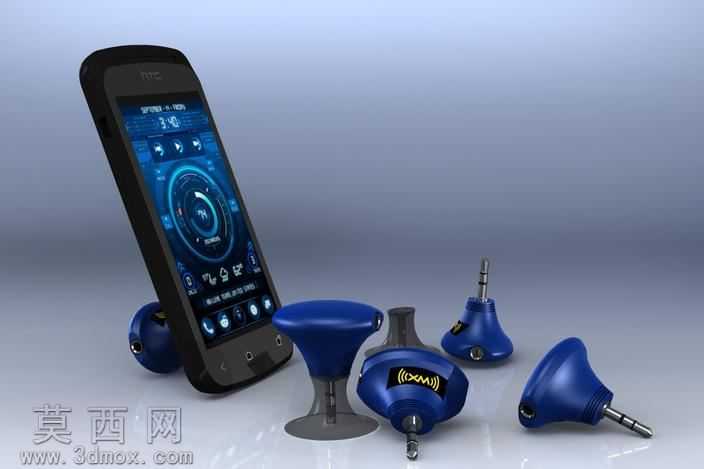

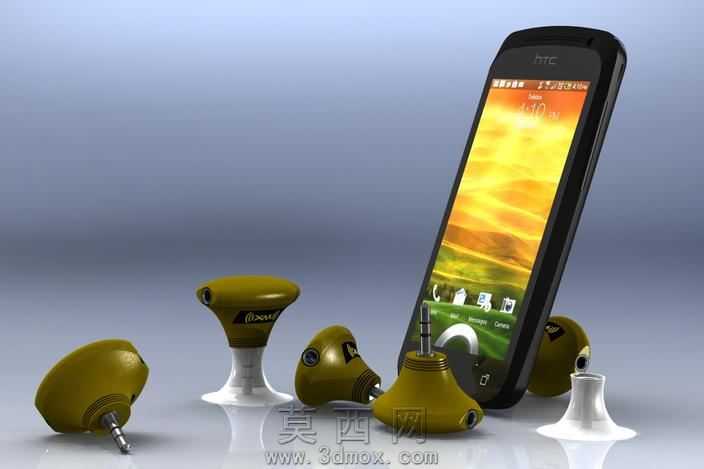

本作品为多功能便携数码配件的三维建模设计，核心围绕手机支撑与耳机音频拆分的复合功能展开，建模阶段采用SolidWorks完成全参数化结构搭建，首先对产品的两大功能模块进行独立草绘：一是手机支撑模块，参考人体工学握持与桌面观看的常用角度，确定吸盘底座的倾斜支撑角度为65度，支撑面做内凹弧面处理，匹配手机背部的曲面弧度，避免支撑时出现硌边、滑脱问题，底座采用软质硅胶吸盘的结构设计，建模时单独拆分吸盘的薄壁柔性结构与上部硬质支撑壳体的装配间隙，预留0.2mm的装配公差，保证实际生产中软硬材质的贴合度。二是音频拆分模块，以标准3.5mm音频公头为接口基准，建模时严格遵循通用音频接口的尺寸规范，公头的插针直径、长度、分段绝缘层位置均参照行业通用标准制作，拆分器内部做双声道并联的通路结构设计，可实现单路音频输入转双路耳机输出的功能，满足两人同时收听音频的使用需求，模块外壳做流线型弧面过渡，与支撑模块的造型语言保持统一，所有边角均做R1.5mm的圆角处理，避免尖锐棱角带来的使用划伤风险。材质与渲染阶段，为区分产品不同部件的材质属性，支撑壳体与拆分器外壳赋予深蓝色哑光ABS塑料材质，调整材质的粗糙度参数至0.3，还原磨砂塑料的细腻质感，吸盘部分赋予半透明软质硅胶材质，添加轻微的折射属性模拟硅胶的半通透效果，音频插针部分赋予镀镍金属材质，调高金属反射率与高光强度，还原金属接头的亮面质感。场景渲染时搭建浅灰色渐变背景，搭配柔和的三点布光，主光源从左上方45度角照射，勾勒产品的轮廓线条，辅助光源补亮暗部细节，避免出现死黑区域，添加微弱的环境反射提升材质真实感，最终渲染图清晰呈现产品的整体造型、装配关系与功能形态，直观展示产品作为手机桌面支架、同时作为耳机音频拆分器的双重使用场景，建模过程中所有结构均做可生产性校验，壁厚均匀控制在1.8mm，无倒扣、薄钢等不利于注塑生产的结构问题，各部件的装配关系清晰，可直接导出用于后续的结构手板制作与开模生产参考。
