适配6mm轴的可3D打印回转支承结构

　　这款回转支承结构专为增材制造工艺设计，核心适配直径6mm的传动轴，可在桌面级FDM3D打印设备上直接完成全部零件制作，无需额外的金属切削加工工序，适合小型自动化设备、桌面级机械装置、教学演示结构、创客DIY项目的回转支撑需求。从实际应用场景来看，这类小尺寸回转支承可用于小型转台的承载回转、低负载机械臂的关节连接、摄影云台的水平旋转结构、小型展示台的转动支撑，也可作为教学场景中机械传动课程的实物演示件，帮助学习者直观理解回转支承的滚动体排布、内外圈配合、载荷传递的核心原理。

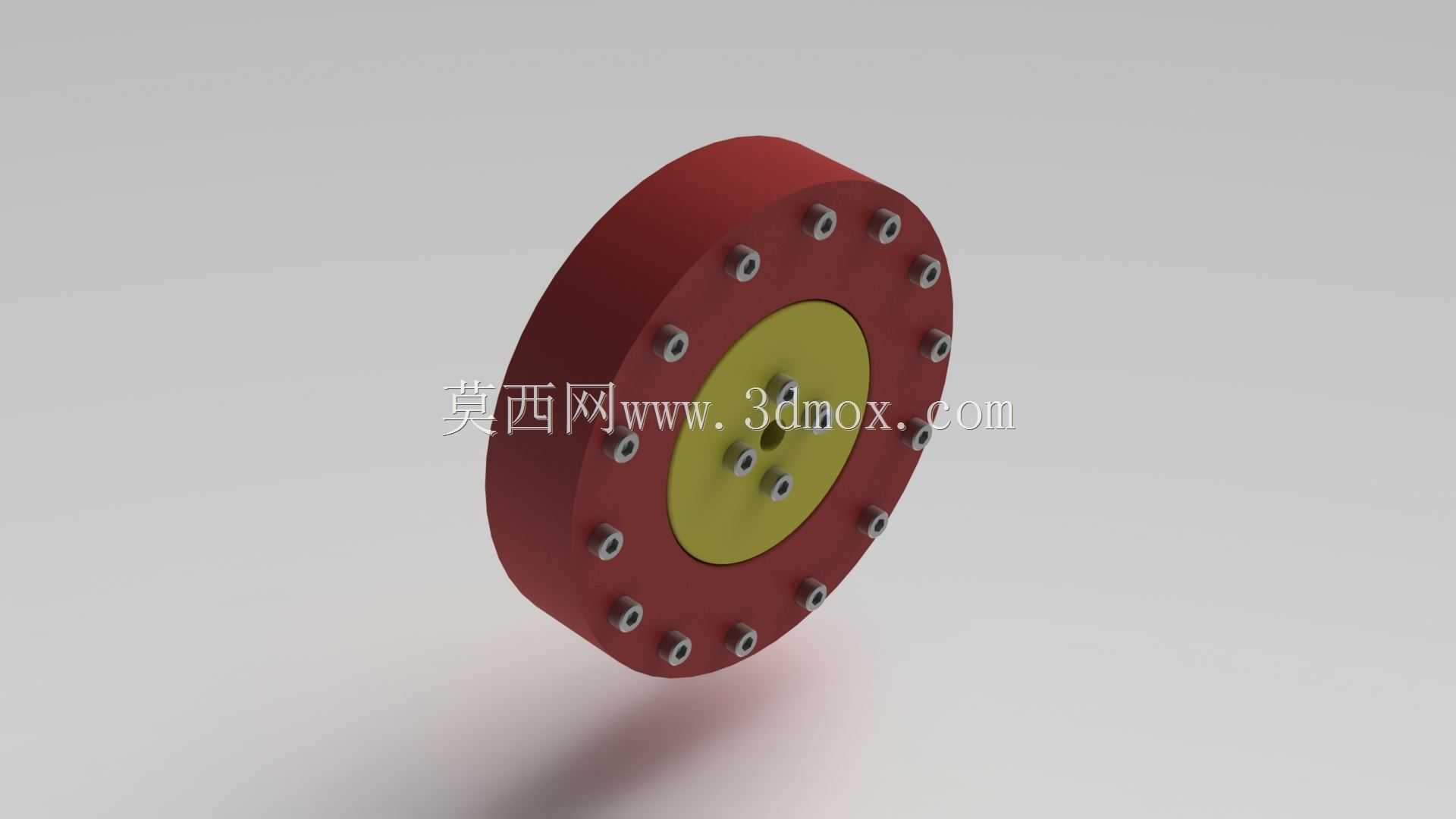

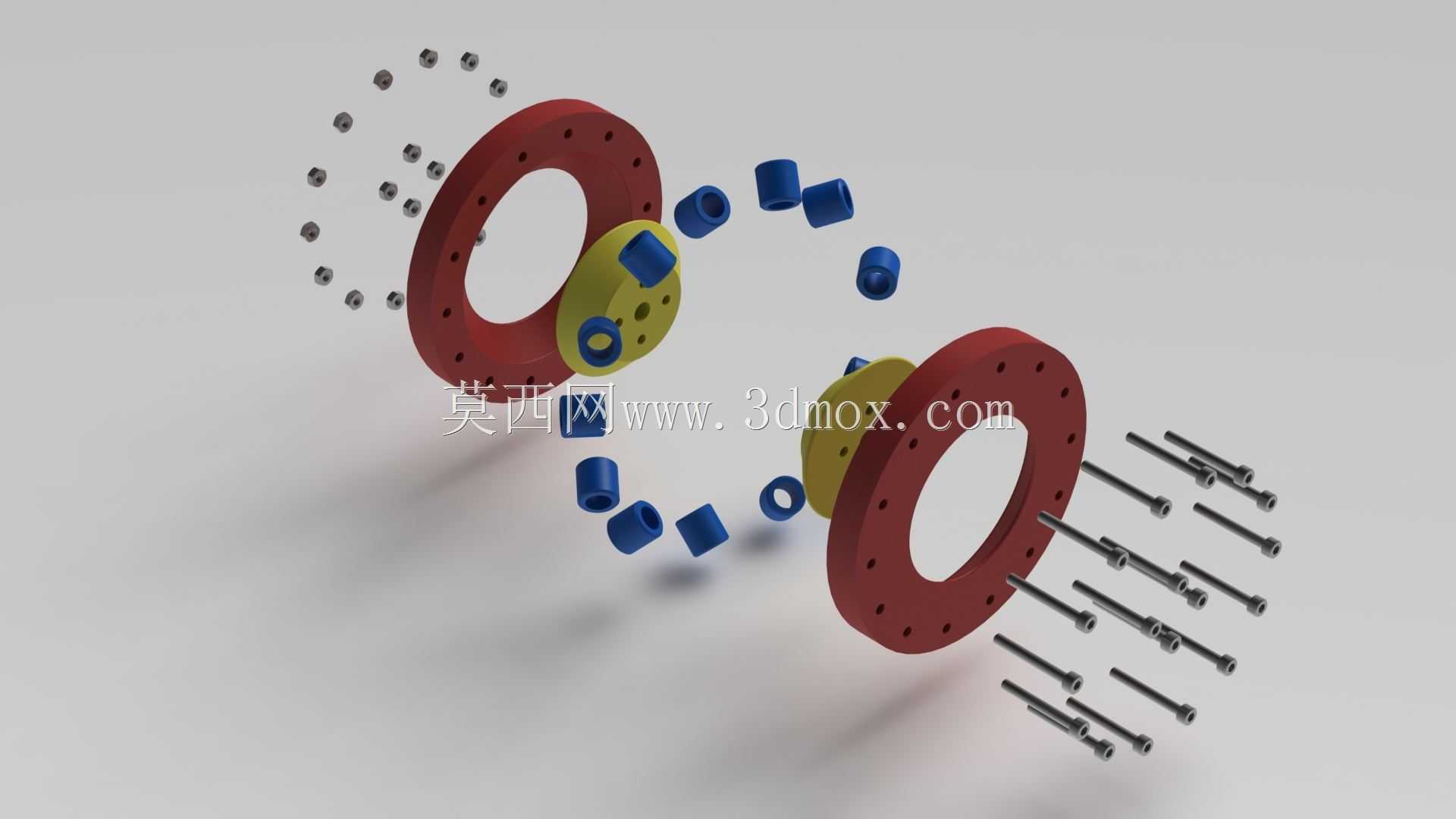

　　从功能特性来看，该结构采用分体式内外圈设计，配合柱状滚动体实现低阻力回转，内外圈均设计有带安装孔的法兰边，可直接通过螺栓与两侧的安装基体固定，无需额外设计连接转接件，降低整体结构的装配复杂度。滚动体采用等距排布的设计，沿滚道圆周均匀分布，可同时承受一定的轴向载荷、径向载荷与倾覆力矩，满足小型回转结构的复合受力需求，避免回转过程中出现卡滞、晃动的问题。与常规金属回转支承不同，该结构的所有零件均采用无支撑或少支撑的3D打印优化设计，打印时无需添加大量支撑结构，既减少打印耗材的浪费，也降低后处理的工作量，打印完成后仅需去除少量支撑毛刺即可完成装配。

　　设计思路上，该结构充分考虑3D打印工艺的成型特点，所有零件均避免大角度悬空结构，内外圈的滚道采用圆弧过渡设计，既保证滚动体的顺畅滚动，也避免打印过程中出现塌边、层间剥离的问题。连接螺栓采用标准小规格紧固件，与打印件上的安装孔采用间隙配合，装配时无需额外攻丝，可直接通过螺栓锁紧固定，降低装配难度。滚动体与滚道之间预留了适合3D打印精度的配合间隙，既不会因为间隙过大导致回转晃动，也不会因为间隙过小出现装配后卡滞的问题，适配常规桌面级3D打印机0.1-0.2mm的层厚打印精度，普通PLA、PETG等常用打印耗材均可满足使用强度要求。

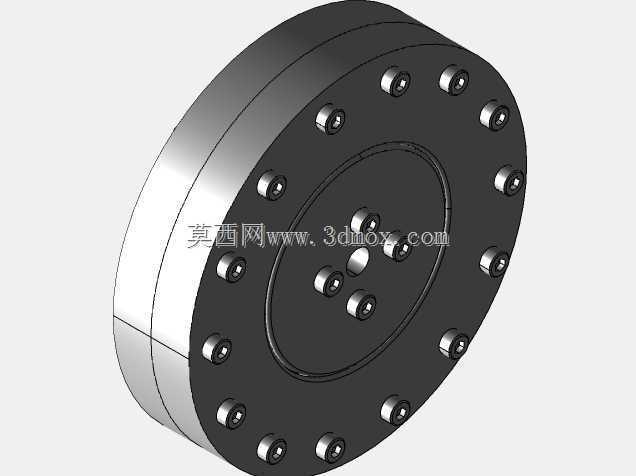

　　从安装边界来看，该回转支承的内外圈法兰外径适配小型设备的安装空间，法兰上的安装孔沿圆周均匀分布，孔位尺寸适配M2-M3规格的小螺栓，安装时可根据实际基体的结构选择对应孔位进行固定，无需对安装面做特殊的精加工处理，即使是3D打印的安装基体也可直接完成装配。整体轴向厚度控制在较小尺寸范围内，不会占用过多的安装空间，适合对结构紧凑度有要求的小型机械装置。内圈的轴孔设计为6mm直径的通孔，与适配的6mm轴采用间隙配合，可直接套装在轴上，也可通过顶丝结构与轴实现周向固定，根据实际使用场景选择对应的固定方式。

　　实际使用过程中，该回转支承的回转阻力小，在低负载工况下可实现顺畅的连续回转，滚动体的排布方式保证了回转过程中的受力均匀，不会出现局部应力集中导致的零件损坏。由于采用3D打印制作，使用者可根据自身的实际需求对结构尺寸进行快速调整，比如更改适配的轴径、调整法兰安装孔的位置、增减滚动体的数量来适配不同的负载需求，相比采购标准金属回转支承，该结构的定制成本更低、制作周期更短，非常适合原型验证阶段的结构测试使用，也可用于非长期高负载运行的民用DIY项目中，降低整体项目的制作成本。
