DIY螺旋管式太阳能热水装置结构设计

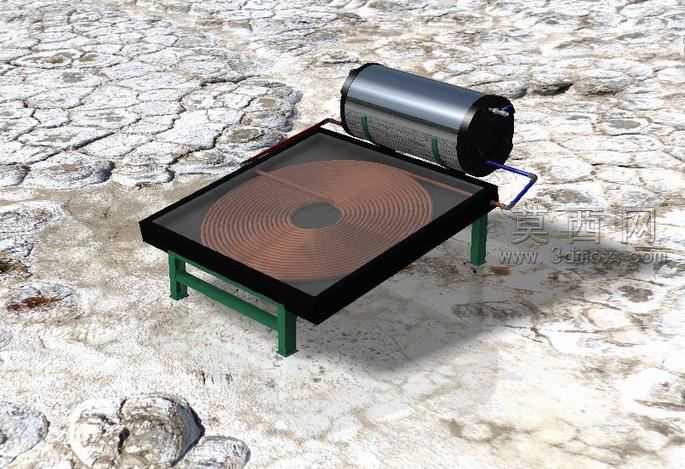

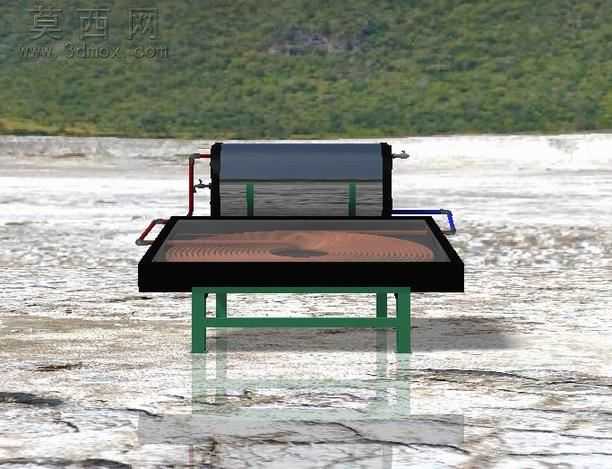

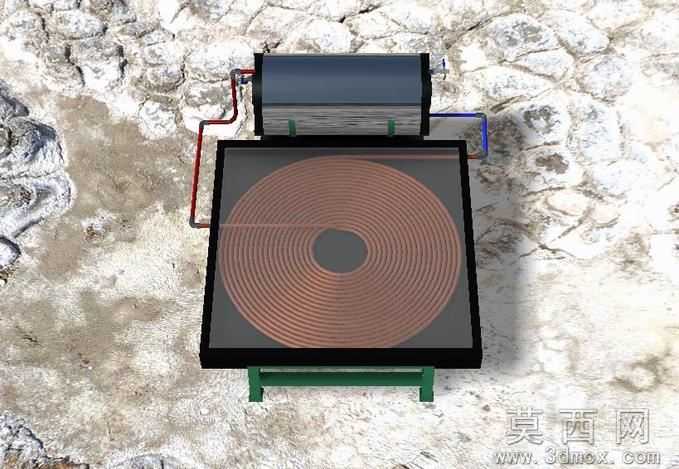

本作品为DIY螺旋管式太阳能热水装置的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模逻辑，先完成各独立零件的参数化建模，再通过装配约束完成整体结构的拼接。首先针对集热核心的螺旋盘管结构，采用螺旋扫掠特征完成管路建模，精准控制螺旋圈数、管径与盘绕间距，保证管路内部流体流通路径的合理性，管路材质设定为导热性能优异的紫铜，表面赋予哑光金属材质，还原紫铜管路的真实质感。集热面板部分采用平面薄板建模，表面赋予高吸收率的深色哑光涂层材质，模拟太阳能集热板的吸热特性，面板边框采用黑色硬质塑料材质，通过拉伸与倒角特征完成边框的封边结构，保证集热区域的密封性。储热水箱部分采用圆柱形筒体建模，筒体两端添加端盖密封结构，表面赋予哑光深灰金属材质模拟保温水箱的外壳，水箱与螺旋盘管之间通过进出水弯管连接，弯管处添加阀门结构，分别标注冷水进水与热水出水的管路走向，进水端采用蓝色材质标识、出水端采用红色材质标识，清晰区分冷热水管路。支撑支架部分采用标准方钢型材建模，通过焊接约束模拟支架的连接结构，支架表面赋予绿色防锈漆材质，还原户外金属支架的涂装效果，支架底部添加横向支撑梁，保证整体装置放置的稳定性。建模过程中对所有零件的配合间隙进行了合理设定，避免装配干涉，同时对螺旋盘管与集热面板的贴合度进行了调整，保证盘管能够充分吸收集热面板传递的热量。渲染阶段采用户外自然光照环境，添加地面反射效果，模拟装置在户外露天场景下的实际使用状态，通过光影效果突出螺旋盘管的盘绕结构与整体装置的层次关系。设计思路围绕DIY自制的实用性展开，整体结构简单易加工，零部件均为常见易得的五金材料，既保证太阳能集热的效率，又降低自制的门槛，适合作为个人DIY能源利用项目的参考模型，螺旋管的结构设计能够延长冷水在集热区域的停留时间，提升冷水的加热效率，整体结构兼顾稳定性与换热性能，能够直观展示螺旋管式太阳能热水器的工作原理与结构组成。
