镂空桁架式多关节机械臂结构设计

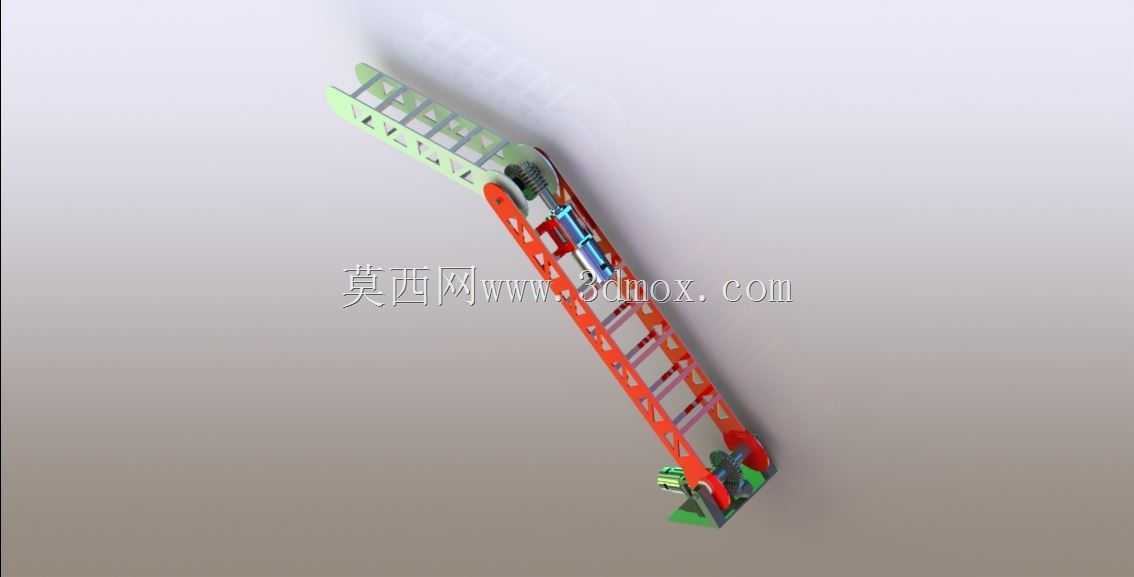

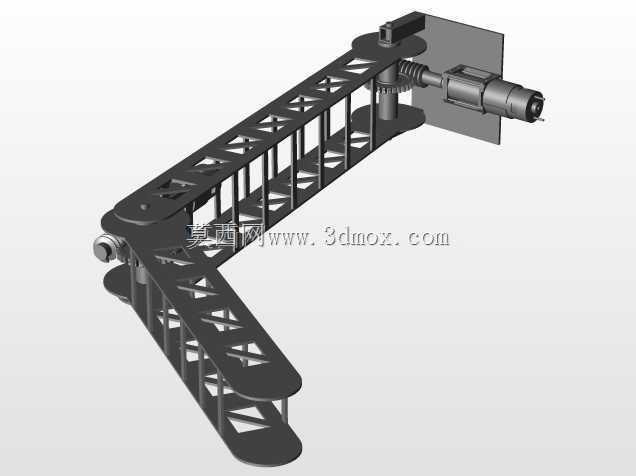

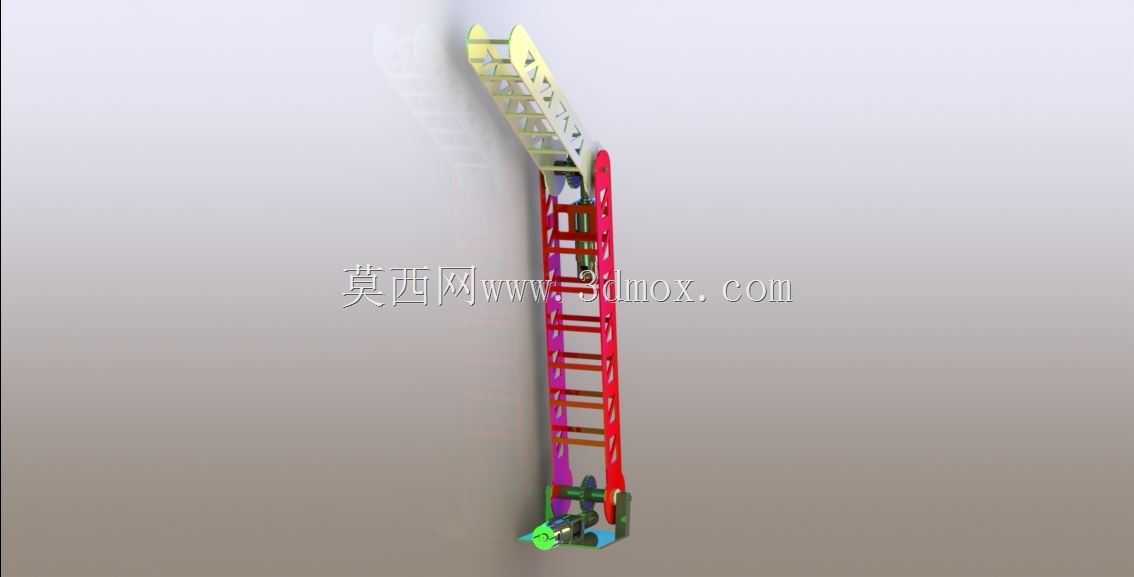

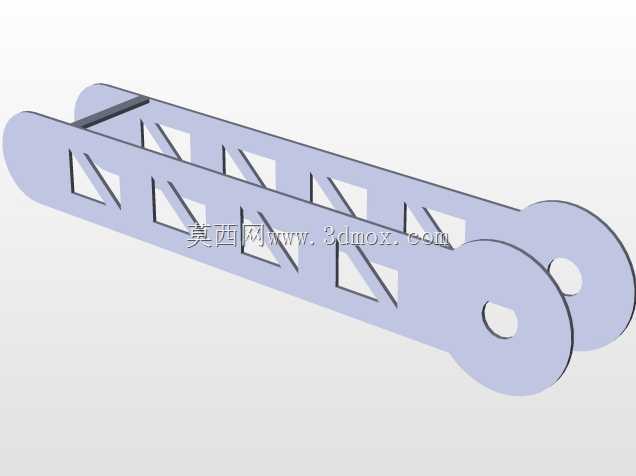

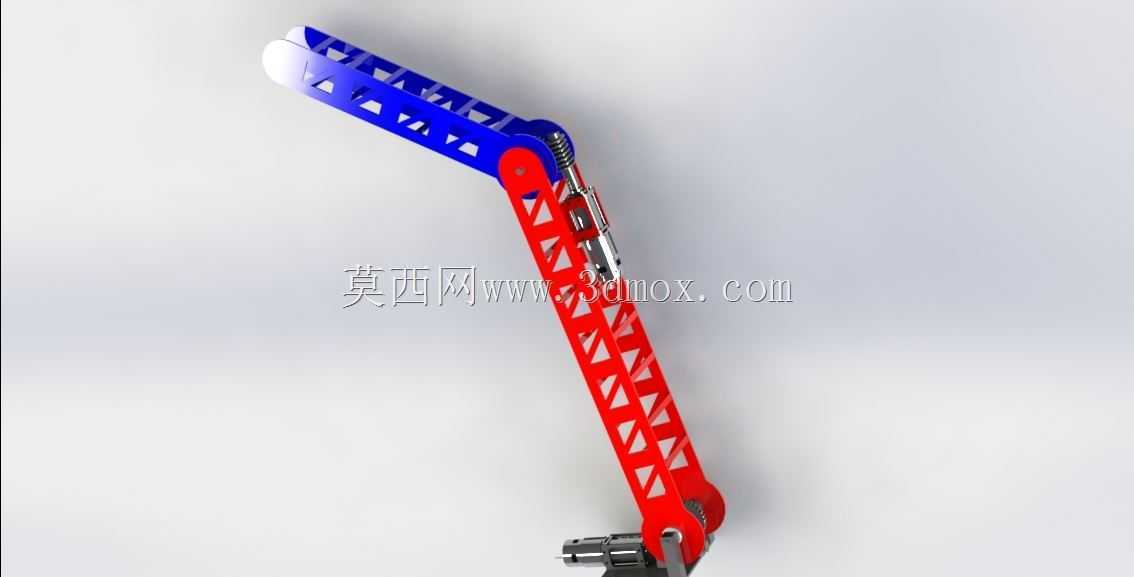

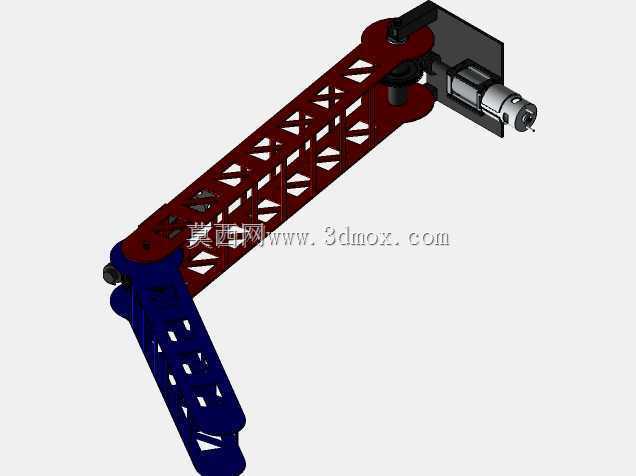

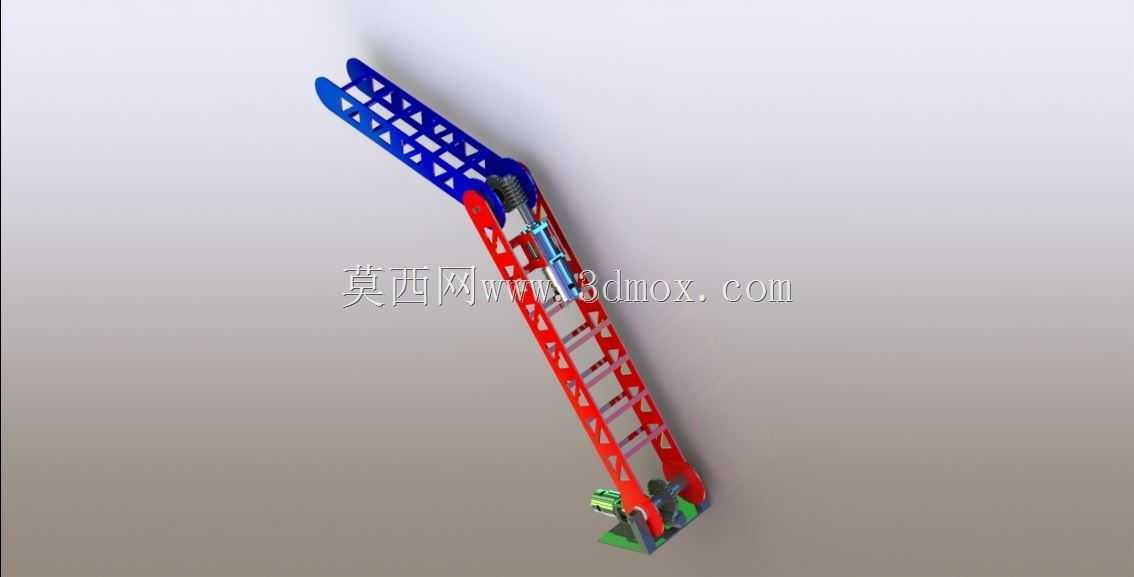

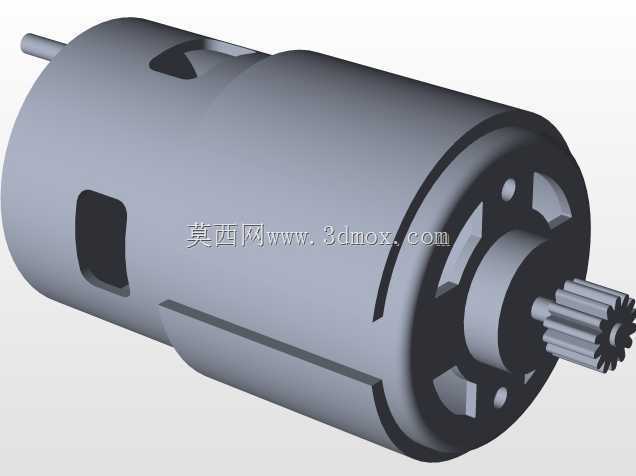

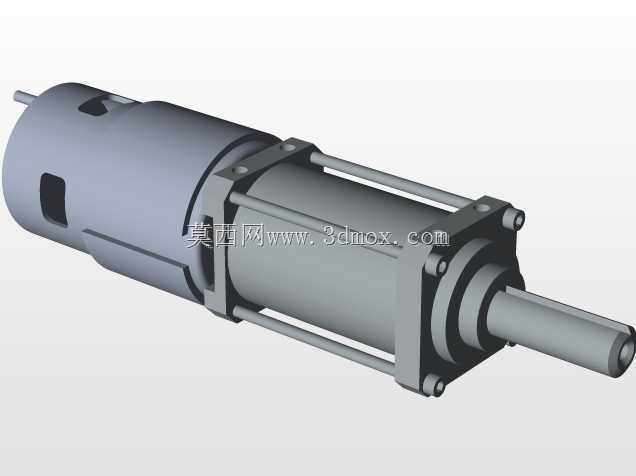

　　这款多关节机械臂采用镂空桁架式臂身结构，在工业自动化产线的轻载搬运、工位上下料、教学实验平台搭建场景中具备很高的适配性，尤其适合对臂身自重有严格限制、负载重量在5kg以内的作业场景，比如3C电子行业的小型元器件转运、实验室样本分拣、轻型装配工位的辅助定位作业。从结构设计逻辑来看，臂身采用镂空格构式设计并非单纯为了视觉效果，而是在保证臂身截面抗弯模量满足负载要求的前提下，最大化去除非受力区域的材料冗余，相比等截面实心臂结构，自重可降低40%以上，能有效降低关节驱动端的静载扭矩负担，提升动态响应速度。两个关节的驱动单元采用带齿轮减速头的电机配套蜗轮蜗杆传动副，齿轮头本身256:1的传动比可先对电机输出转速做一级减速，

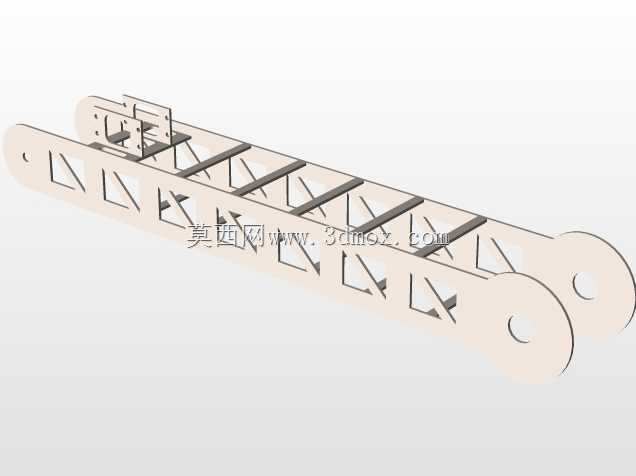

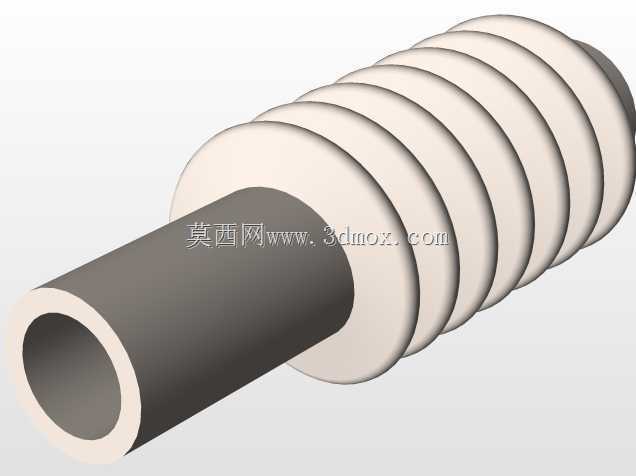

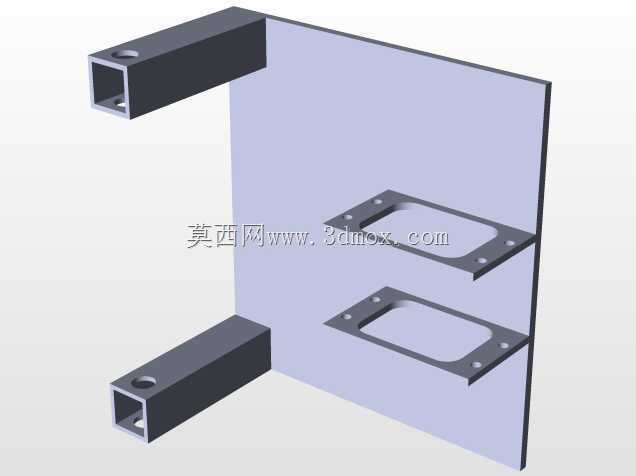

　　再通过蜗轮蜗杆副完成二级减速与扭矩换向，这种传动组合具备反向自锁特性，当驱动端断电时，臂身不会因为负载重力出现下坠溜臂的问题，无需额外加装抱闸机构就能实现断电位置保持，简化了关节处的结构布局。臂身的两节桁架分别对应大臂与小臂的运动自由度，关节处的铰接销轴采用同轴定位设计，铰接位置预留了标准轴承安装位，可根据负载等级选配深沟球轴承或者滑动轴套，降低关节转动的摩擦阻力。臂身末端预留了通用执行器安装法兰接口，可适配夹爪、真空吸盘、小型焊枪头等不同末端执行件，法兰端面设计有定位销孔与螺纹安装孔，安装时无需额外做适配加工，可直接对接标准末端配件。从安装边界来看，底部安装座采用圆盘式固定结构，安装孔位按照通用工业机器人底座安装尺寸设计，

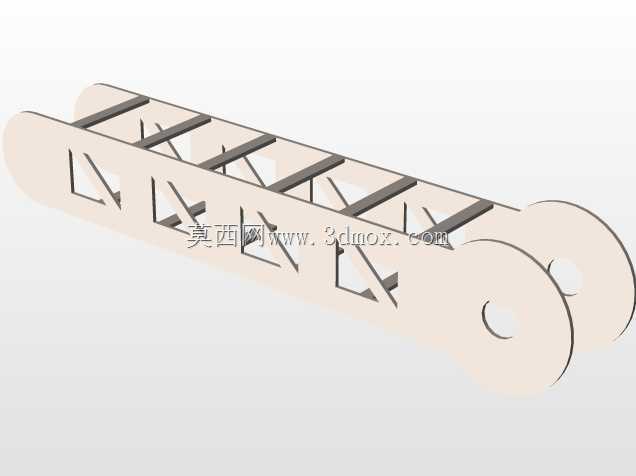

　　可直接固定在铝型材工作台、钢制机架或者移动AGV平台上，底座的回转中心与大臂关节回转中心同轴，保证臂身全范围回转时不会出现运动干涉。大臂的桁架截面采用三角形格构布局，这种结构的抗扭性能相比矩形格构更优，当臂身处于水平伸展极限位置时，臂身的挠度变形量可控制在臂长的千分之三以内，满足轻载作业的定位精度要求。关节处的传动副安装腔做了封闭设计，可预留润滑脂加注通道，日常维护时无需拆解整个臂身就能完成传动副的润滑保养，降低后期运维的拆解工作量。小臂末端的执行器安装位设计了走线槽，线缆可顺着臂身的镂空格构内部排布，避免臂身运动过程中出现线缆拖拽、磨损的问题，走线槽的宽度可容纳3-5根控制线缆与气管，满足气动、电动两类末端执行器的走线需求。

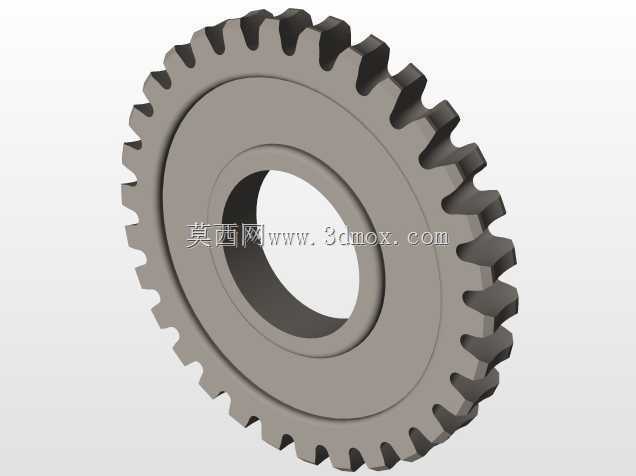

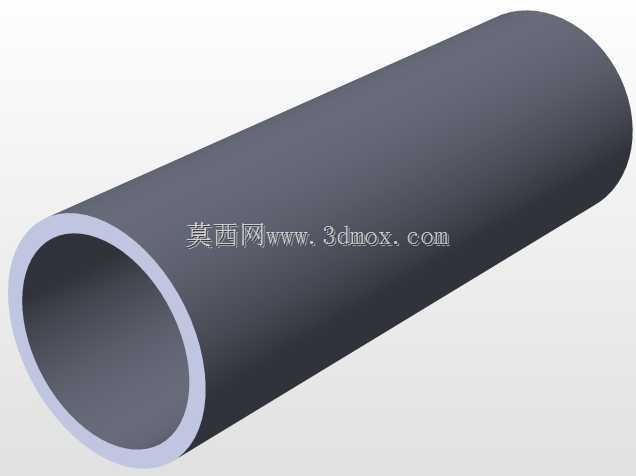

　　在运动范围设计上，大臂的俯仰角度范围可覆盖-30度到90度，小臂的俯仰角度范围可覆盖-60度到120度，配合底座的回转自由度，可覆盖半径0.8米范围内的半球形作业空间，满足小型工位的作业覆盖要求。臂身的桁架杆件采用等壁厚设计，加工时可采用型材切割后焊接或者3D打印一体成型的方式制作，不同加工工艺下都能保证结构强度的一致性，适合小批量试制或者教学场景下的快速加工验证。蜗轮蜗杆传动副的中心距按照标准模数设计，齿轮头的输出轴与蜗杆采用键连接，装配时可通过调整端盖的垫片厚度来控制蜗轮蜗杆的啮合间隙，保证传动过程中无明显回差，提升臂身的运动定位精度。
