两级齿轮减速传动结构三维设计

　　在中小功率传动系统的选型与结构设计环节，两级齿轮减速结构是覆盖轻工输送、小型自动化产线、民用机电设备动力匹配需求的核心部件，这类结构的核心作用是在原动机与执行端之间完成转速匹配与扭矩提升，弥补原动机高转速低扭矩输出无法直接驱动负载的短板。日常接触的小型皮带输送机辊筒驱动、食品包装线的分度送料机构、民用小型农机的动力输出端，都能看到这类两级减速结构的应用，相比单级齿轮减速，它能在紧凑的安装空间内实现更大的传动比，避免单级大齿轮带来的径向尺寸冗余，也不会像三级减速那样带来过多的传动效率损耗与装配复杂度提升。

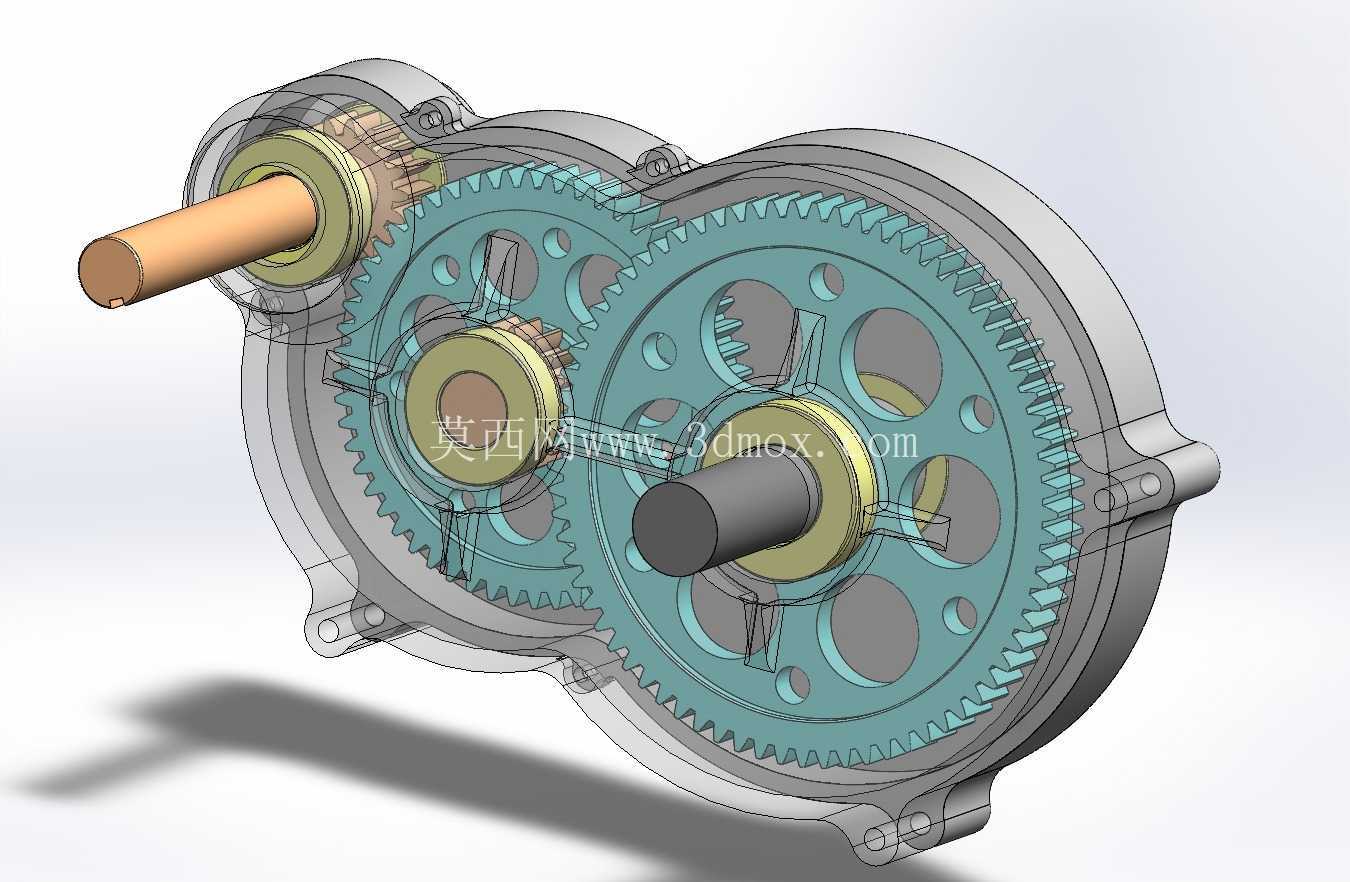

　　从结构功能特性来看，这套传动结构采用直齿圆柱齿轮啮合的传动形式，两个啮合级依次完成转速的阶梯式降低：高速级连接输入轴，匹配原动机的高转速输入，采用较小直径的主动轮与中等直径的从动轮啮合，完成第一级减速；低速级将高速级从动轮的动力通过同轴连接的小齿轮传递给大直径输出齿轮，最终通过输出轴将放大后的扭矩传递给负载端。所有齿轮均设计了辐板式减重结构，在保证轮齿抗弯强度、辐板支撑刚度的前提下，尽可能降低转动件的惯量，减少启停阶段的冲击载荷，适配频繁正反转的工况需求。输入与输出轴均采用阶梯轴设计，轴肩位置承担齿轮、轴承的轴向定位作用，轴端预留的键槽结构用于连接外部动力输入与负载输出，轴承位的尺寸匹配常用深沟球轴承的安装公差，保证转动过程中的径向支撑稳定性，降低传动过程中的径向跳动。箱体采用剖分式透明视窗结构设计，既可以直观观察内部齿轮的啮合状态、润滑脂的分布情况，也能在日常维护时快速开盖检查轮齿磨损情况，无需完全拆解整个传动单元。

　　设计过程中需要优先考量安装边界与尺寸适配问题，输入轴与输出轴采用平行轴布置，两个轴的中心距严格匹配两级齿轮的啮合中心距公差，避免因中心距偏差导致的轮齿侧隙过大或啮合卡滞问题。箱体的安装法兰位置预留了统一规格的安装孔位，孔位的位置度公差控制在合理范围内，能够直接适配常规小型设备的安装基面，不需要额外加工转接板。齿轮的参数选择上，两级传动的传动比分配遵循等强度设计原则，避免某一级齿轮负载过大提前出现点蚀、断齿失效，轮齿的模数根据额定输出扭矩核算，保证在额定负载下轮齿的接触强度与弯曲强度留有足够安全系数，同时齿宽系数选取兼顾承载能力与轴向尺寸控制，不会让箱体的轴向宽度超出常规安装空间限制。轴的结构设计中，所有需要装配轴承、齿轮的轴段都设计了合理的装配导入倒角，避免装配过程中刮伤零件配合面，轴上的退刀槽、越程槽尺寸符合机械加工工艺要求，减少不必要的加工难度与成本。

　　实际应用中，这类平行轴两级齿轮减速结构的传动效率能保持在较高水平，直齿啮合的形式没有轴向力，对轴承的选型要求更低，只需要承受径向载荷即可，进一步降低了整体的制造成本与维护难度。润滑方式采用脂润滑即可满足中低速工况的使用需求，不需要设计复杂的油路与密封结构，箱体结合面的密封采用常规密封垫就能防止润滑脂泄漏，适配粉尘较多的车间作业环境。在结构建模过程中，所有配合面的公差都按照基孔制配合要求设定，齿轮与轴的配合采用过渡配合保证周向固定的可靠性，轴承与轴承座孔、轴颈的配合公差符合轴承安装的标准要求，装配完成后转动输入轴时，整个传动链无卡滞、无异常异响，齿轮啮合侧隙均匀，能够平稳传递动力，动画演示过程中可以清晰看到动力从输入轴进入后，经过两级齿轮的依次啮合，最终带动输出轴以更低的转速、更大的扭矩转动，完整还原了减速增扭的整个运动过程，能够直接用于结构教学、选型参考以及同类型产品的改型设计参考。
