优化结构型机器人夹臂手爪臂设计

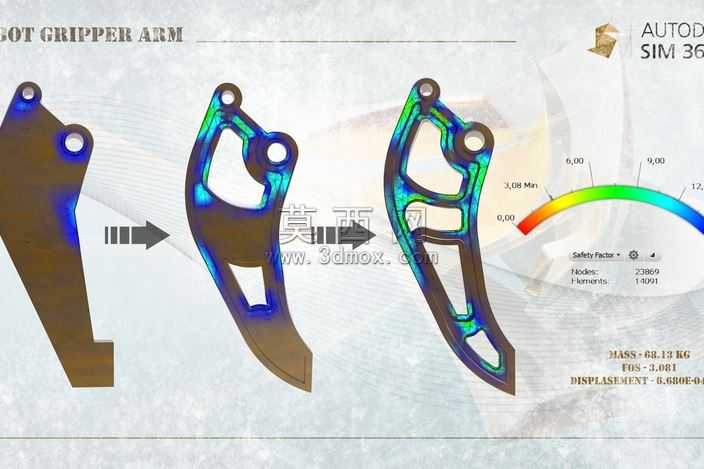

本作品为经过拓扑优化设计的机器人夹臂手爪臂三维模型，建模阶段依托Autodesk Inventor完成全参数化特征构建，首先基于初始夹臂的安装接口尺寸、工作行程要求、负载承载需求完成基础实体建模，精准还原两个铰接安装孔的位置精度、臂身与末端执行器的连接结构，保证模型可直接导入装配环境完成与驱动组件、夹持末端的配合验证。建模过程中同步完成有限元仿真前置处理，对模型施加实际工作工况下的夹持反力、铰接端约束载荷，通过静力学仿真与拓扑优化计算，在保证结构安全系数满足使用要求的前提下，去除臂身非承载区域的冗余材料，最终得到轻量化的优化结构。模型渲染阶段采用金属合金钢材质，赋予臂身高强度结构钢的金属质感，表面做哑光喷砂处理效果，同时叠加有限元分析的应力云图可视化图层，通过蓝绿到红的渐变色彩直观呈现优化前后臂身的应力分布变化，清晰展示结构优化后应力传递路径的合理性，避免应力集中问题。从结构设计来看，优化后的夹臂保留了铰接位置的加强筋结构，臂身采用镂空式框架构型，在大幅降低整体重量的同时，将结构安全系数提升至3.081，优化后臂身质量仅为0.813公斤，相比初始实心结构减重效果显著，同时保证臂身在夹持作业过程中的形变位移控制在极小范围内，满足高精度夹持作业的刚度要求。设计过程中反复验证了铰接孔的同轴度、臂身运动过程中的干涉情况，确保模型在实际生产加工后可直接装配使用，适配多种工业机器人末端夹持场景，可用于自动化生产线的工件抓取、搬运工位，也可作为机械类专业拓扑优化教学的参考案例，模型同时导出STL、STEP、IGES等通用格式，可兼容多数主流三维CAD软件进行二次编辑与工程图导出。
