复古头戴耳挂式音频播放设备结构设计

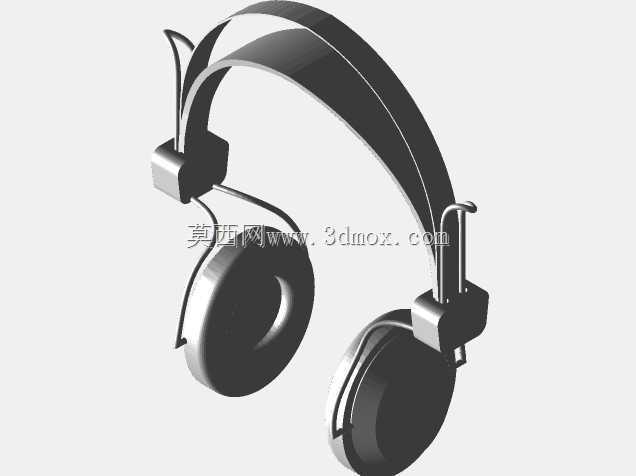

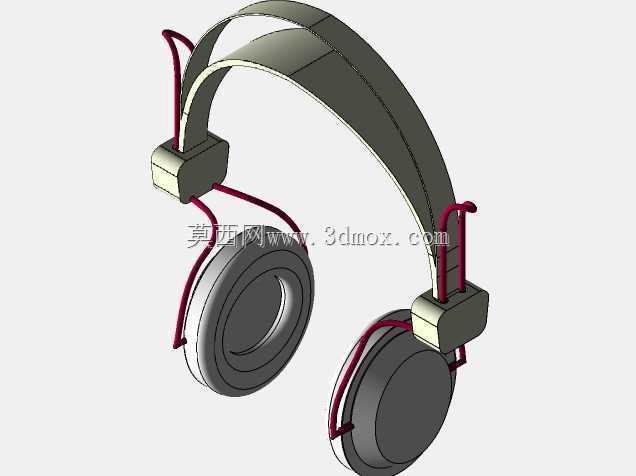

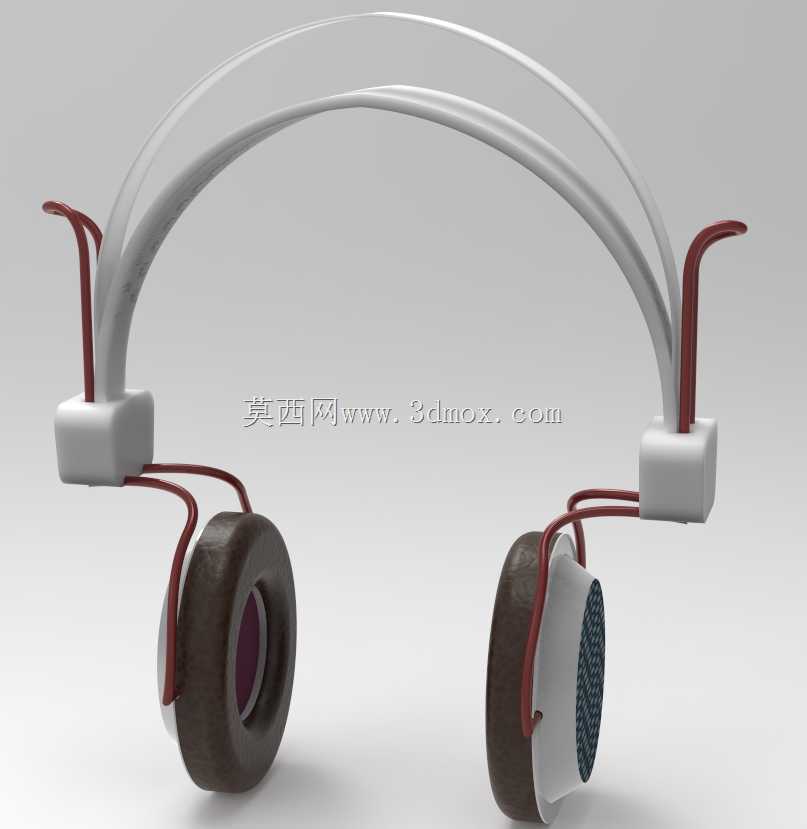

　　这款耳挂式音频设备的结构设计，核心围绕佩戴稳定性与声学腔体布局展开，区别于传统压耳式头戴耳机的结构逻辑，在头梁与耳罩的连接段做了弯折式耳挂延伸，适配耳廓上沿的生理曲面，日常通勤、轻量运动场景下佩戴时，不会因为头部小幅晃动出现耳罩移位的情况，解决了普通头戴耳机低头时滑落、夹耳力度过大导致长时间佩戴胀痛的常见问题。从结构拆分来看，头梁部分采用双层弧形条带结构，外层为支撑骨架，承担主要的夹持力传递，内层贴合头顶的区域预留了软质包覆层的安装槽位，实际装配时可填充慢回弹材质，分散头梁对头顶的压力，头梁的整体展开宽度适配绝大多数成年人的头围范围，两侧连接臂的伸缩行程预留了25毫米的调节余量，安装时通过卡位凸点与定位凹槽配合实现档位固定，

　　调节过程无松垮旷量，不会出现使用中自行滑移的问题。耳挂部分从连接臂下端向前延伸出弧形弯臂，弯臂的曲率匹配耳廓上沿与耳后根的轮廓曲线，弯臂内部预留了走线空腔，音频信号线从连接臂内部穿过弯臂直接接入耳罩腔体，避免线材外露拉扯导致的接触不良问题，弯臂与耳罩的连接位置设置了小角度转动副，可适配不同用户耳廓的外张角度，转动阻尼设置在0.3牛米左右，既能保持调整后的角度稳定，又不会因为阻尼过大导致调整时硌压耳廓。耳罩部分采用偏心圆形腔体结构，区别于正圆形耳罩的设计，腔体朝向略微向内倾斜12度，对准耳道方向，减少声波在传播过程中的散射损耗，腔体前侧的出声网罩采用卡扣式安装结构，方便后期更换调音棉或者清理网孔积灰，

　　耳罩后侧的封闭腔体预留了驱动单元的安装位，适配40毫米直径的动圈驱动单元，腔体壁厚设置为1.8毫米，既保证了腔体结构强度避免谐振，又不会因为壁厚过大导致整体重量超标。实际应用场景中，这类结构的耳机既可以满足日常桌面办公的音频播放需求，也能适配短途出行、户外散步的佩戴场景，相比入耳式耳机不会堵塞耳道造成闷胀感，相比普通头戴耳机的佩戴适配性更强。设计过程中对安装边界做了明确约束，头梁收拢状态下的整体高度为180毫米，两侧耳罩的最大外张宽度为165毫米，耳罩本体的厚度为32毫米，所有连接位置的圆角半径不小于2毫米，避免锐边划伤用户皮肤，所有装配卡扣的扣合量设置为0.8毫米，既保证装配后的连接强度，又不会因为扣合量过大导致拆卸维护时断裂。

　　走线空腔的内壁做了圆角过渡处理，避免穿线时刮破线材绝缘层，转动副的位置预留了0.1毫米的装配间隙，避免转动时出现摩擦异响，腔体的合模线设置在耳罩侧面的非接触区域，不会因为合模线的毛刺影响佩戴触感。从结构可靠性角度出发，头梁支撑骨架选用韧性较好的材质，反复弯折1000次后塑性变形量不超过2%，耳挂弯臂的抗扭强度满足单侧悬挂500克重物1分钟无永久变形的要求，耳罩与连接臂的连接位置可承受15牛的拉力不松脱，完全满足日常使用的强度需求。
