内燃机动力传输连杆结构设计分析

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。从实际工况来看，连杆在工作循环中需要交替承受燃气爆发带来的冲击压应力、活塞往复运动产生的惯性拉应力，以及曲轴转动带来的交变弯曲载荷，这就要求其结构设计必须在重量控制、刚度储备、强度冗余三者之间找到最优平衡点。

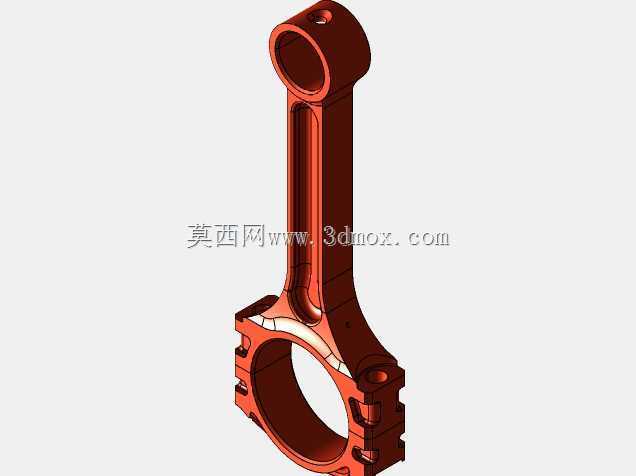

　　从结构设计逻辑出发，连杆整体采用分体式结构布局，小头端通过活塞销与活塞组件铰接，孔内预留衬套安装位，工作过程中衬套可建立稳定油膜降低销孔磨损，磨损后仅需更换衬套即可完成维护，无需整体报废连杆本体。大头端采用剖分式设计，通过连杆螺栓实现杆身与大头盖的刚性锁紧，剖分面设计有精准定位结构，可避免装配过程中出现错位，保证大头孔的圆度公差符合轴承装配要求，大头孔内侧用于安装轴瓦，与曲轴连杆轴颈形成转动副，将活塞传递的推力转化为曲轴的旋转扭矩。杆身部分采用变截面工字型结构，这种截面形式可以在尽可能降低结构重量的前提下，最大化提升杆身的抗弯截面模量，有效抵消交变载荷下的弯曲变形，避免杆身出现失稳或疲劳断裂问题。

　　在安装边界层面，设计过程中需要严格匹配动力单元的整体尺寸约束：小头端外径需避让活塞销座的内侧空间，避免活塞运动到上止点时与活塞裙部发生运动干涉；大头端的外圆轮廓尺寸需严格控制在曲轴箱的避让空间内，确保曲轴旋转过程中大头端不会与缸体、曲轴平衡块发生碰撞；杆身的外形轮廓需预留足够的机油飞溅通道，保证工作过程中机油可以顺利到达小头衬套、大头轴瓦位置，实现持续润滑散热。同时连杆大小头孔的中心距公差、两孔的平行度公差、孔本身的圆柱度公差都需要控制在微米级，否则会出现活塞偏磨、轴瓦异常磨损、运转异响等一系列故障。

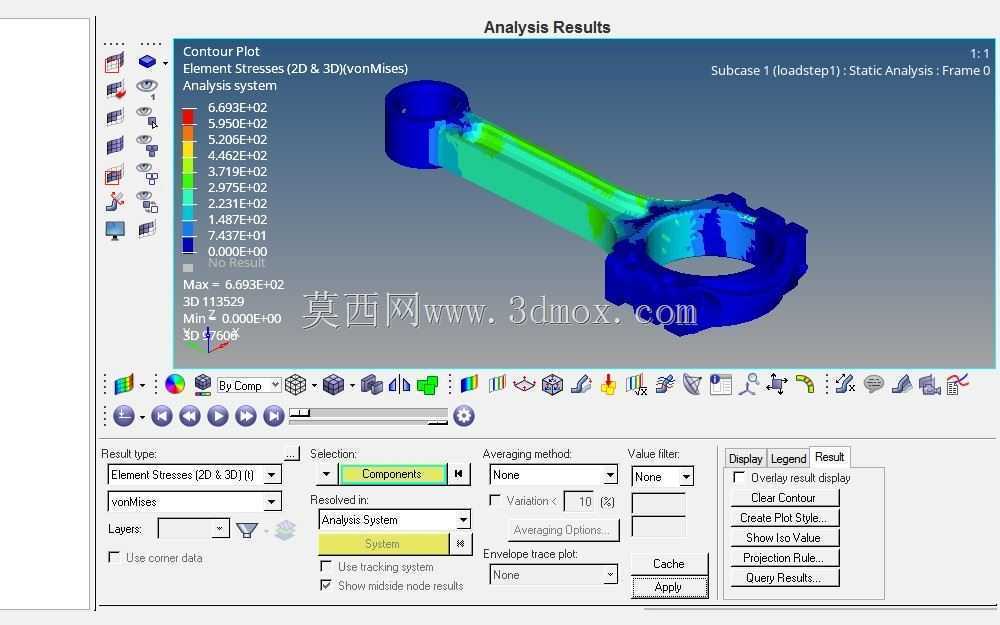

　　从受力特性来看，不同工况下连杆的载荷分布存在明显差异：低速大扭矩工况下，燃气爆发压力占主导，杆身主要承受压应力，此时需要重点校核杆身的抗压稳定性与大头端的螺栓锁紧可靠性；高转速工况下，活塞往复运动的惯性力占主导，杆身主要承受交变拉应力，此时需要重点校核小头端与杆身过渡位置的疲劳强度，避免应力集中位置萌生疲劳裂纹。在结构优化过程中，大小头与杆身的过渡位置均采用大圆角平滑过渡设计，避免截面突变带来的应力集中问题，同时通过拓扑优化去除非受力区域的多余材料，在保证强度刚度满足要求的前提下尽可能降低连杆的往复运动质量，减小惯性载荷对曲轴、轴承的冲击。

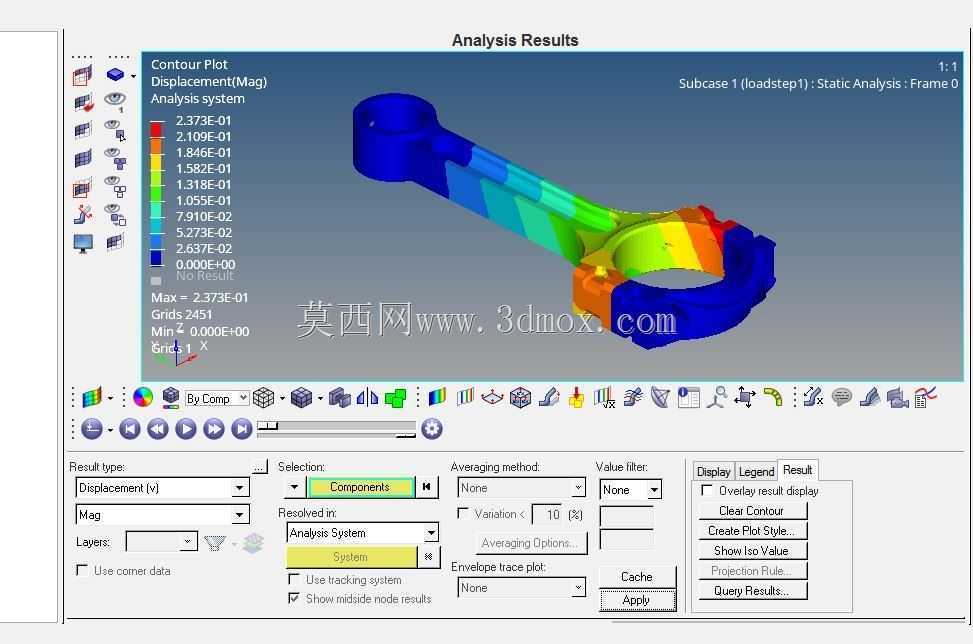

　　在实际应用场景中，这类连杆结构不仅应用于传统车用内燃机，在通用小型汽油机、柴油机、往复式压缩机、冲压设备的曲柄滑块机构中也有广泛应用，不同应用场景下的连杆结构会根据载荷特性做针对性调整：大马力柴油机的连杆会采用更高强度的锻造合金钢材质，加大杆身截面尺寸提升承载能力；小型通用动力的连杆会采用粉末冶金或高强度铝合金材质，进一步降低重量提升转速响应；工业压缩机的连杆会加大大头轴瓦的接触面积，适配长时间连续运行的耐磨需求。设计过程中需要结合具体的工况载荷谱，对各个危险截面进行强度校核，确保在全生命周期内，连杆的变形量、应力水平都在材料允许的范围内，同时兼顾加工工艺性，降低锻造、机加工环节的制造难度，控制量产成本。
