四针磁吸式电源信号传输连接器结构

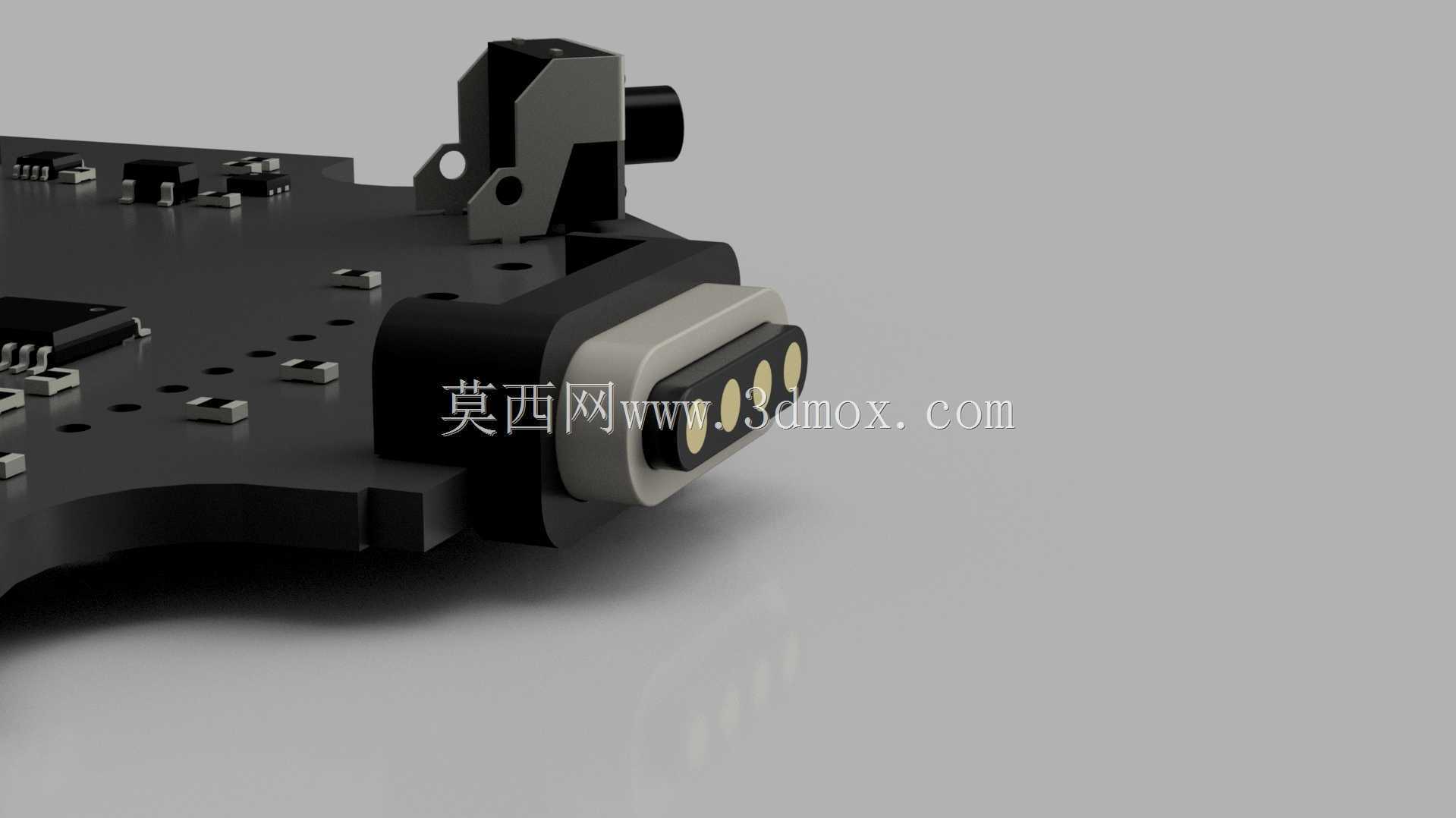

　　这款四针磁吸连接器在消费电子、小型电力传输场景里的适配性很强，日常接触到的便携数码设备快充接口、小型模块化电力单元的快拆接线端、穿戴设备的充电触点都能看到这类结构的身影，和传统插拔式连接器比，它靠磁吸力自动对位吸合，不用对准插孔硬插，能避免反复插拔带来的针脚弯折、插孔磨损问题，在需要频繁拆装接线的模块化设备上，能大幅降低接口损坏的概率。

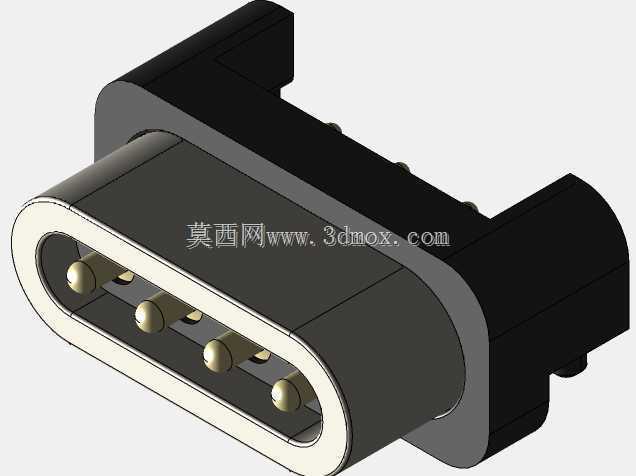

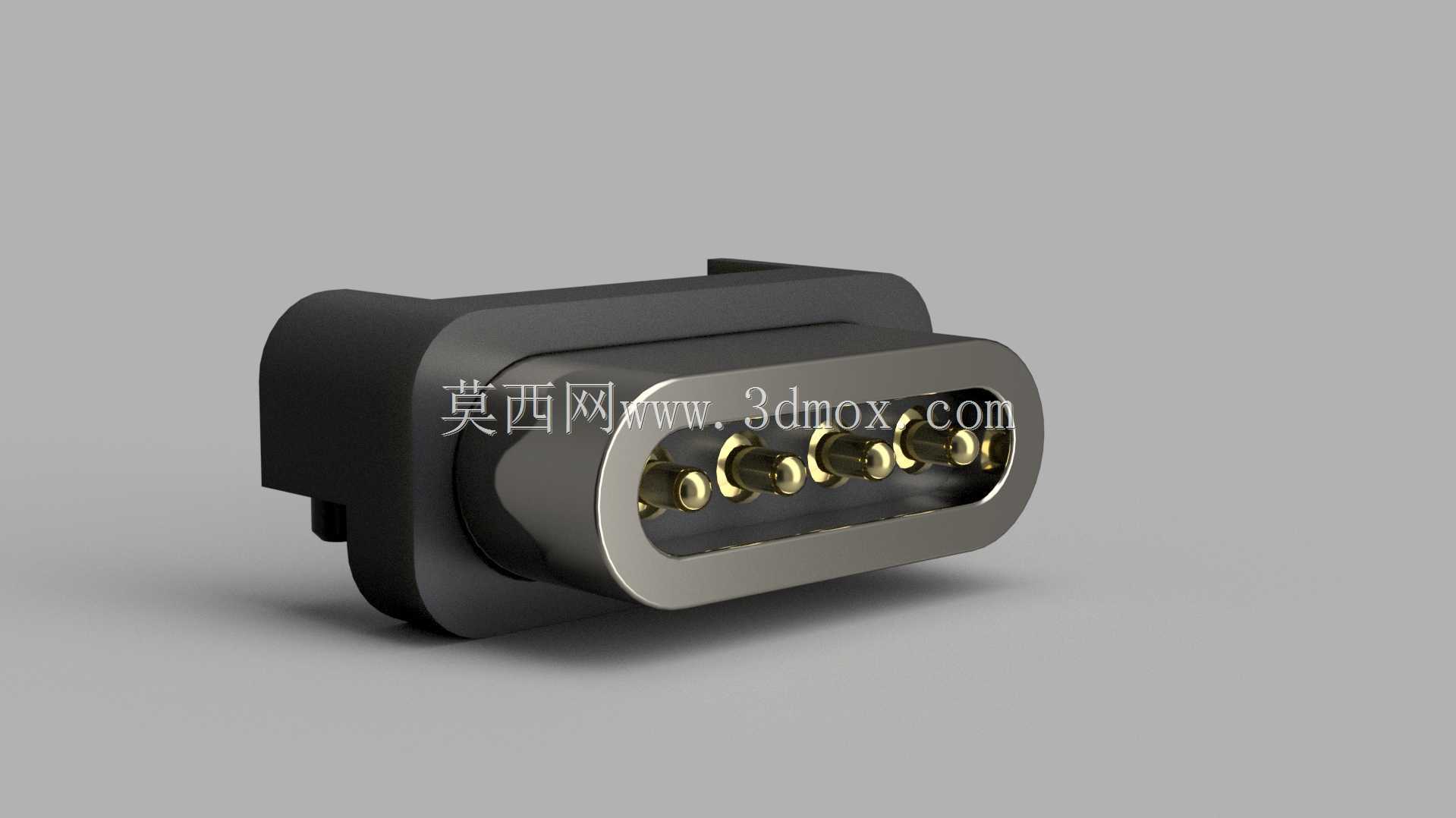

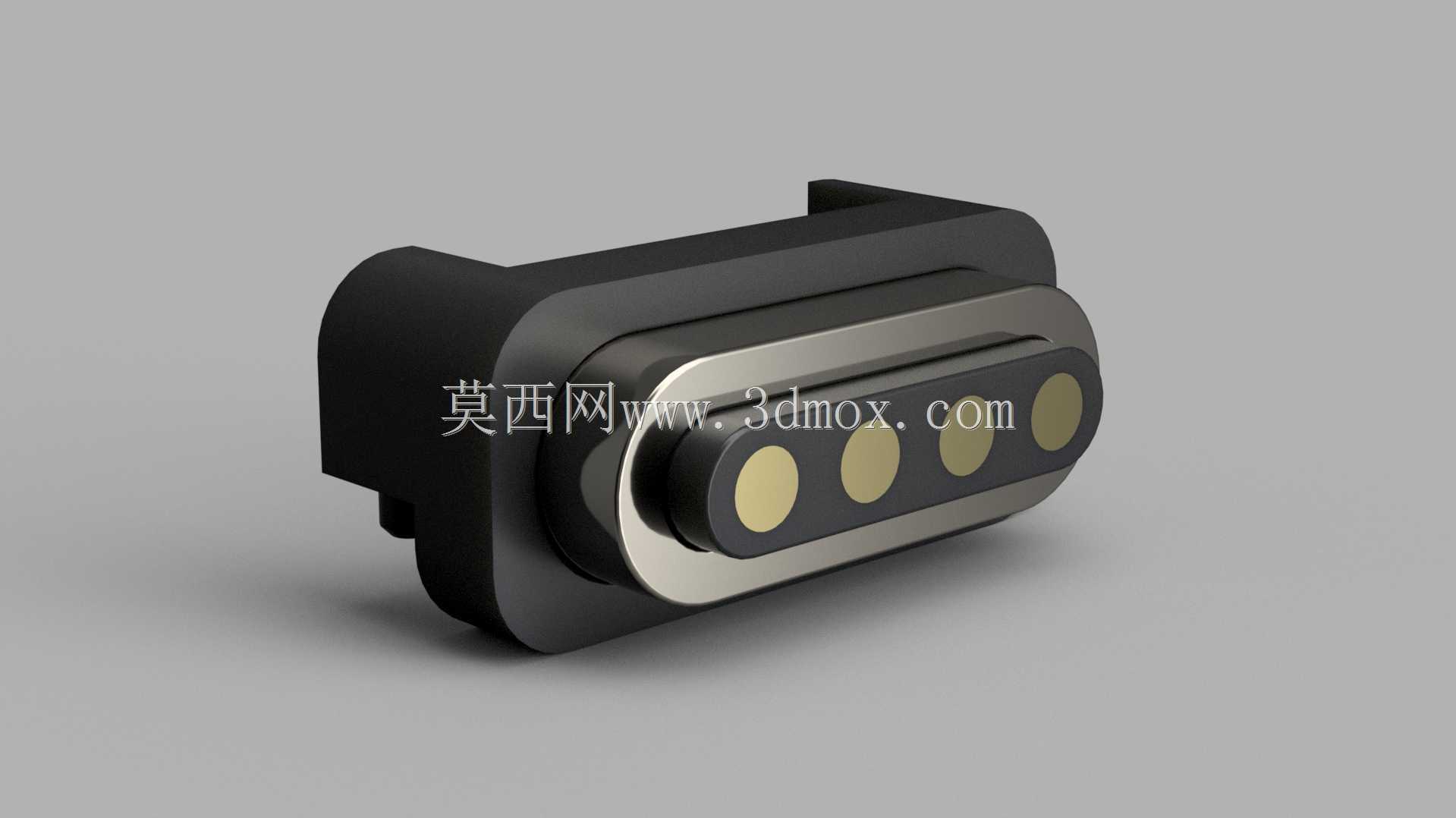

　　从功能特性上看，四个镀金接触针均匀排布在金属定位框内，接触端做了圆弧凸头处理，吸合时能保证针脚和对接端的触点充分贴合，降低接触电阻，大电流通过时不容易出现发热打火的问题；外围的金属框一方面是磁吸定位的结构件，内置的磁环藏在黑色绝缘基座和金属框之间，吸合时磁吸力均匀分布在接口四周，不会出现单侧翘边接触不良的情况，另一方面金属框也能起到屏蔽作用，减少相邻电路的信号干扰，要是走小功率信号的话，也能保证传输稳定性。黑色的绝缘基座用的是耐温阻燃的工程塑料，基座后侧带定位卡扣结构，安装时可以直接卡进设备外壳的预留开孔里，不用额外打螺丝固定，装配效率很高。

　　做这个结构设计的时候，首先要考虑的是磁吸对位的容错率，金属框的内圈做了微小的导向倒角，对接的时候哪怕有1毫米左右的位置偏差，磁吸力也会顺着倒角把两个对接端自动拉正，不用用户刻意对准；四个针脚的凸头高度保持一致，误差控制在0.05毫米以内，避免个别针脚接触不到位的情况；基座的安装卡扣做了防脱倒刺，卡入面板之后能承受至少50N的轴向拉力，不会因为拉扯线材把整个连接器从设备壳里拽出来。另外磁体的吸力也做了匹配调校，正常使用时不会因为轻微拉扯就断开，而当拉力超过安全阈值的时候又能顺利脱开，避免线材被扯断或者设备被拽落。

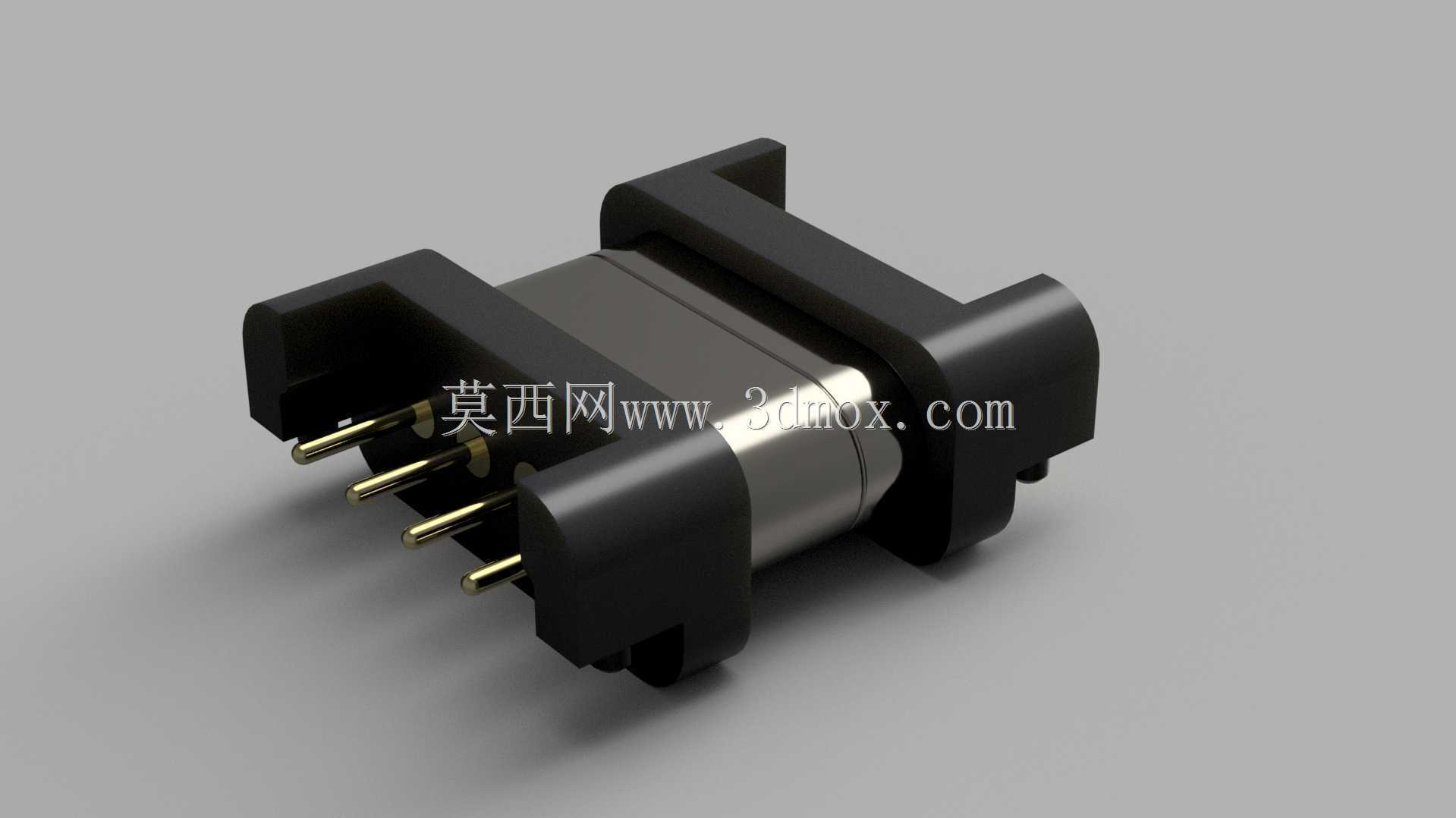

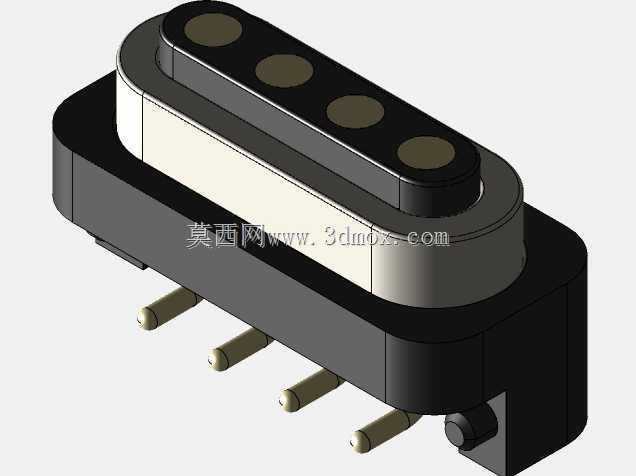

　　安装边界方面，这款连接器的面板开孔尺寸要匹配基座的外形轮廓，预留的开孔长宽公差控制在正0.1毫米以内，卡扣卡入后面板和基座的贴合面缝隙不超过0.05毫米，能起到一定的防尘作用；基座后侧的针脚焊盘位置留足了焊线空间，针脚伸出基座尾部的长度是2.5毫米，刚好够焊上22AWG的导线，焊完之后套上热缩管也不会和周边的结构干涉；对接端的磁吸面要保证和设备外壳表面齐平，或者突出不超过0.2毫米，既保证吸合的时候两个接触面能完全贴紧，又不会因为突出太多影响设备外观或者容易被磕碰。另外要注意的是，安装时磁环的磁极方向要和对接端完全对应，装反的话会出现同极相斥没法吸合的问题，所以在基座内侧做了防呆的定位凸点，装配的时候不会装反磁极。

　　实际选型使用的时候，这款连接器适合用在5A以内的直流电源传输场景，或者小电流的信号传输场景，比如小型电力模块的信号采样接线、便携设备的充电接口，因为磁吸结构的特性，不适合用在有强振动的工业设备上，持续强振动可能会导致接口松脱接触不良；另外在潮湿环境下使用的话，还要在接触面增加防水胶圈，这款基础结构本身没有做防水设计，潮湿环境使用需要额外做密封处理。建模的时候要注意针脚和绝缘基座之间的配合间隙，留0.02毫米的装配间隙，既方便针脚压入基座，又不会出现针脚松动歪斜的问题；金属框和基座的配合采用过盈压装，过盈量控制在0.03毫米，压装之后金属框不会出现松动偏移，保证磁吸对位的精度。
