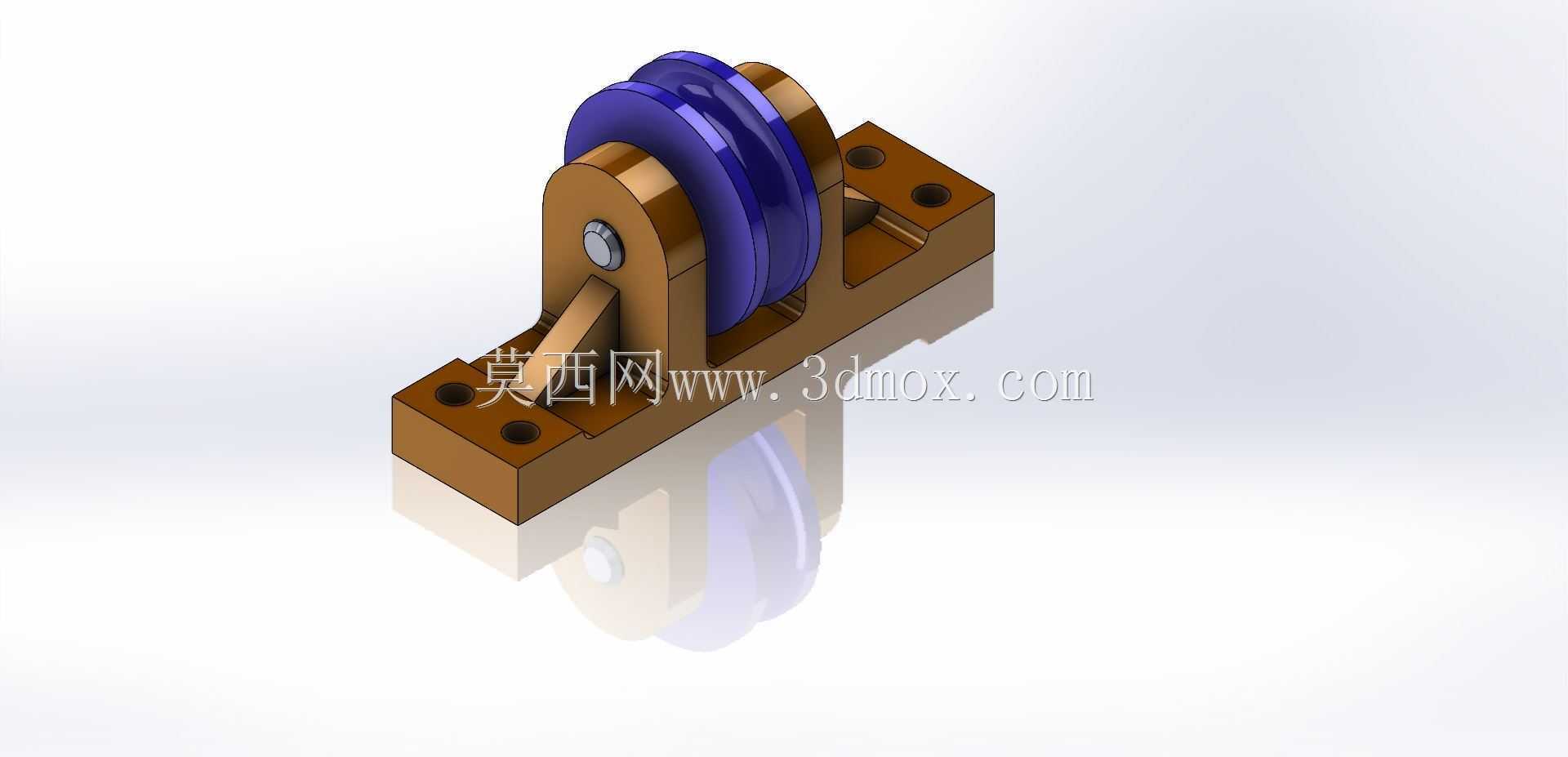

双槽滑轮导向支撑装配结构

　　这套双槽滑轮导向支撑结构，常见于轻载物料输送线的转向段、小型起重设备的导向工位、自动化生产线的线缆牵引路径中，承担绳索、皮带类传动介质的导向、张紧与载荷传递作用，区别于单槽滑轮，双槽结构可同时容纳两根独立的传动介质，在空间受限的设备布局里，能减少单独设置滑轮支座的数量，压缩设备横向安装空间。从结构组成来看，整套部件由安装底座、双侧支撑板、滑轮主体、轮轴、斜向加强筋五个核心部分构成，安装底座采用矩形板式结构，四个角位设置沉头安装孔，孔位间距适配常规工业铝型材的槽距标准，安装时可直接通过内六角螺栓固定在型材框架或钢板焊接基座上，沉孔设计能让螺栓头完全没入底座平面，避免突出部分干涉滑轮周边的传动路径，底座底部做了0.

　　5mm的平面度公差要求，保证安装后不会出现偏载导致的轮轴卡滞。双侧支撑板垂直固定在底座上，板厚根据额定载荷做了匹配，支撑板上端开设同轴的轮轴安装孔，孔位与滑轮中心的同轴度公差控制在0.02mm以内，避免轮轴安装后出现倾斜，导致滑轮转动时出现端面跳动。斜向加强筋连接在支撑板外侧与底座上平面之间，形成三角稳定结构，能抵消滑轮受载时对支撑板产生的侧向弯矩，防止支撑板长期受载后向外张开变形，延长整套结构的使用寿命。滑轮主体采用双槽设计，槽型截面为圆弧状，适配直径6-8mm的钢丝绳或者同步圆带，槽面做了圆角过渡处理，避免传动介质运行时被锐边切割磨损，两个槽之间的挡边厚度经过核算，能承受两根传动介质同时张紧时产生的侧向挤压力，

　　不会出现挡边崩裂的情况。轮轴采用台阶轴结构，一端设置轴肩定位，另一端通过开口销或者轴端挡圈固定，防止轮轴在运行过程中从支撑板孔位窜出，轮轴与滑轮内孔之间预留了轴承安装位，可根据转速需求选择滑动铜套或者深沟球轴承，低速手动操作场景下直接采用铜套配合即可降低成本，高速连续运行场景下换装滚动轴承能减少摩擦阻力，降低运行噪音。设计过程中优先考虑了装配的便捷性，所有零件均采用规则几何外形，没有复杂的曲面特征，建模时从安装底座的基准平面开始搭建，先确定四个安装孔的位置坐标，再向上拉伸生成支撑板结构，之后以支撑板的轴孔中心为基准绘制滑轮的截面轮廓，旋转生成双槽滑轮实体，最后添加斜向加强筋结构，整个装配过程完全遵循实际机械装配的工艺顺序，

　　不会出现干涉无法装配的问题。安装边界方面，整套结构的总高度控制在120mm以内，底座总长度为160mm，宽度为60mm，安装后滑轮的最外端面距离底座侧边的距离为15mm，预留了足够的传动介质进出空间，不会和周边的设备框架产生摩擦，轮轴中心距离底座上平面的高度为80mm，这个高度尺寸能保证传动介质在进出滑轮槽时，和底座平面保持足够的垂直距离，避免传动介质运行时剐蹭底座。实际应用中，这类结构不需要做复杂的维护，只需要定期在轮轴配合位置添加润滑脂，检查安装螺栓的紧固情况即可，在轻载传动场景下，额定承载能力可以达到50kg，完全满足小型自动化设备、手动起重工具、教学实训装置的使用需求，双槽的设计也让它可以同时实现两个方向的传动导向，比如在小型吊机上可以同时承担起升绳和变幅绳的导向作用，不用额外增加第二套滑轮支座，进一步简化设备的整体结构。建模时对各个配合面的公差做了明确标注，比如安装孔的位置度公差、轴孔的同轴度公差、滑轮槽的轮廓度公差，这些公差要求都符合常规机械加工的精度等级，不需要采用特殊的加工工艺，普通铣床、钻床即可完成所有零件的加工，加工成本较低，适合批量生产应用。
