折弯式带槽金属安装固定板结构设计

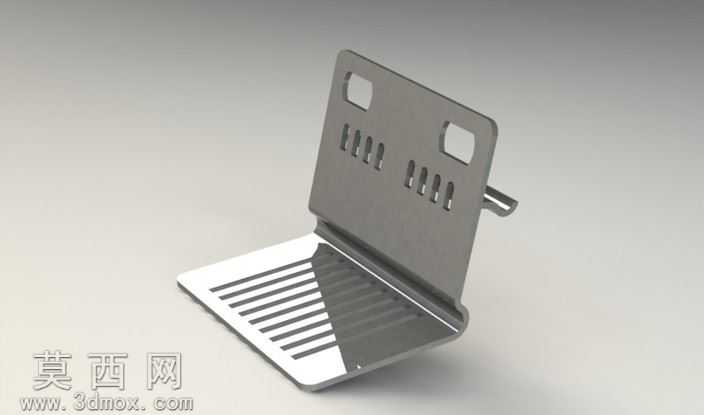

本作品为钣金类金属安装固定板三维设计，建模阶段采用SolidWorks软件完成全参数化构建，首先绘制基体平板的草图轮廓，精准定位两侧安装挂孔、板面多组散热通槽以及底板区域的平行栅格槽的尺寸位置，通过拉伸凸台命令生成等厚度的金属基体，再利用钣金折弯命令在平板与立板的衔接处创建指定折弯半径的弯折结构，保证折弯处的应力释放结构符合钣金加工工艺要求，避免折弯开裂问题。立板侧面的圆柱凸台采用拉伸与基体合并的方式构建，确保与主体结构的衔接精度，所有槽孔特征均采用拉伸切除命令生成，严格控制槽宽与板厚的比例，适配常规冲压加工的工艺参数。材质设置阶段选用不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟拉丝不锈钢的表面质感，渲染阶段采用工作室环境光，搭配柔和的补光突出金属板的折弯棱角、槽孔边缘的结构细节，以及金属表面的光影反射效果，清晰呈现立板与底板呈90度弯折的整体结构形态。设计思路围绕安装固定的实用功能展开，立板区域的挂孔用于快速挂装固定，多组长条槽兼具散热、减重以及走线的功能，底板的平行栅格槽可提升与安装面的贴合度，同时减少接触面积降低安装面平整度要求，侧面圆柱凸台可作为定位销或者外接部件的连接轴使用，整体结构无冗余设计，所有特征均服务于安装固定、适配调节的实际使用需求，建模过程中同步校验了各特征的可加工性，确保折弯角度、槽孔间距、孔径尺寸均符合常规钣金冲压、折弯加工的工艺标准，无需额外特殊工艺即可完成实物加工，结构的壁厚均匀，无尖锐棱角，所有边缘均做了微小的圆角处理，避免安装使用过程中出现划伤风险，整体结构紧凑，可作为电子设备、小型机电产品的安装固定支架使用。
